Разборка стиральной машины Ardo требует точного соблюдения порядка действий и использования специализированных инструментов. В большинстве моделей Ardo для снятия верхней панели необходима крестовая отвертка размером PH2 и набор торцевых головок на 8–10 мм. Перед началом работы важно отключить устройство от сети и закрыть водоподачу, чтобы избежать короткого замыкания и подтеков.
Стиральные машины Ardo оснащены фиксированными винтами на задней и боковых стенках корпуса. Для доступа к барабану и внутренним узлам нужно аккуратно демонтировать переднюю панель, предварительно отсоединив патрубки и электрические разъемы. Особое внимание уделяется защите пластиковых деталей и уплотнителей, которые при неправильном снятии легко деформируются.
При разборке рекомендуется иметь емкость для слива воды из барабана и порошкоприемника, так как остатки влаги могут попасть на плату управления и вызвать неисправности. Все отсоединяемые кабели и винты лучше маркировать или хранить в отдельной таре для удобства последующей сборки. Работа по шагам минимизирует риск повреждения внутренних механизмов и упрощает диагностику неисправностей.
Последовательность действий также включает извлечение насоса, фильтра и датчиков уровня воды, что позволяет выполнить полноценный осмотр и очистку деталей. На каждом этапе важно использовать защитные перчатки и держать под рукой инструкцию конкретной модели Ardo, так как конструкции разных серий могут незначительно различаться по креплению узлов и расположению шлейфов.
Отключение машины от сети и подготовка рабочего места
Полностью обесточьте стиральную машину Ardo, извлеките сетевой кабель из розетки. Закройте кран подачи воды и отсоедините заливной шланг. Слейте остатки воды через сервисный фильтр, используя ведро емкостью не менее 5 литров и тряпку для защиты пола.
Организуйте рабочее место с минимальной свободной площадью 1,5 × 2 метра вокруг машины. Обеспечьте равномерное освещение с обеих сторон корпуса и защитите поверхность под машиной поддоном или плотной тканью.
- Подготовьте инструмент: крестовую и плоскую отвертки, рожковые ключи 8–13 мм, пассатижи, емкость для мелких деталей.
- Используйте защитные перчатки для работы с острыми элементами и внутренними узлами машины.
- Подготовьте временное место для снятых панелей и узлов, чтобы избежать их повреждения.
- Проверьте устойчивость машины на месте, при необходимости подложите деревянные бруски или резиновые прокладки под ножки.
Тщательная подготовка рабочего места и соблюдение всех указанных действий минимизируют риск повреждений машины и ускоряют процесс разборки.
Снятие верхней и задней панели корпуса
Для доступа к внутренним компонентам стиральной машины Ardo необходимо последовательно снять верхнюю и заднюю панели корпуса. Работа проводится при отключённой от сети машине и освобождённом рабочем пространстве вокруг.
Необходимые инструменты:
- Отвёртка крестовая и плоская
- Головка на 7–10 мм для болтов
- Перчатки для защиты рук
Пошаговая инструкция:
- Сначала снимите верхнюю панель. Для этого открутите 2–4 болта, расположенных на задней кромке панели. Они фиксируют панель к боковым стенкам.
- Аккуратно сдвиньте верхнюю панель назад на 1–2 см и затем поднимите вверх, избегая зацепления за элементы панели управления.
- После снятия верхней панели переходите к задней. Отсоедините электрические кабели, если они проходят вдоль панели или подключены к сенсорам.
- Открутите болты, фиксирующие заднюю панель, обычно их 4–6, расположенные по углам и в центре.
- Аккуратно снимите заднюю панель, слегка наклоняя её, чтобы не повредить трубки или проводку, проходящую за ней.
- Проверьте внутреннее пространство на наличие воды или остатков порошка, чтобы избежать загрязнений при дальнейшем разборе.
После снятия панелей открывается доступ к мотору, барабану и электронным модулям. Панели рекомендуется укладывать на чистую поверхность для предотвращения царапин и деформаций.
Демонтаж дозатора моющих средств
Начните с полного отключения машины от сети и перекрытия подачи воды. Вытяните ящик дозатора на максимум, затем аккуратно сожмите боковые фиксаторы и извлеките его из корпуса.
После извлечения ящика проверьте состояние направляющих и уплотнительных резинок. При необходимости снимите их для замены или очистки от известкового налета и остатков моющего средства.
Для доступа к внутренним каналам дозатора ослабьте крепежные винты, фиксирующие корпус дозатора внутри машины. Снимите корпус, удерживая за стенки, чтобы не повредить пластиковые элементы.
Промойте все съемные компоненты теплой водой, используя мягкую щетку для очистки каналов от засоров. Избегайте агрессивных химических средств, способных повредить пластик.
При повторной сборке убедитесь, что уплотнения на месте, а направляющие зафиксированы корректно. Вставьте дозатор в корпус до характерного щелчка фиксаторов, чтобы исключить протечки при работе машины.
Снятие барабана и бака
После демонтажа передней и задней панели корпуса необходимо снять ремень привода барабана. Ослабьте натяжение ролика, аккуратно снимите ремень с шкива двигателя и барабана, не повреждая резиновые поверхности.
Открутите крепежные болты задней крестовины бака. Обычно используются четыре болта, удерживающие крестовину на барабане. Снимите крестовину, удерживая барабан от проворачивания, чтобы избежать перекоса.
Отсоедините амортизаторы и пружины, фиксирующие бак в корпусе. Снимите верхние пружины, поддев их плоской отверткой, и аккуратно опустите бак. Передняя часть бака может быть связана с патрубками слива и подачи воды, их следует предварительно отсоединить.
Отсоедините внутренний шланг слива от насоса и при необходимости снимите датчик уровня воды. Проверяйте крепления на герметичность и сохраняйте резиновые уплотнители для повторной сборки.
После отсоединения всех фиксаторов аккуратно извлеките бак с барабаном из корпуса. Для облегчения работы можно использовать дополнительную опору или подставку под бак, чтобы не повредить корпус и шланги.
Проверяйте состояние подшипников барабана и сальников. Если планируется их замена, сделайте это до окончательной сборки, чтобы предотвратить протечки и шум при работе машины.
Извлечение насоса и фильтра
Перед началом работы отключите стиральную машину от сети и перекройте подачу воды. Откройте нижнюю панель корпуса, чтобы получить доступ к насосу и фильтру. Рекомендуется подставить емкость для слива остаточной воды.
Сначала отсоедините сливной шланг от насоса. Используйте пассатижи для ослабления хомута или поворотный фиксатор. Остатки воды выльются в подготовленную емкость.
Далее извлеките фильтр. Для этого поверните его против часовой стрелки и аккуратно выньте, контролируя, чтобы не пролилось содержимое. Очистите фильтр от ворса, нитей и мелких предметов, которые могли застрять в системе.
После удаления фильтра можно приступать к демонтажу насоса. Отсоедините электрический разъем, убедившись, что клеммы сухие. Ослабьте крепежные болты и аккуратно извлеките насос из корпуса. Проверьте состояние крыльчатки и уплотнителей, при необходимости замените изношенные детали.
Перед обратной сборкой убедитесь, что все соединения чистые, уплотнители целые, а фильтр установлен правильно. Насос монтируется в обратном порядке: закрепите болты, подсоедините шланги и электрический разъем, затем верните нижнюю панель на место.

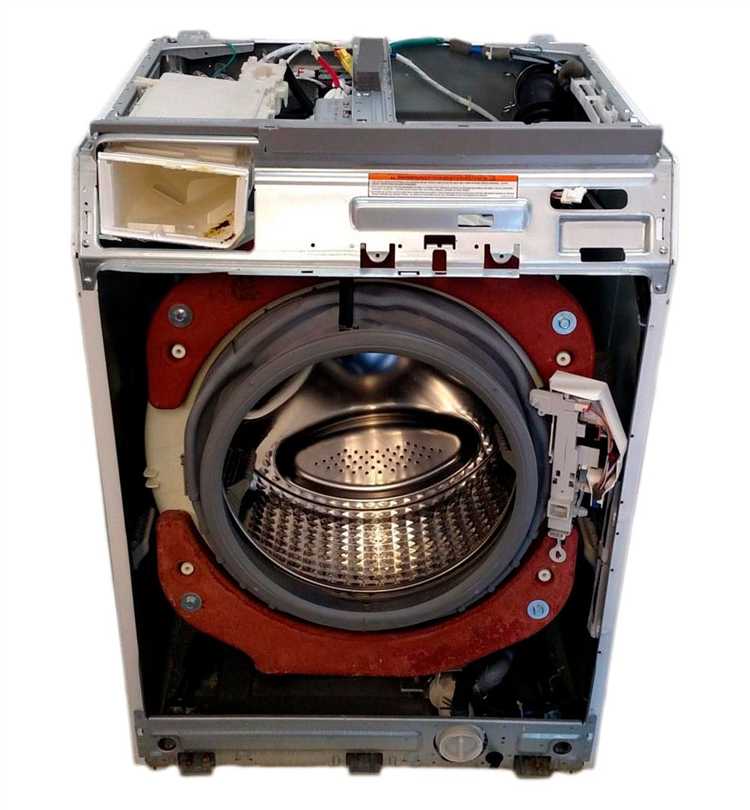

Отключение и снятие электрической панели
Перед началом работ убедитесь, что стиральная машина полностью отключена от сети. Выдерните вилку из розетки и убедитесь, что индикаторы панели не горят.
Снимите верхнюю крышку корпуса, открутив два винта на задней панели. Это обеспечит доступ к креплениям электрической панели.
Открутите винты, фиксирующие панель управления спереди. Обычно используются винты с крестовой головкой, расположенные по бокам или снизу панели.
После ослабления креплений аккуратно отведите панель вперед. Не тяните резко, чтобы не повредить плоские шлейфы и разъемы, соединяющие панель с платой управления.
Отключите все электрические разъемы. Запомните или пометьте расположение каждого разъема, чтобы при сборке избежать ошибок. Разъемы обычно имеют фиксирующие защелки, которые нужно осторожно поддеть.
После отсоединения разъемов панель полностью снимается. При хранении панели держите ее в сухом месте, избегая прямого контакта с металлическими предметами и влажностью.
Разборка дверного замка и наружных элементов
Перед началом работы убедитесь, что стиральная машина отключена от сети. Откройте дверцу и проверьте, что барабан пуст. Снимите резиновый манжет, аккуратно отсоединив прижимной хомут с помощью пассатижей или специального ключа.
Для демонтажа дверного замка открутите крепёжные винты, расположенные на фронтальной панели в области петель. После этого аккуратно извлеките замок, не повреждая провода блокировки. Отсоедините разъёмы электропитания замка, фиксируя их пальцами или небольшим плоским инструментом.
При снятии наружных элементов, таких как панель управления и декоративные накладки, используйте последовательность: сначала открутите видимые винты, затем аккуратно подденьте защёлки пластиковой лопаткой, чтобы избежать трещин и сколов. Проверяйте каждую деталь на наличие скрытых креплений, особенно на дверце и лицевой панели.
После демонтажа замка и наружных элементов рекомендуется промаркировать разъёмы и винты, чтобы облегчить обратную сборку. Все детали храните на ровной поверхности, избегая контакта с влагой и пылью.
Для проверки исправности замка можно замерить сопротивление контактов мультиметром. Нормальные показатели указывают на отсутствие механических повреждений и корректную работу электрической цепи. При выявлении дефектов заменяйте замок полностью, чтобы исключить сбои при эксплуатации машины.
Все наружные элементы, включая ручки и декоративные панели, следует промыть мягкой тканью и средством без абразивов перед повторной установкой. Это предотвратит царапины и обеспечит долговечность деталей.
Вопрос-ответ:
Как правильно отключить стиральную машину Ardo перед разборкой?
Перед началом разборки необходимо полностью обесточить машину. Выключите устройство и выньте вилку из розетки. Если стиральная машина подключена к водопроводу через шланги, перекройте подачу воды. После этого слейте остатки воды из бака через фильтр или сливной шланг, чтобы избежать подтеканий при снятии панелей и внутренних элементов.
Какие инструменты понадобятся для снятия верхней и задней панели корпуса?
Для снятия верхней и задней панели корпуса обычно используют крестовую и плоскую отвертки, а также гаечные ключи на 10 мм. В некоторых моделях Ardo могут потребоваться пассатижи для освобождения защёлок. Панели крепятся винтами, расположенными сзади и сверху, а также на боковых сторонах. При откручивании стоит аккуратно фиксировать панели, чтобы не повредить окраску или пластик.
Можно ли снять дверной замок без демонтажа передней панели?
Нет, в большинстве моделей Ardo доступ к дверному замку ограничен рамкой передней панели. Для безопасного извлечения замка необходимо снять люк и отсоединить декоративную накладку. После этого откручиваются крепежные винты замка и отключаются провода, ведущие к блоку управления. Только после этих действий замок можно аккуратно извлечь без повреждений.
Как правильно извлечь насос и фильтр, чтобы не повредить шланги?
Сначала отсоедините фильтр, проверив, что вода из бака полностью слита. Затем аккуратно снимите сливной шланг с насоса, фиксируя его рукой и подготовив емкость для оставшейся воды. Насос обычно крепится винтами к корпусу и соединяется с проводкой. После откручивания и отсоединения проводов насос извлекается через нижнюю часть машины. Важно не тянуть за шланги слишком резко, чтобы не повредить соединения.
Какие меры предосторожности следует соблюдать при снятии барабана и бака?
Барабан и бак имеют значительный вес, поэтому перед снятием убедитесь, что рабочее место достаточно просторное. Отключите все крепежи, шланги и проводку, соединяющую бак с машиной. При подъеме используйте две руки или помощника, чтобы не перекосить бак. Также важно осматривать манжету и подшипники: при их повреждении дальнейшая сборка будет невозможна без замены этих деталей. Все действия выполняйте медленно, чтобы избежать удара о металлические элементы корпуса.
