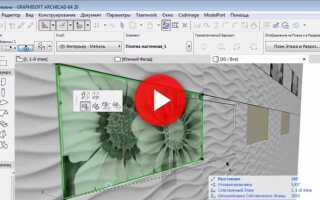

Как сделать раскладку плитки в архикаде

ArchiCAD предоставляет встроенные инструменты для точного планирования и визуализации раскладки плитки на любой поверхности. Оптимальная подготовка начинается с установки размеров плитки, учитывая как стандартные форматы 300×300 мм или 600×600 мм, так и индивидуальные варианты под проект. Корректный ввод параметров обеспечивает точное отображение рисунка и минимизирует отходы материала.

Следующий этап – определение ориентации плитки и линий швов. В ArchiCAD доступны функции автоматического выравнивания и повторения узора, что позволяет создать симметричные и аккуратные раскладки без ручной корректировки каждой плитки. Рекомендуется использовать сетку и привязку к ней, чтобы гарантировать точное совпадение линий и размеров плитки по всей площади.

Для сложных поверхностей с углами или нишами применяются инструменты разрезки и редактирования плитки. ArchiCAD позволяет задавать индивидуальные размеры обрезанных плиток и автоматически рассчитывать их размещение. Важно проверять корректность подрезки, чтобы избежать слишком узких фрагментов, которые могут нарушить общий визуальный баланс.

В завершение планировки выполняется проверка раскладки в 3D-просмотре. Это позволяет оценить визуальное восприятие, выявить перекрытия швов и скорректировать узор до начала реальных работ. Использование визуализации в ArchiCAD сокращает ошибки и обеспечивает точное соответствие проекта фактической установке плитки.

Подготовка рабочего пространства и настройка сетки

Перед началом раскладки плитки в ArchiCAD важно правильно организовать рабочее пространство. В меню «Вид» активируйте инструмент «План этажа» и установите единицы измерения в миллиметрах для точной работы с плиткой стандартного размера. Настройте рабочую область так, чтобы вид был ортогональным, исключая перспективу, для точного размещения элементов.

Откройте панель «Сетка» и выберите тип сетки, подходящий под размеры плитки. Например, для плитки 300×300 мм установите сетку с шагом 300 мм. Включите привязку объектов к сетке, чтобы каждый элемент автоматически фиксировался на пересечении линий. При работе с диагональной или модульной раскладкой включите дополнительную вспомогательную сетку под нужным углом.

Настройте видимость слоев: отключите все лишние элементы архитектурного проекта, оставив только полы и вспомогательные линии. Это ускоряет работу и исключает случайное смещение плитки. Для крупных помещений создайте несколько рабочих зон с индивидуальной сеткой, чтобы поддерживать точность при масштабировании и перемещении элементов.

Установите линейки и направляющие вдоль стен и ключевых точек помещения. При необходимости добавьте вспомогательные маркеры для начала и окончания ряда плитки, что позволит точно рассчитать количество и размеры обрезанных элементов. Проверяйте совпадение сетки с размерами помещения, корректируя шаг сетки, чтобы избежать лишней подрезки плитки.

Сохраните текущие настройки рабочего пространства как шаблон проекта. Это позволит использовать одинаковые параметры сетки для аналогичных помещений без повторной настройки, ускоряя процесс создания раскладки плитки в будущих проектах.

Выбор размеров плитки и создание шаблона раскладки

При выборе размеров плитки в ArchiCAD важно учитывать пропорции помещения и функциональное назначение покрытия. Стандартные размеры варьируются от 300×300 мм до 600×600 мм для напольных плиток и от 150×150 мм до 300×600 мм для настенных. Для больших помещений рекомендуется использовать крупные плитки, чтобы снизить количество швов и облегчить уборку.

Перед созданием шаблона раскладки необходимо измерить длину и ширину поверхности с точностью до миллиметра. В ArchiCAD создайте вспомогательную сетку, где каждый шаг соответствует размеру плитки с учетом шва. Для швов стандартная величина 3–5 мм, но в проектах с керамикой высокой плотности допускается до 2 мм.

Создание шаблона начинается с установки базовой линии вдоль главной оси помещения. Разместите первую плитку в углу или по центру стены, в зависимости от выбранного метода симметричной или прямой раскладки. Используйте инструмент “Массив элементов”, чтобы повторить плитку по горизонтали и вертикали с точной привязкой к сетке.

При необходимости скорректируйте размер конечных плиток на границах, чтобы сохранить равномерность швов и визуальную симметрию. Шаблон можно сохранить как набор элементов или объект макета для повторного использования на аналогичных поверхностях, что ускоряет работу над последующими проектами.

Для сложных геометрий, таких как углы или ниши, создайте отдельные вспомогательные линии и отметки, чтобы шаблон точно повторял форму помещения. Это позволит избежать перекосов и срезов, сохранив точность раскладки по всей поверхности.

Добавление плитки на поверхность стен и пола

В ArchiCAD процесс добавления плитки начинается с выбора соответствующего инструмента «Покрытие» или «Сетка плитки» в панели инструментов. Для стен рекомендуется использовать функцию «Плоскость поверхности», чтобы корректно проецировать плитку на вертикальные элементы, избегая искажений узора.

Перед размещением плитки убедитесь, что поверхность очищена от лишних элементов и сетка выставлена с шагом, соответствующим размерам выбранной плитки. Для стандартной керамической плитки 300×300 мм оптимальный шаг сетки составляет 300 мм по горизонтали и вертикали. При нестандартных размерах сетку настраивают индивидуально.

Для пола используйте инструмент «Покрытие пола» с указанием толщины плитки и метода укладки. Рекомендуется включить привязку к осям помещения для равномерного распределения плитки и предотвращения обрезки на краях. Если помещение имеет сложные контуры, применяйте функцию «Редактирование вершин» для точного выравнивания плитки по границам.

После размещения плитки важно проверить швы и стыки. В ArchiCAD можно активировать режим отображения швов, чтобы визуально оценить точность раскладки. Для корректировки отдельных плиток используйте инструмент «Перемещение/Поворот», сохраняя общую симметрию узора.

При работе с большими поверхностями рекомендуется группировать плитки по зонам и создавать дублируемые шаблоны, что ускоряет процесс и обеспечивает единообразие. Завершив раскладку, сохраните проект с отдельным вариантом слоя «Плитка», чтобы легко вносить изменения без потери исходной геометрии стен и пола.

Настройка ориентации и смещения плитки

В ArchiCAD ориентация плитки определяется углом её разворота относительно базовой оси поверхности. Правильная настройка ориентации позволяет создавать симметричные или дизайнерские узоры, избегая визуальных нарушений.

Для изменения ориентации:

• Выделите плитку или группу плиток в редакторе поверхности.
• Перейдите в панель «Свойства плитки» и установите угол поворота в градусах. Например, для диагональной раскладки задайте 45°.
• Используйте опцию «Применить ко всем выделенным плиткам», чтобы синхронизировать ориентацию.

Смещение плитки позволяет управлять расположением швов и центровкой узора:

• В панели параметров задайте смещение по X и Y в миллиметрах или процентах от размера плитки.
• Для горизонтального сдвига в шахматном порядке укажите половину ширины плитки в качестве смещения по X.
• Вертикальное смещение помогает выравнивать плитку с архитектурными элементами, например, с оконными проёмами или плинтусами.

Комбинируя поворот и смещение, можно создавать стандартные сетки, диагональные раскладки и сложные узоры без необходимости вручную подгонять каждую плитку.

После настройки ориентации и смещения рекомендуется визуально проверить поверхность в 3D-окне и при необходимости скорректировать параметры, чтобы избежать непропорциональных швов или смещений, нарушающих общий дизайн.

Использование инструментов выравнивания и привязки

Для точной раскладки плитки в ArchiCAD применяются инструменты выравнивания и привязки, которые обеспечивают однородность и симметрию элементов на поверхности.

Функция привязки позволяет фиксировать плитку относительно краев стены, углов или других плиток. Для активации привязки откройте меню «Редактирование» → «Привязка» и выберите опцию «Привязка к сетке» или «Привязка к объектам». Рекомендуется использовать шаг сетки, соответствующий размеру плитки, чтобы уменьшить количество ручных корректировок.

Инструмент выравнивания доступен через панель «Выровнять элементы». Он позволяет выравнивать плитки по горизонтали, вертикали или по центру. Для последовательного выравнивания нескольких плиток выделите их и выберите необходимое направление выравнивания. Это гарантирует, что зазоры между плитками будут одинаковыми, а линия швов прямой.

Дополнительно, при работе с нестандартными формами поверхности используйте комбинированное выравнивание с привязкой к контрольным точкам. Выделите плитку, включите режим «Привязка к точке» и переместите элемент так, чтобы он совпал с заданной координатой или пересечением сетки. Такой подход минимизирует ошибки при укладке угловых и фигурных плиток.

Для контроля точности расположения плитки используйте таблицу координат:

Сочетание инструментов выравнивания и привязки позволяет ускорить процесс раскладки и обеспечивает точное соответствие проектным размерам без необходимости постоянного ручного контроля.

Коррекция углов и подрезка плитки под препятствия

При раскладке плитки в ArchiCAD часто возникает необходимость точной подгонки плитки в углах и вокруг встроенных элементов, таких как розетки, трубы или колонны. Для этого используются инструменты редактирования формы плитки и привязки к объектам модели.

Пошаговый процесс коррекции углов:

1. Выберите плитку, требующую корректировки.
2. Активируйте инструмент «Редактирование узла» или «Редактирование полигона» в контекстном меню плитки.
3. Перемещайте вершины плитки к нужной точке угла, используя привязку к сетке или стенам для точности.
4. Используйте функцию «Отрезать плитку» для создания точного угла с учётом толщины шва и размеров плитки.
5. Проверьте выравнивание по обеим смежным поверхностям, чтобы сохранить целостность узора.

Подрезка плитки под препятствия выполняется через следующие действия:

1. Выделите плитку, которая пересекает препятствие.
2. Включите инструмент «Объединение/Вычитание формы» или «Сегментация плитки».
3. Создайте контур, повторяющий форму препятствия, и вычтите его из плитки.
4. Используйте функцию «Сглаживание краёв» для точного прилегания к округлым или нестандартным элементам.
5. Проверяйте результаты в 3D-виде, чтобы исключить наложения и зазоры.

Дополнительные рекомендации:

• При сложных углах используйте вспомогательные линии сетки для точной подгонки.
• Сохраняйте промежуточные версии проекта перед масштабными подрезками плитки.
• Для повторяющихся препятствий создайте шаблоны вырезов, чтобы ускорить процесс.

Применение текстур и материалов к плитке

В ArchiCAD назначение текстур и материалов осуществляется через панель Свойства объекта. Выберите плитку и откройте вкладку Материалы, где можно применить готовую библиотечную текстуру или загрузить собственную. Для корректного отображения рекомендуется использовать изображения с разрешением не менее 1024×1024 пикселей.

Настройка масштабирования текстуры осуществляется через параметры Повторение и Масштаб. Для равномерного рисунка плитки установите одинаковые значения по осям X и Y. Если требуется смещение рисунка относительно углов стены или пола, используйте опцию Смещение текстуры, вводя точные координаты смещения.

Для реалистичного визуального эффекта следует настроить Отражение и блеск. Глянцевые плитки требуют значения отражения выше 0,6, матовые – 0,1–0,3. Параметр Неровности поверхности позволяет имитировать фактуру, например, плитки с рельефом или каменной поверхностью.

Применение нескольких материалов на одной поверхности возможно через функцию Слои материалов. Она позволяет выделить декоративные вставки или бордюры, задав отдельные текстуры и масштаб для каждого сегмента.

После настройки материалов рекомендуется проверить визуализацию в режиме 3D Рендер и при необходимости корректировать масштаб, поворот и отражение, чтобы добиться точного совпадения с проектной раскладкой.

Экспорт и сохранение готовой раскладки для проекта

После завершения раскладки плитки в ArchiCAD важно корректно сохранить результаты, чтобы обеспечить дальнейшее использование и интеграцию в проект. Для этого выберите объект плитки или всю зону раскладки и используйте команду Файл → Сохранить как. В диалоговом окне укажите формат PLN для полного проекта или PLT для отдельных шаблонов раскладки.

Для экспорта в графические форматы применяйте Файл → Экспорт → 2D-изображение. Рекомендуется сохранять в формате PNG с разрешением не ниже 300 dpi для печатных материалов или JPEG для предварительного просмотра на экране. При необходимости интеграции в BIM-платформы используйте IFC, что сохраняет геометрию и привязки плитки к стенам и полу.

При регулярном использовании раскладок создавайте собственные шаблоны через Сохранить как объект. Это позволяет повторно применять точные размеры плитки, ориентацию и смещения без повторного ручного задания параметров. Храните шаблоны в отдельной библиотеке проекта для удобного доступа и совместного использования с коллегами.

Перед закрытием файла убедитесь в корректности всех привязок и визуальных параметров плитки. Используйте команду Файл → Проверка проекта, чтобы выявить возможные ошибки, например, пересечения плитки с препятствиями или некорректное смещение. Это гарантирует, что экспортированные файлы полностью соответствуют рабочему проекту.

Вопрос-ответ:

Как правильно настроить сетку для раскладки плитки в ArchiCAD?

Для точной раскладки плитки важно задать сетку с шагом, соответствующим размерам плитки и ширине шва. В ArchiCAD это делается через меню «Сетка и направляющие»: укажите горизонтальные и вертикальные линии, привязываясь к размерам плитки, а затем активируйте привязку к сетке, чтобы плитка автоматически размещалась по линиям. Это особенно важно при работе с крупноформатной плиткой, чтобы избежать перекосов и неравномерных швов.

Как корректировать плитку вокруг углов и нестандартных форм стен?

Для подрезки плитки используйте инструмент «Разделить» или «Ножницы» в ArchiCAD. Сначала выделите плитку, которую нужно подрезать, затем проведите линию разреза по контуру стены или угла. После разделения можно удалить лишние части и при необходимости сместить плитку, чтобы сохранить симметрию. Такой подход позволяет аккуратно обойти выступы, ниши и трубы без искажения общего узора.

Можно ли сохранять готовую раскладку плитки для повторного использования в других проектах?

Да, в ArchiCAD есть возможность экспортировать элементы раскладки как объект или модуль. Для этого выделите всю плитку на поверхности, затем через меню «Файл» → «Сохранить как объект» сохраните раскладку в формате GDL. После этого ее можно импортировать в новый проект и разместить на стенах или полах без повторного ручного раскладывания плитки.

Какие ошибки чаще всего возникают при добавлении плитки на поверхность пола?

Частые ошибки включают неправильное выравнивание плитки относительно стены, игнорирование толщины шва, а также несоответствие размеров плитки сетке. В ArchiCAD для пола важно сначала задать точное положение стартовой линии и проверить параметры ориентации плитки. Также стоит убедиться, что плитка не пересекает выступы и пороги, иначе при рендеринге будут заметны смещения и разрывы узора.
