Метки реза необходимы для точной обрезки печатной продукции по заданному формату. Они используются при подготовке макетов визиток, буклетов, листовок и других материалов, где важно сохранить правильные пропорции после печати и резки. В Adobe Illustrator есть встроенные инструменты, позволяющие добавить такие элементы без ручного черчения.
Работа с метками реза связана с правильной настройкой артборда и печатных параметров. При экспорте в PDF можно включить специальные опции, которые формируют обрезные метки автоматически. Если же требуется больше контроля, Illustrator позволяет создавать и настраивать метки вручную, используя функции из меню Object → Crop Marks → Make.
Чтобы получить точный результат, важно учитывать размер вылетов за обрез, стандарт которых обычно составляет 3–5 мм. Без них на готовом материале могут появляться белые полосы. Поэтому при создании меток реза следует одновременно контролировать и границы вылетов, чтобы макет был полностью пригоден для печати.
Настройка размеров документа и вылетов (bleed) под рез
При создании файла для печати в Illustrator необходимо сразу задать правильные размеры страницы и вылеты. В диалоговом окне «Создать документ» указывается ширина и высота будущего изделия в готовом виде. Например, для визитки 90×50 мм вводятся именно эти значения.
Далее в поле «Вылеты» (Bleed) следует задать запас, который уйдёт под обрез. Стандартное значение для большинства типографий – 3 мм с каждой стороны. Если у печатного центра свои требования, их нужно учесть: иногда просят 2 мм или 5 мм.
При сохранении в PDF в настройках экспорта необходимо включить передачу вылетов и меток реза. Это гарантирует правильное отображение размеров и сохранение технических отступов для печати.
Создание стандартных меток обрезки через меню программы
В Illustrator встроена функция автоматического добавления стандартных меток обрезки, которая упрощает подготовку макета к печати. Эти метки формируются по заданным параметрам документа и не требуют ручного построения.
Для создания стандартных меток обрезки:
- Откройте меню Файл и выберите пункт Печать.
- В открывшемся окне перейдите в раздел Метки и вылеты (Marks and Bleeds).
- Отметьте флажок Метки обрезки (Trim Marks).
- При необходимости активируйте дополнительные параметры: цветовые шкалы, мишени совмещения, описание страницы.
- Задайте величину вылета в блоке Вылеты (Bleeds), если она не была установлена при создании документа.
- Нажмите Сохранить как PDF или Печать, чтобы экспортировать файл с добавленными метками.
Такие метки автоматически соответствуют международным стандартам полиграфии и гарантируют правильное позиционирование реза при печати.
Ручное добавление меток для нестандартных контуров и фигур
При работе с фигурными объектами стандартные метки обрезки часто не подходят, так как они ориентированы только на прямоугольный формат. В таких случаях метки создаются вручную с использованием простых векторных элементов.
Для начала выделите область, которая должна остаться после печати. По ключевым точкам объекта создайте вспомогательные линии при помощи инструмента «Линия» или «Перо». Эти линии должны выходить за пределы фигуры на несколько миллиметров, чтобы печатная машина могла точно определить место реза.
Рекомендуется использовать толщину линии 0,25 pt и установить цвет «Registration» (Регистрация), чтобы они отображались во всех цветовых каналах. Это исключает риск, что метка не будет напечатана на какой-либо пластине.
Если форма имеет сложные изгибы, не обязательно отмечать каждую кривую. Достаточно зафиксировать критические точки – углы, радиальные переходы и участки, где возможны смещения при резке. Излишек линий только перегружает макет.
После размещения всех меток сгруппируйте их отдельно от основного объекта. Это позволит при необходимости быстро отключать или удалять вспомогательные элементы без риска повредить основное содержимое макета.
Размещение направляющих и выравнивание макета по меткам реза
Чтобы точно совместить элементы макета с метками реза, сначала включите линейки сочетанием клавиш Ctrl+R (Cmd+R на macOS). Из линейки перетащите направляющие к предполагаемым линиям обрезки. Они должны совпадать с метками, созданными автоматически или добавленными вручную.
Для контроля положения используйте панель «Свойства» или «Transform», где можно задать координаты направляющих с точностью до десятых миллиметра. Если нужно, закрепите направляющие через меню «Просмотр» → «Закрепить направляющие», чтобы исключить случайное смещение.
Выравнивание объектов по меткам удобно выполнять через панель «Выравнивание». Предварительно убедитесь, что в качестве ориентира выбрано «Искусство» или «Выделенный объект», в зависимости от задачи. Так текстовые блоки, логотипы и декоративные элементы будут располагаться строго относительно линий реза и сохранят симметрию после печати и обрезки.
При работе с макетами, где присутствуют изображения до краёв, проверяйте, чтобы их края выходили за направляющие на величину вылета. Это исключит появление белых полос после обрезки.

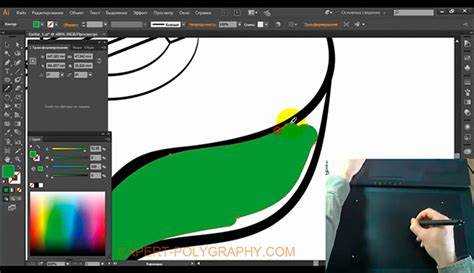

Метки реза для нескольких артбордов: автоматизация и копирование
При работе с проектами, содержащими несколько артбордов, важно ускорить процесс расстановки меток реза. Illustrator позволяет автоматизировать их добавление при экспорте в PDF: достаточно включить опцию Trim Marks в окне File → Save As → Adobe PDF или File → Export. В этом случае каждая область будет снабжена собственными метками, что исключает ручную установку.
Для внутренних проверок или печати пробных оттисков можно создать метки реза на одном артборде с помощью команды Object → Create Trim Marks, а затем скопировать их на другие. Чтобы избежать смещений, рекомендуется использовать панель Align и группировать метки перед копированием.
При большом количестве артбордов целесообразно подготовить отдельный слой с метками. После размещения на одном артборде слой дублируется через Layers с сохранением привязки к координатам, что позволяет быстро распространить одинаковые параметры реза на все области.
Такой подход облегчает работу с сериями макетов и снижает вероятность ошибок при печати, сохраняя точное соответствие размеров и полей для каждого артборда.

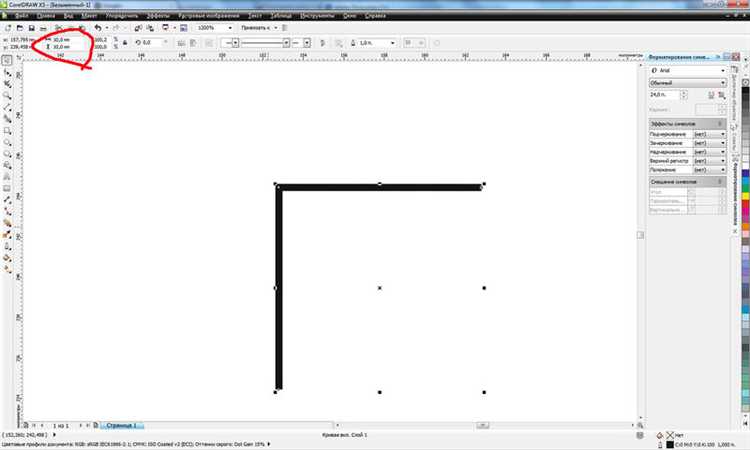

Экспорт в PDF с метками обрезки и указанием вылета
В Illustrator для подготовки файла к печати с учетом меток реза необходимо использовать функцию экспорта в PDF с корректными настройками. Откройте меню Файл → Сохранить как → Adobe PDF и выберите предустановку [PDF/X-4] или [Press Quality] в зависимости от требований типографии.
В разделе Marks and Bleeds активируйте Trim Marks для добавления меток обрезки. Убедитесь, что включена опция Use Document Bleed Settings, чтобы вылеты соответствовали заданным в документе. Для нестандартных вылетов укажите значения вручную в полях Top, Bottom, Left, Right.
Перед экспортом проверьте, что элементы, выходящие за границы страницы, полностью покрывают зону вылета. Это предотвращает появление белых краев после резки. Включение меток обрезки автоматически добавляет линии длиной около 3–5 мм за пределы страницы, что облегчает работу печатной машины.
Дополнительно можно включить Registration Marks для точного совмещения цветов при печати. После настройки всех параметров нажмите Сохранить PDF. Полученный файл будет готов к передаче в типографию с точными метками реза и корректными вылетами.
Финальная проверка перед отправкой в типографию: слои, линии и цвет
Перед отправкой макета в типографию важно удостовериться, что все элементы подготовлены корректно, чтобы избежать ошибок печати.
Проверка слоев:
- Все вспомогательные и временные слои должны быть скрыты или удалены.
- Основные элементы дизайна должны находиться на отдельных слоях для удобства контроля и возможной корректировки в типографии.
- Убедитесь, что слои с текстом и графикой не объединены, если это не требуется для печати.
Проверка линий и контуров:
- Все линии обрезки должны быть видимыми и корректно расположенными относительно вылетов (bleed).
- Контуры объектов не должны пересекать элементы, которые не предназначены для реза.
- Толщина линий для реза обычно 0,25–0,5 pt; убедитесь, что линии не превышают рекомендуемую толщину, чтобы рез не смещался.
Проверка цвета:
- Для печати используйте CMYK; RGB-конвертацию делайте только после проверки цветового профиля.
- Проверьте, что все элементы, требующие спотового цвета (Pantone), обозначены правильно и не дублируются в CMYK.
- Избегайте использования градиентов и прозрачностей на линиях реза, чтобы избежать искажений при печати.
Дополнительные рекомендации:
- Проверьте масштаб макета и соотношение сторон; размеры должны соответствовать требованиям типографии.
- Пройдите визуальный контроль на 100% увеличении, чтобы убедиться в отсутствии лишних объектов или мелких дефектов.
- Сделайте пробный экспорт в PDF с включением всех меток реза и вылетов для проверки точного позиционирования элементов.
Вопрос-ответ:
Что такое метки реза и зачем они нужны в Illustrator?
Метки реза — это линии, которые показывают точку обрезки макета после печати. Они помогают типографии точно вырезать изделие по нужному размеру. В Illustrator их можно создать автоматически для стандартных форм или добавить вручную для нестандартных объектов. Без меток реза риск смещения при обрезке увеличивается, особенно при работе с вылетами (bleed).
Как создать стандартные метки реза через меню Illustrator?
Для этого нужно выделить объект или артборд, затем открыть меню «Файл» → «Сохранить как PDF» и в диалоговом окне включить опцию «Метки и вылеты». Illustrator добавит линии по углам макета, соответствующие размерам артборда с учетом вылета. Эти метки служат ориентиром для реза и не входят в печатное изображение.
Можно ли добавить метки реза для нескольких артбордов сразу?
Да. В Illustrator есть возможность применять метки к каждому артборду автоматически при экспорте в PDF с включенными метками. Также можно скопировать существующие метки с одного артборда на другие, чтобы сохранить единый стиль и точность обрезки на всех страницах. Это удобно при создании каталогов или наборов визиток.
Как проверить слои и линии перед отправкой макета в типографию?
Перед экспортом стоит убедиться, что все элементы, которые должны попасть в печать, находятся на видимых слоях, а вспомогательные линии и направляющие отключены или помещены на отдельный слой. Проверьте толщину линий обрезки: они должны быть достаточно тонкими, чтобы не мешать визуальному восприятию макета, но при этом заметными для оборудования типографии. Также нужно проверить цветовые режимы объектов — все должны быть в CMYK.
Как добавить метки реза для нестандартных форм и фигур?
Если объект имеет сложный контур или нестандартную форму, стандартные метки углов артборда не подходят. В этом случае в Illustrator можно вручную нарисовать линии обрезки с помощью инструмента «Линия» и выровнять их по краям объекта. Такие метки можно сгруппировать и поместить на отдельный слой, чтобы при экспорте в PDF они корректно отображались и не мешали основному дизайну.
Как добавить метки реза для нестандартных форм и фигур в Illustrator?
Для нестандартных форм стандартные инструменты меток обрезки могут не сработать корректно. В этом случае нужно создать направляющие вручную. Сначала выделите контур объекта, затем используйте инструмент «Линия» или «Перо», чтобы провести линии за пределы границ макета. Эти линии должны пересекать внешние границы вашей работы, обозначая точку, где будет выполняться рез. После этого закрепите линии как направляющие (Ctrl+5 на Windows или Cmd+5 на Mac), чтобы случайно не сместить их. Если таких объектов несколько, можно сгруппировать направляющие и скопировать их на другие слои или артборды, сохраняя одинаковый вылет по всем элементам.
