Полукруг – один из базовых геометрических элементов в Illustrator, который активно используется в инфографике, логотипах и дизайне интерфейсов. Для точного построения формы важно оперировать инструментами Ellipse Tool и Scissors Tool, а также знать, как корректно задавать углы и размеры через панель Transform.
Первый шаг – создание точного круга. В Illustrator это достигается удерживанием клавиши Shift при рисовании с помощью Ellipse Tool, что гарантирует равные ширину и высоту. Далее используется инструмент Scissors Tool для разрезания окружности в точках, определяющих начало и конец полукруга. Для контроля угла среза рекомендуется включить Smart Guides.
После разрезания важно правильно выровнять полученный полукруг. Панель Align позволяет точно разместить объект относительно других элементов или рабочего холста. Для придания полукругу конкретного стиля можно использовать Stroke с заданной толщиной и цветом, а также опцию Round Cap для закругленных концов.
В завершение стоит сохранить рабочий файл в формате AI или экспортировать в SVG для дальнейшего использования в веб-дизайне или печати. Такой подход обеспечивает точность формы, удобство редактирования и совместимость с другими проектами.
Настройка рабочего пространства для рисования полукруга
Откройте Illustrator и создайте новый документ с точными параметрами: выберите размер артборда, соответствующий конечному макету. Для точного построения полукруга рекомендуется установить единицы измерения в пикселях или миллиметрах через меню Файл → Параметры документа → Единицы.
Активируйте панели Слои, Инструменты и Контуры через Окно → Рабочее пространство → Основное, чтобы все необходимые инструменты были доступны без поиска. Для работы с кривыми включите панель Перо и Прямые линии, а также панель Свойства для мгновенной настройки параметров объектов.
Настройте сетку и направляющие для точного построения. Включите Вид → Показать сетку и Вид → Привязка к сетке, установите интервал сетки, равный половине диаметра полукруга, если требуется симметрия. Для дополнительной точности добавьте направляющие: перетащите их из линейки и зафиксируйте через Вид → Направляющие → Зафиксировать направляющие.
Проверьте параметры инструмента Эллипс: включите Ограничение пропорций при построении круга, затем удалите половину контура с помощью Ножницы или Перо для формирования полукруга. Настройка цвета заливки и обводки производится через панель Свойства → Заливка и Обводка, чтобы визуально контролировать форму на этапе построения.
Для сохранения рабочего процесса создайте отдельный слой под полукруг. Это позволит редактировать форму без воздействия на остальные элементы документа. Переименуйте слой для удобства навигации и включите видимость всех вспомогательных элементов, таких как направляющие и сетка, только на момент построения полукруга.
Использование инструмента «Эллипс» для создания основы

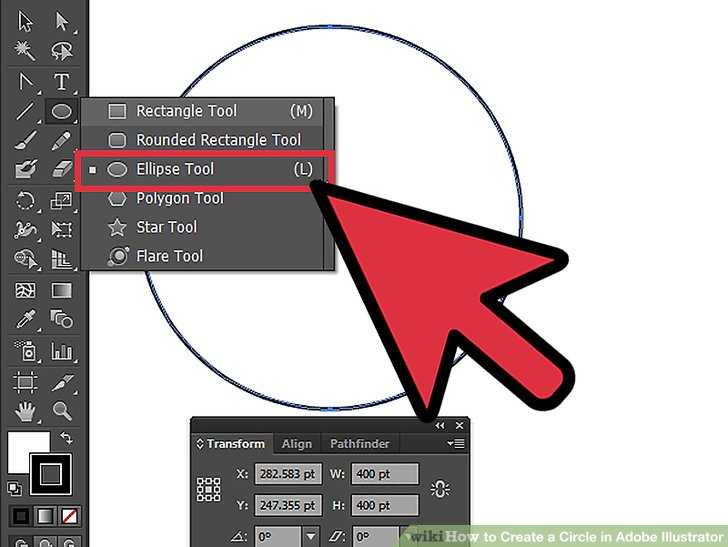

Для формирования полукруга в Illustrator начните с инструмента «Эллипс» (Ellipse Tool, клавиша L). Выберите рабочую область и удерживайте Shift для создания точного круга. Если требуется конкретный размер, введите значения ширины и высоты в панели свойств или при создании с помощью щелчка по рабочей области.
После создания круга выделите его и перейдите к инструменту «Прямое выделение» (Direct Selection Tool, клавиша A) для выбора верхнего или нижнего узла. Удерживая клавишу Shift, выделите только нужные узлы, чтобы сохранить симметрию.
С помощью панели «Контур» (Stroke) установите толщину линии, подходящую для вашего полукруга. Если требуется заполнение, используйте панель «Образцы» (Swatches) для быстрого выбора цвета. Для точного размещения полукруга используйте направляющие или сетку (View → Show Grid) и инструмент «Привязка» (Snap to Grid) для выравнивания.
После подготовки круга используйте инструмент «Ножницы» (Scissors Tool, клавиша C) для разрезания контура на две половины. Выделите сегмент, который станет полукругом, и удалите лишнюю часть. Остаток круга станет основой для дальнейшей работы: масштабирования, трансформации или добавления декоративных элементов.
Этот подход обеспечивает точность формы и позволяет легко контролировать размеры и положение полукруга на рабочем поле. Использование стандартного инструмента «Эллипс» минимизирует искажения при масштабировании и сохраняет плавность контура при дальнейшем редактировании.
Применение функции «Разделить» для формирования полукруга
Выделите одновременно круг и линию, затем откройте панель Pathfinder и выберите функцию «Разделить». Illustrator разобьет объект на несколько фрагментов в соответствии с пересечением с линией. Каждый полученный сегмент станет отдельным объектом, который можно перемещать, окрашивать или модифицировать независимо.
После применения функции «Разделить» рекомендуется использовать инструмент «Выделение», чтобы удалить ненужный сегмент. Для точной подгонки полукруга можно включить привязку к сетке или направляющим, что обеспечит ровные края и идеальную симметрию.
Дополнительно можно настроить толщину контура и заливку полукруга до или после разделения. Если требуется создать несколько полукругов одинакового размера, полезно продублировать исходный круг перед разделением и повторить процедуру, что ускоряет работу и сохраняет точные пропорции.
Использование функции «Разделить» позволяет не только формировать стандартный полукруг, но и экспериментировать с нестандартными разрезами, создавая сегменты под различными углами, что расширяет возможности дизайна и позволяет точно управлять формой и расположением элементов.
Редактирование угла и размеров полукруга
После создания полукруга важно точно настроить его угол и размеры. Для изменения угла используйте инструмент «Прямое выделение» (A). Кликнув на точку якоря на краю дуги, вы сможете перемещать маркеры, корректируя изгиб полукруга. Удерживая клавишу Shift, изменения будут фиксироваться под стандартными углами кратными 45°.
Для точного задания размеров выберите полукруг и откройте панель «Трансформирование» (Window → Transform). В поле ширины (W) и высоты (H) вводите конкретные значения в пикселях или сантиметрах, сохраняя пропорции при необходимости через значок цепочки. Это гарантирует корректное масштабирование без искажения формы.
Если требуется изменить радиус дуги, примените инструмент «Прямое выделение» к сегменту линии и перемещайте якоря до нужного радиуса. Для симметричной корректировки используйте направляющие и сетку, включив Snap to Grid или Smart Guides, чтобы обеспечить точное выравнивание.
После внесения всех изменений рекомендуется проверить полукруг на панели «Свойства», убедившись, что угол, радиус и размеры соответствуют проектной задаче. Это предотвращает ошибки при последующем использовании фигуры в макете или печати.
Добавление цвета и обводки к полукругу
Выделите полукруг с помощью инструмента Выделение (V). Для заливки откройте панель Цвет или Образцы и выберите необходимый цвет. Для точного выбора используйте RGB или CMYK значения в панели Цвет.
Чтобы применить обводку, активируйте Контур в панели инструментов. Установите толщину линии в пикселях через поле Толщина обводки на панели Обводка. Для более точного управления используйте опции Скругление углов и Концы линии.
Для создания градиентного эффекта выделите полукруг и откройте панель Градиент. Настройте направление, тип градиента (линейный или радиальный) и цвета, перетаскивая маркеры по шкале. Эффект градиента можно комбинировать с обводкой, изменяя прозрачность и режим наложения на панели Прозрачность.
Для придания динамики используйте Инструмент кисть для обводки, выбирая различные стили линии. При необходимости можно сохранить комбинацию цвета и обводки как Собственный образец, чтобы использовать его на других объектах.
Сохранение и экспорт готового полукруга
После завершения работы над полукругом важно правильно сохранить и экспортировать файл для дальнейшего использования. Illustrator предоставляет несколько форматов и настроек, оптимизированных для печати, веба и векторной графики.
Для сохранения проекта в исходном формате Illustrator используйте:
- Файл → Сохранить как (File → Save As) и выберите формат
.ai. Это позволит сохранить все слои, эффекты и редактируемые объекты. - Включите опцию PDF-совместимость, если планируется открытие файла в других программах.
Для экспорта полукруга в растровые форматы:
- Выберите Файл → Экспорт → Экспорт как (File → Export → Export As).
- Выберите формат
.pngили.jpgи установите разрешение не ниже 300 dpi для печати. - Если требуется прозрачный фон, отметьте опцию Прозрачность (Transparency) для PNG.
Для сохранения в векторных форматах, подходящих для веба или других редакторов:
- SVG – сохраняет полукруг в редактируемом виде и минимизирует вес файла.
- При экспорте в PDF используйте профиль Press Quality для точной цветопередачи и сохранения контуров.
После экспорта рекомендуется проверить файл на корректность отображения полукруга, особенно если используются градиенты или прозрачности. Это гарантирует, что готовый элемент сохранит точные размеры и визуальные свойства при печати или публикации в цифровых носителях.
Вопрос-ответ:
Как в Illustrator точно создать полукруг без искажений?
Для точного создания полукруга используйте инструмент «Эллипс». Удерживая Shift, нарисуйте полный круг. Затем выделите круг, откройте панель «Обводка» и установите угол обрезки на 180°. Альтернативно можно воспользоваться инструментом «Нож» или функцией «Разделить» в панели Pathfinder, чтобы отрезать лишнюю половину. Это позволяет сохранить ровные пропорции и избегает искажений формы.
Можно ли изменить размер полукруга без потери качества?
Да, если полукруг создан как векторный объект. Векторные фигуры в Illustrator масштабируются без потери качества, так как они основаны на математических кривых, а не пикселях. Чтобы изменить размер, выберите фигуру и используйте инструмент «Выделение», удерживая Shift для сохранения пропорций. Для точного изменения размеров можно задать числовые значения ширины и высоты в панели свойств.
Как добавить цвет и обводку к полукругу?
После создания полукруга выделите его и откройте панели «Заливка» и «Обводка». Для заливки выберите цвет из палитры или укажите конкретный цветовой код. Для обводки задайте толщину линии и цвет, можно добавить стиль линии, например пунктир или градиент. Если нужно, можно объединить заливку и обводку через панель «Слои», чтобы фигура выглядела цельной.
Как изменить угол полукруга или его дугу?
Если нужно изменить угол, используйте инструмент «Прямое выделение», выделив опорные точки дуги. Перемещая эти точки, можно увеличить или уменьшить угол полукруга. Альтернативно используйте инструмент «Перо» для редактирования кривой. Если полукруг создан через Pathfinder, можно вернуть его в исходный круг и обрезать заново под нужный угол, чтобы сохранить плавность линий.
В каком формате лучше сохранять полукруг для печати и веб?
Для печати рекомендуется сохранять полукруг в форматах PDF или EPS, так как они поддерживают векторные данные и сохраняют точность линий при масштабировании. Для использования на вебе подходит формат SVG, который также сохраняет векторную структуру и позволяет изменять размеры без потери качества. Если нужно использовать растровое изображение, выбирайте PNG с прозрачным фоном, чтобы фигура корректно отображалась на любом фоне.
Как точно нарисовать полукруг в Illustrator без использования готовых шаблонов?
Для создания полукруга вручную используйте инструмент «Эллипс». Сначала удерживая Shift, нарисуйте круг. Затем выберите инструмент «Ножницы» и щёлкните по двум противоположным точкам на окружности, чтобы разрезать её на две части. Удалите лишнюю половину, оставив полукруг. Для точного расположения линий разреза можно включить направляющие и привязку к сетке. После этого полукруг можно отредактировать с помощью инструмента «Прямое выделение», корректируя угол или форму дуги.
Как добавить цвет и обводку к полукругу, чтобы он выглядел как на схеме или инфографике?
После того как полукруг готов, выделите его инструментом «Выделение». Чтобы изменить цвет заливки, откройте панель «Цвет» или «Образцы» и выберите подходящий оттенок. Для обводки используйте панель «Обводка», где можно задать толщину линии, стиль (сплошная, пунктир) и цвет. Если нужно, чтобы полукруг выглядел объёмнее, примените эффект «Тень» или градиент. Важно проверять результат на масштабировании, чтобы линии оставались ровными и цвет равномерным.
