Рамка в Автокаде служит не только визуальным оформлением чертежа, но и определяет рабочее пространство для нанесения размеров, текста и графических элементов. Правильная рамка упрощает последующую печать и обеспечивает соответствие стандартам ГОСТ или ISO. При создании рамки важно учитывать размеры листа, ориентацию и толщину линий для разных элементов рамки.
Процесс начинается с выбора подходящего формата листа: A4, A3, A2, A1 или A0. Следующим шагом является установка масштаба и координатной сетки, чтобы границы рамки точно совпадали с размерами чертежного листа. Использование команд LINE, RECTANGLE и OFFSET позволяет быстро формировать внешние и внутренние границы рамки.
Для подписной области рекомендуется создавать отдельный блок с указанием названия проекта, фамилии исполнителя, даты и номера чертежа. Это позволяет повторно использовать блоки на других проектах и ускоряет подготовку чертежей. Также важно настроить слои для линий рамки и текста, чтобы при печати соблюдались нужные цвета и толщины.
Следующий шаг – проверка размеров и соотношений всех элементов рамки. Использование команды DIMLINEAR помогает измерять и корректировать линии, а PROPERTIES позволяет управлять точными параметрами объектов. Завершающий этап – сохранение рамки как блока или шаблона для последующего использования в новых проектах.
Выбор формата листа и масштаба чертежа
Формат листа определяет размеры рамки и доступное пространство для размещения элементов чертежа. В Автокаде стандартные форматы задаются через ISO A-серии: A0, A1, A2, A3, A4. Выбор зависит от масштаба и объема информации на чертеже.
При выборе формата учитывайте:
- Объем деталей: для крупных схем используется A0–A1, для технических эскизов и схем подходит A2–A3.
- Удобство печати: форматы A4 и A3 удобны для офисной печати, A0–A1 – для плоттеров.
- Стандарты документации: проектная документация часто требует конкретного формата для унификации.
Масштаб чертежа влияет на точность и читаемость элементов. Его выбирают исходя из размеров объекта и формата листа. В Автокаде масштаб указывается в виде отношения: 1:1, 1:2, 1:5, 1:10 и так далее.
Рекомендации по масштабированию:
- Мелкие детали: выбирайте масштаб 1:1 или 1:2 для точной прорисовки.
- Средние объекты: масштаб 1:5 или 1:10 обеспечивает баланс между детализацией и компактностью чертежа.
- Крупные конструкции: масштаб 1:50 или 1:100 позволяет разместить весь объект на листе без потери читаемости.
Для комбинированных чертежей используют несколько видов листов и масштабов, создавая отдельные рамки для различных узлов. Автокад позволяет задать индивидуальные размеры рамки и масштаб для каждой области чертежа, что обеспечивает точное соответствие документации требованиям проекта.
Создание прямоугольной рамки с помощью команды Полилиния
В Автокаде для построения рамки используйте команду Полилиния (Polyline, команда PL). Эта команда позволяет создавать замкнутые контуры с заданной толщиной линии и точной геометрией.
Введите команду PL в командной строке и нажмите Enter. Укажите первую точку рамки, задав координаты вручную или щелкнув на рабочем пространстве. Для прямоугольной рамки необходимо последовательно указать все четыре угловые точки по периметру.
Чтобы получить точный прямоугольник, используйте координаты вершин: введите @ширина,0 для горизонтального сегмента и @0,высота для вертикального. Повторяйте команду до замыкания контура.
После указания четвертой точки используйте команду Замкнуть (Close), чтобы соединить последнюю точку с первой, обеспечив корректное замыкание рамки. Для проверки замкнутого контура можно выбрать рамку и убедиться, что команда Периметр показывает непрерывный объект.
Для точной толщины линии примените свойства объекта после создания: выберите рамку, откройте Свойства и задайте Толщину линии или слой с нужными параметрами линии. Это обеспечит соответствие стандартам чертежа.
Использование команды Полилиния дает преимущество перед отдельными линиями: рамка создается единым объектом, что упрощает масштабирование, перемещение и редактирование без нарушения геометрии.
Добавление линий границ и внутренних полей
После создания основной рамки важно определить внутренние границы и поля для чертежа. Для этого используется команда Линия или Полилиния. Начните с выделения внешнего контура и определите отступы от краев рамки. Обычно стандартные внутренние поля составляют 10–20 мм для формата А4 и 15–25 мм для форматов А3 и выше.
Для горизонтальных линий внутренних полей установите координаты по оси Y: верхняя граница = высота листа минус верхний отступ, нижняя граница = нижний отступ. Для вертикальных линий внутреннего поля задайте координаты по оси X: левая граница = левый отступ, правая граница = ширина листа минус правый отступ. Соедините точки линиями, чтобы получить прямоугольник, соответствующий внутреннему полю.
Если требуется деление чертежного поля на зоны или секторы, добавляйте дополнительные линии с шагом, соответствующим масштабу чертежа. Для форматов А4–А3 рекомендуются сетки 50–100 мм, для больших форматов – 100–200 мм. Все линии внутренних полей лучше строить отдельным слоем, чтобы их можно было скрывать или редактировать без влияния на основную рамку.
При работе с командой Полилиния убедитесь, что последовательность точек совпадает с направлением обхода поля: по часовой стрелке или против. Это упрощает последующую корректировку и использование команд смещения (Offset) для копирования внутренних границ с точными отступами.
Для контроля точности используйте координатный ввод. В командной строке укажите абсолютные или относительные координаты начала и конца линии. После построения всех внутренних границ проверьте размеры с помощью команды Измерить или Расстояние, чтобы убедиться в соблюдении нормативных отступов и симметрии рамки.
Нумерация листов и вставка рамочного блока
Для стандартизации чертежей в Автокаде используется рамочный блок с указанием номера листа. Такой блок позволяет автоматически пронумеровать все листы и ускоряет подготовку комплектов документов.
Для вставки рамочного блока выполните следующие действия:
- Откройте вкладку «Вставка» и выберите «Блок» → «Вставить».
- Выберите заранее созданный блок рамки с полями для номера листа и даты.
- Укажите точку вставки в углу листа и при необходимости задайте масштаб, соответствующий формату бумаги.
- Проверьте корректное отображение всех атрибутов: номер листа, обозначение чертежа, формат листа.
Для автоматической нумерации листов используйте атрибуты блока:
- Откройте редактор атрибутов блока через команду ATTEDIT.
- Задайте последовательность номеров в поле «Номер листа».
- При добавлении новых листов копируйте блок, и нумерация будет автоматически обновляться при перезапуске команды обновления атрибутов.
Важно согласовать размер рамочного блока с форматом листа. Например, для формата А3 рекомендуемый масштаб блока 1:1, для А4 – 0.7:1. Это обеспечивает правильное отображение текста и линий рамки без искажений.
При работе с многостраничными чертежами используйте одинаковый блок на всех листах, чтобы сохранить единый стиль оформления и корректную последовательность нумерации.
Вставка текста для названия чертежа и данных проекта
Для оформления рамки в Автокаде требуется разместить текстовые блоки с названием чертежа и данными проекта. Начните с команды TEXT или MTEXT. MTEXT удобен для многострочных записей, таких как данные о проекте, авторе, дате и номере документа.
Выберите точку вставки текста внутри рамки с учётом полей и границ. Для названия чертежа обычно используют верхнюю часть рамки, центрируя по горизонтали. Для данных проекта – нижнюю или боковую часть, соблюдая равномерные отступы.
Задайте высоту шрифта с учётом масштаба листа. Например, для формата A3 при масштабе 1:100 оптимальная высота текста для названия чертежа – 5–7 мм на бумаге, для данных проекта – 2,5–3 мм.
Используйте читаемый шрифт без засечек, например Arial или ISOCP, чтобы информация оставалась разборчивой после печати. В MTEXT включайте перенос строк и выравнивание, чтобы данные выглядели аккуратно и занимали минимальное пространство.
При необходимости создайте отдельный блок для каждого элемента: название, автор, дата, номер чертежа, что упрощает последующую корректировку и массовое обновление данных с помощью ATTDEF и атрибутов блоков.
После вставки текста проверьте соответствие размеру рамки и читаемость при печати. При выявлении несоответствий измените масштаб шрифта или положение блока, избегая пересечения с линиями рамки и полями чертежа.
Настройка слоев и типов линий рамки
Для корректного отображения рамки в Автокаде важно создать отдельный слой специально для рамок. Откройте панель Слои и выберите Создать слой. Назовите его, например, Frame или Рамка. Это позволит изолировать рамку от остальных элементов чертежа и легко управлять её видимостью и печатью.
Следующий шаг – настройка типа линии. В рамках обычно применяют сплошную линию толщиной 0.3–0.5 мм. Для внутренних границ можно выбрать штрихпунктирную линию, чтобы подчеркнуть разделение полей. В панели Свойства укажите соответствующий тип линии для каждого элемента рамки.
Если рамка состоит из нескольких контуров, создайте отдельные подслои для внутренней и внешней линии. Это обеспечит точное редактирование и возможность отключения отдельных элементов при необходимости. Использование разных типов линий на разных слоях упрощает соблюдение стандартов чертежа и ускоряет последующую работу.
Проверяйте соответствие типов линий масштабу чертежа: при печати линии должны оставаться различимыми и не сливаться с основной графикой. Настройка слоев и типов линий на этапе создания рамки снижает вероятность ошибок и обеспечивает профессиональный вид чертежа.

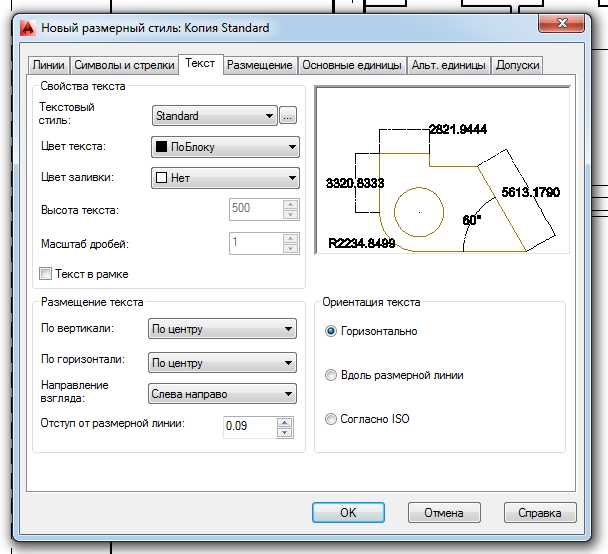

Сохранение рамки как блока для повторного использования
Выделите все элементы рамки, включая внешние линии, внутренние поля и текстовые подписи. Используйте команду BLOCK или Создать блок в панели инструментов Автокада.
В диалоговом окне укажите имя блока, которое будет однозначно идентифицировать рамку в библиотеке. Выберите точку вставки, обычно это один из углов рамки, чтобы при повторной вставке блок выравнивался корректно.
После создания блока убедитесь, что все линии и текст находятся на нужных слоях и имеют корректные типы линий. Это позволит при повторном использовании блок сохранять правильное отображение элементов и соответствовать стандартам чертежей.
Блок сохраняется внутри текущего чертежа и может быть экспортирован в отдельный файл .dwg для использования в других проектах. Для этого воспользуйтесь командой WBLOCK и выберите созданный блок в качестве объекта для сохранения.
При повторной вставке блока используйте команду INSERT или библиотеку блоков, что ускоряет процесс оформления чертежей и гарантирует единообразие рамок на всех листах проекта.
Вопрос-ответ:
Как создать прямоугольную рамку с точными размерами в Автокаде?
Для создания рамки с точными размерами используйте команду «Полилиния». Сначала активируйте инструмент, затем укажите первую точку, после чего последовательно вводите длину и высоту рамки, используя относительные координаты или точные значения. Завершите команду нажатием Enter, чтобы замкнуть контур. Это позволит получить точный прямоугольник без искажений.
Какие слои и типы линий лучше использовать для рамки чертежа?
Для внешней границы рекомендуется создать отдельный слой с непрерывной линией большей толщины, чтобы рамка была хорошо видна при печати. Внутренние линии, такие как поля для текста или таблицы, лучше разместить на отдельном слое с тонкими сплошными или штриховыми линиями. Такой подход облегчает редактирование и печать, так как слои можно включать или выключать без удаления элементов.
Как добавить текст с названием чертежа и данными проекта в рамку?
Используйте команду «Текст» или «Многострочный текст» для вставки информации. Сначала определите область для текста внутри рамки, затем введите название чертежа, имя автора, дату и другие данные проекта. Для единообразного оформления настройте шрифт, размер и выравнивание текста. Такой способ позволяет быстро обновлять данные при необходимости и поддерживает чистый вид документа.
Можно ли сохранить созданную рамку для повторного использования в других чертежах?
Да, созданную рамку удобно сохранять как блок. Для этого выделите все элементы рамки и используйте команду «Создать блок». Присвойте ему имя и, при необходимости, базовую точку вставки. После сохранения блок можно вставлять в любые новые чертежи, что ускоряет работу и обеспечивает одинаковый стиль рамок во всех документах.
Как пронумеровать листы и вставить рамочный блок в несколько чертежей одновременно?
Если необходимо использовать одинаковую рамку на нескольких листах, сначала сохраните рамку как блок. Для нумерации создайте отдельный текстовый объект с указанием номера листа. Вставляйте блок на каждый лист и редактируйте номер, если требуется последовательность. Такой метод упрощает организацию чертежей и поддерживает единообразие оформления.
Как задать точные размеры рамки для чертежа в Автокаде?
Чтобы создать рамку с точными габаритами, сначала определите формат листа, например А3 или А4. Затем используйте команду «Полилиния» (PL) и вводите координаты углов вручную или указывайте длину и высоту через команду «Отрезок» и привязку к сетке. После построения внешнего контура добавьте внутренние поля, задавая одинаковое расстояние от краев, чтобы информация в чертеже не попадала на край листа. Такой подход обеспечивает точность и однородность рамок на всех листах.
