Выбор подходящего инструмента для рисования стрелок
Для создания стрелок в Adobe Illustrator можно использовать несколько инструментов, каждый из которых подходит под определённые задачи. Инструмент Line Segment Tool (\) позволяет быстро провести прямую линию, к которой затем можно добавить наконечник стрелки через панель Stroke. Этот способ удобен для стандартных схем и диаграмм.
Pen Tool (P) обеспечивает максимальный контроль над формой стрелки, позволяя создавать изогнутые линии и сложные контуры. Он подходит для иллюстраций, где требуется нестандартная геометрия стрелки или плавные кривые.
Инструмент Curvature Tool (Shift + ~) упрощает построение кривых линий с плавными изгибами, что ускоряет работу при создании динамичных стрелок. Для декоративных элементов или сложных схем этот инструмент позволяет получить аккуратный результат без необходимости вручную корректировать точки якоря.
Для стрелок с равномерной толщиной и прямыми линиями удобен Rectangle Tool (M) совместно с Pathfinder. Создав прямоугольник для линии и треугольник для наконечника, их можно объединить в единый объект, что облегчает масштабирование и применение стилей.
Выбор инструмента зависит от того, требуется ли простая функциональная стрелка или декоративный элемент с индивидуальной формой. Прямые линии удобно делать через Line Segment Tool, сложные кривые и изогнутые стрелки – через Pen Tool или Curvature Tool, а масштабируемые блоковые стрелки – через комбинацию Rectangle Tool и Pathfinder.
Создание прямой линии для основы стрелки
Откройте Adobe Illustrator и выберите Инструмент «Линия» (Line Segment Tool \) на панели инструментов. Для точного направления линии удерживайте клавишу Shift, чтобы ограничить угол кратными 45°.
Нажмите в точке начала стрелки и перетащите курсор до предполагаемой длины линии. Отпустите кнопку мыши, чтобы завершить создание прямой линии. Для контроля длины можно вводить значения вручную в верхней панели, задавая Длину и Угол.
Для изменения толщины линии используйте панель Stroke, где можно указать точное значение Weight. Также здесь можно выбрать тип концов линии: Butt, Round или Projecting Cap, что повлияет на визуальное начало и конец стрелки.
Для проверки точного выравнивания линии активируйте Smart Guides через меню View → Smart Guides. Это обеспечит привязку к другим объектам и точкам сетки.
После создания линии рекомендуется сохранить объект в отдельный слой, чтобы впоследствии легко добавлять наконечник стрелки или применять эффекты без искажения линии.
Добавление наконечника стрелки через панель Stroke
Выделите линию, которую хотите превратить в стрелку. Перейдите в панель Stroke через меню Window → Stroke или нажмите Ctrl+F10. В панели Stroke найдите раздел Arrowheads.
Для добавления наконечника стрелки используйте выпадающий список Start или End, в зависимости от того, с какой стороны линии будет наконечник. Выберите один из предложенных вариантов стрелок. Размер наконечника регулируется через поле Scale, где значение в процентах изменяет пропорции стрелки относительно линии.
Если необходимо добавить разные наконечники на обоих концах, задайте отдельные значения для Start и End. Для точного совмещения наконечника с линией используйте параметр Align Stroke, который может быть установлен на Align Stroke to Center, Inside или Outside.
После выбора наконечника и масштаба стрелка автоматически применится к выделенной линии. Для сохранения текущих настроек можно создать Graphic Style через панель Window → Graphic Styles, чтобы использовать те же параметры в будущем.

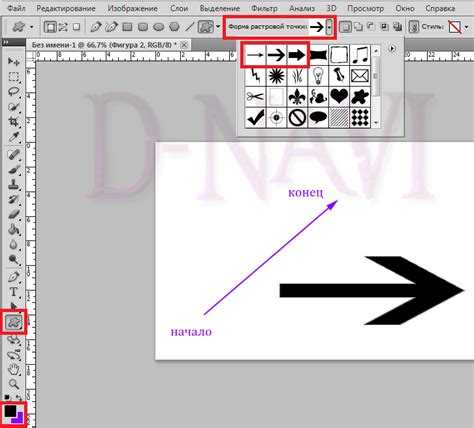

Настройка размеров и формы наконечника стрелки
После добавления наконечника стрелки через панель Stroke, важно подстроить его под толщину линии и общий стиль композиции. Illustrator позволяет изменять как размер, так и ориентацию наконечника.
Для настройки размеров стрелки выполните следующие шаги:
- Выделите линию с наконечником.
- Откройте панель Stroke (Окно → Stroke или нажмите Ctrl+F10 / Cmd+F10 на Mac).
- В разделе Arrowheads выберите желаемый тип наконечника для начала или конца линии.
- Измените значение Scale, чтобы увеличить или уменьшить размер наконечника относительно толщины линии. Обычно используют диапазон 50–200%, в зависимости от визуального веса линии.
Для изменения формы наконечника:
- Выбирайте разные стили из списка Arrowheads, чтобы подобрать форму: стандартные треугольные, закругленные или прямоугольные.
- Если требуется индивидуальная форма, создайте собственный объект и сохраните его как новый символ стрелки через Symbols.
- При необходимости изменяйте ориентацию стрелки, чтобы она шла вдоль линии корректно. Параметр Flip в панеле Stroke позволяет инвертировать направление наконечника.
Регулярная проверка масштабов и пропорций наконечника относительно линии гарантирует, что стрелка будет четкой и гармонично вписываться в макет.
Использование функции Transform для поворота и наклона стрелки
Выделите линию стрелки или всю группу элементов, которую нужно трансформировать. Перейдите в меню Object → Transform → Rotate для поворота. В появившемся окне введите точный угол поворота в градусах. Можно использовать опцию Preview, чтобы увидеть результат перед применением.
Для наклона стрелки используйте Object → Transform → Shear. Введите величину наклона в градусах и выберите ось (Horizontal или Vertical), относительно которой будет применяться трансформация. Опция Preview также доступна для контроля эффекта в реальном времени.
Чтобы поворачивать или наклонять стрелку относительно конкретной точки, перед применением трансформации установите точку опоры на панели Transform. Это особенно важно, если нужно изменить направление стрелки без смещения её начальной позиции.
Комбинируя функции Rotate и Shear, можно получить точный наклон и ориентацию стрелки. Для повторения трансформаций с одинаковыми параметрами используйте Transform Again (Ctrl+D), что ускоряет процесс при работе с несколькими стрелками одинакового вида.
Создание стрелок со сложной формой с помощью Pen Tool
Для создания нестандартных стрелок в Adobe Illustrator используется инструмент Pen Tool. Он позволяет строить как прямые, так и изогнутые линии, создавая уникальные формы наконечников и тел стрелок.
Алгоритм работы с Pen Tool для сложной стрелки:
- Выберите Pen Tool на панели инструментов или нажмите клавишу P.
- Нажимайте для создания угловых точек и тяните мышью для формирования кривых Безье, формируя тело стрелки.
- Закройте контур, если требуется цельная форма, либо оставьте открытым для последующего добавления наконечника.
- Используйте Anchor Point Tool (Shift + C) для корректировки кривизны отдельных сегментов.
Для добавления сложного наконечника:
- Создайте отдельный контур с помощью Pen Tool для стрелочного наконечника.
- Совместите его с основным телом стрелки с помощью функции Pathfinder → Unite для объединения контуров.
- При необходимости измените размеры и угол наклона наконечника через Transform или ручное перемещение точек.
Дополнительные рекомендации:
- Используйте Smart Guides для точного совмещения сегментов стрелки.
- Для симметричных форм рисуйте половину стрелки, затем отражайте контур через Reflect Tool (O).
- Применяйте Stroke с различной толщиной и профилем для придания динамики линии стрелки.
Сохранение и повторное использование пользовательских стрелок
После создания стрелки с уникальной формой можно сохранить её как графический элемент для дальнейшего использования. Выделите объект стрелки и перейдите в меню Window → Symbols. В открывшейся панели нажмите New Symbol и задайте имя. Выберите тип символа Graphic для статической стрелки.
Сохранённые символы появляются в панели Symbols и их можно перетаскивать на рабочий холст в любое время. Для изменения размеров или направления используйте инструмент Selection Tool без потери пропорций.
Для организации коллекции создавайте отдельные папки в панели Symbols, группируя стрелки по стилю или назначению. Для обмена символами между документами используйте функцию Save Symbol Library, выбрав File → Save Symbol Library. В другом документе импортируйте библиотеку через Open Symbol Library → Other Library.
Использование символов экономит время при создании схем и инфографики, позволяет стандартизировать элементы и гарантирует одинаковый стиль стрелок в разных проектах.
Экспорт стрелок в различные форматы без потери качества
Для сохранения качества стрелок при экспорте рекомендуется использовать векторные форматы, такие как SVG, PDF и EPS. Они сохраняют кривые и линии без растрирования, что особенно важно при масштабировании.
При экспорте в SVG убедитесь, что установлены параметры “Responsive” и “Preserve Illustrator Editing Capabilities”, чтобы сохранить возможность редактирования и точное отображение линий.
Экспорт в PDF позволяет сохранять слои и структуру документа. В настройках PDF выберите “High Quality Print” или “Press Quality”, чтобы избежать сжатия и размытости стрелок.
Для формата EPS важно выбрать “Include Linked Files” и отключить “Convert Text to Outlines”, если стрелки содержат текст, чтобы сохранить векторные свойства.
При необходимости экспорта в растровые форматы, такие как PNG или JPEG, установите максимально возможное разрешение (например, 300–600 dpi) и используйте прозрачный фон для точного отображения формы стрелки.
Перед экспортом проверьте масштаб и толщину линий, чтобы они корректно отображались в выбранном формате и не искажались при дальнейшем использовании.
Вопрос-ответ:
Как быстро создать стрелку с помощью стандартных инструментов Illustrator?
Для создания простой стрелки можно использовать инструмент «Line Segment Tool». Нарисуйте линию нужной длины, затем откройте панель «Stroke» и выберите тип наконечника стрелки. Вы можете отдельно настроить размер и форму наконечника для начала и конца линии. Это самый быстрый способ получить прямую стрелку без ручного рисования.
Можно ли сделать стрелку с изогнутой линией?
Да, для этого подойдет инструмент «Pen Tool» или «Curvature Tool». С помощью «Pen Tool» создайте путь с нужным изгибом, затем через панель «Stroke» добавьте наконечник стрелки. «Curvature Tool» позволяет быстрее корректировать кривизну, перемещая опорные точки. Такой метод полезен, когда нужна стрелка, повторяющая форму диаграммы или сложного объекта.
Как сохранить собственную форму стрелки для повторного использования?
После создания уникальной стрелки выберите её и откройте панель «Symbols». Нажмите кнопку «New Symbol», присвойте имя и сохраните. После этого вы сможете быстро вставлять этот символ в любые документы Illustrator без необходимости заново настраивать линию и наконечник. Этот метод экономит время при работе с большим количеством стрелок.
Какие форматы подходят для экспорта стрелок без потери качества?
Если стрелки нужны векторными, лучше экспортировать в SVG или PDF. Эти форматы сохраняют кривые и масштабируются без искажений. EPS также подходит для обмена между графическими редакторами. Для изображений, где вектор не нужен, можно использовать PNG с высоким разрешением, но масштабирование приведет к потере резкости.
Как изменить размер и угол наклона стрелки после её создания?
Выделите стрелку и используйте инструмент «Selection Tool» для масштабирования. Чтобы изменить угол, применяйте инструмент «Rotate» или открывайте панель «Transform», где можно задать точные значения вращения. Если наконечник выглядит слишком крупным или мелким после изменений, можно скорректировать его размер в настройках панели «Stroke», чтобы сохранить пропорции стрелки.
Как в Illustrator добавить наконечник к линии, чтобы она выглядела как стрелка?
В Illustrator можно превратить обычную линию в стрелку через панель Stroke. Для этого сначала выделите линию, затем откройте панель Stroke (Окно → Stroke). В разделе «Arrowheads» выберите стиль наконечника для начала или конца линии. Размер наконечника можно регулировать с помощью поля Scale. После выбора наконечника линия автоматически преобразуется в стрелку с выбранной формой. Такой способ удобен для быстрого создания стрелок без ручного рисования треугольника или других фигур.
Можно ли создавать стрелки сложной формы и как это сделать?
Да, в Illustrator можно создавать стрелки произвольной формы с помощью Pen Tool. Для этого сначала рисуют основную линию стрелки, а затем отдельным контуром создают наконечник. С помощью Anchor Point Tool и инструментов кривых можно формировать треугольные, закругленные или даже декоративные наконечники. После этого все элементы объединяются с помощью Pathfinder или группируются. Такой метод позволяет создавать уникальные стрелки, которые невозможно получить стандартными функциями панели Stroke.
