Как сделать треугольник в иллюстраторе

Самый быстрый и точный способ – Polygon Tool. Выберите инструмент (клавиша L не назначена по умолчанию для полигона – найдите в группе Rectangle/Polygon), кликните на рабочую область и в появившемся окне задайте Sides: 3 и нужный Radius. Пример для равностороннего треугольника со стороной 300 px: введите Radius = 173.205 px (формула радиуса окружности, описанной вокруг треугольника: R = s / √3). При создании удерживайте Alt (Option) для рисования от центра и Shift – чтобы зафиксировать ориентацию под кратными 45° при повороте.

Чтобы ориентировать и задать точный поворот, используйте панель Transform: выделите фигуру и в поле Rotate введите угол (например, −90° или 90°), либо укажите точные координаты центра в полях X/Y. Для установки толщины обводки используйте панель Stroke (рекомендуется 1–3 pt для экранной графики, 0.25–0.75 mm для печати) и переключите Align Stroke на Inside, если важно, чтобы внешний размер треугольника соответствовал заданной стороне.

Если нужна нестандартная форма (прямоугольный или по вершинам), создавайте её через Pen Tool (P) с точным вводом координат: включите Rulers (Ctrl/Cmd+R) и Smart Guides (Ctrl/Cmd+U), поставьте первую точку (например X=0, Y=0), вторую (X=300, Y=0), третью (X=0, Y=200) – получится прямоугольный с катетами 300×200 px. Корректируйте координаты через панель Transform или Info для каждой выделенной якорной точки.

Контроль качества: перед экспортом выставьте единицы в пикселях (Preferences → Units), включите Align to Pixel Grid для веб-графики, примените Object → Path → Offset Path если нужно сохранить внешний габарит при увеличении обводки, и сохраняйте в SVG/PDF с сохранением точности координат. Для печати проверьте профили цветов и переведите толщины обводки в миллиметры через Transform/Stroke – это исключит неожиданные изменения размера после экспорта.

Подготовка документа и выбор инструментов для точной работы

Перед созданием треугольника зафиксируйте целевые параметры документа: режим цвета, единицы измерения, разрешение растровых эффектов, точность перемещений и поведенческие параметры привязок.

• Цель – печать:
  • Режим: CMYK.
  • Размер артборда: например A4 – 210 × 297 мм (или нужный размер в мм).
  • Raster Effects (Растровые эффекты): 300 ppi.
  • Единицы: миллиметры; Keyboard Increment (шаг стрелок): 0.1 мм.
  • Точность: 2–3 знака после запятой (в панеле Transform/Transformations отображать 2–3 знака).
• Цель – экран / иконка:
  • Режим: RGB.
  • Размер артборда: укажите точные пиксели (например 256 × 256 px или 64 × 64 px).
  • Raster Effects: 72–150 ppi в зависимости от цели; для экранной векторной графики 72 ppi обычно достаточно.
  • Единицы: пиксели; Keyboard Increment: 0.5 px или 0.25 px для мелких корректировок.
  • Включите «Align to Pixel Grid» или «Snap to Pixel» для пиксель-перфекта у иконок.

Настройка направляющих, линейки и сетки

• Показать линейки (Rulers): включите и перетащите направляющие с верхней/левой линейки – используйте для точного выравнивания основания треугольника.
• Сетка: установите шаг сетки и деления в зависимости от единиц:
  • для px: Gridline every = 10 px, Subdivisions = 5;
  • для мм: Gridline every = 5 mm, Subdivisions = 5.
• Включите Smart Guides (Умные направляющие) и Snap to Point для мгновенной привязки к вершинам и центрам. Горячая клавиша: Ctrl/Cmd+U для Smart Guides.

Панели и инструменты, которые открыть заранее

• Transform (Трансформирование) – ввод точных W / H, координат X / Y и угла поворота; используйте опорную точку (reference point) для контроля, где применяются размеры.
• Align (Выравнивание) – Align to: Selection / Key Object / Artboard; для распределения и привязки к центрам.
• Properties / Control – быстрый доступ к Stroke, Align to Pixel Grid, corner radius.
• Layers – создайте отдельные слои: «Guides», «Base», «Final»; блокируйте слой с направляющими.
• Инструменты: Polygon Tool (Sides = 3), Direct Selection (A), Pen (P), Rectangle (для вспомогательных базовых линий).

Точная привязка формы и штрихов

• Если внешний размер объекта должен быть точным независимо от толщины обводки – устанавливайте Stroke → Align Stroke → Inside. Пример: 2 px обводка при выравнивании по центру добавит по 1 px с каждой стороны.
• Включите или отключите «Use Preview Bounds» в настройках трансформации, если хотите, чтобы W/H учитывали обводку.
• Для пиксель-перфекта у иконок – включите «Align to Pixel Grid» после установки окончательных размеров (иначе появятся полупиксельные сдвиги).

Как создать равносторонний треугольник с точными размерами (конкретный рабочий пример)

1. Инструмент Polygon Tool: задать Sides = 3 и нарисовать произвольный треугольник.
2. Выделить фигуру и в панели Transform задать желаемую длину стороны S (W) и высоту H по формуле ниже. Установите reference point так, как нужно выравнивать треугольник (центр, нижний центр и т.д.).
3. Формула высоты для равностороннего треугольника: H = S × √3 / 2. Пример: S = 200 px → H = 200 × √3 / 2 ≈ 173.205 px (округляйте до 2–3 знаков в зависимости от требований).
4. Проверить: если используется обводка, установить Stroke alignment = Inside (если нужно, чтобы внешние габариты оставались равными S и H).
5. При необходимости включить «Snap to Grid» и подвинуть вершины на целые деления сетки с помощью стрелок (шаг Keyboard Increment).

Организация работы и шаблоны

• Создайте файл-шаблон (.ait) с заданными Units, Grid, Smart Guides и слоями «Guides/Construction/Artwork» – экономит время и исключает ошибку параметров.
• Используйте именованные слои и группы: «triangle-base», «triangle-stroke», «guides»; блокируйте вспомогательные слои.
• Сохраните два варианта: «для редактирования» (вектор, без растеризации) и «для экспорта» (SVG/PNG/PDF) с проверкой на пиксель-совпадения и цветовой профиль.

Создание равностороннего треугольника инструментом «Многоугольник»

Откройте инструмент «Многоугольник»: в панели инструментов нажмите и удерживайте инструмент прямоугольник/эллипс и выберите «Многоугольник».

Клик по холсту вызывает диалог. В поле «Стороны» введите 3. В поле «Радиус» введите значение R, вычисленное по формуле R = s / √3, где s – требуемая длина стороны. Нажмите OK.

Формулы для точных размеров: R (циркумрадиус) = s / √3; высота треугольника h = s · √3 / 2. Примеры вычислений приведены в таблице.

Перед вводом радиуса установите единицы на пикселях: Edit → Preferences → Units → General → Pixels (Windows) или Illustrator → Preferences → Units (macOS).

При рисовании: удерживайте Alt/Option для построения от центра; Space – переместить фигуру во время перетаскивания; стрелки ↑/↓ во время перетаскивания меняют число сторон. Для стопроцентной точности используйте диалог (клик по холсту), не ручное перетаскивание.

Ориентация: по умолчанию вершина смотрит вверх, основание горизонтально. Чтобы инвертировать вершину, выберите Object → Transform → Rotate и введите 180°. Для точного вращения укажите угол в поле Rotate и установите точку привязки в панели Transform.

Точная подгонка через панель Transform: Window → Transform. Для треугольника с горизонтальным основанием W = s, H = h; при изменении размеров снимите/поставьте блокировку пропорций в зависимости от задачи.

Выравнивание: выделите треугольник, откройте Window → Align, в меню Align выберите «Align to Artboard», затем нажмите Horizontal Align Center и Vertical Align Center.

Оформление: задайте Fill/Stroke в панели Properties или в панели инструментов; для оформления контура в объект используйте Object → Path → Outline Stroke.

Дополнительно: включите View → Smart Guides (Ctrl/Cmd+U) и View → Snap to Pixel для точного совмещения вершин; при подготовке к печати переведите единицы в мм и пересчитайте s по нужной плотности.

Изменение размеров и углов: точное масштабирование, поворот и трансформация

Масштабирование через рамку: выделите треугольник (Инструмент «Выделение» – V), потяните за угловой маркер. Удерживайте Shift – сохраняются пропорции; Alt (Win) / Option (Mac) – масштабирование относительно центра; Shift+Alt/Option – пропорциональное масштабирование от центра. Пример: исходные 150×130 px → при масштабировании на 150% (Shift+Alt при перетаскивании) размер станет 225×195 px.

Точное процентное масштабирование: двойной клик по инструменту Scale (S) или Object → Transform → Scale. В диалоге выберите «Uniform» и введите точный процент (например 37) – включите Preview для контроля. Опция «Scale Strokes & Effects» влияет на толщину обводки и эффекты: снимите галочку, чтобы оставить их неизменными.

Точное изменение W/H: откройте Window → Transform. В поля W и H вводите абсолютные значения с единицами (например «300 px» или «50 mm»). Нажмите на иконку цепочки, чтобы включить/отключить сохранение пропорций. Пример: увеличить ширину с 150 px до 300 px – введите W: 300 px, цепочка включена – H изменится автоматически.

Поворот «вручную» и шаги: наведите курсор чуть за угловой маркер рамки, пока он не превратится в изогнутую стрелку, перетяните – для привязки к шагам по 45° удерживайте Shift. Для точного угла: выберите Rotate (R) и двойной клик по инструменту или Object → Transform → Rotate – введите угол (например 23.5° или -23.5°) и включите Preview.

Задание точки поворота: выберите Rotate (R), Alt/Option + клик в точке, которую хотите сделать центром поворота – откроется диалог Rotate с этой опорной точкой; введите угол и OK. Альтернатива: кликните инструментом Rotate на нужной опорной точке, затем перетяните для интерактивного вращения.

Преобразование нескольких объектов: Object → Transform → Transform Each. Введите Scale X/Y в процентах, Rotate в градусах, Move H/V в пикселях; задайте точку опоры в сетке (Reference). Пример: чтобы уменьшить каждый выделенный треугольник на 12% и повернуть на 7° относительно его центра – Scale X/Y = 88%, Rotate = 7°, Reference = Middle Center, Preview.

Масштабирование по осям отдельно: в Transform снимите цепочку и введите новое значение только в поле W (или H) – объект растянется по одной оси. Вводите единицы явно (например «20 mm»), если нужно конвертирование.

Контроль штрихов и эффектов: в диалогах Scale и Transform Each следите за чекбоксом «Scale Strokes & Effects». Если нужен точный внешний вид линии при изменении размера – включите; если хотите сохранить толщину штриха – отключите.

Короткая рабочая сводка: 1) для быстрого – рамка + Shift / Alt(Option); 2) для процента – Scale dialog (S) с Preview; 3) для абсолютных размеров – Transform (W/H) и иконка цепочки; 4) для точного поворота – Rotate dialog (R) или Alt/Option+клик для установки центра; 5) для серии объектов – Transform Each. Всегда проверяйте Preview и состояние «Scale Strokes & Effects» перед применением.

Выравнивание, привязка к сетке и центрирование на артборде

Для точного размещения треугольника используйте панель «Align» (Окно → Выравнивание). Выделите фигуру и выберите опцию «Выравнять по артборду», затем примените горизонтальное и вертикальное центрирование. Объект мгновенно окажется в центре рабочей области.

Чтобы контролировать расположение по сетке, активируйте «View → Show Grid» и включите «View → Snap to Grid». При перемещении треугольник будет привязываться к пересечениям линий, что удобно для построения симметричных композиций.

При необходимости точной привязки к направляющим используйте «View → Smart Guides». Они позволяют фиксировать вершины треугольника к ключевым точкам других объектов или к центру артборда. Это исключает смещение и упрощает дальнейшее масштабирование.

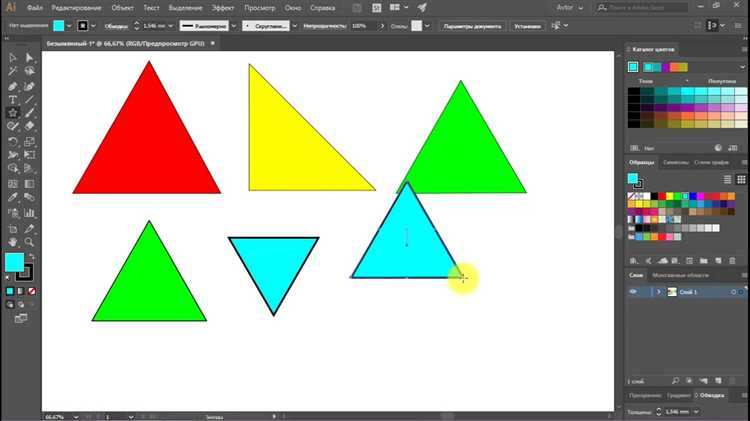

Оформление: заливка, обводка, сглаживание углов и экспорт в нужном формате

Заливка: выбирайте режим документа под задачу – RGB для экрана, CMYK для печати (Файл → Режим документа). Создавайте глобальные образцы в Окно → Образцы (поставьте «Глобальный»), чтобы менять цвет одновременно у всех фигур. Для точной подгонки вводите значения: HEX для веба (например #1E90FF), RGB числа (R:30 G:144 B:255) или CMYK в процентах для печати.

Градиенты и сложные заливки: Окно → Градиент – linear, radial, freeform. Указывайте угол в градусах (90° для вертикали), позицию стопов в процентах (0%, 30%, 100%) и числовой Midpoint для контроля перехода. Для полупрозрачных бликов добавьте второй fill через Окно → Внешний вид, задайте заливку и уменьшите непрозрачность стопа до 10–30%.

Маски непрозрачности: Окно → Прозрачность → Make Mask. В маске белые участки показывают, чёрные – скрывают; градиент в маске даёт плавный фейд без изменения исходной геометрии.

Обводка: Окно → Обводка. Рекомендации по толщине (единицы документа): иконки 24–48 px → 1–2 px; элементы UI 48–96 px → 2–4 px; крупные иллюстрации → 4–12 px. Выравнивание обводки: Center/Inside/Outside – используйте Inside при строгой точности размеров, Outside для печатных контуров. Для пиксельной чёткости включите «Выравнивать к сетке пикселей» в панели Трансформирование.

Параметры конца и соединения обводки: в панели Обводка задавайте Caps (Butt/Round/Projecting) и Joins (Miter/Round/Bevel). Для плавных углов выбирайте Round Join; при острых углах и толстой обводке снижайте Miter Limit (по умолчанию 4) или переключайтесь на Bevel, чтобы избежать длинных «шпилей».

Даши и профиль толщины: в панели Обводка задайте шаблон штрихов (длина/интервал). Для органичных форм используйте Width Tool (Shift+W) и сохраните профиль через Width Profile – это удобнее, чем вручную создавать набор обводок для повторяющихся объектов.

Сглаживание углов (Live Corners): выберите фигуру, активируйте Прямое выделение (A), кликните опорную точку – появится маркер угла; перетащите маркер или двойной клик для ввода точного радиуса. Практические значения: для иконок 24–48 px – радиус 2–4 px; для логотипов и штампов в печати – 0.5–2 mm, в зависимости от финального размера. Альтернатива: Эффект → Стилизация → Скруглить углы – эффект остаётся в Внешний вид и легко правится.

Подготовка перед экспортом: если приёмник не поддерживает обводки, эффекты или live-corner профили, выполните Объект → Преобразовать обводку в контур (Object → Path → Outline Stroke) и Объект → Расширить / Expand Appearance для эффектов. Всегда сохраняйте копию исходного AI-файла перед этими операциями.

SVG – советы: Файл → Экспорт → Экспортировать как… → SVG или Файл → Экспорт → Экспорт для экранов. Настройки: Styling – Presentation Attributes, Fonts – Convert to Outlines, Images – Embed, Decimal Places – 2 для иконок, 3–4 для сложной векторной графики; включите Minify. Оставлять responsive = отключено, если нужен фиксированный artboard. Если использованы live-эффекты, лучше Expand до экспорта.

PNG / JPEG – советы: Экспорт для экранов (Export for Screens) – задавайте масштабы 1×, 2× (retina), 3×. PNG-24 для графики с плоскими цветами и прозрачностью; JPEG для фотоподобных изображений, качество 70–85% для баланса веса/качества. Для печати экспортируйте растровый файл с 300 ppi; для веба обычно 72–96 ppi.

PDF / печать: Файл → Сохранить как… → Adobe PDF. Профили: Press Quality или PDF/X-4 для современной типографии; встраивайте ICC-профиль и указывайте припуск (обычно 3 мм). По требованию типографии переводите текст в контуры (Текст → Создать контуры) и расправляйте прозрачности (Объект → Flatten Transparency) с 300 ppi для растровых областей.

Короткий чек-лист перед отправкой: установить режим цвета документа, создать глобальные образцы, выровнять обводки к сетке пикселей при необходимости, применить нужные Join/Cap, скруглить уголки числовыми значениями, преобразовать обводки/эффекты для совместимости и экспортировать с правильной точностью (SVG decimals, PNG/JPEG scale, PDF профиль). Сохраните исходник отдельно.

Вопрос-ответ:

Как нарисовать равносторонний треугольник в Illustrator?

Чтобы создать равносторонний треугольник, используйте инструмент «Многоугольник». Нажмите на рабочую область и в появившемся окне задайте количество сторон — 3. Затем удерживайте клавишу Shift при растягивании фигуры, чтобы сохранить равные стороны и правильные углы.

Можно ли изменить угол наклона треугольника после его создания?

Да, для этого выделите треугольник и используйте инструмент «Поворот» или активируйте панель «Свойства», где можно задать точное значение угла. Также можно кликнуть на фигуру правой кнопкой мыши, выбрать «Трансформировать» → «Повернуть» и указать нужный градус.

Как добавить заливку и обводку треугольнику?

Выберите треугольник с помощью инструмента «Выделение». Для заливки используйте панель «Цвет» или «Образцы», выбирая желаемый цвет. Для обводки откройте панель «Обводка» и установите толщину линии, а также стиль, например, пунктир или сплошная линия.

Можно ли создать треугольник с произвольными сторонами?

Да, для этого используют инструмент «Прямое перо» или «Перо». Просто ставьте точки в нужных местах, соединяя их линиями. После создания фигуры можно корректировать отдельные узлы с помощью инструмента «Прямое выделение», чтобы изменить длину сторон или углы.

Как сохранить треугольник для последующего использования в других документах?

Выделите треугольник и перетащите его в панель «Образцы», чтобы создать собственный узор или символ. После этого его можно вставлять в любые новые документы Illustrator, сохраняя все свойства заливки, обводки и формы.

Как нарисовать правильный треугольник в Illustrator?

Чтобы создать правильный треугольник, выберите инструмент «Многоугольник». Затем кликните на рабочей области и в появившемся окне задайте количество сторон — 3. После этого установите желаемый размер и нажмите «ОК». Если нужно, треугольник можно повернуть, используя инструмент «Поворот» или указав точный угол в панели свойств.

Можно ли изменить форму треугольника после его создания?

Да, в Illustrator можно корректировать треугольник после того, как он создан. Для этого выберите его инструментом «Выделение» или «Прямое выделение». Перетаскивая узлы, вы можете менять длину сторон и углы. Если хотите сохранить равнобедренную или равностороннюю форму, стоит использовать направляющие или включить привязку к сетке. Также можно применять панели «Трансформация» и «Свойства», чтобы вводить точные размеры и углы, что удобно для точной верстки или дизайна.
