Угловое окно в ArchiCAD позволяет объединить два фасада, создавая непрерывное остекление и расширяя визуальное пространство интерьера. Для корректного проектирования важно учитывать точные размеры стен, толщину перегородок и расположение опорных конструкций, чтобы избежать ошибок при интеграции окна в модель.
Процесс начинается с выбора типа окна и его профиля в библиотеке ArchiCAD. Рекомендуется использовать стандартные модификаторы, такие как Frame Width и Glass Thickness, которые гарантируют совместимость с другими элементами проекта и упрощают настройку параметров отклонения или угла соединения стекол.
Следующий этап – определение угла соединения и установка направляющих. ArchiCAD позволяет точно задать угол с шагом до 0,1 градуса, что важно для соблюдения геометрии фасада. Для упрощения контроля рекомендуются включить отображение вспомогательных линий и сетки, чтобы визуально проверить совпадение всех граней окна с несущими элементами.
Выбор типа окна для угловой конструкции
Для угловых окон в ArchiCAD оптимальными считаются модульные и кассетные конструкции. Модульные окна позволяют соединять два стандартных блока под прямым углом без дополнительных подрезок, обеспечивая точное совпадение рам и минимальные зазоры. Кассетные системы применимы при необходимости интеграции с остекленными угловыми фасадами и позволяют устанавливать широкие проемы до 3 метров без вертикальных промежуточных элементов.
Следует учитывать тип открывания: створчатые окна подходят для вентиляции и легкой очистки, раздвижные конструкции экономят внутреннее пространство и позволяют устанавливать панорамное остекление. Поворотно-откидные створки обеспечивают универсальность эксплуатации при ограниченном пространстве вокруг угла.
Материалы рам влияют на долговечность и эстетику. Алюминиевые профили выдерживают большие размеры и тяжесть стеклопакета, дерево сохраняет теплоизоляцию и визуально гармонирует с интерьером, комбинированные системы дают баланс прочности и дизайна. В ArchiCAD необходимо выбирать соответствующий библиотечный элемент с учетом толщины профиля и параметров остекления.
Для точного подбора рекомендуется задавать ширину проема, глубину фальца и расположение крепежных элементов. Встроенные инструменты ArchiCAD позволяют проверить стыковку рам, угловые сопряжения и выравнивание стекол, что снижает риск ошибок на этапе проектирования.
Настройка размеров и пропорций углового окна
В ArchiCAD размеры углового окна задаются через параметры ширины, высоты и глубины монтажного проёма. Для корректного отображения конструкции важно учитывать соотношение сторон каждой створки и суммарные габариты окна по обеим стенам.
Для точной настройки следуйте этим шагам:
- Выберите инструмент «Окно» и активируйте режим редактирования параметров.
- В поле «Ширина» укажите значение для первой створки. Оно должно соответствовать минимальному стандарту проёма в проекте, обычно от 60 см до 120 см.
- Задайте ширину второй створки, учитывая, что угловое соединение требует симметрии или заранее рассчитанного смещения.
- Высоту окна установите с учётом уровня подоконника и общей высоты стены. Оптимально 90–150 см от пола до нижнего края окна для жилых помещений.
- Проверьте глубину монтажного проёма, чтобы створки не выступали за пределы стен и сохраняли герметичность соединения угла.
Для сохранения пропорций используйте инструмент «Пропорциональное масштабирование». Он автоматически корректирует ширину и высоту при изменении одного из параметров.
При сложных угловых формах рекомендуется:
- Включать сетку привязки для точного выравнивания угловых линий.
- Использовать визуализацию 3D для проверки внешнего вида и пропорций.
- Проверять размеры створок относительно соседних элементов, таких как двери и смежные окна.
Все изменения размеров фиксируются в панели «Информация о выбранном объекте», что позволяет сохранить проектную точность и избежать ошибок при монтаже.
Размещение окна на пересечении стен
В ArchiCAD угловое окно создаётся через пересечение двух стен, соединённых в угловой точке. Для корректного размещения сначала необходимо проверить пересечение стен: обе стены должны иметь одинаковую высоту и толщину перекрытий, чтобы рамка окна вписалась без смещений.
Выберите инструмент «Окно», активируйте режим вставки «На пересечении стен». Кликните по угловой точке, где пересекаются стены. ArchiCAD автоматически подстроит геометрию рамки под угол, однако точное положение можно скорректировать, изменяя смещение от внутреннего или внешнего угла стен.
Для точной подгонки пропорций окна используйте панели Размеры и Смещения в настройках окна. Важно проверять, чтобы сторона окна на каждой стене была пропорциональна толщине и длине стен, иначе возникнут зазоры или перекрытия.
При необходимости сдвига углового окна относительно пересечения используйте опцию Смещение по осям стен. Она позволяет задать отдельное смещение для каждой стороны окна, что обеспечивает точное выравнивание с внутренними и внешними гранями стен.
После размещения окна обязательно проверить 3D-просмотр на наличие пересечений с другими конструкциями и корректность примыканий к углу. Корректная подгонка предотвращает ошибки при дальнейшей визуализации и расчёте фасадов.
Настройка соединения стеклопакетов в углу
В ArchiCAD корректное соединение стеклопакетов в угловом окне достигается через точную настройку геометрии и параметров профилей. Начните с выбора типа стеклопакета, который поддерживает прямое или скосное угловое соединение. В параметрах окна установите точку соединения стеклопакетов на внутренний или внешний угол, в зависимости от архитектурной задачи.
При использовании прямого соединения обеспечьте, чтобы профиль рам имел точные размеры с учетом толщины стекла и уплотнителей. Для этого в диалоговом окне «Редактирование профиля» задайте значения ширины и глубины профиля, совпадающие с фактическими характеристиками выбранного стеклопакета.
Если планируется скосное соединение, настройте угол среза рам в пределах 45°–135°, используя инструмент «Скос профиля». Убедитесь, что уплотнительные резинки правильно расположены в угловой точке, чтобы исключить зазоры и утечки тепла. В ArchiCAD для проверки точности можно включить визуализацию соединений в 3D и использовать режим «Отображение профиля стеклопакета».
Дополнительно рекомендуется проверить совпадение линий стекол и рам в плане. Для этого примените функцию «Привязка к узлам стены» и отрегулируйте смещение стеклопакета относительно стены. При необходимости внесите корректировки через вкладку «Сдвиг стеклопакета», чтобы добиться равномерного зазора и симметричного внешнего вида угла.
Для финальной проверки соединений используйте 3D-визуализацию с прозрачными стенами и активной сеткой узлов профиля. Это позволяет выявить возможные перекрытия или несовпадения стекол и профилей до этапа производства, что существенно снижает риск ошибок при изготовлении и монтаже.
Использование точных параметров соединения в ArchiCAD обеспечивает стабильность конструкции, правильное распределение нагрузок и оптимальные теплотехнические характеристики углового окна.
Применение откосов и подоконников для углового окна
В ArchiCAD откосы для угловых окон задаются через инструмент «Откосы» в настройках окна. Для точного сопряжения с углом стен рекомендуется устанавливать одинаковую толщину откоса с обеих сторон, обычно 100–150 мм, в зависимости от толщины стены. В параметрах можно задать материал откоса, например, гипсокартон или MDF, для корректного визуального отображения в 3D-модели.
Подоконник для углового окна следует размещать с учетом пересечения двух стен. Оптимальная длина подоконника определяется по внутреннему размеру оконного проема, с выступом 20–40 мм за пределы стены для удобства монтажа. В ArchiCAD подоконник создается через инструмент «Подоконники», где задаются высота, толщина и материал. Для угловых окон рекомендуется использовать цельный подоконник, соединяющий обе стороны, либо устанавливать два отдельных элемента с точным сопряжением по углу.
Для корректной визуализации стыков откоса и подоконника применяются соединительные элементы, доступные в свойствах окна. В 3D-режиме необходимо проверять отсутствие зазоров в углу и корректировать положение подоконника по высоте относительно откосов. При использовании встроенных библиотек ArchiCAD допускается настройка радиусов закруглений на внутреннем углу подоконника для плавного перехода.
Применение откосов и подоконников в ArchiCAD влияет на точность чертежей и спецификаций. При создании монтажных схем рекомендуется фиксировать размеры откосов и подоконников в миллиметрах и проверять совпадение с проектными отметками, чтобы обеспечить правильное соединение всех элементов углового окна в реальном строительстве.

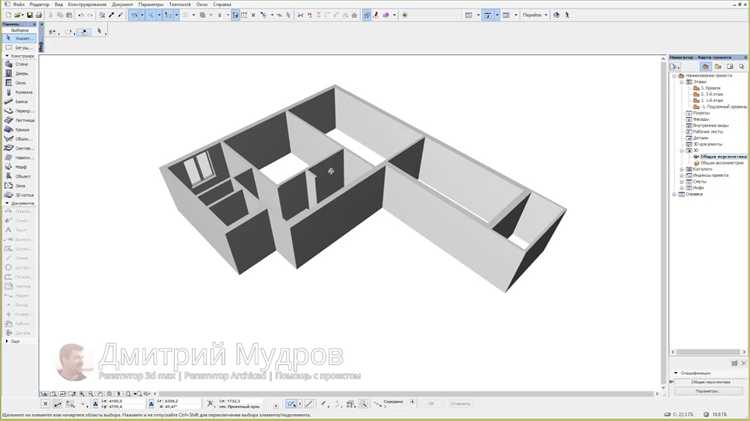

Проверка видимости и отображения в 3D и плане
После установки углового окна необходимо проверить его корректное отображение в плане и 3D-виде. В ArchiCAD откройте план этажа и убедитесь, что окно правильно закреплено между пересекающимися стенами. Проверьте линию контура, чтобы не было пересечений или разрывов.
В 3D-окне убедитесь, что угловая часть стеклопакета отображается без искажений. Включите режим отображения всех элементов, чтобы выявить возможные ошибки соединений или несоответствия толщины рам. Для точной визуализации используйте скрытие/показ слоев, чтобы проверить внутренние структуры откосов и подоконников.
Проверьте высоту и положение подоконника в 3D, чтобы совпадало с планом. Если обнаружены несоответствия, скорректируйте параметры смещения и глубины окна в настройках элемента. Используйте инструмент «Инфо о элементе», чтобы убедиться в правильности размеров и углов.
Для контроля визуализации стекол активируйте прозрачность материала в 3D-виде и убедитесь, что световые эффекты корректно отображаются на пересечении стен. При необходимости скорректируйте параметры соединения рам, чтобы избежать визуальных разрывов и наложений.
Повторите проверку в нескольких планах и видах разрезов, чтобы убедиться в стабильности отображения на всех этажах и при различных углах обзора. Сохраняйте промежуточные версии проекта перед внесением изменений, чтобы можно было откатиться при обнаружении ошибок.
Сохранение и повторное использование углового окна
После завершения настройки углового окна в ArchiCAD его следует сохранить как набор элементов или объект GDL для повторного использования. Для этого выделите окно и откройте меню Файл → Сохранить как объект. Укажите название, категорию и при необходимости добавьте описание, чтобы облегчить поиск в библиотеке.
Сохранённый объект сохраняет все параметры: размеры, стиль рам, соединения стеклопакетов, откосы и подоконники. Это позволяет использовать окно в других проектах без повторной настройки. Для вставки объекта откройте Библиотеку объектов, выберите нужный файл и разместите его на пересечении стен с точностью до миллиметра.
Для стандартизации в проектах рекомендуется создать отдельную папку с угловыми окнами, классифицированными по типу стеклопакета и ширине профиля. При изменении параметров окна в будущем достаточно обновить объект, после чего все экземпляры, использованные в проекте, автоматически примут новые значения.
Использование сохранённых объектов ускоряет работу, уменьшает риск ошибок при ручной настройке и обеспечивает единообразие архитектурного решения на всех этажах и в разных проектах.
Вопрос-ответ:
Как правильно определить место установки углового окна в ArchiCAD?
Для точного размещения углового окна необходимо учитывать толщину и направление смежных стен. В ArchiCAD можно включить привязку к углам и сетке, чтобы окно точно совпадало с пересечением стен. Рекомендуется проверить положение окна как в плане, так и в 3D-виде, чтобы убедиться, что оно не выступает за пределы конструкций и не перекрывает элементы интерьера.
Можно ли создать угловое окно с нестандартными размерами стеклопакета?
Да, ArchiCAD позволяет настраивать размеры стеклопакетов вручную. В параметрах окна можно задать ширину и высоту каждой секции, а также толщину стекла и рам. После ввода нестандартных размеров важно проверить стыки в углу, чтобы убедиться, что соединение стеклопакетов корректно отображается и не создает перекосов в 3D-модели.
Каким образом применяются откосы и подоконники к угловому окну?
Откосы и подоконники присоединяются через вкладку «Откосы и подоконники» в настройках окна. Для углового окна рекомендуется создавать отдельные элементы для каждой стороны, чтобы можно было гибко управлять их размерами и формой. После установки важно проверить визуализацию в 3D, чтобы убедиться, что элементы не пересекаются и не создают визуальных дефектов на стыке стен.
Как сохранить угловое окно для повторного использования в других проектах?
В ArchiCAD угловое окно можно сохранить как объект пользователя. Для этого выбирают окно, затем через меню «Файл» → «Сохранить как объект» задают имя и категорию. Сохранённый объект можно вставлять в новые проекты, при этом сохраняются все настройки размеров, соединений стеклопакетов и элементов откосов. Это позволяет ускорить работу и сохранять единообразие в дизайне разных проектов.
