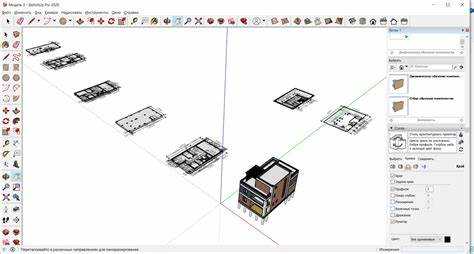

Как сделать спецификацию материалов в sketchup

В SketchUp точное ведение спецификации материалов повышает эффективность проектирования и сокращает ошибки при закупке. На практике это означает, что каждый объект модели должен иметь назначенный материал с указанием типа, плотности, цвета и текстуры. Такие данные позволяют сразу оценить количество и стоимость используемых ресурсов.

Процесс начинается с правильной организации модели: все элементы разделяются на группы и компоненты. Для компонентов создаются уникальные материалы, чтобы при экспорте спецификации избежать дублирования и неточностей. Важно использовать библиотеку материалов SketchUp и при необходимости импортировать текстуры с реальными параметрами плотности и размеров.

Следующий шаг – присвоение материалов объектам и проверка их отображения в режиме визуализации. Использование панели Entity Info позволяет контролировать, где и какой материал применяется, а Outliner обеспечивает быстрый доступ к структуре модели. После этого можно формировать отчет по спецификации, экспортируя данные в Excel или специализированное ПО для строительного учета, включая наименование, единицы измерения, количество и стоимость.

Соблюдение этих шагов гарантирует, что спецификация материалов будет точной, актуальной и готовой к использованию на стадии сметы и закупок, что минимизирует ошибки и ускоряет подготовку проекта к реализации.

Подготовка модели и проверка геометрии перед спецификацией

Перед созданием спецификации материалов в SketchUp необходимо убедиться в корректности модели. Начните с проверки масштабирования: используйте инструмент «Линейка» для измерения ключевых элементов. Все размеры должны соответствовать реальным параметрам проекта с точностью до миллиметра.

Очистите модель от лишних объектов и компонентов. Удалите скрытые грани, незавершённые группы и дубликаты, чтобы предотвратить ошибки при подсчёте материалов. Для этого воспользуйтесь функцией «Очистить» в меню «Модель» или плагином CleanUp³.

Проверьте геометрию на пересечения и неверно ориентированные грани. Используйте инструменты «Проверка плоскостей» и «Инверсия нормалей». Все внешние грани должны быть направлены наружу, внутренние – внутрь, чтобы правильно рассчитывать площадь поверхности для покрытия.

Убедитесь, что все элементы сгруппированы или превращены в компоненты. Несвязанные линии и плоскости затрудняют назначение материалов и могут привести к двойному учёту. Группы компонентов следует именовать по категориям: стены, полы, двери, мебель.

Проведите проверку слоёв и тегов. Все объекты должны иметь корректные теги для фильтрации при создании спецификации. Исключите объекты с тегом «Без тега», чтобы избежать их случайного включения в отчёт.

Используйте инструмент «Информационная панель» для контроля объёмов и площадей. Это позволит заранее оценить расход материалов и выявить потенциальные ошибки в структуре модели. После выполнения всех проверок можно переходить к генерации спецификации без риска пропустить элементы или исказить данные.

Импорт и настройка текстур для последующего учета материалов

Для точного учета материалов в SketchUp необходимо корректно импортировать и настроить текстуры. Начните с подготовки файлов текстур в форматах JPEG, PNG или TIFF. Размер изображения не должен превышать 2048×2048 пикселей для оптимальной производительности.

Алгоритм действий:

1. Откройте окно «Материалы» (Window → Materials).
2. Выберите категорию или создайте новую, чтобы структурировать импортируемые текстуры.
3. Нажмите «Создать материал» и выберите «Импортировать текстуру».
4. Укажите путь к файлу текстуры на компьютере и загрузите изображение.

После импорта важно настроить масштаб и ориентацию текстуры:

• Используйте инструмент «Положение текстуры» для привязки изображения к граням модели. Текстура должна повторяться без видимых стыков.
• Настройте размер в свойствах материала, указав точные физические размеры поверхности, например, 1200 мм × 600 мм для плитки.
• Для сложных поверхностей применяйте функцию «Вращение текстуры», чтобы совпадение узоров было корректным на всех гранях.
• При необходимости используйте прозрачность и альфа-канал, чтобы отделить фон от изображения.

Для последующего учета материалов рекомендуется:

• Сохранять каждый материал с уникальным именем, включающим тип и размер, например: «Дуб_1200x600».
• Использовать консистентное разрешение текстур для всех элементов проекта, чтобы расчеты площади были точными.
• Создавать группы или компоненты с привязанными материалами, чтобы избежать дублирования и ошибок при подсчете.

Правильный импорт и настройка текстур обеспечивают точные расчеты расхода материалов, упрощают экспорт спецификаций и минимизируют ошибки при визуализации и производстве.

Назначение материалов объектам и группам в SketchUp

В SketchUp материал можно назначить как отдельным граням, так и целым объектам или группам. Для назначения выделите объект или группу и активируйте панель Материалы. Выбор материала осуществляется через библиотеку или собственные текстуры, загруженные пользователем.

Если объект состоит из нескольких компонентов, материал, назначенный на группу, распространяется на все вложенные элементы. Для сохранения уникальных свойств отдельных граней внутри группы используйте инструмент «Выбрать грань» и назначайте материалы локально. Это позволяет комбинировать разные покрытия на одном объекте без дублирования компонентов.

Для точного позиционирования текстур применяйте инструмент «Редактирование материала», где можно масштабировать, вращать и смещать изображение материала. Это особенно важно для материалов с повторяющимся узором, чтобы избежать визуального искажения при рендеринге.

При работе с группами полезно применять назначение материала через контекстное меню. Щелчок правой кнопкой на объекте открывает меню, где доступно применение выбранного материала ко всей группе или только к выделенной грани. Такой подход сокращает количество лишних операций и сохраняет структуру модели.

Для организации проекта рекомендуется создавать отдельные группы для элементов с уникальными материалами. Это упрощает дальнейшую генерацию спецификаций и экспорт в сторонние программы, где материалы сохраняют свои свойства и назначения.

Использование инструментов «Материалы» и «Информация о модели» для учета

Для точного учета материалов в SketchUp используйте сочетание панели «Материалы» и окна «Информация о модели». Эти инструменты позволяют идентифицировать каждый применяемый материал, контролировать его параметры и получать данные для смет.

1. Откройте панель «Материалы» через меню «Окно» → «Материалы». Здесь отображаются все материалы, примененные к объектам в модели.

2. Выберите материал, чтобы увидеть его свойства: цвет, текстуру, масштаб текстуры, прозрачность. Для точного учета важно фиксировать именно эти параметры, так как они влияют на расход.

3. Используйте инструмент «Пипетка», чтобы определить материал конкретного элемента. Это позволяет избежать дублирования идентичных материалов с разными названиями.

4. С помощью «Информации о модели» можно получить суммарные данные по количеству граней, площадям поверхностей и объему объектов. В меню «Окно» → «Информация о модели» откройте вкладку «Статистика» и отметьте опцию «Показывать материал». Это позволит увидеть, сколько поверхности каждого материала используется в проекте.

5. Для контроля расхода создавайте отдельные группы или компоненты с уникальными материалами. SketchUp автоматически связывает материал с компонентом, что упрощает подсчет и корректировку.

6. Экспорт данных о материалах можно осуществлять через плагины или вручную, записывая названия материалов и площади. Эти данные станут основой для составления спецификаций и смет.

Сочетание этих инструментов позволяет вести точный учет материалов без необходимости вручную измерять каждую поверхность, ускоряя подготовку проектной документации и минимизируя ошибки в расчетах.

Создание таблицы материалов вручную в SketchUp

Для ручного формирования таблицы материалов в SketchUp откройте окно «Инструктор по материалам» и выберите все используемые материалы в модели. Зафиксируйте их названия, тип текстуры, размер плитки и цвет.

Откройте текстовый редактор или Excel и создайте таблицу с колонками: «Название материала», «Тип», «Размер/толщина», «Цвет», «Примечания». В колонку «Название материала» внесите точные имена, которые отображаются в SketchUp. В колонку «Тип» укажите, например, «дерево», «металл», «камень».

Размеры текстур фиксируйте в миллиметрах или сантиметрах. Если материал бесшовный, отметьте это в отдельной колонке или примечании. Цвет указывайте по визуальной идентификации, используя Hex-коды для точности при необходимости.

Для упрощения контроля добавьте колонку «Использование в модели», где перечислите объекты или поверхности, на которых применен материал. Это позволит легко выявлять лишние или повторяющиеся материалы.

После заполнения таблицы сохраните файл в формате XLSX или CSV для дальнейшей интеграции с чертежами или отчетами. В SketchUp можно сопоставить данные вручную с помощью меток или тегов, чтобы поддерживать актуальность таблицы при изменениях модели.

Экспорт спецификации материалов в Excel или CSV

После подготовки спецификации материалов в SketchUp откройте окно «Отчёты» через меню «Файл» → «Отчёты» → «Создать отчёт». Выберите тип отчёта «Материалы», отметьте нужные поля: название материала, количество, площадь покрытия, стоимость. Для точного расчёта площади покрытия убедитесь, что единицы измерения модели соответствуют метрам или миллиметрам, а толщина материала указана корректно.

Нажмите кнопку «Экспорт» и выберите формат файла: CSV или Excel. Формат CSV предпочтителен для последующей обработки в сторонних системах, Excel удобен для быстрого анализа и построения сводных таблиц. В диалоговом окне экспорта задайте разделитель (обычно запятая или точка с запятой) и включите заголовки столбцов для корректного сопоставления данных.

После экспорта CSV-файл можно открыть в Excel, LibreOffice или Google Sheets. При работе с Excel убедитесь, что числовые значения и единицы измерения распознаны корректно, иначе необходимо использовать функцию «Текст по столбцам» для разделения данных. Для удобства фильтрации создайте таблицу Excel с диапазоном данных и примените автосортировку по материалу, количеству или стоимости.

При регулярной работе с экспортом рекомендуется сохранять шаблон отчёта в SketchUp, чтобы каждый новый проект автоматически формировал спецификацию с одинаковыми полями и форматированием, минимизируя ручную корректировку при открытии в Excel или CSV.

Автоматизация подсчета материалов с помощью плагинов

Для ускорения создания спецификации в SketchUp применяются плагины, которые автоматически собирают данные о материалах и объемах. Один из популярных инструментов – CutList, который анализирует модель, выделяет элементы по типам материалов и генерирует список с размерами и количеством. Плагин поддерживает экспорт в CSV и Excel, что облегчает передачу данных в бухгалтерию или производство.

Еще один эффективный инструмент – Quantifier Pro. Он позволяет не только подсчитывать площадь и объем материалов, но и учитывать толщину, плотность и вес, автоматически суммируя результаты по категориям. Пользователь может задать фильтры по слоям, тегам или группам, чтобы исключить вспомогательные объекты из расчета.

Для деревянных конструкций и мебели удобно использовать Skalp, который интегрируется с CutList и предоставляет точные данные по раскрою листов фанеры или ДСП, автоматически создавая оптимальные схемы распила.

Все плагины требуют корректной структуры модели: элементы должны быть сгруппированы по типам материалов, а текстуры назначены через стандартные материалы SketchUp. Рекомендуется создавать отдельные слои для отделочных и конструктивных элементов, чтобы плагин не включал лишние объекты в расчет.

Настройка автоматизации включает выбор единиц измерения, проверку масштабов объектов и контроль дублирующихся компонентов. После первичного анализа рекомендуется проверять список на совпадение с реальными размерами деталей, так как некоторые плагины не учитывают нестандартные формы или скругленные элементы.

Использование этих инструментов снижает трудозатраты на подсчет материалов до 70%, минимизирует ошибки и позволяет сразу получать готовые данные для закупок и планирования производства.

Проверка и корректировка спецификации перед передачей заказчику

После формирования спецификации материалов в SketchUp необходимо провести точную проверку всех позиций. Начните с сопоставления единиц измерения: убедитесь, что длина, площадь и объем указаны в тех же единицах, что и в проектной документации. Любое несоответствие может вызвать ошибки при закупке или монтаже.

Проверяйте количество элементов по каждой категории. Для мебели и строительных конструкций сверяйте количество деталей с моделями в проекте. Используйте функцию фильтрации компонентов в SketchUp, чтобы исключить дублирующиеся элементы и убедиться, что не пропущены уникальные детали.

Контролируйте наименования и описания материалов. Названия должны полностью совпадать с внутренним стандартом компании или договором с поставщиком. Любое сокращение или неоднозначное обозначение может привести к ошибкам при заказе.

Анализируйте стоимость и расчетные параметры. Если спецификация содержит поля стоимости, проверяйте актуальные цены поставщиков и корректируйте их при необходимости. Для крупных проектов особенно важно сверять итоговую сумму с бюджетом, чтобы исключить превышения.

Перед передачей заказчику создайте экспортный файл в формате, который легко открыть без SketchUp, например, CSV или XLSX. Проверьте правильность структуры файла, наличие всех колонок и отсутствие пустых строк. После этого желательно сделать быстрый контрольный просмотр на другом устройстве, чтобы убедиться, что данные корректно отображаются.

Наконец, пройдите через спецификацию повторно с точки зрения сборки и монтажа. Проверяйте логичность последовательности позиций, чтобы подрядчик получил готовую к работе информацию. Любое несоответствие на этом этапе выявляется до закупки и предотвращает ошибки в проекте.

Вопрос-ответ:

Как в SketchUp добавить материалы для последующей спецификации?

Чтобы добавить материал, откройте панель «Материалы», выберите категорию или создайте новую, затем примените материал к объектам модели с помощью инструмента «Кисть». После этого в списке материалов будут отображаться все использованные элементы, что позволит включить их в спецификацию.

Можно ли экспортировать спецификацию материалов из SketchUp в Excel?

Да, для этого сначала необходимо открыть окно «Информация о модели» и выбрать вкладку «Статистика». Затем активируйте опцию «Материалы» и нажмите «Экспорт». SketchUp создаст файл в формате CSV, который легко открыть в Excel для дальнейшей работы с данными.

Как группировать похожие материалы в одной позиции спецификации?

Чтобы объединить материалы, используйте одинаковые имена и категории в панели «Материалы». При экспорте SketchUp автоматически сгруппирует одинаковые материалы, суммируя их площадь или объем. Это удобно для упрощения документации и сокращения повторов в спецификации.

Можно ли указать толщину и тип материала в спецификации SketchUp?

Да, SketchUp позволяет создавать пользовательские свойства для каждого материала. В окне «Свойства» можно добавить поля, где указывается толщина, тип, цвет или другие характеристики. Эти данные затем включаются в экспортируемую таблицу, что делает спецификацию более информативной.

Какие ошибки чаще всего возникают при составлении спецификации в SketchUp?

Наиболее частые ошибки связаны с дублированием материалов, когда один и тот же элемент применяется в разных вариантах и имеет разные названия. Также встречается проблема с неверно указаными единицами измерения, например, площадь указана в м² вместо см². Чтобы избежать таких проблем, перед экспортом проверяйте список материалов и корректируйте названия и свойства.

Как создать спецификацию материалов для проекта в SketchUp?

Чтобы сформировать спецификацию материалов в SketchUp, сначала нужно правильно подготовить модель. Все элементы следует сгруппировать и назначить им материалы через панель «Материалы». После этого откройте инструмент «Отчеты» или «Generate Report», где можно выбрать тип информации для выгрузки — например, названия материалов, их количество и площадь покрытия. В диалоговом окне отчета отметьте нужные поля и сохраните файл в формате CSV или Excel. Такой документ можно использовать для планирования закупок и контроля расхода материалов на строительном объекте.
