Датчик массового расхода воздуха (ДМРВ) на ВАЗ 2114 напрямую влияет на точность подачи топлива и работу двигателя в целом. Его неисправность проявляется нестабильными оборотами холостого хода, увеличенным расходом топлива и появлением рывков при ускорении. Определить состояние ДМРВ можно без применения сложного оборудования, используя мультиметр и визуальный осмотр.
Для более точной диагностики можно проверить сопротивление нагревательного элемента датчика. При температуре окружающей среды около 20°C оно должно находиться в пределах 2,3–2,7 Ом. Любые отклонения от этих значений свидетельствуют о необходимости замены ДМРВ. Кроме того, регулярная чистка датчика специальными аэрозолями позволяет продлить срок его службы и сохранить точность работы системы впрыска.
Пошаговая проверка своими руками на ВАЗ 2114 включает отключение питания, измерение напряжений и сопротивлений, а также оценку визуального состояния сенсора. Соблюдение этих процедур позволяет определить работоспособность датчика без обращения в сервис, экономя время и средства на диагностику.
Проверка ДМРВ на ВАЗ 2114 своими руками
Дополнительно можно проверить отклик ДМРВ на подачу воздуха. Слегка продуйте канал датчика через шланг и наблюдайте изменение напряжения на мультиметре. Быстрое и равномерное изменение показывает исправность сенсора, задержка или скачки указывают на загрязнение или неисправность.
Если есть доступ к диагностическому адаптеру, подключите его к ЭБУ и проверьте реальные значения расхода воздуха. Несоответствие заявленным параметрам также сигнализирует о проблемах ДМРВ. Очистка датчика специализированным очистителем может временно восстановить работу, но при постоянных сбоях лучше выполнить замену.
Определение признаков неисправности ДМРВ
Другой показатель – резкое увеличение расхода топлива при нормальном режиме эксплуатации. Если компьютер автомобиля получает неверные данные о количестве воздуха, смесь становится обогащённой, что отражается на повышенном потреблении бензина.
Наличие ошибки на панели приборов, например, индикатор «Check Engine», часто сопровождается кодами P0100–P0104, указывающими на проблемы с датчиком расхода воздуха. Считывание кодов через диагностический сканер позволяет точно определить неисправность.
Признаками также могут быть:
- Сложности с запуском двигателя, особенно при холодном моторе.
- Потеря мощности при ускорении или резкая «тупость» двигателя.
- Неравномерная работа топливной системы, сопровождающаяся чёрным дымом из выхлопной трубы.
- Скачки оборотов при переключении передач на автомобилях с механикой.
Для домашней диагностики ДМРВ рекомендуют использовать мультиметр. Проверка сопротивления и напряжения на контактах датчика позволяет выявить обрыв цепи или неправильную реакцию на подачу напряжения. Также возможна визуальная проверка: загрязнённые или покрытые нагаром датчики снижают точность измерений.
Регулярная проверка и своевременная очистка контактов и чувствительного элемента ДМРВ продлевает срок службы и предотвращает ухудшение работы двигателя. Игнорирование признаков неисправности может привести к повреждению катализатора и повышенному износу поршневой группы.

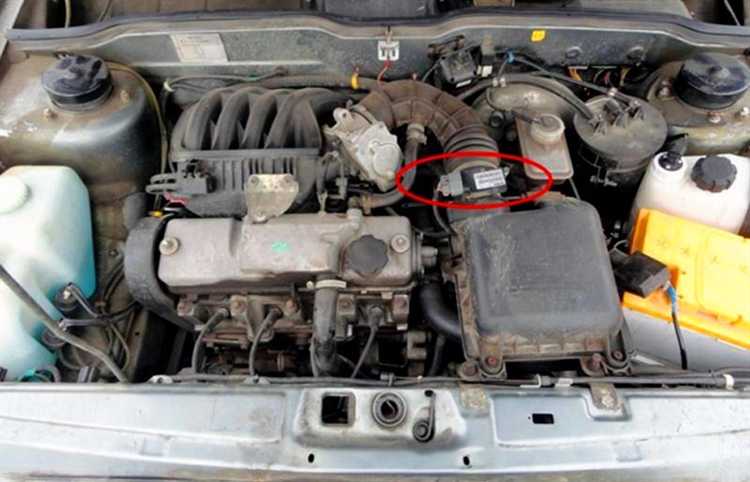

Снятие ДМРВ с двигателя ВАЗ 2114
Для демонтажа датчика массового расхода воздуха необходимо отключить клемму аккумулятора, чтобы избежать короткого замыкания. Затем отсоедините электрический разъем ДМРВ, аккуратно сжав фиксирующие защелки.
Освободите корпус датчика, отвинтив два болта крепления с помощью ключа на 8 мм. Держите датчик строго вертикально при снятии, чтобы не повредить чувствительный элемент внутри.
Перед извлечением датчика убедитесь, что шланги системы воздухозабора не натянуты и не мешают движению корпуса. Если ДМРВ снабжен уплотнительным кольцом, аккуратно снимите его и сохраните для повторной установки.
После снятия датчика очистите место установки от пыли и масляных отложений без применения абразивных средств. Это обеспечит герметичное прилегание нового или проверенного ДМРВ при обратной установке.
Храните снятый датчик в чистой коробке или пакете, исключая контакт с влагой и прямым солнечным светом, чтобы сохранить работоспособность чувствительного элемента до проверки или замены.
Визуальный осмотр и очистка датчика
Перед снятием ДМРВ необходимо убедиться в отсутствии повреждений корпуса и электрических контактов. Осмотрите разъем на наличие окисления или деформаций контактов. Корпус датчика не должен иметь трещин, сколов или следов попадания масла.
Для очистки используйте специализированный аэрозоль для датчиков массового расхода воздуха (например, CRC MAF Cleaner) или спиртовой раствор. Не применяйте ацетон, бензин или абразивные жидкости – они разрушают чувствительный элемент.
Очистку проводят аккуратно, направляя струю очистителя на проволочные или пленочные элементы внутри датчика. Не трите и не касайтесь пальцами чувствительной поверхности. После обработки дайте датчику высохнуть естественным образом в течение 15–20 минут.
При осмотре обратите внимание на состояние сетки фильтра ДМРВ. Если она забита пылью или маслом, удалите загрязнение мягкой кисточкой или продуйте сжатым воздухом низкого давления. Категорически запрещено использовать жесткие щетки или металлические предметы.
После очистки датчик можно временно подключить к разъему для проверки показаний на холостом ходу. Наличие стабильной частоты сигнала при включенном зажигании указывает на корректную работу элемента.
| Проверка | Рекомендации |
|---|---|
| Визуальный осмотр корпуса | Отсутствие трещин, следов масла и повреждений |
| Состояние разъема | Контакты чистые, без окисления и деформаций |
| Чистка чувствительного элемента | Только аэрозоль для ДМРВ, без трения, естественная сушка 15–20 минут |
| Сетка фильтра | Удаление пыли мягкой кисточкой или слабым воздухом, без повреждений |
| Тест после очистки | Стабильный сигнал при подключении к разъему на холостом ходу |
Проверка сопротивления и напряжения ДМРВ мультиметром
Отключите разъём датчика массового расхода воздуха перед измерениями. Установите мультиметр в режим измерения сопротивления. Измеряйте сопротивление между контактами подогревателя чувствительного элемента. Для ДМРВ Bosch 0 280 218 117 нормальное значение составляет 2,3–2,7 Ом при температуре 20 °C. Сопротивление выше или ниже этих значений указывает на неисправность подогревателя или обрыв цепи.
Для проверки напряжения подключите мультиметр к контактам питания датчика при включенном зажигании. Ожидаемое напряжение составляет 11,5–14 В. Падение ниже 11 В указывает на плохой контакт или проблемы с проводкой.
После завершения измерений подключите разъём обратно. Нестабильная работа двигателя или резкие изменения оборотов после проверки требуют очистки или замены ДМРВ.
Тестирование ДМРВ с помощью диагностического сканера
Для точной проверки ДМРВ на ВАЗ 2114 используется OBD-сканер с функцией чтения данных в реальном времени. Подключение осуществляется к разъему диагностики, расположенному под панелью приборов с левой стороны водителя. Перед подключением двигатель должен быть выключен, зажигание включено.
В сканере необходимо выбрать режим «Живые данные» или «Live Data». Среди параметров следует обратить внимание на поток воздуха (MAF), напряжение датчика и сигнал об отклонении температуры воздуха. Нормальные показатели для исправного ДМРВ: напряжение холостого хода 0,6–0,9 В, линейное увеличение до 4,5 В при полном открытии дросселя, изменение показаний без резких скачков.
Сканер позволяет проверить реакцию датчика на изменение оборотов. Для этого медленно увеличивают обороты двигателя до 3000–4000 об/мин. Показания MAF должны расти пропорционально, без пропусков и резких провалов. Любое застревание стрелки, резкие скачки или статичные значения сигнализируют о загрязнении или неисправности сенсора.
Дополнительно диагностический сканер фиксирует коды ошибок P0100–P0104, которые связаны с цепью ДМРВ и его сигналом. При их наличии требуется чистка или замена датчика. После вмешательства рекомендуется повторно считывать живые данные, чтобы убедиться в корректной работе системы.
Использование сканера ускоряет проверку, исключает неопределённость визуального осмотра и позволяет точно определить причину нестабильной работы двигателя, связанной с расходом воздуха.

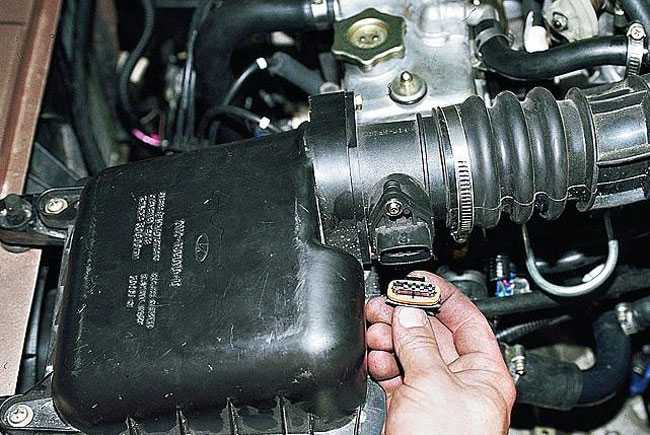

Установка и проверка работы после замены или очистки
После снятия и очистки или замены ДМРВ важно правильно установить датчик и убедиться в его корректной работе. Неправильная установка приводит к ошибкам в сигнале воздушного потока и нестабильной работе двигателя.
- Очистите место установки от пыли и масла, чтобы обеспечить плотное прилегание датчика.
- Установите ДМРВ в штатное положение на корпусе дроссельной заслонки, ориентируясь на фиксирующие выступы.
- Подключите электрический разъём, убедившись в плотном контакте всех контактов.
- Закрепите датчик болтами, избегая перетяжки, чтобы не деформировать корпус.
После установки проводят проверку работы:
- Включите зажигание без запуска двигателя и убедитесь, что контрольная лампа неисправности двигателя не горит.
- Запустите двигатель, дайте ему выйти на рабочую температуру. Холостой ход должен быть стабильным: 800–900 об/мин.
- С помощью диагностического сканера проверьте показания ДМРВ в режиме реального времени. Напряжение на датчике при открытии дроссельной заслонки должно изменяться плавно от 0,5–1 В до 4,5 В.
- При резких скачках сигнала или заниженных/завышенных показаниях повторно проверьте контакт разъёма и положение датчика.
- Проверьте реакцию двигателя на ускорение: обороты должны увеличиваться без провалов и дерганий. Любые нестабильности указывают на необходимость дополнительной калибровки или замены ДМРВ.
После успешной проверки следует выполнить обнуление адаптаций блока управления двигателем, если это предусмотрено инструкцией автомобиля. Это позволит ЭБУ корректно учитывать новые показания датчика и оптимизировать топливную смесь.
Вопрос-ответ:
Как определить, что ДМРВ на ВАЗ 2114 требует проверки?
Сигналами могут быть нестабильные обороты двигателя на холостом ходу, резкое снижение мощности при разгоне, увеличение расхода топлива и появление кода ошибки P0100-P0104 в системе диагностики. Также датчик может давать сбои после длительной эксплуатации, попадания влаги или загрязнения воздушного фильтра.
Можно ли проверить ДМРВ без снятия с двигателя?
Да, базовую проверку можно провести через диагностический сканер, который покажет текущие значения расхода воздуха и напряжения датчика. Однако для точной проверки сопротивления и визуального осмотра необходимо демонтировать ДМРВ и очистить его контакты от загрязнений.
Как определить, что датчик массового расхода воздуха (ДМРВ) на ВАЗ 2114 работает неправильно?
Признаки неисправного ДМРВ проявляются в нестабильной работе двигателя: появляются рывки при разгоне, падает мощность, увеличивается расход топлива. Также возможны трудности с запуском и нестабильные обороты холостого хода. Для точной проверки стоит замерить напряжение на контактах датчика или воспользоваться диагностическим сканером, чтобы оценить показания потока воздуха относительно нормы.
Можно ли проверить ДМРВ мультиметром без снятия датчика с двигателя?
Да, частично проверку можно провести прямо на автомобиле. Для этого нужно включить зажигание, не запуская двигатель, и измерить напряжение между контактами датчика. Норма для ВАЗ 2114 обычно составляет около 0,9–1,1 В на холостом ходу и меняется при открытии дроссельной заслонки. Если показания сильно отличаются от ожидаемых, это указывает на неисправность. Однако полный тест с точной оценкой расхода воздуха требует снятия ДМРВ или использования сканера.
Как правильно снять и очистить ДМРВ на ВАЗ 2114, чтобы не повредить его?
Сначала необходимо отключить клемму аккумулятора и разъём ДМРВ. Затем откручиваются крепёжные винты и датчик аккуратно вынимается. Для очистки используют специальные жидкости для датчиков расхода воздуха — обычный карбклинер или бензин применять нельзя, так как они повреждают чувствительный элемент. После очистки датчик оставляют до полного высыхания, затем устанавливают обратно, проверяя плотность соединений и отсутствие утечек воздуха в впускном тракте. После монтажа стоит проверить показания мультиметром или сканером, чтобы убедиться в корректной работе.
