Карбюратор Honda Dio оснащён электромагнитным клапаном (электронным жиклёром), который управляет подачей топлива на холостом ходу. Для его работы необходимы правильно подключенные провода. Ошибки в соединениях приводят к нестабильным оборотам, перерасходу топлива или невозможности запуска двигателя.
На большинстве моделей Honda Dio от карбюратора выходит два провода: чёрный с жёлтой полосой и зелёный. Чёрно-жёлтый провод подключается к цепи зажигания, откуда подаётся напряжение при запуске и работе двигателя. Зелёный провод соединяется с массой, что обеспечивает замыкание электрической цепи.
Некоторые модификации оснащены датчиком подогрева или термоэлементом для корректировки смеси в холодное время. В таких случаях количество проводов может отличаться, но принцип остаётся тем же: питание подаётся от зажигания, а второй провод уходит на массу. При подключении следует учитывать цветовую маркировку проводки, так как у Honda Dio она стандартизирована.
Для надёжного соединения рекомендуется использовать штатные разъёмы. При их отсутствии можно применить качественные клеммы с изоляцией, избегая скруток, которые окисляются и вызывают потерю контакта. Это особенно важно, так как питание электроклапана напрямую влияет на корректность работы холостого хода.
Назначение проводов карбюратора Honda Dio
Карбюратор Honda Dio оснащён электроподогревом и системой автоматического обогатителя. Для их работы используются провода, подключаемые к электрической цепи скутера. Основная задача этих соединений – подача питания на электромеханический обогатитель, который регулирует количество топлива при холодном запуске.
Первый провод отвечает за подачу напряжения 12 В от генератора или замка зажигания. Он активирует работу иглы обогатителя, которая постепенно перекрывает канал дополнительного топлива после прогрева двигателя.
Второй провод является «массовым» и обеспечивает замыкание цепи. Без надёжного контакта по этому проводу обогатитель не сможет корректно функционировать, что приведёт к трудностям при запуске или переобогащению смеси.
Правильное подключение этих проводов гарантирует стабильный холодный пуск и предотвращает излишний расход топлива. При любых нарушениях в цепи электроподогрев и автоматическая регулировка смеси перестают работать, что напрямую отражается на ресурсе двигателя.
Расположение разъёмов на карбюраторе
- С правой стороны корпуса карбюратора расположен разъём электроклапана обогатителя. Обычно это двухконтактный разъём с изоляцией чёрного или белого цвета.
- С противоположной стороны карбюратора, рядом с винтом качества смеси, можно увидеть точку выхода провода массы. Этот провод крепится к общей «минусовой» линии электропроводки.
- Разъём подачи сигнала от термодатчика (если установлен) выведен ближе к основанию карбюратора и соединяется с основной проводкой под пластиком мопеда.
Перед подключением рекомендуется сверить расположение разъёмов с электрической схемой конкретной модификации Honda Dio, так как на разных версиях модели возможны отличия в длине и цветовой маркировке проводов.
Подключение провода электроклапана обогатителя
Электроклапан обогатителя на Honda Dio получает питание от системы зажигания и работает только при запущенном двигателе. Неправильное подключение приводит к отказу автоматического подсоса и нестабильной работе на холодном пуске.
- Клапан оснащён двумя проводами: один – для подачи питания, второй – для массы.
- Провод питания обычно имеет цветовую маркировку (часто чёрный с белой полосой) и подключается к цепи, на которой появляется +12 В после запуска двигателя.
Подключение выполняется через штатный разъём, расположенный вблизи карбюратора. При его повреждении можно использовать герметичный разъём подходящего типа, соблюдая правильность полярности.
- Определить штатные провода по цвету или схеме проводки.
- Закрепить массовый провод на зелёный общий провод системы.
- Проверить наличие питания мультиметром при заведённом двигателе.
Корректно подключенный электроклапан постепенно перекрывает дополнительный канал подачи топлива по мере прогрева, обеспечивая стабильный холостой ход и снижение расхода топлива.
Куда идёт масса от карбюратора
Массовый провод от карбюратора Honda Dio соединяется с общей системой заземления скутера. Обычно он подключается к металлической части рамы, которая служит общим «минусом» для всех электрических компонентов.
Чаще всего масса от карбюратора закрепляется болтом или винтом на раме рядом с карбюратором либо в точке соединения с общей косой проводки. Важно обеспечить надёжный контакт без следов окислов и краски, иначе электроклапан обогатителя и другие элементы не будут работать корректно.
Если провод массы был отсоединён, его нужно вернуть на штатное место крепления к раме или к специально предусмотренной точке соединения с «минусом» аккумулятора. Допустимо использование металлических поверхностей двигателя, так как они также соединены с рамой через крепления.
При восстановлении контакта рекомендуется зачистить площадку под болтом и проверить плотность прижатия. Это исключит перебои в работе электроклапана и обеспечит правильное функционирование карбюратора.

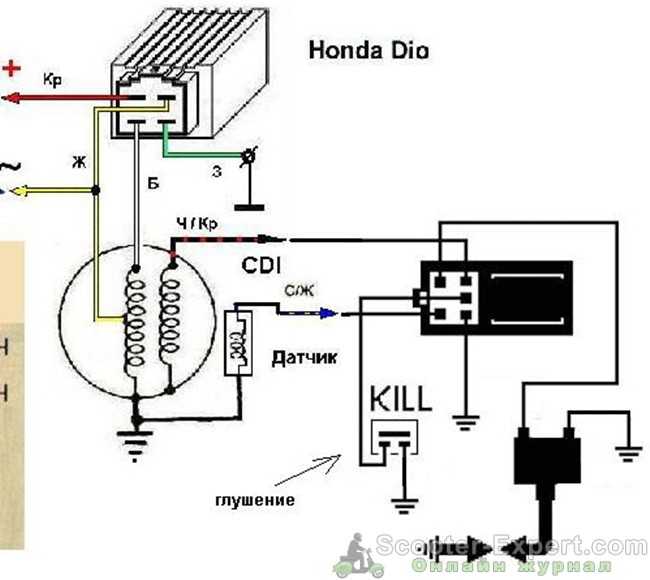

Подключение питания обогатителя к проводке скутера
Подключение выполняется через двухконтактный разъём: один провод подаёт питание, второй соединяется с массой. В штатной проводке Honda Dio питание подводится проводом жёлтого цвета, идущим от генератора. Масса обычно имеет зелёный провод и соединяется с общей точкой «минус» скутера.
Рекомендуется прозвонить провода мультиметром: при заведённом двигателе на жёлтом проводе должно фиксироваться переменное напряжение 11–14 В, на зелёном – устойчивое соединение с массой рамы. Это позволяет убедиться в правильности подключения и работоспособности цепи.

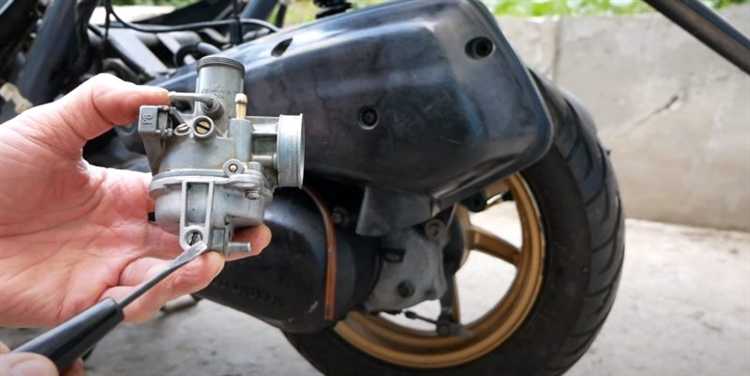

Проверка правильности подключения мультиметром
Для проверки проводки карбюратора Honda Dio используйте мультиметр в режиме измерения постоянного напряжения. Сначала убедитесь, что аккумулятор скутера полностью заряжен. Подключите черный щуп к массе скутера, красный – к контакту питания обогатителя. При включенном зажигании напряжение должно соответствовать значению аккумулятора, обычно 12 В.
Далее проверьте провод электроклапана обогатителя. Ставим мультиметр на режим проверки сопротивления. При отключенном питании сопротивление между контактом клапана и массой должно быть в пределах 50–150 Ом. Значение за пределами этого диапазона указывает на повреждение или обрыв провода.
Для подтверждения правильности подключения проводов карбюратора замерьте напряжение на разъеме подачи питания при включении ручного рычага обогатителя. Красный щуп на разъем, черный на массу. Напряжение должно появляться синхронно с нажатием рычага. Если напряжение отсутствует, провода перепутаны или имеется плохой контакт в разъеме.
Проверку целостности массы проводов выполняют мультиметром в режиме прозвонки. Один щуп на корпус карбюратора, другой на разъем массы. При правильном подключении прозвонка покажет нулевое или близкое к нулю сопротивление. Любые отклонения сигнализируют о необходимости зачистки контактов или замены провода.
После всех измерений повторно осмотрите все разъемы на предмет коррозии и надежности соединений. Любой люфт или окисленные контакты могут дать неверные показания мультиметра, что приведет к неправильной работе обогатителя.
Признаки неправильного подключения проводов
Если провода карбюратора подключены неправильно, двигатель Honda Dio может не запускаться или работать нестабильно. Один из первых признаков – отсутствие искры при попытке стартера завести мотор. Это указывает на неверное подключение провода зажигания или массы.
Другой характерный симптом – неустойчивые обороты холостого хода. Пульсации оборотов, подергивания двигателя при отсутствии нагрузки часто связаны с неправильной схемой подключения провода электроклапана обогатителя.
Проблемы с запуском в холодную погоду также могут свидетельствовать о неправильной проводке обогатителя. Если двигатель требует многократного прокручивания стартера или глохнет сразу после запуска, стоит проверить соответствие проводов к клеммам карбюратора.
Перегрев или задымление двигателя может возникнуть, если провода питания и массы перепутаны. В этом случае рекомендуется немедленно отключить питание и сверить подключение по схеме.
Кроме того, неправильное подключение может вызвать повышенный расход топлива. Если карбюратор постоянно подаёт обогащённую смесь, это указывает на некорректное подключение электроклапана обогатителя или нарушенную массу.
Практические советы по подключению и фиксации проводов
Для стабильной работы карбюратора Honda Dio важно правильно соединять провода с соответствующими контактами. Используйте только заводские разъёмы и избегайте скруток или временных соединений, которые могут вызвать перебои в подаче тока.
Перед подключением проводов убедитесь в чистоте контактов: удалите остатки окиси или грязи с клемм. Контакт должен быть плотным, без люфтов, чтобы исключить прерывание электрической цепи во время вибрации скутера.
При фиксации проводов применяйте пластиковые хомуты или специальные держатели, закрепляя их вдали от горячих элементов двигателя и движущихся частей. Излишнее натяжение проводов приведёт к повреждению изоляции, а слишком свободное крепление – к трению и перетиранию.
Следите за тем, чтобы провода не перекручивались и не образовывали петли, которые могут зацепиться за картер или раму. Оптимальная длина проводов позволяет без усилий подключать их к разъёмам, сохраняя запас на вибрацию и движение деталей.
После подключения всех проводов выполните проверку мультиметром на целостность цепи и правильное напряжение на клеммах. Это снизит риск неправильной работы обогатителя и других электронных компонентов карбюратора.
При необходимости маркируйте провода цветными бирками или термоусадкой с нанесёнными номерами, чтобы при повторной разборке не перепутать соединения.
Вопрос-ответ:
Какие провода идут от карбюратора Honda Dio и как их определить?
От карбюратора Honda Dio обычно идут три основных провода: питание электроклапана обогатителя, масса и сигнал от датчика уровня топлива. Провод питания обычно красного или красно-черного цвета, масса – черного цвета, сигнал – белого или желтого. Для точного определения можно использовать мультиметр: проверить целостность проводов и наличие напряжения при включенном зажигании. Правильная идентификация важна для корректной работы двигателя и предотвращения короткого замыкания.
Куда подключать массу от карбюратора?
Масса карбюратора должна подключаться к надежной точке на металлической части рамы скутера или непосредственно к мотору. Контакт должен быть чистым, без ржавчины и краски, чтобы обеспечить стабильное заземление. Иногда на Honda Dio на раме предусмотрены специальные болты для подключения массы. Неправильное подключение массы может привести к некорректной работе электроклапана обогатителя и нарушению подачи топлива.
Как проверить правильность подключения проводов мультиметром?
Для проверки мультиметром нужно выставить прибор в режим измерения постоянного напряжения. Сначала проверить провод питания: при включенном зажигании на красном проводе должно появляться напряжение 12 В. Массу проверяют на сопротивление – оно должно быть близким к нулю между проводом и рамой. Сигнальный провод можно проверить при работающем двигателе на изменение напряжения при открытии и закрытии обогатителя. Любые отклонения от нормы указывают на неправильное подключение или повреждение проводки.
Можно ли соединять провода карбюратора напрямую с аккумулятором?
Непосредственное подключение проводов карбюратора к аккумулятору не рекомендуется. Провод питания электроклапана должен проходить через выключатель зажигания, чтобы клапан работал только при включенном двигателе. Прямое подключение может привести к разрядке аккумулятора и повреждению электроклапана. Для безопасной работы провода подключают через штатные разъемы скутера, соблюдая полярность и цветовую маркировку.
Какие признаки неправильного подключения проводов карбюратора?
Если провода подключены неверно, двигатель может заводиться с трудом, работать неровно или глохнуть на холостом ходу. Электроклапан обогатителя может не срабатывать, что проявляется в пропусках зажигания и потере мощности. Также возможны короткие замыкания, перегрев проводки или перегорание предохранителей. При подозрении на неправильное подключение рекомендуется проверить схему и мультиметром убедиться в правильности подключения всех проводов.
Как определить, куда подключать провод массы от карбюратора Honda Dio?
Провод массы от карбюратора нужно соединять с металлической частью рамы или корпуса двигателя, где нет краски или коррозии. Это необходимо для стабильной работы электрических элементов карбюратора и правильного замыкания цепи. Перед подключением рекомендуется протереть контактное место металлической щёткой или шкуркой, чтобы обеспечить хороший контакт. Также стоит проверить отсутствие окислов на самом проводе.
Можно ли подключать провод питания обогатителя напрямую к аккумулятору Honda Dio?
Подключение провода питания обогатителя напрямую к аккумулятору не рекомендуется. Обогатитель должен получать питание через штатную проводку и предохранитель, чтобы защитить цепь от короткого замыкания и перегрузки. Если подключить напрямую, есть риск выхода из строя электроклапана или других элементов карбюратора. Оптимально использовать разъёмы, предусмотренные производителем, или подключаться через дополнительный предохранитель на 5–10 А.
