Как поменять помпу на ваз 2109

Помпа ВАЗ 2109 отвечает за циркуляцию охлаждающей жидкости в системе двигателя, предотвращая перегрев и снижая риск повреждения блока цилиндров. Срок службы стандартной помпы составляет 70–120 тыс. км, однако первые признаки износа появляются при 50–60 тыс. км: шум при вращении шкива, подтекание антифриза или периодическое перегревание двигателя.

Для замены помпы потребуются базовые инструменты: набор ключей (на 10, 13, 17 мм), крестовая и плоская отвертки, емкость для слива охлаждающей жидкости и новый герметик. Рекомендуется использовать оригинальные или качественные аналоги помпы, чтобы избежать повторного ремонта в течение ближайших 30–50 тыс. км.

Процесс замены включает подготовку автомобиля, слив антифриза, демонтаж ремня ГРМ или вспомогательного ремня, снятие старой помпы и установку новой с применением герметика. Каждая операция требует точного соблюдения последовательности действий и контроля состояния сопряженных деталей: шкива, подшипников и прокладок.

Правильная установка новой помпы и герметизация соединений обеспечивают стабильную работу системы охлаждения. После замены важно проверить отсутствие протечек и корректность вращения ремня, чтобы исключить преждевременный износ двигателя.

Подготовка инструментов и материалов для замены помпы

Для корректной замены помпы на ВАЗ 2109 потребуется полный набор инструментов и расходных материалов. Недостаток любого из элементов может привести к затруднениям и повреждению деталей.

• Набор ключей: рожковые и накидные ключи размером 8, 10, 13, 17 мм для снятия болтов крепления помпы, шкива и других элементов.
• Трещотка с набором головок 8–17 мм и карданчиком для удобного доступа к труднодоступным болтам.
• Отвертки плоская и крестовая для демонтажа хомутов и пластиковых накладок.
• Набор пассатижей и плоскогубцев для работы с хомутами и шлангами системы охлаждения.
• Мягкая ветошь или ветошь без ворса для удаления старого уплотнителя и очистки посадочных поверхностей.
• Емкость для слива охлаждающей жидкости объемом не менее 5 литров.
• Новый комплект прокладок помпы и сам насос охлаждающей жидкости, соответствующий модели ВАЗ 2109.
• Новый хомуты для шлангов (при необходимости) и силиконовая смазка для уплотнителей.
• Антифриз для долива после установки помпы, соответствующий характеристикам заводской спецификации.
• Стяжки или подставки под автомобиль для безопасного подъема и фиксации при работе под днищем.

Перед началом работы убедитесь, что все инструменты чистые и исправные, а расходные материалы соответствуют модели двигателя. Подготовка заранее сокращает время демонтажа и установки помпы и минимизирует риск ошибок.

Слив охлаждающей жидкости и подготовка системы охлаждения

Для замены помпы необходимо полностью слить охлаждающую жидкость. Откройте крышку расширительного бачка, чтобы снять избыточное давление в системе. Подготовьте ёмкость не менее 5 литров для сбора жидкости.

Снимите нижний патрубок радиатора или откройте сливной кран, если установлен. Дайте жидкости полностью стечь. После слива закройте патрубок и убедитесь в герметичности соединений.

Проверка системы охлаждения перед установкой новой помпы включает осмотр патрубков, шлангов и радиатора на трещины и засоры. При обнаружении изношенных участков замените их.

Очистите поверхность блока двигателя и посадочное место помпы от старого герметика и накипи. Используйте щётку с мягкой металлической щетиной или растворитель, избегая повреждения алюминия.

При необходимости промойте систему охлаждения чистой водой для удаления осадка и остатков антифриза. Это предотвратит преждевременный износ новой помпы и образование коррозии.

После подготовки системы убедитесь, что все сливные отверстия закрыты и поверхность блока сухая, прежде чем переходить к установке нового узла.

Снятие ремня привода и шкива помпы

Перед демонтажем ремня привода убедитесь, что двигатель остыл, чтобы избежать ожогов. Сначала ослабьте натяжной болт генератора, расположенный сверху на кронштейне, с помощью ключа на 13 мм. Проверьте, что ремень находится в свободном положении, затем аккуратно снимите его с шкива генератора и помпы.

Для снятия шкива помпы потребуется открутить три крепежных болта M8. Используйте ключ на 13 мм и аккуратно удерживайте шкив рукой, чтобы он не провернулся. После откручивания болтов снимите шкив, проверяя состояние уплотнительного кольца: при наличии трещин или деформаций кольцо необходимо заменить.

Обратите внимание на направление установки ремня при последующей сборке: ремень должен оборачиваться по часовой стрелке вокруг шкива помпы, проходя через шкив генератора и натяжитель. Это обеспечит правильную работу системы охлаждения и привода генератора.

После снятия шкива и ремня проведите очистку посадочной поверхности помпы от старых следов герметика и загрязнений с помощью ветоши и специального очистителя. Это предотвратит подтекание антифриза после установки новой помпы.

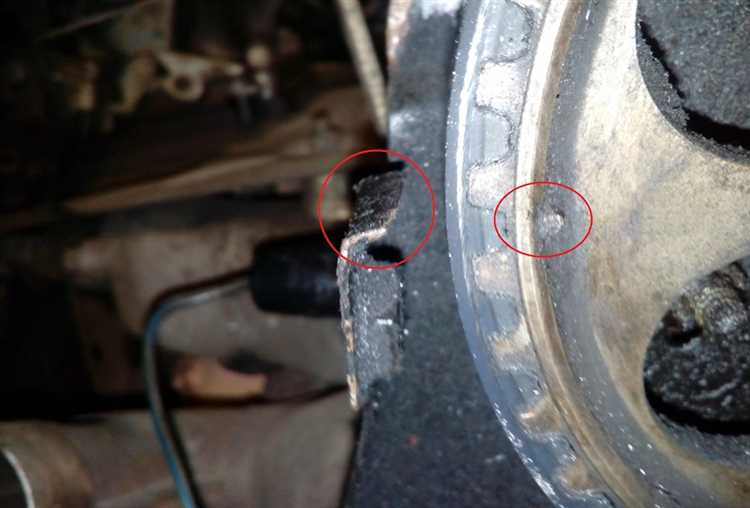

Демонтаж старой помпы и очистка посадочного места

Перед снятием помпы убедитесь, что система охлаждения полностью опустошена. Подставьте ёмкость под сливной патрубок радиатора и открутите пробку для слива антифриза.

1. Снимите ремень привода водяного насоса. Для этого ослабьте натяжной болт и аккуратно снимите ремень со шкивов.
2. Отсоедините патрубки, подводящие и отводящие жидкость к помпе. Зафиксируйте их зажимами, чтобы не допустить протекания остатков антифриза.
3. Открутите крепёжные болты помпы крест-накрест, чтобы избежать перекоса корпуса. Снимите насос с блока цилиндров.

После демонтажа старой помпы приступайте к очистке посадочного места:

• Снимите остатки старого уплотнителя и прокладки с поверхности блока цилиндров. Используйте пластиковый скребок или щётку с мягкой щетиной, чтобы не повредить металл.
• Очистите сопрягаемую поверхность от коррозии, нагара и остатков охлаждающей жидкости. Мелкие загрязнения можно удалить спиртовым раствором или обезжиривающим средством.
• Проверьте поверхность на наличие трещин и неровностей. Любые дефекты нужно устранить шлифовкой или заменой блока, если повреждения критические.
• Удалите все остатки жидкости и высушите посадочное место чистой тряпкой без ворса.

Правильная подготовка посадочного места обеспечивает герметичность новой помпы и предотвращает протечки после установки.

Установка новой помпы и проверка уплотнений

Перед установкой новой помпы убедитесь, что все контактные поверхности полностью очищены от остатков старого герметика и накипи. Любое загрязнение может вызвать течь охлаждающей жидкости.

Нанесите тонкий равномерный слой герметика на посадочное место помпы, если конструкция предусматривает его использование. Избегайте чрезмерного количества – избыток герметика может попасть в систему охлаждения.

Установите помпу на двигатель, совместив отверстия под болты с резьбой. Закручивайте крепежные болты крест-накрест, чтобы обеспечить равномерное прижатие корпуса. Используйте динамометрический ключ и затягивайте болты с усилием 18–20 Н·м, как указано в руководстве по ремонту ВАЗ 2109.

После закрепления помпы проверьте уплотнительные элементы: прокладку между помпой и блоком двигателя, а также сальник вала. Прокладка должна плотно прилегать, без смещений и складок. Сальник вала не должен иметь трещин или повреждений.

Подсоедините шланги системы охлаждения и закрепите хомуты. Включите двигатель на короткое время и наблюдайте за появлением течей. Любые капли или следы жидкости указывают на необходимость повторной проверки крепежа и уплотнений.

После уверенности в герметичности системы полностью залейте охлаждающую жидкость до нормы и удалите воздушные пробки, прогрев двигатель до рабочей температуры. Повторная проверка уплотнений после прогрева обязательна, чтобы исключить микроподтекания.

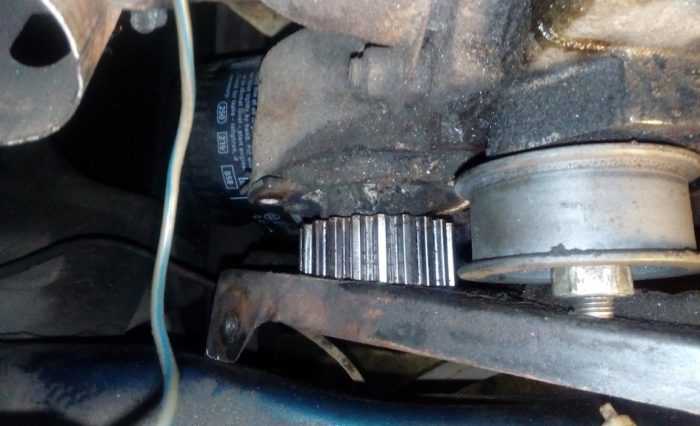

Сборка компонентов и натяжение ремня привода

Установите шкив помпы и закрепите его болтами с моментом 25–30 Н·м. Проверьте плотность прилегания прокладки и отсутствие зазоров. Установите ремень привода на шкивы коленвала, генератора и помпы, следя за точным совпадением зубьев с пазами шкивов.

Натяжение ремня осуществляется через натяжной болт генератора. Прогиб ремня в середине свободного участка должен составлять 8–10 мм при умеренном нажатии пальцем. Убедитесь, что ремень расположен параллельно шкивам и не перекошен.

После установки ремня затяните фиксирующий болт натяжителя с усилием 30–35 Н·м. Прокрутите коленвал вручную на 2–3 оборота и проверьте стабильность натяжения и правильность установки ремня. При необходимости отрегулируйте натяжение повторно.

Проверьте, чтобы ремень не касался деталей корпуса двигателя. Запустите двигатель на холостом ходу на 2–3 минуты и контролируйте равномерность работы ремня и отсутствие посторонних шумов.

Заполнение системы охлаждения и проверка работы помпы

Перед заливкой охлаждающей жидкости убедитесь, что все соединения помпы и шлангов затянуты, а прокладки установлены правильно. Откройте крышку расширительного бачка и аккуратно начните заливку антифриза, используя чистую воронку.

Заливать жидкость следует медленно, чтобы избежать образования воздушных пробок. После заполнения до отметки «max» включите зажигание, но не заводите двигатель, чтобы включился электрический вентилятор, если он предусмотрен. Дайте системе немного времени для самопроизвольного распределения жидкости.

Для удаления воздуха из системы откройте кран или болт на верхнем патрубке радиатора (если предусмотрен), и аккуратно стравите воздух. При этом уровень жидкости в расширительном бачке может снизиться – долейте антифриз до нормы.

После этого заведите двигатель на холостых оборотах и наблюдайте за работой помпы. Проверьте, чтобы не появлялись течи в месте соединений и чтобы температура двигателя стабилизировалась в пределах 80–90 °C. Внимательно следите за исправностью патрубков и шлангов, отсутствие посторонних шумов свидетельствует о нормальной работе помпы.

После прогрева двигателя выключите его, дождитесь охлаждения и повторно проверьте уровень жидкости в расширительном бачке, при необходимости долейте до отметки «max». Эта процедура гарантирует полное заполнение системы и стабильную работу помпы без воздушных пробок.

Вопрос-ответ:

Как правильно слить охлаждающую жидкость перед заменой помпы на ВАЗ 2109?

Для слива жидкости нужно сначала прогреть двигатель до рабочей температуры, чтобы расширилась жидкость. Затем под автомобилем подставляют ёмкость под радиатор и откручивают сливной кран или снимают нижний патрубок. После полного слива систему можно промыть чистой водой, чтобы удалить остатки старой жидкости и загрязнения. Это позволит новой помпе работать без лишних нагрузок и защитит двигатель от перегрева.

Какие инструменты потребуются для замены помпы на ВАЗ 2109?

Понадобятся набор ключей на 10 и 13 мм, отвёртки, пассатижи, герметик для прокладок, новая помпа и новый ремень привода. Также желательно иметь ёмкость для слива охлаждающей жидкости и тряпки для удаления пролитой жидкости. Наличие чистого рабочего места и осветления облегчит процесс и снизит риск повреждения деталей.

Как проверить состояние ремня привода после установки новой помпы?

После установки помпы и натяжения ремня нужно вращать двигатель вручную или кратковременно запустить его на холостых оборотах. При этом следует обратить внимание на отсутствие люфтов, посторонних шумов и равномерное натяжение ремня. Если ремень проскакивает или слышны щелчки, нужно проверить натяжение и положение шкивов. Корректная установка предотвращает преждевременный износ помпы и других компонентов.

Какие признаки указывают на необходимость замены помпы на ВАЗ 2109?

Основные признаки — подтекание охлаждающей жидкости под передней частью двигателя, перегрев двигателя, шум вращающейся помпы, странные вибрации в области шкива. Если заметны один или несколько из этих симптомов, проверка и замена помпы необходимы. Игнорирование этих признаков может привести к серьезным повреждениям двигателя.

Как правильно заполнить систему охлаждения после установки новой помпы?

Сначала устанавливают все шланги и проверяют, что кран радиатора закрыт. Заливают охлаждающую жидкость до уровня, указанного в инструкции по эксплуатации, и запускают двигатель на холостых оборотах. Во время прогрева нужно наблюдать за уровнем жидкости и удалять воздушные пробки через расширительный бачок или специальные краники. После охлаждения двигателя уровень доливают до нормы. Такой порядок обеспечивает стабильную циркуляцию и предотвращает перегрев двигателя.
