Срез направляющей выжимного подшипника на КамАЗе – частая неисправность, особенно при интенсивной эксплуатации или после некорректного ремонта сцепления. Эта деталь направляет движение выжимного подшипника по оси первичного вала, и малейшее нарушение соосности приводит к повышенной нагрузке на крепление направляющей.
Одной из типичных причин является неправильная центровка коробки передач относительно двигателя. Даже незначительное смещение вызывает перекос выжимного подшипника, и при нажатии на педаль сцепления возникает усилие, срезающее направляющую. Проблему усугубляют изношенные опоры двигателя и коробки, а также деформация картера сцепления после ремонта.
Не менее часто направляющую срезает из-за повреждённой вилки или подшипника, работающего с перекосом. При заедании выжимного механизма нагрузка на направляющую распределяется неравномерно, и металл не выдерживает. Влияние оказывает и состояние втулки первичного вала, люфт которой передаёт вибрацию на узел.
Чтобы избежать поломки, важно контролировать состояние центровочных втулок, точность установки коробки и износ элементов привода сцепления. Пренебрежение этими факторами приводит к повторному разрушению направляющей даже после замены на новую.
Как устроена направляющая выжимного подшипника в коробке КамАЗа
Направляющая выжимного подшипника в коробке КамАЗа представляет собой полую стальную втулку, установленную на передней крышке картера. Её основная функция – направлять выжимной подшипник при осевом движении вдоль первичного вала. Деталь воспринимает нагрузки от подшипника и обеспечивает стабильную геометрию его хода при работе сцепления.
Конструкция выполнена из закалённой стали с прецизионной обработкой поверхности. Это снижает трение между втулкой и внутренней обоймой подшипника, предотвращая заедания и повышенный износ. Наружная часть направляющей имеет посадочный пояс, через который она фиксируется в крышке коробки передач болтами или шпильками с контролем момента затяжки. Такое крепление исключает смещение и перекос при работе.
Длина направляющей подбирается с учётом типа сцепления: у однодисковых она короче, у двухдисковых – увеличена, чтобы компенсировать больший ход подшипника. Важное значение имеет соосность направляющей и первичного вала – отклонение даже на десятые доли миллиметра вызывает перекос подшипника и неравномерное распределение усилия, что часто приводит к срезанию втулки.
При сборке необходимо проверять состояние посадочной плоскости крышки, отсутствие люфта и чистоту резьбовых отверстий. Поверхность направляющей должна быть без царапин, раковин и следов перегрева. Любое нарушение геометрии или дефекты крепления значительно сокращают срок службы детали и могут вызвать повторное разрушение даже после замены.
Основные признаки повреждения направляющей выжимного подшипника
Ещё один характерный признак – металлический скрежет или звон при выжимании сцепления. Звук возникает, когда подшипник цепляет повреждённую или ослабленную направляющую. Если дефект не устранить, происходит постепенное разрушение креплений и возможен полный срез втулки при нагрузке. В некоторых случаях слышен глухой удар в момент нажатия – это подшипник смещается и ударяет по краю направляющей.
На холостом ходу могут появляться вибрации или дребезг в области колокола сцепления. Это свидетельствует о люфте между подшипником и направляющей, вызванном износом или трещиной в месте крепления. При длительной работе в таком состоянии усилие от вилки передаётся с перекосом, что ускоряет разрушение узла.
Визуально дефект можно определить по следам трения на внутренней поверхности направляющей, деформации болтового крепления или утечке смазки через уплотнение передней крышки. При обнаружении хотя бы одного из этих признаков коробку следует снять и проверить центровку двигателя и состояние выжимного механизма, чтобы исключить повторное повреждение после замены детали.
Механические причины срезания направляющей при работе сцепления
Срез направляющей выжимного подшипника возникает при перекосе подшипника относительно оси первичного вала. Даже отклонение в 0,3–0,5 мм увеличивает нагрузку на стенки втулки и приводит к её срезанию при выжимании сцепления. Чаще всего перекос возникает из-за смещения коробки передач или ослабления крепления направляющей.
Другой распространённый фактор – износ или деформация вилки сцепления. Если вилка имеет люфт в подшипнике, усилие распределяется неравномерно, и стенка направляющей подвергается точечному давлению, которое металл не выдерживает. Это особенно критично при высоких оборотах двигателя и интенсивной эксплуатации грузовика.
Повреждение подшипника также способствует срезанию втулки. Заклинивший или подклинивающий подшипник создает дополнительные осевые и радиальные нагрузки на направляющую. В результате металл подвергается сдвигу и обрыву креплений даже при стандартной работе сцепления.
Наличие задиров на внутренней поверхности направляющей усиливает концентрацию напряжений. При контакте с подшипником в зоне дефекта возникает локальный сдвиг, который при повторных циклах выжимания сцепления приводит к полному срезанию втулки. Контроль поверхности и своевременная замена деталей предотвращают повторное разрушение узла.

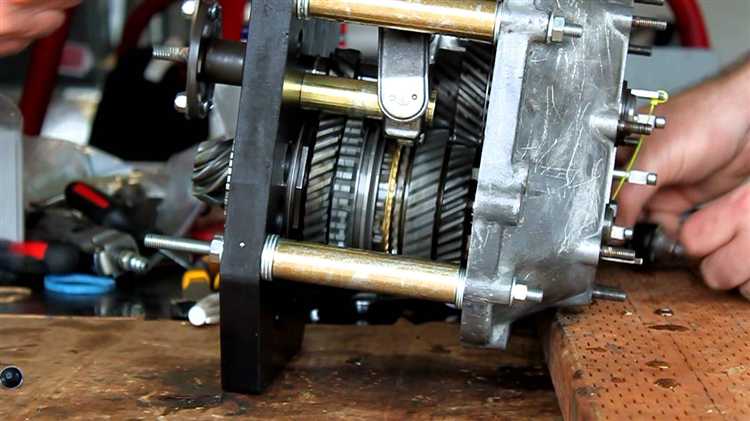

Влияние износа подшипника и вилки сцепления на разрушение направляющей
Износ выжимного подшипника и вилки сцепления напрямую увеличивает риск срезания направляющей. При увеличении люфта подшипника на 0,2–0,5 мм осевое усилие распределяется неравномерно, что вызывает точечные перегрузки на стенках втулки. Вилка с ослабленными шарнирами дополнительно усиливает перекос, ускоряя разрушение детали.
Изношенный подшипник может заклинивать на отдельных участках, создавая локальные ударные нагрузки. Это приводит к формированию задиров на поверхности направляющей, а при повторном выжимании сцепления металл подвергается сдвигу, заканчивающемуся срезанием втулки.
Контроль состояния подшипника и вилки сцепления позволяет уменьшить нагрузку на направляющую. Рекомендуется проверять люфт подшипника не реже чем каждые 50–70 тыс. км пробега и заменять изношенные элементы до появления задиров на направляющей.
Особое внимание следует уделять визуальному осмотру поверхности направляющей при каждой разборке сцепления. Наличие микротрещин, следов заклинивания или блестящих полос свидетельствует о повышенной нагрузке, и повторная эксплуатация без замены подшипника или вилки приведёт к быстрому разрушению втулки.
Ошибки при установке коробки передач, ведущие к срезанию направляющей
- Несоосная установка коробки: смещение относительно первичного вала вызывает перекос подшипника и повышенное давление на направляющую.
- Неправильная затяжка болтов крепления: недостаточный момент затяжки приводит к люфту, а чрезмерная сила деформирует посадочную поверхность втулки.
- Игнорирование проверки центровочных втулок: изношенные или отсутствующие втулки увеличивают смещение коробки и перекос подшипника.
- Использование прокладок неправильной толщины: влияет на вертикальное положение коробки и ось движения выжимного подшипника.
- Пренебрежение чистотой контактных поверхностей: грязь или смазка между коробкой и картером сцепления создают микролюфты и перекос подшипника.
Для предотвращения срезания направляющей рекомендуется строго соблюдать моменты затяжки болтов, контролировать состояние центровочных втулок, а также проверять соосность первичного вала и коробки после установки. Любое отклонение от нормы увеличивает нагрузку на втулку и сокращает срок службы выжимного подшипника.
Роль центровки двигателя и коробки в сохранности направляющей
Центровка двигателя и коробки передач на КамАЗе напрямую влияет на нагрузку, приходящуюся на направляющую выжимного подшипника. Даже смещение в 0,2–0,4 мм относительно оси первичного вала создаёт перекос подшипника и концентрированные усилия на втулке, что приводит к её срезанию.
Центровочные втулки и шпильки должны быть исправны и плотно зафиксированы. Изношенные втулки увеличивают люфт, а ослабленные шпильки позволяют коробке смещаться при работе сцепления. Это вызывает повторяющиеся ударные нагрузки на направляющую и ускоряет её разрушение.
При сборке важно проверять вертикальное и горизонтальное положение коробки относительно двигателя с помощью контрольных шаблонов или измерительных инструментов. Любое отклонение требует корректировки положения через регулировочные прокладки или замены дефектных втулок.
Регулярная проверка центровки при обслуживании сцепления и замене подшипника позволяет снизить вероятность срезания направляющей. Контроль оси первичного вала и точности установки коробки обеспечивает равномерное распределение усилия и продлевает ресурс как направляющей, так и выжимного подшипника.
Как проверить состояние направляющей без снятия коробки
Проверка направляющей выжимного подшипника без демонтажа коробки возможна с использованием визуального осмотра и измерительных инструментов через люк сцепления. Основные методы контроля:
- Осмотр педали сцепления: тугой ход, заедание или нестабильное усилие указывают на возможный перекос направляющей.
- Слушание работы сцепления: металлический скрежет, звон или удары при выжимании подшипника свидетельствуют о задире на втулке.
- Использование щупа: через технологическое отверстие измеряется зазор между подшипником и направляющей. Допустимый люфт не превышает 0,2 мм по всей длине втулки.
- Проверка вибрации: легкое нажатие на педаль на холостом ходу позволяет определить люфт или перекос подшипника по вибрации в колоколе сцепления.
- Визуальный контроль через осветительное устройство: фонариком и зеркалом осматривают поверхность направляющей на предмет задиров, трещин или потёртостей.
Регулярная проверка состояния направляющей без снятия коробки позволяет выявить начальные признаки износа и предотвратить срезание втулки. При обнаружении люфта или задиров рекомендуется заменить подшипник и проверить центровку коробки относительно двигателя.
Способы предотвращения срезания направляющей при ремонте и эксплуатации
Для предотвращения срезания направляющей выжимного подшипника на КамАЗе важно контролировать точность установки всех компонентов сцепления и коробки передач. Основные меры:
- Проверка центровки коробки и двигателя: использование контрольных втулок и измерительных инструментов позволяет обеспечить соосность первичного вала и направляющей.
- Регулярная замена изношенных подшипников и вилки сцепления: люфт подшипника более 0,2 мм увеличивает нагрузку на втулку и риск её срезания.
- Контроль крепления направляющей: все болты и шпильки должны быть затянуты с рекомендуемым моментом, без люфтов и перекоса.
- Осмотр поверхности направляющей: проверка на задиры, трещины и следы перегрева при каждой разборке сцепления.
- Использование качественных запчастей: детали из закалённой стали с точной обработкой поверхности снижают вероятность заклинивания и износа.
Соблюдение этих правил при ремонте и эксплуатации сцепления обеспечивает равномерное распределение усилия на направляющую, уменьшает риск её срезания и продлевает срок службы всего узла.
Вопрос-ответ:
Почему срезает направляющую выжимного подшипника на КамАЗе?
Срез направляющей возникает из-за перекоса выжимного подшипника, неправильной центровки коробки и двигателя, а также износа вилки сцепления или подшипника. Любое смещение оси первичного вала создаёт точечное давление на втулку, которое металл не выдерживает.
Как определить, что направляющая подшипника повреждена без снятия коробки?
Признаки повреждения можно выявить по тугому ходу педали сцепления, металлическому скрежету или ударам при выжимании подшипника. Также используют щуп для измерения люфта через технологическое отверстие; допустимый люфт не превышает 0,2 мм.
Какая роль износа подшипника и вилки сцепления в разрушении направляющей?
Изношенный подшипник с люфтом более 0,2 мм и вилка с ослабленными шарнирами создают перекос и неравномерное распределение усилия на направляющую. Это вызывает локальные перегрузки, задиры и ускоряет срезание втулки при работе сцепления.
Какие ошибки при установке коробки чаще всего приводят к срезанию направляющей?
Основные ошибки: несоосная установка коробки, неправильная затяжка болтов, изношенные или отсутствующие центровочные втулки, использование прокладок неправильной толщины и загрязнённые контактные поверхности. Все эти факторы вызывают перекос подшипника и повышенную нагрузку на направляющую.
Что можно сделать, чтобы предотвратить срезание направляющей при эксплуатации КамАЗа?
Необходимо контролировать соосность двигателя и коробки, проверять состояние подшипника и вилки сцепления, следить за креплением направляющей, осматривать поверхность втулки на задиры и трещины и использовать качественные детали с точной обработкой. Соблюдение этих мер снижает нагрузку на направляющую и продлевает срок её службы.
