Реле бензонасоса на Нива Chevrolet отвечает за подачу питания на топливный насос, обеспечивая стабильное давление топлива в системе впрыска. Неправильное подключение или повреждение реле может вызвать перебои в работе двигателя, снижение динамики автомобиля и повышенный расход топлива.
На автомобилях Нива Chevrolet реле бензонасоса обычно располагается в монтажном блоке под капотом, рядом с аккумулятором и блоком предохранителей. Для точного поиска рекомендуется сначала снять крышку монтажного блока и проверить маркировку реле, которая указана на внутренней стороне крышки или на схеме блока.
При замене или проверке реле важно учитывать его контакты: стандартное реле имеет четыре контакта – два для питания и два для управления насосом. Перед демонтажем реле рекомендуется отключить отрицательную клемму аккумулятора, чтобы избежать короткого замыкания или повреждения электроники автомобиля.
Регулярная проверка состояния реле бензонасоса особенно актуальна при эксплуатации в условиях повышенной влажности или при старении автомобиля. Замена реле на оригинальное изделие Нива Chevrolet обеспечивает стабильную работу топливного насоса и предотвращает преждевременный износ компонентов системы подачи топлива.

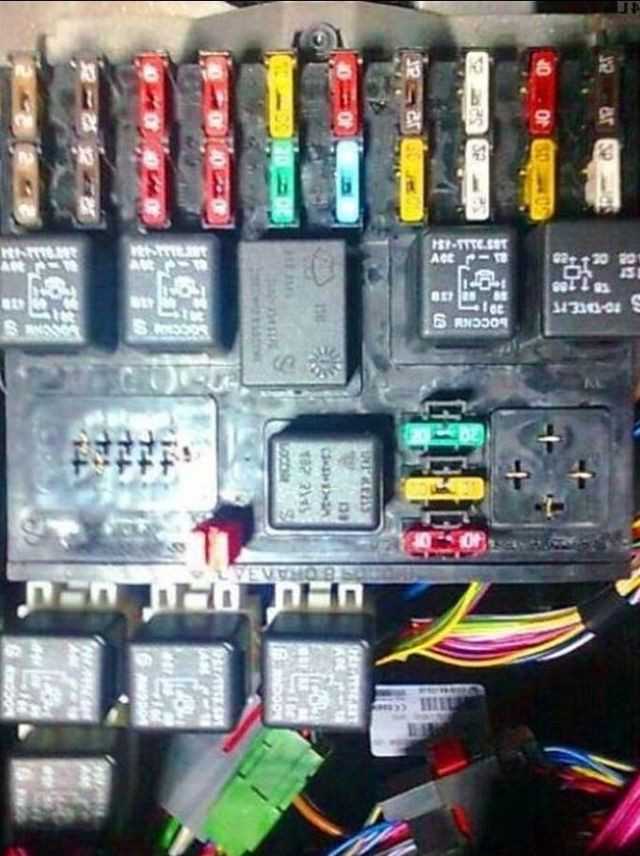

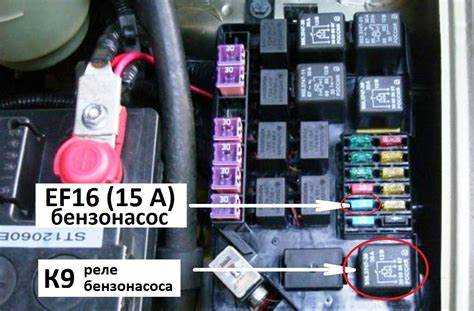

Расположение реле бензонасоса под капотом
Реле бензонасоса на Нива Chevrolet расположено в моторном отсеке, с правой стороны подкапотного пространства рядом с аккумулятором. Оно закреплено на кронштейне и закрыто пластиковой крышкой для защиты от влаги и пыли.
Для доступа к реле необходимо снять защитную крышку, которая фиксируется защелками. Снятие крышки требует аккуратности, чтобы не повредить пластиковые крепления.
Реле имеет стандартный четырехконтактный разъем. При его замене важно обратить внимание на ориентацию контактов и зафиксировать разъем до характерного щелчка, чтобы исключить неполный контакт.
Проверка реле проводится с помощью мультиметра на предмет наличия питания на входных контактах при включенном зажигании. Если питание отсутствует, следует проверить предохранители и проводку, ведущую к реле.
При установке нового реле рекомендуется смазать контакты специализированным антиокислительным составом, чтобы обеспечить надежную работу и увеличить срок службы элемента.

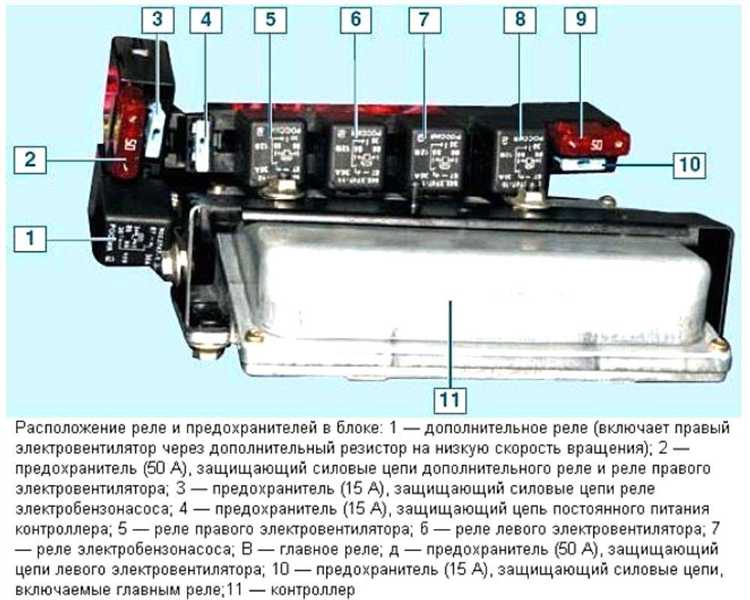

Доступ к реле через блок предохранителей
Реле бензонасоса на Ниве Chevrolet расположено внутри блока предохранителей, который находится в моторном отсеке с левой стороны. Для доступа необходимо снять пластиковую крышку блока, аккуратно отжав фиксирующие защёлки.
После снятия крышки перед глазами появится схема с обозначением всех реле и предохранителей. Реле бензонасоса отмечено как Fuel Pump Relay или соответствующим символом топливного насоса. Перед извлечением реле рекомендуется отключить аккумулятор, чтобы исключить возможность короткого замыкания.
Извлечение реле осуществляется простым подтягиванием вверх. Для установки нового реле его контакты совмещаются с гнёздами и плавно вставляются до характерного щелчка. После установки реле и закрытия крышки блока предохранителей следует проверить работу бензонасоса, включив зажигание без запуска двигателя и убедившись в срабатывании насоса.
Регулярная проверка состояния контактов реле и чистота блока предохранителей предотвращают нестабильную работу топливной системы и снижают риск повреждения электрооборудования.
Идентификация контактов реле для проверки
Реле бензонасоса Нива Chevrolet имеет четыре контакта: два силовых и два управляющих. Силовые контакты подают напряжение на насос, управляющие управляют срабатыванием реле от блока управления.
На корпусе реле обычно нанесена маркировка 30, 87, 85 и 86. Контакт 30 подключен к аккумулятору через предохранитель, 87 идет к бензонасосу. Контакты 85 и 86 соединяются с цепью управления: один с массой, второй с управляющим сигналом ЭБУ.
Для проверки контактов используется мультиметр. Сначала измеряют сопротивление между управляющими контактами: при отсутствии напряжения сопротивление должно быть небольшим, при подаче 12 В на управляющий контакт реле замыкает силовые контакты.
Проверку силовых контактов проводят под нагрузкой: подсоединяют насос или тестовую лампу к контакту 87, а контакт 30 к источнику питания. При срабатывании реле лампа светится или насос получает питание, подтверждая исправность цепи.
Важно соблюдать полярность при подаче напряжения на управляющий контур, чтобы избежать повреждения реле. Все соединения должны быть чистыми и плотными, без коррозии и ослабления контактов.
Методы безопасного снятия и установки реле
Перед началом работ необходимо отключить аккумулятор, сняв минусовую клемму, чтобы исключить риск короткого замыкания и повреждения электрооборудования.
Реле бензонасоса находится в блоке предохранителей под капотом. Для доступа следует аккуратно снять крышку блока и убедиться, что контакты чистые и сухие.
Для снятия реле используйте пластиковый съемник или аккуратно рукой подденьте корпус, не прилагая усилий, чтобы не повредить фиксирующие защелки и клеммы.
Перед установкой нового реле проверьте маркировку контактов на корпусе и совпадение с разъемом в блоке. Контакты должны полностью совпадать, чтобы избежать неправильного подключения.
Установка осуществляется прямым вдавливанием реле в гнездо до щелчка фиксатора. После монтажа рекомендуется проверить надежность контакта, слегка потянув реле вверх.
После установки реле подключите аккумулятор и кратковременно включите зажигание, чтобы убедиться в работе бензонасоса и отсутствии признаков нагрева или искрения в блоке предохранителей.
Если требуется многократная проверка или замена реле, рекомендуется пометить расположение контактов и избегать лишних манипуляций с проводкой для сохранения целостности системы.
Проверка работы реле мультиметром
Для проверки реле бензонасоса Нива Chevrolet потребуется цифровой мультиметр с функцией измерения напряжения и сопротивления. Проверку выполняют при выключенном зажигании, сняв реле с блока предохранителей.
- Определите контакты реле. На стандартном реле есть четыре контакта: два для обмотки (обычно обозначаются как 85 и 86) и два для цепи питания насоса (30 и 87).
- Переключите мультиметр в режим измерения сопротивления (Ом). Измерьте сопротивление между контактами обмотки. Для исправного реле оно должно быть в пределах 50–150 Ом.
- Проверьте цепь питания. Подключите мультиметр к контактам 30 и 87, при этом реле должно быть неактивным – сопротивление должно быть очень высоким или бесконечным.
- Подайте напряжение 12 В на контакты 85 и 86. При этом должно сработать реле, и мультиметр покажет низкое сопротивление между контактами 30 и 87.
- Снимите напряжение и убедитесь, что контакты 30 и 87 разомкнулись. Если сопротивление между ними не возвращается к высокому уровню, реле неисправно.
Для точности измерений используйте надежные щупы и избегайте касания металлических частей. Проверку желательно проводить на рабочем месте с устойчивым источником питания и стабилизированным напряжением. Любые признаки искрения или нестабильного контакта указывают на необходимость замены реле.
Признаки неисправности реле бензонасоса
Нестабильная работа двигателя на холостом ходу или его внезапная остановка в движении может быть связана с перебоями подачи топлива из-за неисправного реле. Часто наблюдается задержка запуска после длительного простоя автомобиля.
Проверка мультиметром показывает отсутствие напряжения на контактах реле в момент включения зажигания. Если питание на бензонасос не поступает, несмотря на исправную цепь, реле нуждается в замене.
При визуальном осмотре могут выявляться признаки перегрева: потемневшие или расплавленные контакты, запах гари в районе реле. Эти проявления подтверждают механическое или электрическое повреждение.
Дополнительный симптом – прерывистая работа бензонасоса, когда он запускается и останавливается через короткие интервалы, что часто сопровождается рывками двигателя и падением мощности.
Вопрос-ответ:
Где конкретно расположено реле бензонасоса на Нива Chevrolet?
Реле бензонасоса находится в блоке предохранителей, который расположен под капотом с водительской стороны. Для доступа нужно открыть крышку блока, внутри реле отмечены маркировкой, что облегчает идентификацию нужного элемента.
Как определить, что реле бензонасоса неисправно?
Симптомы неисправного реле включают отсутствие звука работы насоса при включении зажигания, перебои подачи топлива, трудности с запуском двигателя и внезапное отключение мотора во время движения. Проверка проводится с помощью мультиметра или временной замены реле на заведомо исправное.
Можно ли снять реле бензонасоса без специальных инструментов?
Да, реле легко извлекается вручную. Перед снятием рекомендуется отключить аккумулятор, чтобы исключить короткое замыкание. Затем аккуратно потянуть реле вверх, соблюдая направление контактов, и установить обратно новым элементом или после проверки.
Какие меры предосторожности нужно соблюдать при работе с реле бензонасоса?
Следует отключить питание автомобиля, чтобы исключить риск замыкания. Работать аккуратно, не сгибая контакты реле и не повреждая пластиковый корпус блока предохранителей. При установке нового реле контакты должны быть полностью вставлены в гнезда.
Можно ли проверить работу реле мультиметром без снятия его с блока?
Да, мультиметром проверяется наличие напряжения на контактах реле при включении зажигания. Для этого замеряют напряжение на контактах питания и управления. Если напряжение присутствует, но насос не работает, вероятнее всего, реле неисправно и требует замены.
Где именно находится реле бензонасоса на Ниве Chevrolet?
На Ниве Chevrolet реле бензонасоса размещено в блоке предохранителей под капотом с правой стороны моторного отсека. Для доступа нужно открыть пластиковую крышку блока, на внутренней стороне которой обычно есть схема расположения реле и предохранителей. Реле имеет стандартный черный корпус и подпись «Fuel Pump» или схематическое обозначение бензонасоса. Локализация реле под капотом обеспечивает быстрый доступ при проверке или замене без необходимости демонтажа топливного бака.
Какие признаки указывают на неисправность реле бензонасоса на Ниве Chevrolet?
Неисправное реле бензонасоса проявляется через перебои в подаче топлива к двигателю. Симптомы включают трудности при запуске двигателя, особенно холодного, внезапные остановки двигателя во время движения, отсутствие звука работы бензонасоса при включении зажигания. Иногда наблюдаются периодические сбои работы двигателя на холостом ходу. Проверить состояние реле можно с помощью мультиметра, измеряя наличие напряжения на контактах при включении зажигания. В случае выявления проблем реле следует заменить на исправное, соответствующее модели автомобиля.
