Карбюратор Honda Dio 35 отвечает за точное соотношение топлива и воздуха в двигателе, что напрямую влияет на мощность, экономичность и стабильность работы скутера. Неправильная настройка ведет к рывкам, затрудненному запуску, повышенному расходу топлива и нестабильным оборотам холостого хода. Для корректной работы требуется регулярная проверка и точная регулировка всех винтов и жиклеров.
Процесс регулировки включает подготовку скутера, чистку фильтров и проверку состояния карбюратора. Перед началом важно убедиться в отсутствии утечек топлива, изношенных шлангов и загрязнений, которые могут исказить результат настройки. Даже небольшие отклонения винтов от рекомендуемых значений влияют на работу двигателя.
Настройка проводится с учетом оборотов холостого хода, качества топлива и реакции двигателя на изменение положения дроссельной заслонки. Последовательная проверка и регулировка винта качества смеси, винта количества топлива и положения дросселя позволяет добиться стабильного запуска, ровной тяги на всех режимах и снижения расхода топлива. Использование точных инструментов, таких как отвертка с мелкой регулировкой и тахометр, гарантирует повторяемость результатов.
Данное руководство разложено на пошаговые действия с подробным описанием каждого этапа, включая контроль результата и корректировку параметров. Следование инструкциям обеспечит безопасную эксплуатацию скутера и продлит срок службы двигателя без преждевременного износа деталей.
Подготовка скутера и инструментов для настройки карбюратора
Перед регулировкой карбюратора Honda Dio 35 необходимо обеспечить стабильное положение скутера. Установите его на центральную подножку, убедившись, что поверхность ровная и твердая. Снимите боковую крышку и защитный кожух карбюратора, чтобы получить свободный доступ к регулировочным винтам.
Подготовьте комплект инструментов: крестовую и плоскую отвертки с жестким жалом, набор ключей на 8 и 10 мм для демонтажа хомутов и креплений, а также тонкий шланг для проверки подачи топлива. Рекомендуется иметь чистую ветошь и небольшой контейнер для слива топлива при необходимости.
Перед началом убедитесь, что топливный бак заполнен до половины, а аккумулятор полностью заряжен, если он используется для электрической системы. Проверьте состояние свечи зажигания: она должна быть чистой и сухой, без нагаров, что позволит правильно оценить смесь после регулировки.
Осмотрите воздушный фильтр и очистите его от пыли или масла. Любые загрязнения в фильтре могут влиять на работу карбюратора, создавая нестабильную смесь топлива и воздуха. Для удобства работы снимите элементы, мешающие доступу к регулировочным винтам, но сохраняйте их в порядке, чтобы легко вернуть на место.
Убедитесь, что двигатель холодный. Регулировка на горячем моторе может привести к неправильной настройке оборотов и ухудшению работы. Подготовка инструментов и скутера на этом этапе позволяет провести точную и безопасную регулировку карбюратора.

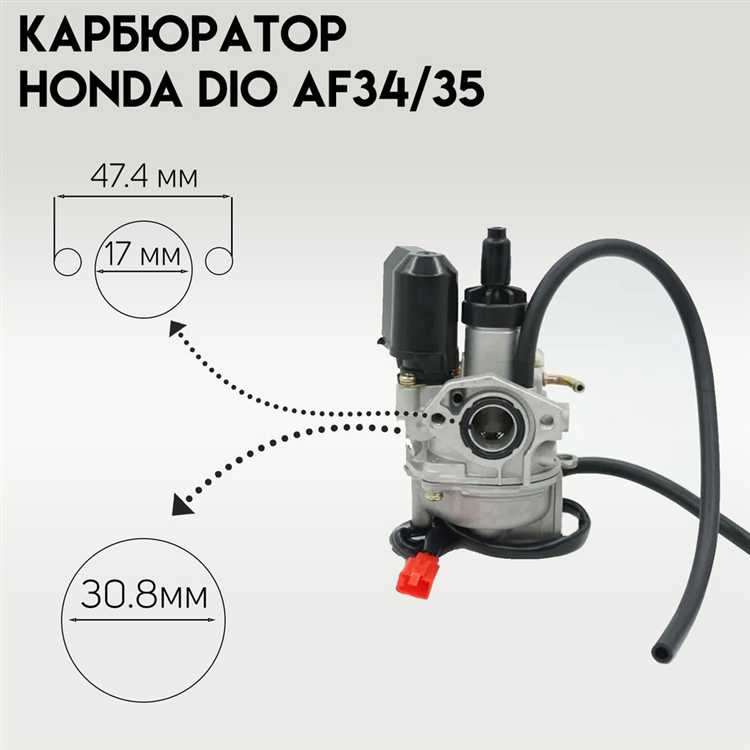

Очистка и проверка состояния карбюратора перед регулировкой
Для начала необходимо снять карбюратор с двигателя. Ослабьте хомуты на впускном и выпускном патрубках, аккуратно отсоедините топливный шланг и трос газа. Разборку проводите на чистой поверхности, чтобы не потерять мелкие детали.
Удалите поплавковую камеру и осмотрите её на наличие отложений смолы и ржавчины. Очистите внутренние поверхности камеры, жиклеры и каналы с помощью специального очистителя карбюраторов или спирта. Продувка сжатым воздухом позволит удалить остатки загрязнений из узких каналов.
Проверьте состояние поплавка и игольчатого клапана. Поплавок должен свободно перемещаться без заеданий, игольчатый клапан – плотно закрывать топливный канал. Любые трещины, деформации или признаки износа требуют замены деталей.
Осмотрите дроссельную заслонку и ось на наличие нагара и механических повреждений. Заслонка должна легко вращаться без люфтов. Каналы подачи воздуха и топлива проверьте на отсутствие засоров и коррозии.
После очистки и проверки всех компонентов установите карбюратор обратно, убедившись в правильном положении всех прокладок и уплотнителей. Это обеспечит корректную работу перед началом регулировки. Проверка на герметичность соединений проводится вручную перед запуском двигателя.

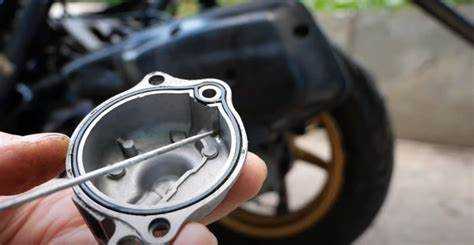

Настройка уровня топлива в поплавковой камере
Для точной регулировки уровня топлива сначала снимите карбюратор с мотоцикла и аккуратно откройте поплавковую камеру, сняв крышку. Осмотрите поплавок на наличие трещин, деформаций и скоплений загрязнений. Поплавок должен плавать свободно, без заеданий.
Проверьте состояние игольчатого клапана: он должен закрываться плотно, без люфта и подтеков. При обнаружении износа или повреждений замените клапан на новый.
Уровень топлива измеряется в закрытой камере. Карбюратор Dio 35 требует, чтобы верхняя грань поплавка находилась на 18–20 мм ниже верхнего края корпуса. Для точного измерения используйте штангенциркуль или специальный щуп.
Если уровень топлива выше нормы, слегка подогните язычок поплавка вниз. При недостаточном уровне – подогните язычок вверх. Все корректировки производите аккуратно, чтобы не повредить поплавок и игольчатый клапан.
После регулировки установите крышку поплавковой камеры и проверьте отсутствие подтеков, аккуратно перевернув карбюратор. Убедившись в правильности уровня, можно переходить к установке карбюратора на скутер и дальнейшей регулировке смеси.

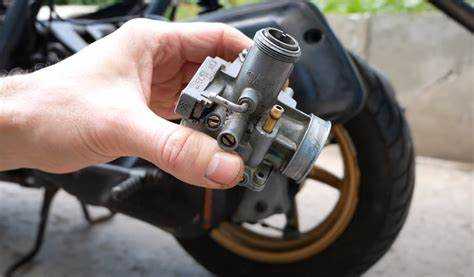

Регулировка качества смеси через винт воздуха
Винт воздуха на карбюраторе Honda Dio 35 управляет соотношением топлива и воздуха на холостом ходу. Его правильная настройка обеспечивает стабильную работу двигателя и минимальный расход топлива.
Для начала убедитесь, что двигатель прогрет до рабочей температуры, а сцепление выключено. Винт воздуха располагается сбоку карбюратора и имеет ограничитель поворота.
Снимите ограничитель и плавно вращайте винт по часовой стрелке до легкого уменьшения оборотов. Затем возвращайте винт против часовой стрелки, пока обороты не достигнут максимума. Это положение считается оптимальным для качества смеси на холостом ходу.
После установки максимальных оборотов проверьте устойчивость работы двигателя. Если мотор «троит» или глохнет при снижении оборотов, откорректируйте винт на 1/8–1/4 оборота в сторону увеличения топлива.
Для точной регулировки рекомендуется использовать тахометр. Оптимальная частота вращения коленвала на холостом ходу для Honda Dio 35 составляет 1600–1800 об/мин. Любое отклонение указывает на обеднённую или богатую смесь.
После регулировки винта воздуха обязательно проверьте реакцию двигателя на резкое открытие дросселя. Мягкое и ровное увеличение оборотов подтверждает корректную настройку. При резком подергивании смеси нужно слегка повернуть винт в сторону обогащения.
Регулярная проверка винта воздуха обеспечивает экономичный расход топлива, стабильную работу двигателя и снижает риск перегрева цилиндра из-за слишком бедной смеси.
Настройка холостого хода для стабильной работы двигателя
Для точной регулировки холостого хода на Honda Dio 35 потребуется винт холостого хода, расположенный на карбюраторе рядом с дроссельной заслонкой. Скутер должен быть прогрет до рабочей температуры, иначе настройка окажется неточной.
Поворачивайте винт по часовой стрелке до снижения оборотов двигателя, затем постепенно возвращайте против часовой стрелки, добиваясь устойчивых 1600–1800 об/мин. Обороты не должны «плавать» или резко падать при отпускании рукоятки газа.
После регулировки проверьте реакцию на ускорение: мотор должен плавно набирать обороты без провалов. При необходимости сделайте точечную корректировку винтом воздуха, чтобы смесь была оптимальной и предотвращалось дымление или нестабильная работа на холостом ходу.
Регулярная проверка и корректировка холостого хода снижает износ двигателя, предотвращает перегрев и обеспечивает равномерное потребление топлива. При изменении температуры окружающей среды или после чистки карбюратора повторная проверка обязательна.
Проверка работы после регулировки и устранение проблем
После завершения настройки карбюратора Honda Dio 35 необходимо оценить работу двигателя в разных режимах:
- Запустить двигатель и дать ему прогреться до рабочей температуры. Обратить внимание на стабильность холостого хода, отсутствие рывков и подтраивания.
- Плавно открыть ручку газа. Двигатель должен реагировать мгновенно, без задержек и провалов оборотов.
- Проверить ускорение с низких оборотов. Если скутер «тянет» неравномерно, смесь может быть слишком бедной или богатой.
- Проехать короткую дистанцию, используя разные режимы нагрузки. Обратить внимание на стабильность ускорения и звук двигателя.
Если выявлены проблемы, выполняются следующие действия:
- Холостой ход нестабилен: слегка подкрутить винт холостого хода до достижения ровной работы двигателя на минимальных оборотах.
- Провалы при ускорении: постепенно регулировать винт воздуха, проверяя реакцию двигателя после каждой регулировки.
- Двигатель дымит или теряет мощность: проверить уровень топлива в поплавковой камере, при необходимости отрегулировать поплавок.
- Неравномерная работа на всех оборотах: убедиться в чистоте жиклеров и каналов карбюратора, при необходимости провести повторную очистку.
После внесения корректировок необходимо повторно провести тест на холостом ходу и в движении. Двигатель должен сохранять стабильные обороты, плавно реагировать на газ и работать без посторонних шумов.
Вопрос-ответ:
Как определить, что карбюратор Honda Dio 35 требует регулировки?
Основные признаки необходимости регулировки карбюратора — это нестабильная работа двигателя на холостом ходу, рывки при ускорении, трудный запуск или повышенный расход топлива. Если скутер глохнет при остановках или двигатель неравномерно реагирует на газ, стоит проверить карбюратор и при необходимости отрегулировать смесь и уровень топлива.
Какие инструменты нужны для точной настройки карбюратора?
Для регулировки потребуются небольшая плоская отвёртка, набор ключей (обычно 8–10 мм), щуп для проверки уровня поплавка и чистая тряпка для протирки деталей. Иногда может потребоваться тонкая игла для прочистки жиклёров. Важно, чтобы все инструменты были чистыми и подходящего размера, чтобы не повредить регулировочные винты.
Как понять, что карбюратор Honda Dio 35 требует регулировки?
Признаки необходимости регулировки включают нестабильную работу двигателя на холостом ходу, трудности с запуском, рывки при ускорении и повышенный расход топлива. Важно проверить состояние свечи зажигания: черный нагар или слишком светлый оттенок указывают на богатую или бедную смесь. Осмотр внешних элементов карбюратора на наличие загрязнений и утечек также помогает выявить проблемы до начала настройки.
Какие шаги нужно выполнить для точной регулировки уровня топлива в поплавковой камере?
Сначала нужно снять крышку поплавковой камеры и осмотреть поплавок на повреждения или деформацию. Затем проверить высоту поплавка с помощью линейки или шаблона, соблюдая параметры, указанные в руководстве Honda Dio 35. Если требуется, корректируют положение поплавка, аккуратно подгибая язычок, чтобы достичь нужного уровня топлива. После этого собирают карбюратор и проверяют, чтобы при закрытом кране бензин не переливался, а при открытом уровень был стабильным.
