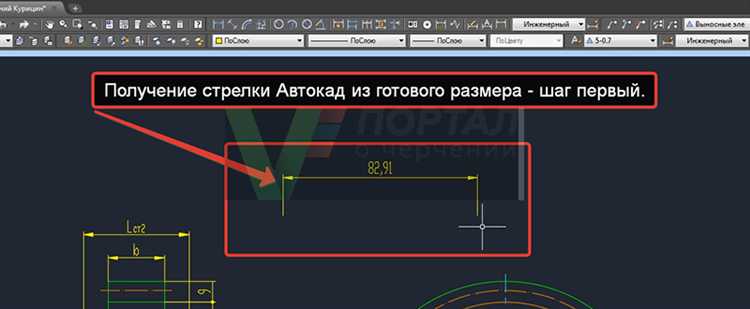

В Автокаде точные размеры объектов обеспечиваются использованием инструментов измерения и свойств объектов. Команды DIST, MEASUREGEOM и LIST позволяют определить длину, радиус, площадь и координаты элементов с точностью до тысячной доли единицы чертежа. Работа с объектами через панель свойств обеспечивает мгновенный доступ к габаритным параметрам без необходимости их ручного вычисления.
Измерение расстояний между точками выполняется командой DIST, где можно задать начало и конец сегмента, а система вернет длину, угол и координаты. Для сложных объектов, таких как многоугольники или кривые, команда MEASUREGEOM позволяет получить площадь и периметр, а также определять координаты ключевых точек в трехмерном пространстве.
Использование режима привязки (OSNAP) повышает точность при выделении углов, центров окружностей и пересечений линий. Сетка и объектная привязка обеспечивают корректное позиционирование измерительных точек и предотвращают ошибки, возникающие при ручной работе с координатами.
Для контроля размеров в масштабируемых чертежах рекомендуется проверять свойства объектов через панель Properties. Здесь можно видеть фактические значения длины, радиуса и углов, а также корректировать их без изменения геометрии, что особенно важно при подготовке рабочих чертежей и строительной документации.
Использование команды «Измерить» для длины и углов
Команда «Измерить» (MEASUREGEOM) позволяет быстро определить точные параметры объектов, включая длину, расстояние между точками и углы. Она доступна через вкладку «Главная» или вводом команды в строке команд.
Для измерения длины:
- Введите команду MEASUREGEOM и выберите опцию Длина.
- Выберите первую и вторую точки объекта или сегмента линии.
- В строке команд отобразится точное значение длины с учётом текущей единицы измерения чертежа.
Для измерения углов:
- Вызовите команду MEASUREGEOM и выберите опцию Угол.
- Укажите вершину угла, затем последовательно две стороны.
- Программа выведет величину угла в градусах, учитывая направление сторон.
Рекомендации при использовании команды:
- Перед измерением убедитесь, что объект не искажен и привязан к сетке или привязкам.
- Для кривых линий используйте опцию Длина, чтобы получить суммарное расстояние по всей кривой.
- Используйте привязки к объектам (END, MID, CENTER) для точного указания точек измерения.
- Результаты измерений можно сразу скопировать в строку команд или вставить в текстовые примечания на чертеже.
Проверка размеров с помощью свойства объекта
В Автокаде для точного контроля размеров объектов используется панель свойств. Чтобы открыть её, выделите объект и нажмите Ctrl+1 или через контекстное меню выберите «Свойства».
В панели свойств отображаются ключевые параметры: длина линий, радиус и диаметр окружностей, ширина и высота прямоугольников, площадь и периметр полилиний. Для прямых линий длина рассчитывается автоматически, а для сложных полилиний – суммируется по сегментам.
Для объектов с несколькими параметрами можно сразу проверить все значения. Например, у прямоугольника видны ширина, высота и координаты углов. Изменение этих параметров напрямую в панели позволяет корректировать размеры без дополнительных команд.
Для проверки углов панель свойств показывает значение угла между соединяющимися линиями, что удобно при создании точных чертежей. Если объект имеет вложенные элементы, свойства отдельных сегментов можно просматривать, выделяя их поочередно.
Использование панели свойств ускоряет процесс контроля размеров, минимизирует ошибки и позволяет фиксировать точные значения перед печатью или экспортом чертежа.
Применение инструмента «Растянуть» для уточнения длины
Инструмент «Растянуть» позволяет изменять длину объектов без искажения их формы. Он особенно полезен при корректировке линий, полилиний и прямоугольников, когда необходимо достичь точного размера.
Для работы с инструментом выполняются следующие шаги:
- Выберите команду Растянуть в панели инструментов или введите STRETCH в командной строке.
- Выделите объекты с помощью рамки. Важно использовать перекрестную рамку слева направо, чтобы выбрать только те элементы, которые подлежат растяжению.
- Укажите базовую точку, от которой будет выполняться растяжение. Эта точка фиксирует исходное положение объекта.
- Введите точное смещение по оси X или Y либо укажите конечную точку на чертеже для достижения нужной длины.
Особенности применения:
- Команда растягивает только выделенные сегменты, сохраняет непрерывность полилиний.
- Для угловых объектов можно использовать привязку к существующим точкам, чтобы сохранить точные размеры и ориентацию.
- При необходимости растяжение можно выполнять в нескольких направлениях, задавая последовательные базовые точки.
Практическая рекомендация: перед растяжением проверяйте координаты начальной и конечной точек с помощью команды ИД, чтобы обеспечить точность до миллиметра.
Замеры между точками с помощью привязок
В Автокаде для точного измерения расстояний между объектами используют систему привязок. Привязки позволяют точно выбрать ключевые точки, такие как концы линий, середины отрезков, пересечения и центры окружностей.
Для выполнения замера включите режим привязок через панель статуса или командой OSNAP. Выберите необходимые типы привязок, например Конец (Endpoint), Середина (Midpoint) или Пересечение (Intersection), чтобы курсор автоматически фиксировался на выбранной точке.
Запустите команду Измерить (Measure или DIST), укажите первую точку с помощью привязки, затем вторую точку. Автокад отобразит точное расстояние между ними в командной строке, включая горизонтальную, вертикальную и прямую линейную компоненты.
Использование привязок исключает ошибки, возникающие при ручном выделении точек, особенно на сложных чертежах с множеством пересечений и параллельных линий. Для замеров между несколькими точками повторяйте процесс, фиксируя каждый новый отрезок с необходимыми привязками.
Для повышения точности рекомендуется работать при включенном масштабе координат и проверять, что объектные привязки активны для всех ключевых элементов чертежа. Это позволяет получить достоверные результаты без необходимости дополнительной корректировки.
Определение размеров полилиний и контуров
Для точного измерения полилиний в Автокаде используется команда MEASUREGEOM с опцией Длина. Она позволяет определить суммарную длину сегментов, независимо от формы полилинии. Выбирается полилиния, и в командной строке отображается точное значение длины в текущих единицах чертежа.
При работе с замкнутыми контурами удобен инструмент AREA. Он вычисляет площадь и периметр замкнутой полилинии или полигона. Для этого нужно указать объекты или выбрать опцию Объект, после чего Автокад автоматически выдаёт значения площади и длины периметра.
Для более точного контроля можно применять привязки к узлам и концам сегментов при измерении. Это обеспечивает корректное вычисление длины даже при пересечении линий или наличии небольших смещений. Применение привязок особенно важно при работе с инженерными чертежами, где ошибки измерения недопустимы.
Комбинация команд MEASUREGEOM, AREA и LIST позволяет получить полное представление о размерах полилиний и контуров. Регулярная проверка параметров объектов через Свойства дополнительно гарантирует точность данных, особенно перед экспортом в другие системы или при подготовке к печати.
Использование линейки и масштабной сетки
Линейка в Автокаде позволяет определить точные длины и расстояния между элементами. Для активации инструмента выберите команду RULER или используйте панель измерений. Линейка отображается в верхней и боковой части рабочего пространства и показывает текущие координаты курсора, что упрощает контроль размеров.
Масштабная сетка помогает визуально оценивать пропорции объектов и проводить точные измерения без постоянного использования команд. Включите сетку через команду GRID и настройте шаг сетки в миллиметрах или дюймах, соответствующий вашим требованиям проекта. Например, для чертежей в масштабе 1:50 рекомендуется шаг 10 мм, для 1:100 – 20 мм.
Для точного измерения используйте сочетание линейки и сетки: привязывайте концы линий к узлам сетки и контролируйте длину по линейке. Это позволяет избежать накопления ошибок при ручных измерениях и ускоряет процесс проверки размеров сложных полилиний и контуров.
При необходимости измените масштаб сетки в настройках, чтобы он соответствовал детализации проекта. Регулярная проверка координат с помощью линейки обеспечивает точность до сотых долей миллиметра, особенно при работе с инженерными чертежами и архитектурными планами.
Измерение площадей и периметров фигур
Для расчета площади и периметра замкнутых объектов в Автокаде используется команда AREA. После её вызова программа предлагает выбрать объекты или задать точки контура вручную. Для многоугольников удобнее выбирать готовые полилинии, так как система автоматически учитывает все сегменты.
При выборе полилинии можно сразу получить значения площади и периметра. Площадь отображается в текущих единицах чертежа, периметр вычисляется суммой длин всех сторон. Если объект сложной формы, рекомендуется разбивать его на простые контуры и суммировать площади вручную для точности.
Для проверки корректности вычислений можно использовать LIST или PROPERTIES, где для замкнутых полилиний также отображается площадь. Если нужно измерить только периметр, достаточно выбрать команду MEASUREGEOM с опцией Perimeter.
При работе с кривыми и дугами важно учитывать, что площадь вычисляется по внутренней поверхности, а периметр – с учетом длины дуг. Для точных инженерных расчетов рекомендуется использовать привязку к объектам (OSNAP) и масштаб чертежа.
Проверка размеров в режиме печати и масштабирования
Для точного контроля размеров объектов перед печатью в Автокаде используйте вкладку «Печать» (Plot). Здесь важно выбрать правильный формат листа и установить масштаб чертежа. Масштаб указывается в виде коэффициента, например 1:50 или 1:100, чтобы размер на бумаге соответствовал реальному.
Перед отправкой на печать активируйте опцию «Предварительный просмотр», чтобы убедиться, что линии и контуры отображаются с нужной толщиной и масштабом. Проверяйте длину и площадь ключевых элементов с помощью команды «Измерить», сопоставляя значения с заданным масштабом.
Для объектов, содержащих сложные контуры, используйте привязку к сетке и оси, чтобы визуально проверить пропорции. Если размеры не совпадают, корректируйте масштаб либо отдельные элементы с помощью инструмента «Растянуть».
При необходимости можно добавить аннотативные размеры, которые автоматически подстраиваются под выбранный масштаб печати. Это упрощает контроль и исключает ошибки при масштабировании чертежа на разных листах.
После внесения изменений повторно проверяйте все критические элементы в режиме предварительного просмотра. Такая последовательность действий гарантирует соответствие размеров реальным значениям на готовом отпечатке.
Вопрос-ответ:
Как быстро узнать длину линии в Автокаде?
Для измерения длины линии можно использовать команду «Измерить» (MEASUREGEOM) и выбрать опцию «Длина». Также можно выделить линию и посмотреть свойства объекта в панели свойств — там будет указана точная длина с учётом масштаба чертежа.
Можно ли измерять расстояние между двумя точками с учётом угла?
Да, в Автокаде можно использовать команду «Измерить» с выбором опции «Расстояние». Она покажет не только линейное расстояние между точками, но и угол между ними относительно осей X и Y. Это полезно при проверке наклонных линий или расположения элементов под углом.
Как проверить, что размеры объекта совпадают с масштабом печати?
Для проверки размеров в режиме печати откройте вкладку «Печать» и установите масштаб вывода. Затем можно использовать инструмент «Линейка» на макете, чтобы сравнить реальные размеры на листе с рассчитанными. Это позволяет убедиться, что объекты распечатываются в нужном масштабе.
Можно ли измерить площадь сложного многоугольника в Автокаде?
Да, для этого существует команда «Площадь» (AREA). Нужно выделить объект или поочередно выбрать вершины многоугольника. Автокад вычислит площадь и периметр. Для сложных фигур с отверстиями следует учитывать все контуры, чтобы результат был точным.
Как проверить размеры полилиний и контуров без создания дополнительных линий?
Достаточно выделить полилинию и открыть панель свойств. Там отображается длина всей полилинии и координаты вершин. Кроме того, команда «Измерить» позволяет последовательно проверять сегменты без добавления новых объектов, что упрощает контроль точности сложных контуров.
Как точно измерить длину сложной полилинии в Автокаде?
Для измерения длины полилинии используйте команду «MEASUREGEOM» с опцией «Длина». Сначала выделите нужную полилинию: программа автоматически просчитает суммарную длину всех сегментов, включая прямые и дуговые участки. Если полилиния состоит из нескольких несвязанных фрагментов, их можно объединить в один объект с помощью команды «JOIN» перед измерением. Этот метод позволяет получить точное значение длины без необходимости вычислять каждый сегмент вручную. Дополнительно можно использовать панель свойств, где длина объекта отображается в соответствующем поле, что удобно для быстрого контроля данных без дополнительных команд.
