Прямое подключение таблицы Excel к AutoCAD позволяет автоматически переносить данные в чертежи и сокращает ручное обновление информации. Для работы потребуется версия AutoCAD 2016 или новее, поддерживающая динамические ссылки на внешние файлы Excel.
Перед импортом важно проверить структуру таблицы: все числовые значения должны быть в формате число, текст – в формате текст, а пустые ячейки следует удалить или заполнить нулями. Диапазон данных рекомендуется ограничивать только необходимыми столбцами и строками, чтобы ускорить обработку чертежа.
AutoCAD позволяет привязать Excel как встроенный объект или через ссылку на внешний файл. Использование ссылки дает возможность автоматически обновлять чертеж при изменении данных в Excel без повторного импорта. Важно заранее определить размеры таблицы в чертеже и согласовать единицы измерения с Excel, чтобы избежать искажений при вставке.
Настройка формата отображения таблицы внутри AutoCAD – отдельный шаг. Можно выбрать стиль линий, шрифтов и цвет заливки ячеек, чтобы таблица гармонировала с общим оформлением чертежа. Также рекомендуется сохранять исходный Excel-файл в той же папке, что и DWG-файл, чтобы избежать разрыва ссылки при переносе проекта на другой компьютер.
Подготовка таблицы Excel для импорта в AutoCAD
Перед импортом таблицы в AutoCAD необходимо очистить рабочий лист от пустых строк и столбцов. Все данные должны быть организованы в непрерывном диапазоне, без пропусков, чтобы программа корректно считывала содержимое. Нумерация строк и столбцов должна соответствовать логике чертежа, чтобы избежать путаницы при привязке.
Числовые значения в Excel следует форматировать как число с фиксированным количеством знаков после запятой, особенно если таблица содержит размеры или координаты. Для текстовых данных используйте формат текст, чтобы AutoCAD не интерпретировал их как числа. Любые формулы рекомендуется заменить на значения с помощью функции «Копировать как значения», иначе данные могут не обновляться корректно при импорте.
Названия столбцов и заголовки ячеек должны быть однозначными и без специальных символов, которые AutoCAD не распознаёт. Для улучшения читаемости рекомендуется убрать объединённые ячейки и использовать стандартные границы. Диапазон таблицы лучше ограничить только теми данными, которые будут отображаться в чертеже, чтобы уменьшить нагрузку на DWG-файл и ускорить процесс привязки.
Настройка формата ячеек и диапазонов в Excel
При подготовке таблицы Excel для импорта в AutoCAD важно корректно настроить формат ячеек. Для числовых данных, таких как размеры, координаты или расчётные величины, установите формат Число с необходимым количеством знаков после запятой. Это гарантирует, что AutoCAD правильно воспримет значения и не округлит их при отображении на чертеже.
Если в таблице присутствуют денежные значения или проценты, используйте формат Деньги или Процент. Важно помнить, что AutoCAD поддерживает только базовые числовые форматы, поэтому не рекомендуется использовать более сложные форматы, такие как даты или время, поскольку это может привести к некорректному отображению данных.
Для текстовых данных в таблице (например, наименований или описаний) установите формат Текст. Это поможет избежать ошибок при интерпретации значений AutoCAD. Также не используйте пробелы в названиях столбцов или ячеек, так как AutoCAD может не распознать такие данные должным образом.
Важно тщательно настроить диапазоны данных. Выделите только те строки и столбцы, которые необходимы для работы, и избегайте пустых ячеек в промежутках между ними. Если таблица слишком велика, разделите её на несколько частей, чтобы не перегружать AutoCAD лишней информацией. Проверьте, чтобы диапазоны не содержали скрытых строк или столбцов, так как они могут повлиять на точность импорта и отображения данных.
Также стоит обратить внимание на выравнивание текста в ячейках. Для числовых данных используйте выравнивание по правому краю, а для текстовых – по левому. Это обеспечит более чёткое и понятное отображение данных в AutoCAD.
Импорт таблицы Excel в AutoCAD через команду DATAEXTRACTION
Команда DATAEXTRACTION в AutoCAD позволяет импортировать данные из Excel в чертёж. Для начала откройте AutoCAD и создайте новый или откройте существующий чертёж, в который хотите добавить таблицу. Затем активируйте команду DATAEXTRACTION, введя её в командной строке или выбрав её в меню.
На первом шаге вам будет предложено создать новый файл извлечения данных. Выберите опцию Create a New Data Extraction и укажите место для сохранения файла. Следующий этап – выбор источника данных. Для этого выберите Excel File и укажите путь к вашей таблице. Обратите внимание, что AutoCAD поддерживает только ссылки на Excel-файлы в формате .xls или .xlsx, поэтому убедитесь, что файл сохранён в одном из этих форматов.
После выбора файла Excel появится окно с возможностью настройки извлечения данных. В этом окне вы сможете указать, какие именно данные из таблицы Excel вы хотите импортировать в чертёж. Выберите необходимые столбцы и строки. Важно отметить, что можно исключить ненужные данные, что поможет сократить размер файла чертежа и улучшить производительность.
Далее вам нужно настроить параметры отображения данных. Выберите стиль таблицы и параметры форматирования, такие как шрифт, размеры ячеек и выравнивание. Вы также можете указать, как будет отображаться информация при изменении данных в исходном Excel-файле – хотите ли вы, чтобы таблица обновлялась автоматически при изменении файла или требовала вручную обновить данные.
После настройки всех параметров подтвердите извлечение данных. AutoCAD вставит таблицу на выбранный лист. Если вы выбрали ссылку на внешний файл, то таблица будет связана с исходным Excel-документом, и любые изменения в файле Excel отразятся в чертеже при следующем обновлении данных.
Использование ссылки на внешний файл Excel в AutoCAD
При использовании ссылки на внешний файл Excel в AutoCAD данные обновляются автоматически, что позволяет избежать повторного импорта при изменении содержимого таблицы. Чтобы привязать таблицу Excel как ссылку, выполните следующие шаги:
- Откройте AutoCAD и начните новый проект или откройте существующий чертёж.
- Перейдите в меню Insert и выберите команду Attach.
- В диалоговом окне выберите файл Excel, который вы хотите привязать. Важно, чтобы Excel-файл был сохранён в формате .xlsx или .xls.
- В настройках выберите опцию Attach as Link, чтобы создать ссылку на внешний файл. Это обеспечит обновление данных при изменении исходного документа.
- Настройте параметры отображения таблицы: укажите точку вставки, масштаб и ориентацию. Вы также можете изменить стиль отображения таблицы в зависимости от ваших требований.
- Подтвердите выбор, и таблица из Excel будет вставлена в чертёж как ссылка.
Теперь, когда вы редактируете данные в Excel, таблица в AutoCAD будет автоматически обновляться. Однако чтобы изменения отобразились в чертеже, необходимо вручную обновить ссылку. Для этого используйте команду RELOAD в AutoCAD, которая обновит все связанные с чертежом файлы.
Использование внешней ссылки позволяет экономить место в файле чертежа и уменьшать его размер, так как данные остаются в исходном Excel-файле, а не встраиваются в AutoCAD. Также, если вы работаете в команде, ссылка на файл позволяет всем пользователям работать с актуальными данными, не требуя синхронизации изменений вручную.
Настройка обновления данных из Excel в AutoCAD
При работе с таблицей Excel, привязанной к AutoCAD, важно настроить механизм обновления данных, чтобы изменения в Excel автоматически отображались в чертеже. Для этого нужно правильно настроить параметры обновления связи между Excel и AutoCAD.
Если вы используете ссылку на внешний файл Excel, данные можно обновить вручную, когда это необходимо. Для этого выполните следующие шаги:
- Щёлкните правой кнопкой мыши по таблице, вставленной в AutoCAD, и выберите опцию Reload (Перезагрузить).
- Если файл Excel был изменён, команда перезагрузит данные, и они отобразятся в чертеже.
Для автоматического обновления данных в некоторых случаях можно настроить параметры извлечения данных при открытии чертежа. Например, при создании связи через команду DATAEXTRACTION в процессе импорта можно активировать опцию автоматического обновления. Однако важно помнить, что такая настройка может повлиять на производительность, особенно в крупных проектах с несколькими привязанными таблицами.
Если обновление данных не происходит автоматически, несмотря на настройки, проверьте следующие моменты:
- Убедитесь, что файл Excel доступен по указанному пути и не был перемещён или удалён.
- Проверьте, что файл Excel не открыт в другом приложении в момент работы с ним в AutoCAD, так как это может заблокировать обновление данных.
- Обратите внимание на версии используемого ПО: в старых версиях AutoCAD могут возникать проблемы с синхронизацией данных между программами.
Для обеспечения актуальности данных рекомендуется регулярно проверять связи и обновлять их вручную или настраивать автоматическую проверку при запуске AutoCAD. Это поможет избежать использования устаревших данных в проекте.

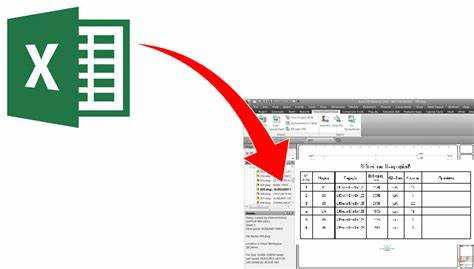

Корректировка отображения таблицы в чертеже AutoCAD
После привязки таблицы Excel к чертежу AutoCAD важно настроить её внешний вид, чтобы она соответствовала общей стилистике проекта. Настройка отображения таблицы влияет на восприятие информации и улучшает читаемость данных. Вот основные шаги для корректировки отображения таблицы:
- Масштабирование таблицы. Для начала установите правильный масштаб таблицы, чтобы она гармонично вписывалась в чертёж. Используйте команды Scale или Stretch, чтобы изменить размеры таблицы, не искажая её содержимое. Обратите внимание на единицы измерения: они должны соответствовать масштабу чертежа.
- Изменение шрифта и стиля текста. В таблицах можно изменить шрифт, его размер и стиль, чтобы улучшить читаемость. Для этого откройте свойства таблицы, выберите нужные шрифты и установите подходящие размеры. Не используйте слишком мелкий шрифт, чтобы данные были видны даже при масштабировании чертежа.
- Корректировка границ таблицы. Автоматически вставленная таблица может иметь слишком толстые или наоборот слишком тонкие линии. Используйте свойства таблицы, чтобы настроить толщину и стиль линий, включая возможность добавления или удаления границ ячеек, что поможет сделать таблицу более структурированной.
- Выравнивание и отступы. Настройте выравнивание текста в ячейках таблицы. Для числовых данных используйте выравнивание по правому краю, а для текстовых – по левому. Также можно изменить отступы внутри ячеек, чтобы текст не «прилипал» к границам и оставался читаемым.
Если таблица слишком большая для выбранного масштаба, можно использовать команду Clip для обрезки части таблицы, оставив только те данные, которые должны отображаться в чертеже. Для этого задайте область, в пределах которой таблица будет видна, а лишние части будут скрыты.
Дополнительно можно настроить цвет фона ячеек для выделения важных данных. Например, используйте светлый цвет фона для заголовков столбцов и строк, чтобы они выделялись на фоне основного текста таблицы. Это улучшит восприятие информации на чертеже и ускорит работу с ним.
Настройте отображение таблицы так, чтобы она соответствовала общему стилю чертежа и облегчала восприятие информации, не перегружая документ лишними элементами.
Исправление ошибок при привязке и обновлении данных
Ошибки при привязке таблицы Excel к AutoCAD часто связаны с неправильными настройками или потерей связи между файлами. Чтобы быстро устранить основные проблемы, следует учитывать несколько ключевых моментов.
Проблемы с привязкой файла Excel. Если AutoCAD не может найти или открыть файл Excel, убедитесь, что путь к файлу указан правильно и файл доступен. Особенно важно, чтобы файл Excel не был открыт в другой программе во время работы с AutoCAD, так как это может заблокировать доступ к нему. Проверьте формат файла – AutoCAD поддерживает только .xls и .xlsx.
Ошибки при обновлении данных. Если данные не обновляются после изменений в Excel, проверьте, правильно ли настроены параметры обновления. В случае использования внешней ссылки на Excel, воспользуйтесь командой RELOAD, чтобы обновить таблицу в чертеже. Также убедитесь, что файл Excel не был перемещён, так как это нарушит связь с чертежом.
Отсутствие данных в таблице. Иногда при импорте данные не отображаются, что может быть связано с проблемами в формате таблицы Excel. Убедитесь, что все ячейки содержат правильные данные и не содержат пустых строк или столбцов в середине таблицы. Пустые ячейки могут нарушить структуру данных, приводя к некорректному отображению или пропаданию информации.
Ошибка отображения таблицы. Если таблица отображается неправильно, проверьте форматирование. Иногда при вставке таблицы в AutoCAD нужно вручную настроить размер ячеек и шрифтов, чтобы данные отображались корректно. Используйте команду Scale, чтобы отрегулировать размер таблицы, если она выходит за пределы чертежа. Также проверьте настройки стилей текста и границ, чтобы таблица гармонировала с остальной частью чертежа.
Масштаб и выравнивание. При слишком большом масштабе таблица может выглядеть искажённо. Используйте команду Scale для изменения размеров, или вручную отредактируйте параметры отображения через свойства таблицы. Убедитесь, что ячейки выровнены правильно, чтобы информация была читаемой. Рекомендуется выравнивать текст в числовых ячейках по правому краю, а в текстовых – по левому.
Используя эти рекомендации, вы сможете эффективно исправить большинство распространённых ошибок, возникающих при привязке и обновлении данных из Excel в AutoCAD. Важно тщательно проверять все настройки и параметры, чтобы избежать потери данных или их некорректного отображения в проекте.
Вопрос-ответ:
Как привязать таблицу Excel к AutoCAD?
Для привязки таблицы Excel к AutoCAD, откройте чертёж, выберите команду «DATAEXTRACTION» или «Attach» в меню вставки. Укажите путь к файлу Excel и выберите нужные данные. Вы можете вставить таблицу как объект или ссылку. Ссылка позволяет обновлять таблицу автоматически при изменении исходного Excel-файла.
Как правильно настроить форматирование таблицы Excel перед привязкой к AutoCAD?
Перед привязкой таблицы важно убедиться, что данные имеют правильный формат. Все числовые значения должны быть в формате «Число», а текст — в формате «Текст». Уберите пустые строки и столбцы, чтобы предотвратить ошибки при импорте. В таблице не должно быть объединённых ячеек, так как это нарушает структуру данных при вставке в AutoCAD.
Почему не обновляются данные таблицы Excel в AutoCAD после изменений в файле?
Если данные не обновляются, проверьте, что файл Excel доступен и не был перемещён. При использовании ссылки на внешний файл убедитесь, что ссылка не нарушена. Также используйте команду RELOAD в AutoCAD для обновления данных. Если вы используете встроенную таблицу, изменения необходимо вносить вручную.
Как исправить ошибку, если таблица Excel неправильно отображается в AutoCAD?
Если таблица отображается некорректно, проверьте форматирование в Excel. Убедитесь, что нет пустых строк или столбцов в середине таблицы. Настройте размер таблицы с помощью команды Scale в AutoCAD. Также проверьте стиль текста и выравнивание ячеек. Иногда необходимо вручную отрегулировать параметры отображения, чтобы таблица вписывалась в чертёж.
