Втулки стартера на ВАЗ 2115 отвечают за точное расположение якоря и его свободное вращение. Изношенные втулки вызывают посторонний шум при запуске двигателя и нестабильную работу стартера. Их замена требуется каждые 80–100 тысяч километров пробега, особенно при частых холодных запусках и повышенных нагрузках на стартер.
Процесс установки втулок включает демонтаж стартера, удаление старых втулок и аккуратную установку новых. Использование специализированных инструментов, таких как съемник или мягкий молоток с оправкой, предотвращает повреждение корпуса стартера и якоря. Важно проверять точность посадки втулок и отсутствие люфта после установки.

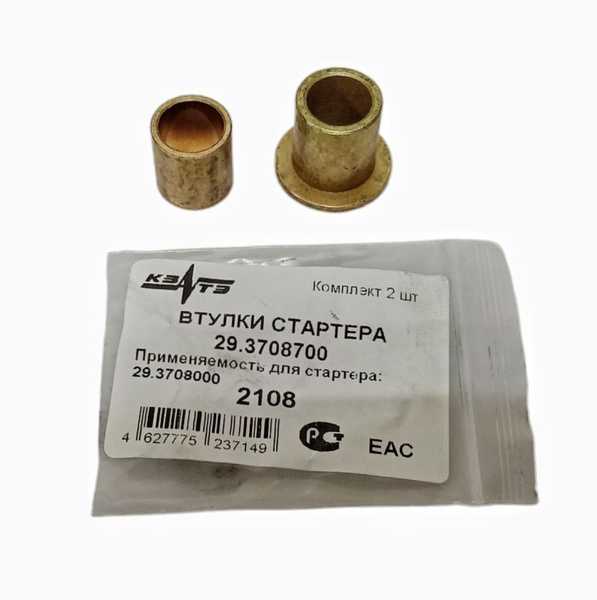

При выборе втулок рекомендуется ориентироваться на заводские размеры: внутренний диаметр 14 мм, наружный 18 мм, длина 20–22 мм. Материал должен быть бронзовым или высокопрочным композитным для обеспечения долговечности. Нанесение тонкого слоя моторного масла на втулки перед установкой уменьшает износ при первых оборотах.
Работа по замене втулок требует последовательного подхода и соблюдения техники безопасности: отсоединение аккумулятора, аккуратное снятие стартера и контроль за чистотой рабочих поверхностей. Такой подход позволяет вернуть стартеру стабильную работу и снизить риск повторного выхода втулок из строя в ближайшие годы.
Подготовка автомобиля и инструментов для замены втулок стартера
Автомобиль устанавливается на ровную поверхность с зафиксированным стояночным тормозом. Снимается минусовая клемма аккумулятора для предотвращения короткого замыкания при работе со стартером.
Для замены втулок потребуются ключи на 10, 13 и 17 мм, торцевая головка с трещоткой, плоская и крестовая отвертки, съемник стартера при необходимости, ветошь без ворса и перчатки.
Перед демонтажем стартера важно подготовить емкость для болтов и мелких деталей, чтобы не потерять крепеж. Под корпус стартера рекомендуется подложить мягкую поверхность для защиты от повреждений.
Все инструменты проверяются на исправность: ключи и головки должны быть чистыми и без деформаций для плотного прилегания к болтам. Это предотвращает срыв и повреждение крепежа.
Рекомендуется зафиксировать или сфотографировать расположение всех элементов стартера перед разборкой. Это облегчает правильную сборку и установку новых втулок без ошибок.

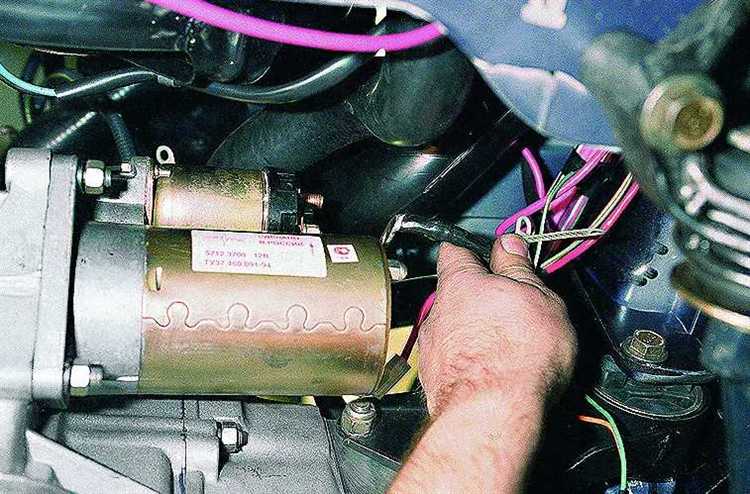

Снятие стартера с двигателя ВАЗ 2115
Для демонтажа стартера необходимо отключить отрицательную клемму аккумулятора, чтобы исключить риск короткого замыкания. Работу рекомендуется выполнять при поднятой передней части автомобиля, используя надежные подставки под автомобиль.
Используйте ключ на 13 мм для отворачивания болтов крепления. Один болт находится сверху корпуса стартера, другой снизу, ближе к картеру сцепления. Рекомендуется слегка обработать резьбу проникающей смазкой для облегчения откручивания.
После откручивания болтов аккуратно поддерживайте стартер руками и извлеките его из посадочного места, избегая рывков, чтобы не повредить зубья шестерни привода и маховик. При необходимости слегка поверните стартер по оси, чтобы освободить его от прилегающих элементов двигателя.
Освободив стартер, уложите его на устойчивую поверхность для дальнейшей разборки и замены втулок. Обратите внимание на положение тягового реле и щеточного узла, чтобы сохранить их целостность при последующей сборке.
| Этап | Действие |
|---|---|
| 1 | Отключение аккумулятора |
| 2 | Отсоединение проводов со стартера |
| 3 | Откручивание болтов крепления |
| 4 | Аккуратное извлечение стартера |
| 5 | Размещение на рабочей поверхности |
Очистка и проверка корпуса стартера перед разборкой
Перед разборкой стартера необходимо тщательно очистить его корпус от грязи, пыли и следов масла. Для этого используют ветошь и мягкую щетку, предварительно удалив крупные загрязнения. При сильных отложениях допускается применение растворителя на основе керосина или спирта, избегая попадания жидкости внутрь обмоток.
После удаления внешней грязи следует провести визуальный осмотр корпуса. Проверяется отсутствие трещин, сколов и деформаций в местах крепления крышек и подшипников. Особое внимание уделяется состоянию посадочных гнезд втулок – они не должны иметь задиров или следов сильного износа.
Если на поверхности корпуса обнаружены следы коррозии, их аккуратно удаляют мелкой наждачной бумагой или щеткой по металлу, после чего поверхность протирается чистой сухой ветошью. Обратите внимание на вентиляционные отверстия: они должны быть полностью свободны от пыли и грязи, чтобы предотвратить перегрев стартера при эксплуатации.
Проверка крепежных элементов проводится отдельно. Резьба болтов и шпилек не должна быть сорвана. При необходимости резьбу восстанавливают метчиком соответствующего размера, чтобы последующая сборка стартера была надежной.
Только после полной очистки и проверки корпуса можно переходить к разборке стартера и замене втулок, что гарантирует удобство работы и минимизирует риск повреждения внутренних деталей.
| Этап | Описание |
|---|---|
| Очистка корпуса | Удаление грязи, масла и пыли с помощью ветоши, щетки и растворителя. |
| Визуальный осмотр | Проверка трещин, сколов, износа посадочных гнезд втулок. |
| Удаление коррозии | Обработка мелкой наждачной бумагой, протирка сухой ветошью. |
| Проверка крепежа | Осмотр резьбы болтов и шпилек, восстановление при необходимости. |
Демонтаж старых втулок стартера
Сначала зафиксируйте ротор стартера в тисках или мягкой губкой, чтобы предотвратить его вращение. Проверьте корпус на наличие грязи и нагара, очистите рабочую зону металлической щеткой или мягкой ветошью. Убедитесь, что контакты обесточены.
С помощью подходящего съемника или плоской отвертки аккуратно подденьте втулку со стороны привода ротора. Работайте постепенно, избегая ударов, которые могут деформировать корпус или ротор. Если втулка застряла, используйте легкое нагревание корпуса феном до 50–60 °C для расширения металла, это облегчит извлечение.
После частичного выхода втулки извлеките ее полностью руками или с помощью тонких пассатижей, контролируя, чтобы частицы старого материала не попали внутрь стартера. Осмотрите канавки под втулки на наличие износа или повреждений. При необходимости аккуратно очистите канавки шлифовальной бумагой высокой зернистости.
Удалите остатки смазки и металлической стружки, продуйте корпус сжатым воздухом. Корпус готов к установке новых втулок после тщательной проверки целостности подшипниковых посадочных мест и отсутствия трещин.
Подготовка новых втулок к установке
Перед установкой новые втулки стартера ВАЗ 2115 необходимо тщательно подготовить, чтобы обеспечить правильную посадку и долговечную работу. Начните с визуальной проверки на наличие трещин, заусенцев или других дефектов. Любой изъяновый элемент может привести к быстрому износу или заклиниванию ротора.
Следующий этап – очистка и смазка:
- Промойте втулки в бензине или специальном растворителе для удаления защитной смазки и загрязнений от производства.
- Просушите их ветошью без ворса.
- Нанесите тонкий слой литиевой или графитовой смазки, учитывая, что избыток масла может притягивать пыль и ускорять износ.
Проверка размеров обязательна. Используйте штангенциркуль для измерения внутреннего диаметра втулки и сравните его с посадочным диаметром оси ротора. Втулка должна легко надеваться на ось, без люфта, но и без усилий, требующих нагрева или давления.
Если втулки металлические, рекомендуется слегка притереть контактные поверхности мягкой шкуркой (320–400), чтобы убрать микронеровности, возникающие при литье или прессовке. После этого снова очистите и смажьте втулки.
Для пластмассовых или бронзовых втулок важно проверить, нет ли остатков литников или неровностей на торцах, мешающих ровной посадке в корпус стартера. Удалите их острым ножом или надфилем.
После этих процедур втулки готовы к монтажу, и можно переходить к их установке в корпус стартера, соблюдая точное расположение и правильное направление относительно оси ротора.
Установка новых втулок в корпус стартера
Перед установкой убедитесь, что новые втулки соответствуют модели стартера ВАЗ 2115 по диаметру и длине. Диаметр втулки должен точно совпадать с посадочным отверстием корпуса, чтобы обеспечить минимальный люфт вала. Используйте чистую ветошь для удаления любых металлических стружек или пыли из корпуса.
Нанесите тонкий слой моторного масла на внутреннюю поверхность втулки и на вал ротора. Это снизит трение при запрессовке и обеспечит плавное вращение ротора после сборки. Избегайте излишнего масла, чтобы не допустить его попадания на щетки или контакты.
Втулку аккуратно запрессуйте в корпус стартера с помощью мягкой оправки или деревянного бруска, легкими ударами молотка по оправке. Не используйте металлические предметы напрямую на втулке, чтобы не повредить материал. Втулка должна войти до упора, равномерно, без перекосов.
После установки проверьте свободное вращение ротора внутри корпуса. Вал должен вращаться без заеданий и посторонних шумов. При обнаружении сопротивления втулку необходимо аккуратно подправить или проверить правильность установки.
Повторите процедуру для всех втулок стартера, соблюдая одинаковый подход и проверку каждой позиции. После установки всех втулок корпус готов к сборке стартера.
Сборка стартера и проверка вращения ротора
После установки новых втулок в корпус стартера приступают к сборке устройства. Работу необходимо выполнять в чистой зоне, чтобы внутрь не попали пыль и металлическая стружка.
- Установите ротор в корпус, аккуратно направляя его через новые втулки, чтобы не повредить посадочные поверхности.
- Закрепите щеточный узел, убедившись, что щетки легко перемещаются в своих гнездах и контактируют с коллектором без заеданий.
- Установите переднюю и заднюю крышки стартера, проверяя совпадение отверстий под крепежные болты.
- Закрутите крепеж равномерно, чтобы избежать перекоса корпуса, который может вызвать затруднение вращения ротора.
После сборки необходимо проверить свободное вращение ротора вручную:
- Возьмите ротор за вал и прокручивайте его по часовой стрелке и против. Ход должен быть плавным, без люфтов и заеданий.
- Если ощущается сопротивление, разберите стартер и проверьте правильность установки втулок и щеток, а также чистоту посадочных мест.
- При необходимости нанесите немного тонкого масла на втулки, чтобы улучшить скольжение ротора.
Только после полной проверки плавности вращения ротора можно устанавливать стартер на двигатель автомобиля. Это предотвращает преждевременный износ втулок и обеспечивает надежный запуск двигателя.
Монтаж стартера на двигатель и проверка работы
Перед установкой убедитесь, что поверхность посадочного места чистая и без следов старого герметика или грязи. Это обеспечит плотное прилегание корпуса стартера к блоку двигателя.
Установите стартер на двигатель, совместив отверстия корпуса с резьбовыми отверстиями блока. Вставьте крепёжные болты и затяните их вручную до упора, чтобы исключить перекос.
Затяните болты динамометрическим ключом, соблюдая момент затяжки 25–30 Н·м для болтов среднего диаметра (обычно М8). При закручивании соблюдайте последовательность – сначала верхний болт, затем нижний, чтобы равномерно распределить нагрузку.
Подключите клеммы питания: массу стартера к корпусу, плюсовой провод к клемме «B» на соленоиде. Проверьте отсутствие люфтов на проводах и надёжность соединений.
Перед запуском двигателя проверьте вращение ротора вручную, если есть доступ. Оно должно быть свободным, без заеданий и посторонних шумов.
Запустите двигатель и убедитесь, что стартер включается плавно, без рывков и посторонних звуков. После успешного запуска повторно проверьте затяжку болтов и надёжность электрических соединений.
Вопрос-ответ:
Как определить, что втулки стартера на ВАЗ 2115 требуют замены?
Симптомы износа втулок включают посторонние шумы при запуске двигателя, трудности с вращением ротора и нестабильную работу стартера. Также можно снять стартер и визуально осмотреть втулки: если видны глубокие канавки, трещины или сильный люфт в посадочном месте ротора, втулки нуждаются в замене.
Какие инструменты потребуются для замены втулок стартера?
Для работы понадобятся: набор ключей и головок (обычно на 10–13 мм), отвертки, молоток, кернер или небольшой стержень для выпрессовки старых втулок, пассатижи, а также новые втулки и смазка для сборки. Наличие подъемника или домкрата с подставками облегчает снятие стартера с двигателя.
Можно ли выпрессовать старые втулки без снятия стартера с автомобиля?
Снимать стартер с двигателя рекомендуется. Без демонтажа доступ к втулкам ограничен, что затруднит их аккуратное извлечение и повышает риск повреждения корпуса. Демонтаж стартера даёт возможность контролировать процесс, не деформировать посадочные места и проверить состояние ротора перед установкой новых втулок.
Как правильно установить новые втулки в корпус стартера?
Втулки устанавливаются в очищенные посадочные места корпуса. Их нужно аккуратно запрессовать с помощью молотка и подходящего оправочного стержня, следя за ровной посадкой. После установки следует смазать втулки тонким слоем графитовой или литиевой смазки, чтобы ротор вращался свободно и без заеданий.
Каким образом проверить работу стартера после установки новых втулок?
После сборки стартера и установки на двигатель подключите аккумулятор и кратковременно включите стартер. Вращение ротора должно быть плавным, без посторонних шумов и заеданий. Если присутствуют вибрации или стуки, стартер нужно снять и проверить правильность посадки втулок, их смазку и отсутствие посторонних предметов в корпусе.
Какие признаки указывают на износ втулок стартера ВАЗ 2115?
Изношенные втулки стартера проявляются нестабильной работой двигателя при запуске, щелчками или металлическим скрежетом при попытке завести машину. При разборке стартера можно заметить люфт ротора в подшипниках или следы сильного износа на внутренней поверхности втулок. Если стартер вращается с трудом или издает необычные звуки, это прямой сигнал для проверки и замены втулок.
Можно ли заменить втулки стартера своими руками без снятия двигателя?
Да, на ВАЗ 2115 замена втулок стартера выполняется без демонтажа двигателя, но требуется снятие стартера с автомобиля. После отключения аккумулятора снимают стартер, разбирают корпус, извлекают старые втулки и устанавливают новые с точной посадкой. Важно контролировать чистоту корпуса и смазку втулок, чтобы исключить преждевременный износ. После сборки стартер монтируют на двигатель и проверяют его работу под нагрузкой.
