Снятие набалдашника с ручки коробки передач на УАЗ Патриот требуется при замене изношенной детали, установке тюнинг-комплектов или ремонте механизма переключения. Конструкция ручки на разных годах выпуска может отличаться – от резьбового крепления до защёлок с фиксирующим штифтом. Поэтому важно понимать, какой тип соединения установлен именно на вашем автомобиле.
Перед началом работ необходимо определить, каким способом набалдашник зафиксирован. На большинстве моделей до 2019 года используется резьбовое крепление, и ручка просто выкручивается против часовой стрелки. На более новых версиях производитель применяет заводскую защёлку с внутренним фиксатором, для снятия которой потребуется тонкая отвёртка или пластиковый съёмник, чтобы не повредить пластиковые элементы облицовки.
Работы рекомендуется проводить на стоянке при выключенном зажигании. Если набалдашник не поддаётся, не следует применять чрезмерное усилие – это может привести к поломке фиксатора или трещине корпуса. Гораздо безопаснее использовать метод нагрева соединения феном или обработку соединения проникающей жидкостью, чтобы облегчить откручивание.
Зная точную конструкцию ручки КПП вашего УАЗ Патриот и применяя подходящие инструменты, можно снять набалдашник без повреждений и быстро подготовить место под новую деталь или ремонт узла переключения передач.

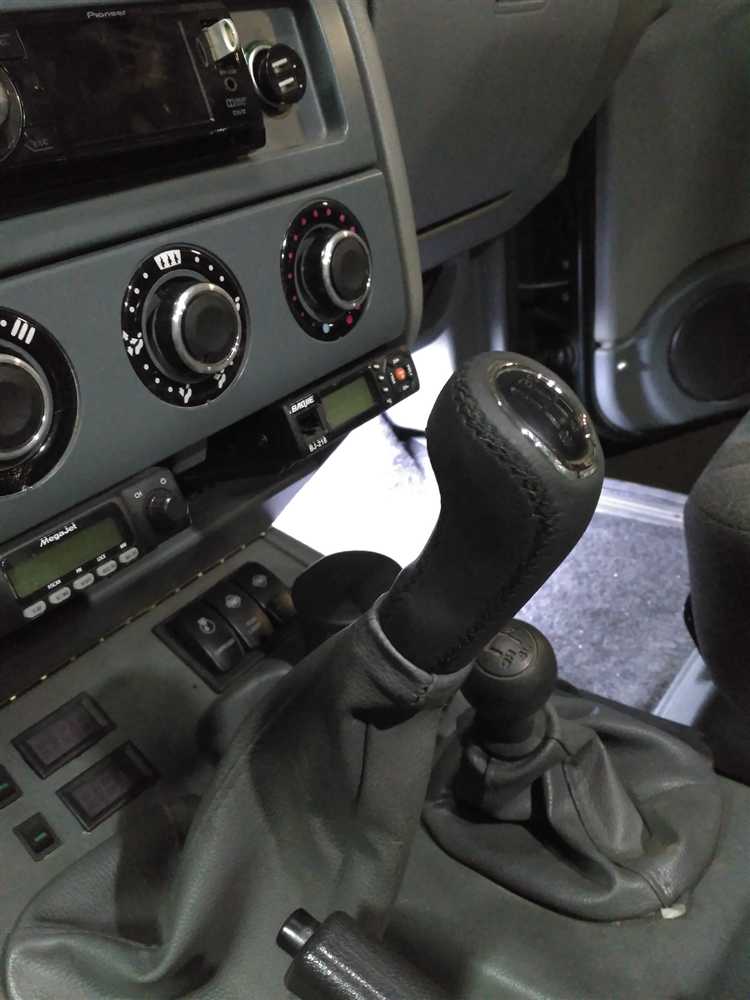

Определение типа крепления набалдашника на УАЗ Патриот
Перед снятием набалдашника важно точно определить способ его крепления, так как в разных модификациях УАЗ Патриот применяются различные типы фиксации. На моделях до 2014 года чаще используется резьбовое соединение, при котором набалдашник навинчен на металлический шток рычага. Для проверки достаточно попытаться повернуть ручку против часовой стрелки, удерживая сам рычаг – если она вращается с умеренным сопротивлением, значит, установлена резьба.
На более поздних версиях автомобиля нередко применяются набалдашники с посадкой на шлицевое соединение и фиксирующим клеевым составом. Такой вариант не поддаётся вращению, а при попытке открутить остаётся неподвижным. В этом случае требуется прогрев соединения феном, чтобы ослабить клей, или использование мягких захватов, исключающих повреждение поверхности.
Некоторые комплектации УАЗ Патриот оснащаются пластиковыми набалдашниками с защёлкой внутри корпуса. Проверить наличие фиксатора можно, аккуратно поддев нижнюю кромку декоративной накладки отвёрткой с обмотанным жалом. Если под ободком обнаружен язычок или кнопка, значит, применяется защёлочный тип крепления – для снятия нужно одновременно нажать фиксатор и потянуть набалдашник вверх.
Определив способ фиксации, можно выбрать подходящий инструмент и технику демонтажа, избегая повреждения резьбы, корпуса ручки и декоративных элементов салона.

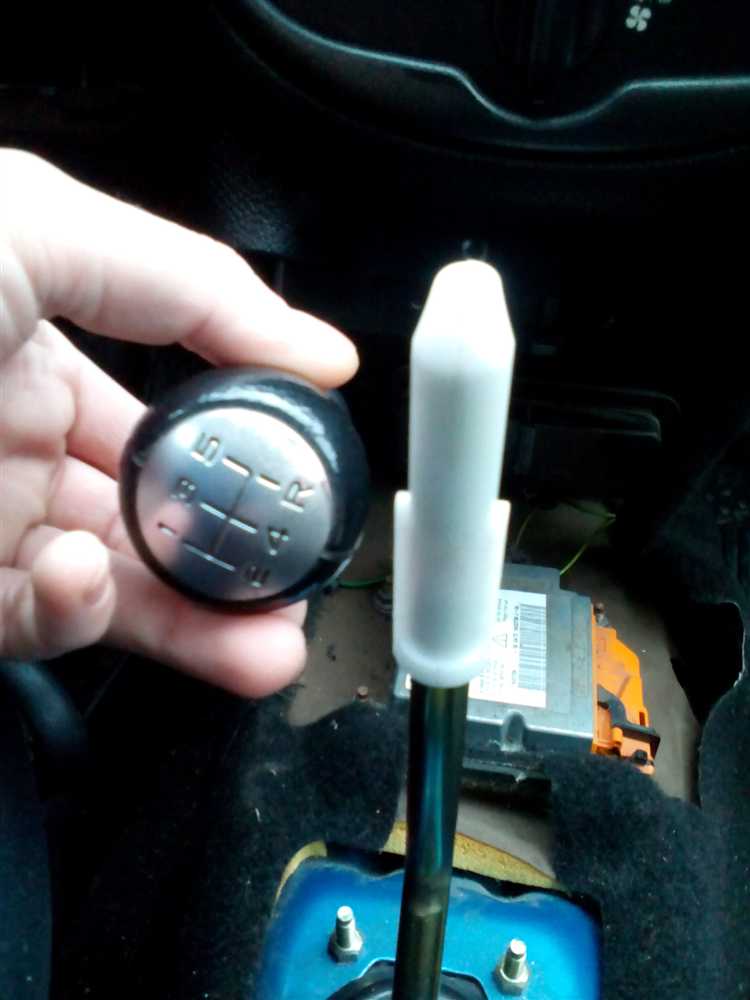

Подготовка инструментов и безопасное положение рычага
Перед началом работ необходимо подготовить инструменты, которые обеспечат аккуратное снятие набалдашника без повреждения рычага. Понадобятся: тонкая плоская отвертка или пластиковый монтажный клин для поддевания декоративных элементов, шлицевая отвертка средней ширины, ветошь для защиты поверхности и при необходимости небольшой газовый ключ с мягкими губками. Использование металлических инструментов без изоляции недопустимо – они могут оставить вмятины или царапины на основании рукоятки.
Автомобиль следует установить на ровной площадке, включить стояночный тормоз и перевести рычаг коробки передач в нейтральное положение. Это исключает самопроизвольное движение машины и позволяет зафиксировать рычаг в стабильной оси. Если набалдашник снимается с усилием, желательно обернуть основание рычага тканью, чтобы предотвратить срыв руки и случайное повреждение декоративной панели тоннеля пола.
Перед откручиванием или снятием рекомендуется проверить, нет ли фиксирующего винта у основания набалдашника. Для этого достаточно слегка повернуть его вокруг оси – если чувствуется упор, значит используется винтовое крепление. В этом случае отверткой аккуратно выкручивается фиксатор, после чего набалдашник снимается без приложения чрезмерной силы. Соблюдение этих шагов исключает риск повреждения резьбы и облегчает последующую установку новой детали.

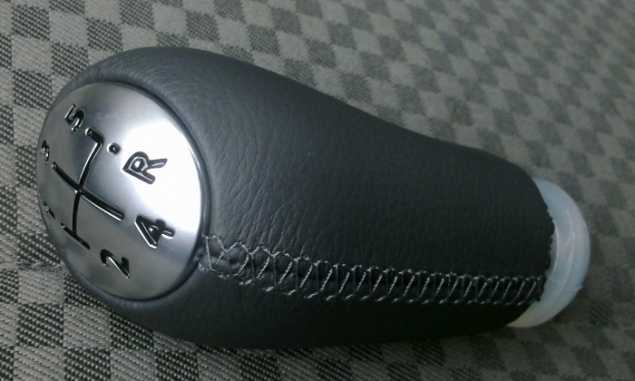

Снятие декоративной накладки и оценка состояния резьбы
Перед отвинчиванием набалдашника необходимо снять декоративную накладку, если она установлена поверх основной резьбовой части. На УАЗ Патриот чаще встречается пластиковая или резиновая накладка, закрывающая переход между рукояткой и чехлом рычага.
Для аккуратного снятия накладки:
- Аккуратно подденьте край тонким пластиковым шпателем или плоской отвёрткой, предварительно обернув её изолентой, чтобы не повредить покрытие.
- Потяните накладку вверх, удерживая основание рычага рукой, чтобы исключить смещение механизма переключения.
- Если накладка плотно зафиксирована, примените лёгкое вращательное движение, не прилагая чрезмерного усилия – при закисании пластик может треснуть.
После снятия накладки необходимо осмотреть резьбу или посадочное место набалдашника:
- Проверьте целостность резьбы – витки не должны быть сорваны или смяты. Повреждение часто проявляется в виде люфта при установке.
- Очистите резьбовую часть металлической щёткой или мягкой тканью, смоченной в техническом спирте, чтобы удалить пыль и остатки смазки.
- При наличии следов коррозии нанесите небольшое количество проникающей жидкости и оставьте на несколько минут для облегчения последующего отвинчивания.
- Убедитесь, что резьба не имеет трещин в основании – при их наличии набалдашник необходимо заменить, иначе он не будет фиксироваться надёжно.
Тщательная оценка состояния резьбы перед снятием набалдашника позволяет избежать повреждения рычага и облегчает установку нового элемента без перекоса.
Разборка резьбового крепления и предотвращение повреждений
Чтобы избежать повреждения резьбы и пластикового основания, фиксируй рычаг КПП с помощью мягкой ткани или ремня. Использование металлических тисков недопустимо – риск деформации оси или трещины в корпусе велик.
- Обмотай основание ручки тонким слоем изоленты, чтобы предотвратить сколы при контакте с инструментом.
- Прикипевшую резьбу прогрей феном до 40–50 °C – термическое расширение облегчит раскручивание.
- Если нагрев не помогает, нанеси небольшое количество силиконовой смазки в стык между ручкой и рычагом и подожди 5–10 минут.
- Поворачивай набалдашник равномерно, без рывков, контролируя усилие – превышение момента более 10 Н·м может сорвать резьбу.
После снятия осмотри резьбовую часть рычага: наличие металлической стружки, следов перекоса или замятий указывает на необходимость нарезки резьбы метчиком соответствующего шага (обычно М10×1,25). Перед установкой нового набалдашника обязательно очисти резьбу щёткой и обработай лёгкой смазкой, чтобы избежать прикипания в будущем.

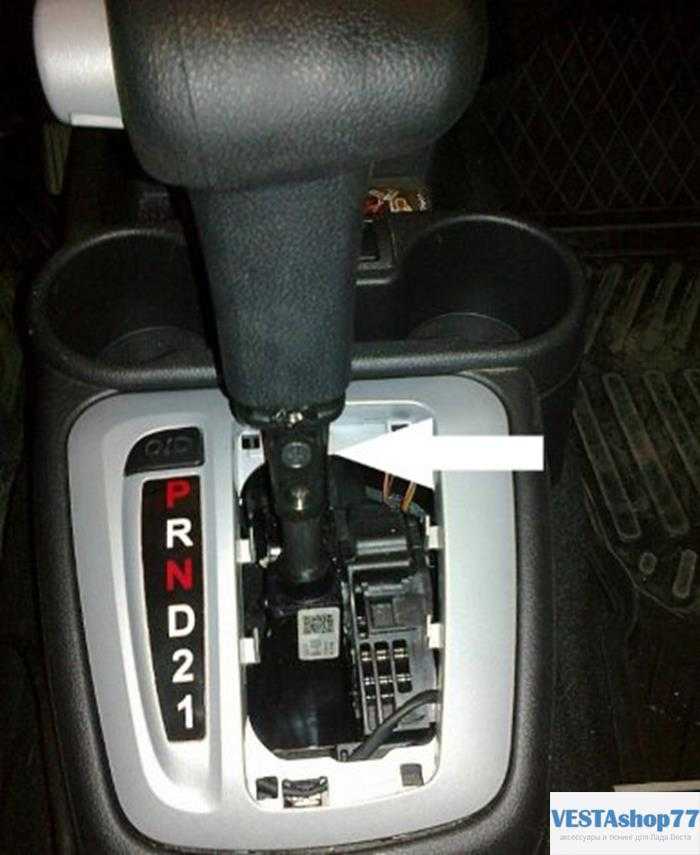

Демонтаж набалдашника с защёлкой или фиксатором
На УАЗ Патриот встречаются набалдашники с пластиковыми или металлическими защёлками, расположенными в основании ручки. Для их снятия требуется точное определение точки фиксации, чтобы не повредить корпус рычага.
Сначала необходимо отодвинуть кожух рычага вниз, открыв доступ к месту соединения. Визуально определить защёлку можно по характерному выступу или пружинному кольцу. Если фиксация скрыта, стоит аккуратно подсветить область стыка фонариком.
Для освобождения защёлки используется тонкая плоская отвёртка или шило с притупленным концом. Инструмент вводят между набалдашником и корпусом, после чего защёлку слегка поджимают внутрь. При этом важно не использовать силу – усилие должно быть направлено строго в сторону освобождения замка.
После снятия фиксации набалдашник необходимо проворачивать, слегка потягивая вверх. Если внутри установлен металлический фиксатор-пружина, движение выполняют с минимальной амплитудой, чтобы не деформировать удерживающий элемент.
По окончании демонтажа рекомендуется очистить место соединения от грязи и следов коррозии. При установке нового набалдашника проверяется состояние защёлки: ослабленный фиксатор необходимо заменить, иначе возможен люфт при переключении передач.

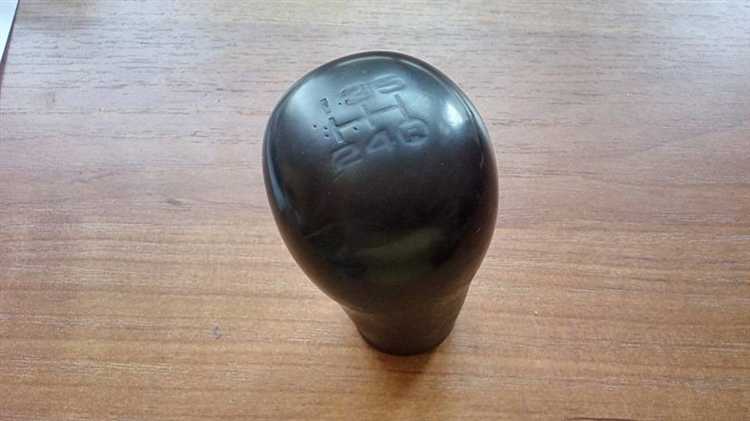

Очистка и осмотр ручки КПП перед установкой нового элемента
После снятия старого набалдашника необходимо тщательно очистить поверхность рычага КПП. Для удаления грязи, масла и остатков старого клея используйте ветошь без ворса и изопропиловый спирт или специальное средство для обезжиривания металла. Особое внимание уделяйте области резьбы и контактным поверхностям, чтобы исключить попадание загрязнений под новый элемент.
Осмотр ручки должен включать проверку целостности резьбы, отсутствия трещин и деформаций на металлической части и пластике. Если обнаружены признаки износа или повреждения, рекомендуется восстановить резьбу с помощью метчика или заменить поврежденный элемент, иначе новый набалдашник может установить неправильно или с перекосом.
Перед установкой нового элемента убедитесь, что контактные поверхности сухие и чистые. Легкая смазка резьбы допускается только силиконовой смазкой или тонким слоем графитовой пасты, чтобы избежать химического воздействия на пластик и сохранить надежность фиксации.
При подготовке ручки к установке нового набалдашника проверьте также люфт и фиксацию механизма переключения. Любые признаки заклинивания или затрудненного хода должны быть устранены заранее, чтобы новый элемент служил корректно и без дополнительных нагрузок на рычаг КПП.
Установка нового набалдашника и проверка надёжности фиксации
Перед установкой нового набалдашника убедитесь, что резьбовая часть рычага и внутренние поверхности нового элемента чистые и свободны от грязи и смазки. Это исключает неплотное прилегание и преждевременный износ.
Для набалдашников с резьбовым креплением начните завинчивание вручную, избегая перекоса. Контролируйте равномерное вращение, чтобы резьба не сорвалась. Для элементов с защёлками аккуратно совместите фиксаторы и защёлкните до характерного щелчка, не применяя чрезмерной силы.
После установки проверьте фиксацию, слегка сдвигая набалдашник в разных направлениях. Элемент не должен смещаться, скрипеть или люфтить. При наличии люфта повторите установку или проверьте целостность фиксирующих элементов.
Для повышения надёжности можно нанести минимальное количество фиксирующей смазки на резьбу, если это допускает конструкция, либо использовать фиксатор резьбы с низкой прочностью, чтобы предотвратить самопроизвольное откручивание.
Окончательная проверка проводится при перемещении рычага в рабочие положения: набалдашник должен оставаться неподвижным и не мешать переключению передач.
Вопрос-ответ:
Как определить тип крепления набалдашника на ручке КПП УАЗ Патриот?
На УАЗ Патриот ручки КПП могут фиксироваться с помощью резьбы, защёлки или фиксирующего штифта. Чтобы определить тип крепления, сначала осмотрите основание ручки: если видна резьба, значит набалдашник накручивается; наличие небольшого штифта или пластикового фиксатора указывает на защёлочный механизм. Правильная идентификация позволит выбрать подходящий способ снятия без повреждений.
Какие инструменты понадобятся для снятия набалдашника с резьбовым креплением?
Для работы с резьбовым креплением обычно требуется только крестовая или плоская отвертка, а также мягкая тряпка для защиты поверхности ручки. В редких случаях может понадобиться разводной ключ, если резьба затянута слишком сильно. Важно избегать чрезмерной силы, чтобы не сорвать резьбу или не повредить декоративное покрытие ручки.
Можно ли снять набалдашник с защёлкой без повреждения фиксатора?
Да, это возможно, если аккуратно поддеть фиксатор тонкой плоской отверткой или пластиковым инструментом. Сначала необходимо немного оттянуть набалдашник вверх, а затем сдвинуть фиксатор в сторону, освобождая его. Следует избегать резких движений и силы, так как пластиковый фиксатор легко ломается.
Нужно ли смазывать ручку КПП после установки нового набалдашника?
Смазка обычно не требуется, если новая ручка плотно садится на рычаг и нет скрипа или затруднённого перемещения. В редких случаях, если ручка движется туго, можно нанести небольшое количество силиконовой смазки на внутреннюю поверхность набалдашника, избегая попадания на поверхность, контактирующую с рукой. Это обеспечит лёгкое и плавное перемещение без посторонних звуков.
Как проверить надёжность фиксации нового набалдашника на ручке КПП?
После установки нового набалдашника стоит несколько раз переключить передачи, слегка потянув ручку вверх и вниз. Если набалдашник не шатается и фиксатор остаётся на месте, значит крепление надёжное. При малейшем люфте рекомендуется повторно проверить установку и при необходимости подтянуть или переставить фиксатор, чтобы исключить самопроизвольное смещение во время движения.
