Процесс демонтажа панели приборов на УАЗ Патриот требует точного соблюдения порядка операций и правильного инструмента. Основная задача – избежать повреждения пластиковых элементов и проводки. Для работы потребуются крестовая отвертка, торцевые головки на 8 и 10 мм, а также набор пластиковых лопаток для разборки салона.
Первым шагом необходимо отключить аккумулятор, чтобы исключить короткое замыкание при отсоединении проводки. Затем снимаются декоративные накладки вокруг панели, фиксируемые защёлками и винтами. Для предотвращения повреждений пластика накладки лучше поддевать пластиковыми лопатками, избегая металлических инструментов.
После снятия накладок откручиваются винты крепления панели приборов. Важно контролировать каждый винт и маркировать их, чтобы при обратной сборке не возникло ошибок. Отсоединение проводки выполняется аккуратно: сначала отсоединяются разъёмы приборной панели, затем блок управления освещением и сигналами. Панель снимается плавно, без рывков, чтобы не повредить замки крепления и контактные группы.
Эти действия обеспечивают безопасное и правильное снятие панели приборов на УАЗ Патриот, позволяя провести обслуживание или замену компонентов без риска повреждения электроники и салона.

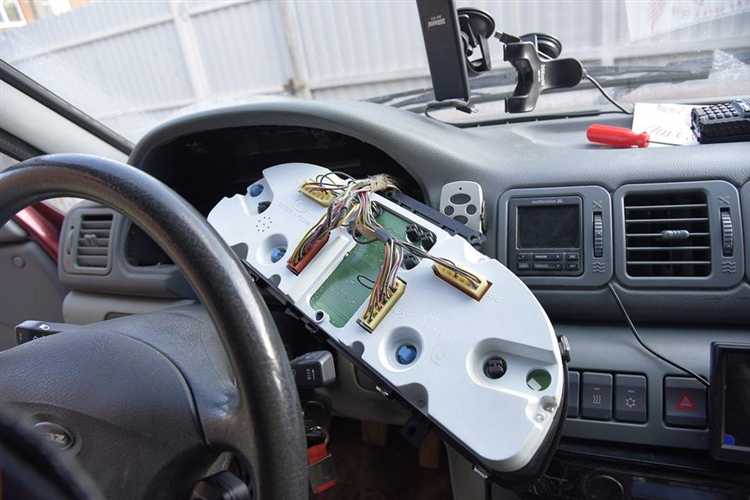

Подготовка инструментов и отключение аккумулятора
Для снятия панели приборов на УАЗ Патриот потребуется крестовая отвертка PH2, торцевая головка на 10 мм с трещоткой, набор пластиковых лопаток для демонтажа облицовки и пассатижи. Также рекомендуется подготовить емкость для хранения винтов и защелок, чтобы избежать их потери.
Перед началом работы необходимо отключить аккумулятор. Сначала снимается минусовая клемма, затем плюсовая. Это предотвращает короткое замыкание при работе с электропроводкой панели. После отключения следует проверить, что приборная панель не получает питание – индикаторы на панели должны быть полностью погашены.
Для безопасного доступа к крепежу демонтируйте пластиковые накладки вокруг руля и центральной консоли. Использование пластиковых лопаток исключает повреждение декоративных элементов. Все винты и клипсы рекомендуется аккуратно откладывать в подготовленную емкость по типам, чтобы облегчить последующую сборку.
Убедитесь, что инструмент находится в пределах досягаемости и рабочее место освещено. Это минимизирует риск случайного повреждения проводки или корпуса панели во время демонтажа.
Снятие облицовки рулевой колонки
Перед началом работы убедитесь, что рулевое колесо находится в нейтральном положении, а аккумулятор отключён для предотвращения короткого замыкания. Для снятия облицовки потребуется крестовая отвёртка и пластиковая лопатка.
Сначала открутите два винта крепления нижней части облицовки, расположенные с внутренней стороны рулевой колонки. Используйте отвёртку аккуратно, чтобы не повредить пластиковые элементы.
После демонтажа нижней части, отделите верхнюю половину облицовки. Для этого слегка подденьте её пластиковой лопаткой в точках стыка с нижней частью и боковыми панелями. Элементы крепятся на защёлках, поэтому усилие должно быть умеренным, чтобы не сломать фиксаторы.
Когда верхняя часть освободится, аккуратно снимите её с рулевой колонки, избегая рывков. Проверьте наличие проводов, проходящих под облицовкой, и при необходимости отсоедините разъёмы, чтобы полностью освободить панель.
После снятия убедитесь в целостности всех защёлок и крепёжных винтов. Храните элементы отдельно, чтобы исключить потерю деталей перед повторной установкой.
Демонтаж боковых накладок панели
Для снятия боковых накладок панели УАЗ Патриот потребуется аккуратность и минимальный набор инструментов: крестовая отвертка и пластиковая лопатка для демонтажа.
- Отключите аккумулятор, чтобы исключить случайное срабатывание электрооборудования.
- Осмотрите накладки на наличие крепежных винтов. На боковых панелях обычно расположено 2–3 винта с внутренней стороны, скрытые под заглушками.
- Снимите заглушки, используя пластиковую лопатку, чтобы не повредить пластик.
- Выкрутите все видимые винты крестовой отверткой.
- После удаления крепежа аккуратно подденьте накладку по периметру. Используйте пластиковую лопатку, постепенно двигаясь от верхнего края к нижнему, чтобы защелки освободились без повреждений.
- Если накладка сопротивляется, проверьте, не остался ли скрытый крепеж или защелка, удерживающая панель.
- Снимите накладку и отложите в безопасное место, чтобы исключить деформацию или царапины.
Повторите процедуру для второй боковой накладки. После демонтажа проверяйте целостность всех защелок перед повторной установкой.
Отсоединение воздуховодов и дефлекторов
После снятия облицовки рулевой колонки необходимо аккуратно демонтировать воздуховоды. Начните с центральных дефлекторов, удерживаемых пластиковыми защелками. Используйте тонкую пластиковую лопатку, чтобы поддеть края и сдвинуть фиксаторы, избегая применения металлических инструментов, которые могут повредить корпус.
Боковые воздуховоды отсоединяются аналогично: сначала проверьте, нет ли дополнительных винтов или клипс, скрытых за декоративными накладками. Ослабив крепления, аккуратно вытяните воздуховоды в сторону, контролируя отсутствие сопротивления – это предотвратит разлом пластиковых штырей.
Для дефлекторов важно сохранять их ориентацию: отметьте положение каждой части маркером или наклейкой, чтобы при сборке вернуть в исходное положение. В случае необходимости полного снятия панели приборов воздуховоды можно полностью извлечь, не прикладывая чрезмерной силы.
После отсоединения всех воздуховодов и дефлекторов убедитесь, что все крепления сохранены и не потеряны, чтобы обеспечить надежную установку при обратной сборке панели.

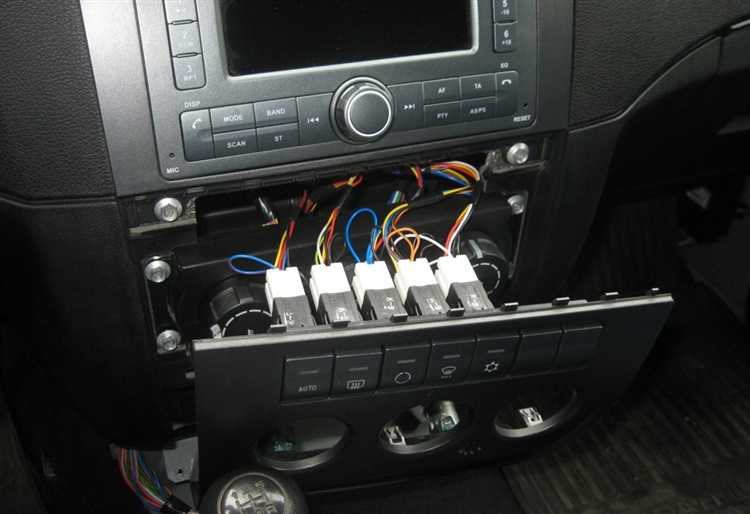

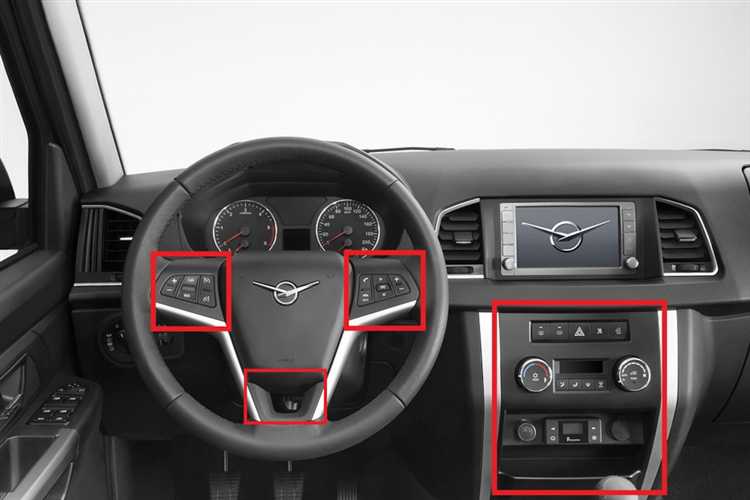

Снятие блока управления отопителем и кондиционером
Отключите аккумулятор перед началом работы, чтобы избежать короткого замыкания при отсоединении разъёмов. Для доступа к блоку управления необходимо снять центральную накладку панели приборов, аккуратно поддевая её пластиковым инструментом или тонкой отверткой.
Блок крепится к панели четырьмя саморезами. Используйте крестовую отвертку подходящего размера, чтобы не сорвать шлицы. После выкручивания крепежа блок свободно выходит вперед, при этом сохраняйте контроль над кнопками и регуляторами, чтобы они не выскочили.
Отсоедините электрические разъёмы. Они фиксируются защёлками, которые нужно аккуратно поджать или отжать пальцами. При снятии разъёмов избегайте рывков и перекоса контактов, чтобы не повредить клеммы.
Если блок снабжён тягами для механического управления заслонками, аккуратно отсоедините их, запоминая положение и ориентацию. Сохраните все детали в отдельной емкости, чтобы при установке избежать путаницы.
После снятия блока управления отопителем и кондиционером можно выполнять замену или ремонт внутренних элементов, промывку контактов или диагностику неисправностей, сохраняя правильную ориентацию для последующей установки. Установка выполняется в обратной последовательности, проверяя фиксацию разъёмов и механических тяг.
Отключение электрических разъемов приборной панели
Перед началом работ убедитесь, что аккумулятор полностью отключен, чтобы избежать короткого замыкания и повреждения электрооборудования.
Начните с верхнего ряда разъемов приборной панели. Для отсоединения используйте пластиковый фиксатор или небольшую отвертку: нажмите на защелку и аккуратно вытяните разъем, не применяя чрезмерную силу.
Обратите внимание на разъемы, которые имеют направляющие язычки и маркировку проводов. Сохраните порядок подключения, сфотографировав расположение или отметив цветовые коды проводов.
При отключении многоконтактных разъемов действуйте постепенно: сначала слегка подденьте корпус разъема, затем полностью извлеките его из гнезда. Излишний нажим может сломать пластиковый фиксатор.
После отсоединения всех разъемов проверьте, чтобы провода не были натянуты или зажаты металлическими элементами панели. Это предотвратит повреждение при последующей сборке.
Особое внимание уделите разъемам подсветки приборов и датчиков: они чувствительны к перегибу проводов и контактным повреждениям.
После снятия панели разъемы храните в порядке их подключения, чтобы при установке не возникло путаницы и каждая линия была восстановлена точно.
Вывинчивание крепежных болтов панели приборов
Перед началом демонтажа убедитесь, что аккумулятор отключен, чтобы избежать короткого замыкания. Для работы потребуется набор ключей и отверток подходящего размера. На УАЗ Патриот крепеж панели состоит из болтов двух типов: М6 и М8, расположенных по периметру панели и в районе рулевой колонки.
Пошаговая последовательность действий:
- Снимите декоративные накладки вокруг панели приборов, чтобы получить доступ к болтам.
- Используйте головку на 10 мм для болтов М6 и головку на 13 мм для болтов М8. Удерживайте панель рукой, чтобы она не сместилась при выкручивании.
- Начинайте выкручивание болтов с верхнего ряда, затем переходите к боковым и нижним креплениям.
- После каждого выкрученного болта откладывайте его в отдельную ёмкость, чтобы не потерять и не перепутать.
- Если болт сильно прикипел, обработайте его проникающей смазкой и дайте постоять 5–10 минут перед повторной попыткой.
- После удаления всех болтов осторожно сдвиньте панель вперёд и отведите от посадочного места на 5–10 см, чтобы освободить разъёмы и воздуховоды.
При выполнении работы избегайте резких рывков и перекосов панели. Это снизит риск повреждения креплений и пластиковых элементов вокруг приборного щитка.
Извлечение панели приборов из салона
После отвинчивания всех крепежных болтов и отсоединения электрических разъемов панель приборов готова к извлечению. Начинайте процесс аккуратно с верхней части панели, постепенно освобождая боковые защелки. Избегайте резких рывков, чтобы не повредить пластик или контактные элементы.
Для удобства можно слегка наклонить панель вперед, удерживая её обеими руками. Убедитесь, что все провода полностью отсоединены и не зажаты в местах крепления. Особое внимание уделите проводке под блоком управления отопителем и дефлекторами воздуха – здесь часто остаются незаметные защелки.
При необходимости извлеките панель вместе с комбинацией приборов, предварительно убедившись, что она свободно выходит из посадочного места. Если встречается сопротивление, проверьте наличие скрытых крепежных винтов или защелок. Панель не должна с усилием выходить из салона.
После извлечения панели уложите её на мягкую поверхность лицевой стороной вверх, чтобы исключить повреждения шкал и дисплеев. Если планируется ремонт или замена отдельных элементов, убедитесь, что к ним обеспечен легкий доступ без дополнительного демонтажа.
Техника безопасного извлечения включает следующие шаги:
| Этап | Действие |
|---|---|
| 1 | Проверка крепежей и разъемов, полное их отсоединение |
| 2 | Освобождение панели с верхней части, аккуратное оттягивание |
| 3 | Постепенное извлечение, контроль отсутствия зажатых проводов |
| 4 | Размещение панели на мягкой поверхности для дальнейшей работы |
Соблюдение этих действий позволяет извлечь панель приборов без повреждений, сохраняя целостность электроники и пластиковых элементов салона.
Вопрос-ответ:
Нужно ли отключать аккумулятор перед демонтажом панели приборов?
Да, аккумулятор необходимо отключить, чтобы избежать короткого замыкания и повреждения электрооборудования. Для этого достаточно снять минусовую клемму. После этого можно безопасно отсоединять разъемы и снимать элементы панели.
Как снять боковые накладки панели без повреждений?
Боковые накладки удерживаются клипсами и винтами. Сначала выкручиваются видимые крепежные элементы, затем накладку аккуратно поддевают пластиковой лопаткой или руками, стараясь не сломать фиксаторы. Резкие движения могут привести к трещинам или поломке защелок.
Можно ли демонтировать блок управления отопителем отдельно от панели?
Да, блок управления можно снять отдельно. Для этого откручивают винты крепления и аккуратно отсоединяют электрические разъемы. После снятия блока доступ к задней части панели упрощается, а повреждение других компонентов минимально.
Какие инструменты понадобятся для снятия панели приборов на УАЗ Патриот?
Потребуются крестовые и плоские отвертки, головки на 8 и 10 мм, трещотка с удлинителем, а также пластиковая лопатка для поддевания накладок. Дополнительно может понадобиться фонарик, чтобы видеть крепежные элементы в темных зонах.
Как правильно извлечь панель приборов после откручивания всех болтов?
После откручивания всех крепежных элементов панель аккуратно тянут на себя, контролируя, чтобы не повредить подключенные разъемы. Если какой-то разъем мешает, его сначала отсоединяют. Панель обычно выходит без усилий, но требуется сохранять равномерное давление, чтобы не деформировать пластик.
