Раздаточная коробка Даймос, устанавливаемая на УАЗ Патриот с завода, отличается надежностью и точностью переключений, однако при появлении посторонних шумов, течей масла или проблем с включением полного привода возникает необходимость ее демонтажа. Чтобы снять раздатку без повреждения креплений и уплотнений, требуется последовательность действий и знание особенностей конструкции узла.
Перед началом работ необходимо обеспечить доступ к нижней части автомобиля, установить его на подъемник или надежные опоры, отключить аккумулятор и слить трансмиссионное масло из раздатки. Демонтаж выполняется строго при холодном двигателе, чтобы исключить деформацию алюминиевого корпуса и ожоги при работе с элементами выхлопной системы.
Коробка Даймос крепится к КПП через адаптер и поддерживается поперечиной, поэтому важно заранее подпереть агрегат домкратом с деревянной проставкой. Все разъемы электропроводки, датчики и карданные валы должны быть отсоединены до снятия креплений. Особое внимание следует уделить болтам фланцев, так как при неравномерном откручивании возможно смещение вала и последующие трудности при установке.
Точное понимание расположения опорных точек и применение подходящих инструментов позволяет снять раздатку Даймос без лишних усилий и риска повреждения резьбы. Далее рассмотрены этапы демонтажа, последовательность откручивания креплений и практические советы по безопасному снятию узла.
Подготовка автомобиля и инструмента к снятию раздатки
Перед началом демонтажа раздаточной коробки Даймос необходимо обеспечить устойчивое и безопасное положение автомобиля. Машину устанавливают на ровную площадку с твёрдым покрытием, фиксируют колёса упорами и поднимают заднюю часть с помощью домкрата, подкладывая прочные опоры под раму. Аккумулятор отключают, чтобы исключить случайное замыкание при работе под днищем.
Для доступа к раздатке снимают защиту картера и при необходимости – среднюю часть выхлопной системы. Освобождение пространства позволяет избежать повреждения труб и датчиков при снятии агрегата. Снизу под раздатку заранее подставляют регулируемую опору или домкрат с площадкой, чтобы снять нагрузку с креплений.
Набор инструмента включает торцевые головки на 12, 14, 17 и 19 мм, удлинители, карданный переходник, трещотку, вороток и проникающую смазку для болтов, подверженных коррозии. Обязательно наличие ёмкости для слива трансмиссионного масла – объём около 1,5 литра. Для меток на фланцах карданов применяют керн или маркер, чтобы при обратной установке не нарушить балансировку.
Перед началом работ проверяют наличие новых прокладок, уплотнительных колец и герметика, поскольку повторное использование старых уплотнителей часто приводит к течи масла. Также стоит приготовить мягкую щётку и ветошь для очистки мест соединений после демонтажа. Подготовленный инструмент и чистое рабочее место ускоряют снятие раздатки и снижают риск повреждения деталей трансмиссии.
Отключение аккумулятора и обеспечение безопасности при работе
Перед началом демонтажа раздаточной коробки необходимо полностью обесточить автомобиль. Это исключает риск короткого замыкания и случайного срабатывания стартера. Сначала открывают капот и с помощью гаечного ключа на 10 мм откручивают гайку клеммы «минус» на аккумуляторе. После снятия клеммы контактную площадку изолируют, чтобы исключить случайное соприкосновение с полюсом.
Если на автомобиле установлено дополнительное оборудование, подключенное напрямую к аккумулятору (лебёдка, инвертор, автономный подогреватель), его также следует обесточить через предохранители или отдельные выключатели питания. При работе в гараже важно обеспечить достаточную вентиляцию и убрать все источники открытого огня, так как при демонтаже агрегатов возможен выход паров масла или топлива.
Перед подъемом автомобиля проверяют устойчивость домкратов и наличие страховочных упоров. Работать под машиной без подставок запрещено. Все операции с инструментом проводят в перчатках, избегая касания токопроводящих частей металлическими ключами при подключённой батарее. Непосредственно перед началом снятия раздатки рекомендуется проверить, что все электрические цепи полностью обесточены, а клеммы зафиксированы в стороне.
Соблюдение этих действий исключает поражение током и возгорание, а также защищает электрооборудование автомобиля от повреждений во время снятия раздаточной коробки.
Демонтаж элементов выхлопной системы, мешающих доступу
Для получения прямого доступа к раздаточной коробке Даймос на УАЗ Патриот необходимо временно снять часть выхлопной системы. В первую очередь отсоединяются крепления глушителя и промежуточного трубы. Используются ключи на 13 и 17 мм для откручивания болтов фланцевых соединений. При наличии коррозии рекомендуется обработать резьбы проникающей смазкой и выдержать 10–15 минут перед откручиванием.
Снятие глушителя осуществляется после освобождения всех резиновых подвесов. Подвесы лучше аккуратно снять, не повреждая резину, чтобы потом можно было легко вернуть элементы на место. Промежуточная труба снимается аналогично, с поддержкой рукой или подставкой, чтобы предотвратить падение на кузов и повреждение днища.
Если катализатор расположен вблизи раздатки и ограничивает доступ, необходимо отсоединить его крепления к выпускному коллектору. После демонтажа элементов обеспечивается свободный проход для инструментов и безопасный доступ к болтам крепления раздаточной коробки. Все снятые детали следует пометить и разместить в порядке разборки для упрощения обратной сборки.
При работе важно использовать защитные перчатки и очки, так как острые кромки труб и нагретые участки выхлопной системы могут привести к травмам. После снятия всех препятствующих элементов можно переходить к демонтажу раздаточной коробки без риска повреждения окружающих узлов.
Снятие карданных валов переднего и заднего моста
Для демонтажа карданных валов требуется поднять автомобиль на ровной поверхности с использованием надежных опорных стоек и домкрата. Перед началом работ необходимо зафиксировать колеса и убедиться в полном выключении стояночного тормоза.
Начните с переднего карданного вала. Снимите защитные кожухи и отметьте положение фланцев относительно крестовин, чтобы при обратной сборке сохранить баланс. Ослабьте крепежные болты фланца к раздаточной коробке и к переднему мосту, после чего аккуратно снимите вал, удерживая его во избежание падения.
Для заднего карданного вала повторите аналогичную процедуру: сначала отметьте положение фланцев, затем открутите болты крепления к раздаточной коробке и заднему мосту. В случае затрудненного доступа используйте проникающую смазку на болты и крестовины, чтобы предотвратить их повреждение.
После снятия валов осмотрите крестовины и подшипники на наличие износа или люфта. При необходимости выполните очистку контактных поверхностей и нанесите свежую смазку перед установкой.
Отсоединение проводки, датчиков и тяг управления раздаткой
Перед демонтажем раздатки необходимо отключить всю электрическую проводку и механические связи управления, чтобы исключить повреждения. Начинайте с разъединения силовых и сигнальных разъемов, подключенных к корпусу раздатки.
- Отключите разъем датчика скорости на выходном фланце переднего и заднего мостов. Для этого зажмите фиксатор разъема и аккуратно извлеките проводку.
- Снимите разъем датчика температуры масла раздатки, расположенный на боковой поверхности корпуса. Используйте небольшую плоскую отвертку для поддевания фиксатора, чтобы избежать повреждений проводов.
- Если установлен датчик положения рычага раздатки, отсоедините его разъем с нижней стороны корпуса, убедившись, что фиксаторы полностью освобождены.
После отключения проводки переходите к механическим тягам управления:
- Снимите тягу переключения передач с рычага управления раздаткой. Для этого удалите фиксирующие шплинты или болты, затем аккуратно извлеките тягу.
- Отсоедините тягу привода блокировки дифференциала, если она установлена. Проверьте наличие стопорных колец и шайб, чтобы сохранить правильную сборку при обратной установке.
- Проверьте подвижность всех элементов управления после отсоединения, убедившись, что рычаги свободно перемещаются и не заедают.
Весь процесс требует аккуратности: поврежденная проводка или деформированная тяга усложнят повторную установку раздатки и корректную работу систем управления.
Поддержка коробки передач и раздатки перед разъединением
Перед разъединением коробки передач и раздатки крайне важно правильно зафиксировать их положение, чтобы исключить перекосы и повреждения валов и креплений. Для этого используются следующие методы и инструменты:
- Подставки под коробку передач. Установите прочные регулируемые подставки или тележку с колесами под картер коробки. Убедитесь, что высота подставки соответствует центру тяжести агрегата.
- Фиксация раздатки. Раздатку можно поддержать отдельной подставкой или деревянным бруском с упором в раму автомобиля. Допускается использование домкрата с мягкой подкладкой, чтобы не повредить корпус.
- Балансировка. Проверьте, чтобы оба агрегата находились на одинаковой высоте и были устойчивы. Любой наклон может вызвать заклинивание при отсоединении фланцев.
- Защита креплений. Перед разъединением ослабьте болты крепления, но не снимайте их полностью, пока коробка и раздатка надежно поддержаны подставками.
После установки подставок и проверки устойчивости необходимо:
- Отметить положение валов или использовать маркер для совмещения при последующей сборке.
- Проверить свободный ход подъемных устройств и отсутствие контакта с элементами кузова или выхлопной системой.
- Снять остаточные нагрузки с креплений, аккуратно проверив, что коробка и раздатка держатся исключительно на подставках.
Тщательная поддержка агрегатов предотвращает перекосы, деформацию фланцев и излишний износ подшипников при отсоединении раздатки от коробки передач.
Отсоединение раздаточной коробки Даймос от коробки передач
Перед началом работ убедитесь, что автомобиль зафиксирован на ровной поверхности, а колеса надежно заблокированы. Сначала снимите карданный вал заднего моста и передний вал, чтобы исключить нагрузку на раздатку при отсоединении.
Освободите тягу выбора передач и фланцы привода. Убедитесь, что все электрические разъемы и датчики раздаточной коробки отключены для предотвращения повреждений при демонтаже.
Поддержите раздаточную коробку с помощью подставки или домкрата, так как она будет свободна после откручивания крепежа. Используйте ключи соответствующего размера для болтов соединения раздатки с коробкой передач. Начинайте откручивать болты по диагонали, чтобы равномерно снять нагрузку и избежать перекоса корпуса.
После полного ослабления крепежа аккуратно отведите раздаточную коробку от коробки передач, контролируя положение и не допуская резких движений. При необходимости слегка покачивайте раздатку, чтобы она вышла с места без повреждений шлицевого соединения.
Освободив раздаточную коробку, переместите её на подготовленное место или подставку, чтобы продолжить обслуживание или замену. Проверьте состояние сальников и прокладок на месте соединения с коробкой передач для последующей установки.

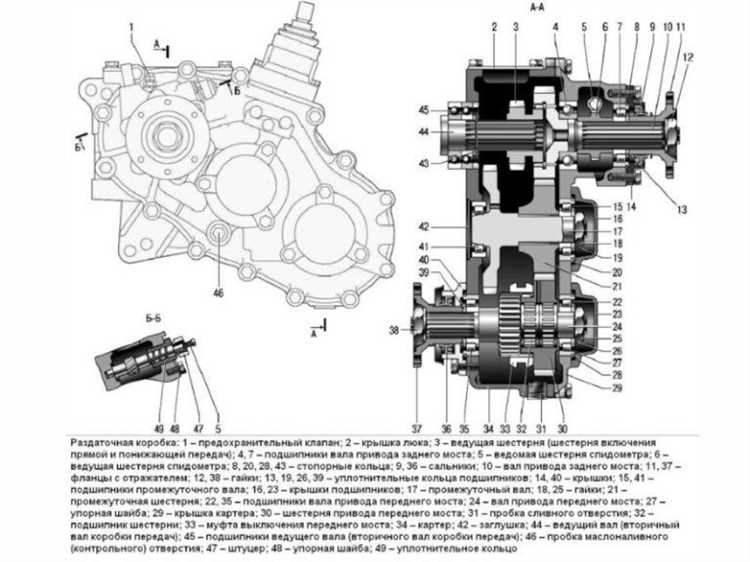

Проверка состояния креплений и подготовка к установке или ремонту
Перед установкой или ремонтом раздаточной коробки Даймос необходимо тщательно осмотреть все крепежные элементы. Начинайте с болтов крепления раздатки к коробке передач: проверьте резьбу на износ, наличие трещин или следов сорванных витков. Любые поврежденные болты подлежат замене на новые, соответствующие оригинальному классу прочности.
Следующий шаг – проверка креплений кронштейнов подвески раздатки. Убедитесь, что отверстия не деформированы, а металлические пластины не имеют трещин. Слегка постукивая по кронштейну молотком с мягким бойком, можно выявить скрытые дефекты металла.
Оцените состояние резиновых подушек и втулок. Изношенные или растрескавшиеся элементы вызывают повышенные вибрации и неправильное положение раздатки. При необходимости замените их комплектно, чтобы обеспечить точную центровку при монтаже.
Очистите все поверхности контакта креплений от грязи, масла и старого герметика. Обрабатывайте резьбовые соединения антифрикционным составом или смазкой, рекомендованной производителем. Это обеспечит правильный момент затяжки и предотвратит заедание при последующих демонтажах.
Подготовьте крепежные элементы к монтажу, рассортировав болты по длине и диаметру. Для болтов с торцевой головкой используйте динамометрический ключ и затягивайте в строгом соответствии с техническими характеристиками УАЗ Патриот. Неправильный момент затяжки может привести к деформации корпуса раздатки или коробки передач.
Проверка состояния креплений и подготовка к установке включает также осмотр фланцев карданных валов. Убедитесь в отсутствии биения и трещин на фланцах, так как монтаж на поврежденный элемент приведет к повышенной вибрации и ускоренному износу деталей.
Вопрос-ответ:
Какие инструменты понадобятся для снятия раздатки Даймос на УАЗ Патриот?
Для работы потребуется набор ключей (на 13, 17 и 19 мм), торцевые головки с трещоткой, отвертки, пассатижи, домкрат и подпорки. Также полезно иметь съемник карданных крестовин и емкость для слива масла, чтобы избежать загрязнений. Все инструменты должны быть исправны и подходить по размеру, чтобы не повредить крепеж.
Как правильно поддержать коробку передач и раздатку перед разъединением?
Необходимо установить под коробку передач и раздатку устойчивые подпорки или автомобильный домкрат с упором, чтобы снять нагрузку с креплений. Коробка должна быть зафиксирована горизонтально, иначе при ослаблении болтов она может сместиться и повредить соединения или травмировать человека. Также рекомендуется слегка ослабить карданные валы перед этим шагом, чтобы не было давления на раздатку.
В каком порядке отсоединять проводку и тяги управления раздаткой?
Сначала отсоединяют электрические разъемы датчиков и блок управления раздаткой. Затем снимают механические тяги выбора режима и блокировки межосевого дифференциала. Снимать их нужно аккуратно, фиксируя положение, чтобы при сборке не возникло перекоса или неправильной регулировки. После этого можно переходить к отсоединению крепежа раздатки от коробки передач.
Какие проблемы могут возникнуть при снятии карданных валов переднего и заднего моста?
Частые проблемы — это закисшие болты крепления крестовин, неправильная фиксация валов при снятии и попадание грязи внутрь шлицев. Чтобы избежать повреждений, болты лучше предварительно обработать проникающей смазкой, кардан аккуратно поддерживать при отвинчивании и хранить так, чтобы шлицы не подвергались нагрузке. Важно не крутить вал силой, иначе возможен перекос и деформация крестовины.
Как проверить состояние креплений перед установкой раздатки на место?
Все болты, шпильки и гайки осматривают на наличие трещин, износа или деформаций. Резьбу очищают от грязи и старого герметика, при необходимости заменяют поврежденные элементы. Также проверяют состояние опор и прокладок — они должны быть целыми, без зазоров и следов разрушения. Такой подход исключает люфт и течь масла после сборки.
Какие инструменты и приспособления нужны для безопасного снятия раздатки Даймос на УАЗ Патриот?
Для демонтажа раздаточной коробки Даймос потребуется минимальный набор инструментов, включающий ключи на 13, 17 и 19 мм, торцевые головки с трещоткой, съемник карданных крестовин, а также подставки или домкрат для поддержания коробки передач и раздатки. Желательно иметь магнитный поддон для болтов, чтобы избежать их потери. Перед началом работы стоит подготовить тряпки и ёмкость для слива масла из раздатки, так как при отсоединении возможны подтекания. Наличие страховочных упоров под кузов автомобиля повышает безопасность при работе под автомобилем. Работа без подставок или домкрата крайне нежелательна, так как раздатка весит более 30 кг, и её падение может вызвать травмы или повреждение автомобиля.
