Выжимной подшипник УАЗ работает под постоянной нагрузкой и со временем теряет плавность хода, издавая посторонние звуки при выжиме педали сцепления. При первых признаках износа – характерном гуле или вибрации – требуется разборка узла и замена подшипника. Игнорирование этих симптомов приводит к перегреву направляющей втулки и повреждению муфты сцепления.
Перед снятием необходимо обеспечить доступ к механизму: отключить аккумулятор, снять карданные валы, отсоединить рабочий цилиндр сцепления и демонтировать коробку передач. Работы удобнее выполнять на смотровой яме или подъемнике, так как узел расположен в труднодоступной зоне колокола сцепления. Для разборки потребуется комплект головок, вороток, монтировка и чистая ветошь для удаления старой смазки.
Муфта с выжимным подшипником извлекается после откручивания направляющих болтов и сдвига вдоль первичного вала. Сам подшипник фиксируется пружинным кольцом – его нужно аккуратно разжать, не повредив корпус муфты. После снятия важно проверить легкость вращения старого подшипника и состояние посадочного места: следы перегрева, выработка и люфт требуют дополнительной обработки или замены деталей.
Перед установкой нового подшипника необходимо нанести тонкий слой термостойкой смазки на внутреннюю поверхность муфты и направляющую втулку. Правильная ориентация подшипника и плавное перемещение вдоль оси обеспечат равномерное срабатывание сцепления и исключат преждевременный износ. Тщательная подготовка и аккуратность при демонтаже – ключевые условия надежной работы узла после сборки.
Определение признаков неисправности выжимного подшипника
Выжимной подшипник в трансмиссии УАЗ испытывает значительные нагрузки при каждом нажатии на педаль сцепления. Своевременное распознавание его износа позволяет избежать повреждения муфты, вилки и корзины сцепления. Проверку состояния подшипника можно провести без разборки коробки, ориентируясь на звуки, вибрации и характер работы педали.
Основные признаки неисправности:
- Посторонний шум при выжатом сцеплении. Если при нажатии на педаль появляется гул, треск или визг, а при отпускании он исчезает – это указывает на износ или разрушение подшипника. На ранних стадиях звук может быть еле заметен и усиливаться по мере прогрева узла.
- Вибрация педали сцепления. Передающаяся на ногу пульсация при нажатии свидетельствует о деформации дорожек качения или нарушении центровки муфты. Часто сопровождается неравномерным ходом педали.
- Затруднённое включение передач. При неполном выжиме сцепления из-за заедания подшипника первичный вал продолжает вращаться, что вызывает хруст при включении передачи, особенно задней.
- Самопроизвольное движение автомобиля при нажатом сцеплении. Признак сильного заклинивания подшипника, при котором он не обеспечивает полного разъединения дисков сцепления.
Для точной диагностики стоит выполнить прослушивание работы подшипника на заведённом двигателе: выжать педаль сцепления до конца, удерживать 2–3 секунды, затем отпустить. Если шум присутствует только в момент выжима – дефект именно в выжимном подшипнике. Дополнительный контроль можно провести, сняв резиновый пыльник колокола сцепления и провернув муфту вручную – люфт, заедание или шершавое вращение подтверждают необходимость замены.
Подготовка инструментов и обеспечение доступа к узлу сцепления
Для снятия выжимного подшипника на УАЗ потребуется подготовить конкретный набор инструментов: комплект рожковых и накидных ключей (10–19 мм), вороток с удлинителем, головки соответствующих размеров, отвертки с плоским и крестообразным жалом, монтажную лопатку и малый молоток. Дополнительно стоит иметь подъемник или прочную смотровую яму, а также деревянные подпорки для фиксации автомобиля при снятии коробки передач.
Перед началом работ необходимо обесточить систему, сняв клемму «минус» с аккумулятора. Далее демонтируется защита картера и элементы, мешающие доступу к трансмиссии: выхлопная труба, поперечина и карданные валы. Все соединения болтов желательно обработать проникающей смазкой за несколько часов до начала разборки, чтобы исключить срыв резьбы.
Для облегчения демонтажа коробки передач целесообразно использовать опору под двигатель – при снятии КПП задняя часть мотора теряет опору, и без подставки есть риск повредить подушки крепления. После снятия крепежа коробка аккуратно сдвигается назад на направляющих шпильках, открывая доступ к муфте и выжимному подшипнику. Все операции выполняются строго на устойчиво зафиксированном автомобиле, с контролем положения элементов трансмиссии.
Снятие коробки передач для доступа к муфте сцепления
Перед снятием коробки необходимо обеспечить устойчивость автомобиля. Машину устанавливают на ровную площадку, фиксируют стояночным тормозом и подставляют упоры под задние колеса. Для удобства работы рекомендуется использовать смотровую яму или подъемник, так как коробка УАЗ имеет значительный вес.
Сначала отсоединяют клемму «минус» аккумулятора, затем снимают рычаги переключения передач из салона, освободив доступ к верхним болтам крепления корпуса. Далее отсоединяют карданные валы – задний и при наличии передний. Фланцы маркируют, чтобы при сборке не нарушить балансировку.
С корпуса коробки откручивают болты крепления поперечины и снимают опору. Затем отсоединяют трос спидометра, провода выключателя фонаря заднего хода и при необходимости – трубку гидропривода сцепления. Все крепежные элементы удобно складывать в отдельные емкости по узлам.
Перед откручиванием болтов крепления коробки к двигателю под нее устанавливают надежный домкрат с деревянной проставкой. После снятия всех крепежей коробку осторожно смещают назад, чтобы первичный вал вышел из ступицы ведомого диска сцепления. При заедании не применяют ударов – корпус можно слегка раскачать и направить вдоль оси.
Когда коробка полностью освобождена, ее аккуратно опускают на подготовленную подставку. После этого открывается прямой доступ к муфте сцепления и выжимному подшипнику, что позволяет приступать к демонтажу узла без риска повредить соседние детали.
Фиксация и разборка муфты для извлечения подшипника
После фиксации приступают к демонтажу стопорных элементов. В большинстве муфт УАЗ подшипник удерживается пружинным кольцом. Для его снятия используют тонкие отвертки или съемник стопорных колец. Работать следует аккуратно – усилие должно быть направлено строго в сторону кольца, чтобы не деформировать стенку посадочного гнезда.
Когда стопорное кольцо удалено, подшипник можно выпрессовать. Для этого:
- устанавливают муфту на твердую поверхность с отверстием, через которое подшипник сможет выйти вниз;
- через оправку, равную диаметру внутренней обоймы, наносят легкие удары молотком;
- контролируют равномерность выхода подшипника, чтобы не заклинить корпус.
Если подшипник прикипел к муфте, допускается предварительный прогрев корпуса строительным феном до температуры 70–80 °C. Разогрев расширяет металл и облегчает снятие без повреждения посадочных мест. При сильной коррозии применяют проникающую жидкость, которую наносят за 15–20 минут до выпрессовки.
После извлечения подшипника очищают посадочное гнездо от грязи, следов смазки и окислов. Проверяют отсутствие задиров и раковин. При необходимости производят шлифовку мелкозернистой наждачной бумагой. Подготовленная муфта должна обеспечивать плотную, но не тугую посадку нового подшипника.
Осмотр направляющей втулки и состояния вилки сцепления
После снятия муфты с выжимным подшипником необходимо тщательно проверить направляющую втулку, по которой перемещается подшипник. На её поверхности не должно быть задиров, царапин, следов перегрева и коррозии. Даже мелкие заусенцы способны вызвать заедание подшипника при работе педали сцепления. Если втулка имеет неровности или следы износа, её следует заменить. Очистку выполняют ветошью, смоченной в керосине или тормозной жидкости, без применения абразивов. Перед установкой нового подшипника втулку смазывают тонким слоем термостойкой смазки, например Литол-24 или ШРУС-4.
Вилка сцепления осматривается на предмет люфта в месте крепления к оси и износа в точках соприкосновения с муфтой. Особое внимание уделяется местам контакта с выжимным подшипником – выработка или перекос приводят к неравномерному нажатию на корзину и преждевременному износу деталей. При наличии трещин, деформации или разбитых отверстий вилка подлежит обязательной замене. Также стоит проверить возвратную пружину – её ослабление или обрыв приводят к неполному возвращению вилки и дребезгу подшипника при холостом ходе двигателя.
После осмотра все детали рекомендуется собрать «на сухую» для проверки плавности хода и отсутствия закусываний. При малейших сомнениях в целостности элементов их лучше заменить до окончательной сборки – это исключит необходимость повторного снятия коробки передач.
Удаление старого выжимного подшипника с муфты без повреждений
Перед снятием подшипника необходимо зафиксировать муфту в тисках через мягкие алюминиевые губки, чтобы исключить риск деформации корпуса. Нельзя зажимать муфту напрямую – давление может повредить посадочные канавки.
Если подшипник посажен плотно, следует использовать два тонких монтажных лопаточных инструмента или съемник с лапками малого захвата. Усилие распределяется равномерно с противоположных сторон, чтобы подшипник сходил без перекоса. Допустимо легкое постукивание по корпусу муфты через медную выколотку, но не по самому подшипнику.
При наличии ржавчины посадочное место обрабатывается проникающей смазкой, например WD-40, с экспозицией не менее 10 минут. После этого подшипник аккуратно проворачивают и снова пробуют извлечь. Запрещено нагревать муфту открытым пламенем – металл теряет прочность и изменяет геометрию.
Когда подшипник начинает двигаться, его выталкивают равномерно, вращая муфту вокруг оси. После снятия тщательно осматривают посадочную канавку – на ней не должно быть задиров, следов износа или сколов. Все остатки смазки и загрязнений удаляются ветошью, смоченной в керосине.
Если подшипник разрушен и внутреннее кольцо осталось на муфте, его снимают только при помощи миниатюрного съемника или методом аккуратного распила кольца ножовкой с последующим поддеванием отверткой. Недопустимо использовать зубило или молоток – даже одно неверное движение приведет к повреждению направляющей поверхности.
После успешного удаления рекомендуется нанести тонкий слой литиевой смазки на посадочное место, чтобы облегчить установку нового подшипника и предотвратить коррозию.
Очистка посадочного места и проверка новой детали перед установкой
Перед монтажом нового выжимного подшипника необходимо тщательно очистить посадочное место на муфте и направляющей втулке. Для удаления загрязнений используйте металлическую щётку с мягкой щетиной или ветошь, смоченную в керосине или очистителе тормозов. Остатки старой смазки, абразивная пыль и микрочастицы ржавчины способны вызвать перекос подшипника и ускоренный износ. После обработки поверхности вытрите их насухо чистой безворсовой тканью.
Проверьте состояние направляющей втулки: на ней не должно быть борозд, заусенцев или следов износа. Любые неровности устраняются мелкой наждачной бумагой, после чего втулку снова протирают и смазывают тонким слоем термостойкой смазки, устойчивой к высоким температурам (например, Литол-24 или Molykote BR2 Plus). Избегайте избыточного нанесения – излишки смазки могут попасть на рабочие поверхности сцепления.
Новый выжимной подшипник необходимо осмотреть до установки: проверьте лёгкость вращения внутренней обоймы, отсутствие люфта и посторонних шумов. Корпус подшипника должен быть целым, без микротрещин и следов ударов. Если деталь с защитными крышками – убедитесь, что они не деформированы и надёжно зафиксированы. Для подшипников закрытого типа смазку добавлять не требуется, а открытые варианты следует обработать тем же составом, что и втулку.
Перед сборкой убедитесь, что подшипник свободно входит в посадочное место без перекосов и усилий. Если посадка плотная, используйте пластиковый или резиновый молоток, избегая прямых ударов по корпусу. Корректная подготовка и контроль качества новой детали обеспечат стабильную работу сцепления и исключат преждевременный выход подшипника из строя.

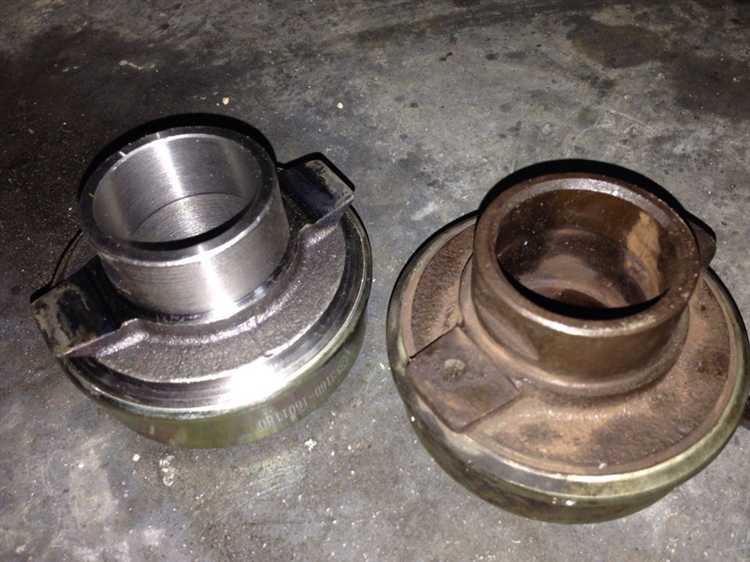

Установка нового подшипника и обратная сборка узла сцепления
Перед установкой нового выжимного подшипника убедитесь, что посадочное место очищено от старой смазки и металлической стружки. Проверьте сопряженные поверхности муфты и вилки сцепления на отсутствие задиров и трещин.
Смажьте внутреннюю поверхность подшипника и направляющую втулку специальной высокотемпературной смазкой для подшипников. Устанавливайте подшипник строго по оси вилки, избегая перекоса, чтобы не повредить внутренние кольца.
После установки подшипника аккуратно совместите вилку сцепления с муфтой и направляющей втулкой. Проверьте свободу хода подшипника: при нажатии на вилку он должен плавно перемещаться без заеданий и люфтов.
Закрепите муфту на коленчатом валу, строго следуя моментам затяжки болтов, указанным в технической документации УАЗ. Неправильная затяжка может вызвать вибрацию и ускоренный износ подшипника.
При сборке коробки передач соблюдайте порядок установки валов и сцепления. Проверьте совмещение шлицевого соединения диска сцепления с валом, чтобы не возникло перекосов и повреждений шлицев.
После окончательной сборки убедитесь в правильности работы сцепления: при нажатии на педаль подшипник должен перемещаться плавно, без посторонних шумов, а сцепление полностью включаться и выключаться.
Вопрос-ответ:
Какие признаки указывают на необходимость замены выжимного подшипника УАЗ?
Основные признаки — это шум при нажатии педали сцепления, ощущение биения или вибрации, а также трудности при переключении передач. Если подшипник изношен, может наблюдаться легкое подклинивание при отпускании педали. Проверку лучше проводить на прогретом двигателе, чтобы исключить влияние холодного масла на шум.
Как правильно снять коробку передач для доступа к муфте сцепления?
Для начала отсоединяются все тяги и тросы, снимаются карданные валы, а затем фиксируется двигатель, чтобы исключить смещение. Болты крепления коробки откручиваются крест-накрест, после чего коробку осторожно опускают на подставку или тележку. При снятии важно следить за тем, чтобы шестерни и вилки не повреждались, особенно на старых автомобилях с люфтами в посадочных местах.
Какие инструменты понадобятся для извлечения старого подшипника без повреждений?
Основные инструменты: съемник подшипников, набор ключей и головок, отвертки, молоток с пластиковым бойком, а также возможно использование направляющей трубки для аккуратного выпрессовывания. Важно избегать ударов по внутреннему кольцу подшипника металлическим инструментом — это приведет к повреждению муфты.
Можно ли установить новый подшипник без предварительной очистки посадочного места?
Нет, перед установкой обязательно очищается поверхность от старой смазки и металлической стружки. Любые загрязнения могут привести к перекосу подшипника и преждевременному износу. Рекомендуется также смазать внутреннюю поверхность качественной высокотемпературной смазкой, чтобы обеспечить плавное скольжение втулки.
Как проверить работоспособность выжимного подшипника после установки?
После сборки сцепления педаль должна ходить мягко, без заеданий и посторонних шумов. При работающем двигателе сцепление включается и выключается плавно, передачи переключаются без усилий. Если слышен скрежет или легкое поскрипывание при нажатии, это указывает на неправильную посадку подшипника или недостаток смазки.
Какие признаки указывают на необходимость замены выжимного подшипника на УАЗ?
Основными признаками износа выжимного подшипника являются шум или скрежет при нажатии на педаль сцепления, ощущение «провала» педали, затруднённое включение передач и вибрации в рычаге сцепления. Если при работе сцепления слышны посторонние звуки, а сцепление срабатывает неравномерно, это почти всегда указывает на проблему с подшипником. Дополнительно стоит проверить состояние направляющей втулки и вилки сцепления: износ этих элементов может ускорять выход подшипника из строя. Раннее выявление дефекта позволяет избежать повреждения корзины сцепления и маховика.
