Воздухозаборник на УАЗ 469 обеспечивает подачу очищенного воздуха в двигатель и защищает систему впуска от попадания грязи и влаги. Со временем элемент может загрязняться, терять герметичность или мешать при ремонте моторного отсека. В таких случаях требуется аккуратное снятие воздухозаборника без повреждения корпуса и креплений.
Перед началом работ важно подготовить нужный инструмент: крестовую отвертку, ключи на 10 и 12, а также чистую ветошь для удаления пыли с мест соединений. Работу рекомендуется выполнять на холодном двигателе, чтобы избежать деформации пластиковых и резиновых деталей. Особое внимание стоит уделить состоянию хомутов и уплотнителей – при ослаблении их лучше заменить сразу после демонтажа.
Процедура снятия воздухозаборника на УАЗ 469 не требует разборки значительных узлов, однако требует точности при работе с патрубками и крепежами. Неправильное снятие может привести к подсосу воздуха в систему или повреждению корпуса фильтра. Ниже приведена последовательность действий, которая поможет снять воздухозаборник безопасно и без лишних трудозатрат.
Как снять воздухозаборник УАЗ 469 шаг за шагом
Перед началом работы необходимо отключить аккумулятор, чтобы избежать случайного замыкания при работе с металлическими элементами кузова. Далее следует открыть капот и обеспечить удобный доступ к воздухозаборнику, расположенному в передней части подкапотного пространства, рядом с фильтрующим коробом.
Первым делом снимается защитная решётка или крышка, если она установлена поверх воздухозаборника. Для этого используется крестовая отвертка или ключ на 8 мм, в зависимости от типа крепежа. Все винты лучше складывать в отдельную ёмкость, чтобы избежать потери.
После снятия защиты откручиваются болты или саморезы, фиксирующие корпус воздухозаборника к кузову. Их количество может варьироваться от трёх до пяти, в зависимости от года выпуска автомобиля и модификации. Если крепеж прикипел, его рекомендуется обработать проникающей смазкой и подождать несколько минут.
Далее необходимо отсоединить шланг, соединяющий воздухозаборник с корпусом воздушного фильтра. Для этого ослабляется хомут, который фиксирует соединение, и шланг аккуратно снимается с патрубка. При этом следует избегать сильного перекручивания, чтобы не повредить резину.
Когда все крепления сняты, воздухозаборник аккуратно извлекается из посадочного места. Если деталь держится плотно, можно слегка поддеть её пластиковой монтажной лопаткой. Металлические предметы лучше не использовать, чтобы не поцарапать кузов.
После демонтажа рекомендуется осмотреть воздухозаборник на наличие трещин, загрязнений и следов коррозии. Также стоит проверить состояние резинового уплотнителя и при необходимости заменить его перед обратной установкой.
Перед сборкой посадочное место очищается от пыли и остатков старой смазки. Затем воздухозаборник устанавливается обратно в обратной последовательности: сначала подключается шланг, затем закрепляется корпус и ставится защитная решётка. После завершения сборки проверяется герметичность соединений и отсутствие люфта.
Подготовка инструментов и рабочей площадки
Перед снятием воздухозаборника УАЗ 469 необходимо подготовить комплект инструментов: рожковые и накидные ключи на 10 и 12, отвертку с прямым шлицем, удлинитель с трещоткой, а также проникающую смазку для ослабления прикипевших соединений. При наличии ржавчины на крепежах желательно использовать металлическую щетку для предварительной очистки.
Рабочую площадку следует оборудовать устойчивыми опорами или смотровой ямой. Автомобиль фиксируется ручным тормозом и противооткатными упорами под задние колеса. Двигатель должен быть полностью остывшим, чтобы исключить ожоги при работе рядом с головкой блока и патрубками.
Освещение должно быть направленным и без бликов – рекомендуется использовать переносную лампу с защитной решеткой. Рабочая зона очищается от пыли и мусора, чтобы исключить попадание грязи в систему впуска при снятии воздухозаборника.
Для предотвращения потери крепежа стоит подготовить небольшую емкость или магнитный лоток. При наличии резиновых перчаток и ветоши работа проходит аккуратнее, а поверхность деталей не получает лишних повреждений.
Отключение аккумулятора перед началом работ
Перед снятием воздухозаборника на УАЗ 469 необходимо полностью обесточить электрическую систему автомобиля. Это исключает риск короткого замыкания и случайного срабатывания электрооборудования при работе с металлическими элементами кузова и моторного отсека.
Сначала откройте капот и убедитесь, что автомобиль стоит на ручном тормозе, а рычаг коробки передач находится в нейтральном положении. Затем подготовьте гаечный ключ на 10 мм – он подходит для стандартных клемм аккумулятора УАЗ 469.
Демонтаж защитного кожуха под капотом
Перед снятием воздухозаборника необходимо демонтировать защитный кожух, расположенный под капотом. Он закрывает горловину воздухозаборной трубы и часть креплений. Обычно кожух крепится на болтах или саморезах под головку на 10 мм, реже – под крестовую отвертку.
Сначала отсоединяют резиновый уплотнитель, проходящий по кромке кожуха. Затем при помощи трещотки с удлинителем отворачивают крепежные элементы. Болты лучше выкручивать по диагонали, чтобы избежать деформации металла. Ослабленные элементы складывают в отдельную емкость, чтобы не потерять при обратной сборке.
После снятия всех болтов кожух аккуратно поддевают пластиковым монтажным шпателем или тонкой деревянной планкой, избегая повреждения лакокрасочного покрытия. Если элемент прикипел к уплотнителю, можно слегка постучать по его краям рукояткой инструмента. Снимать кожух следует вверх, придерживая его за края, чтобы не повредить соседние шланги и жгуты проводки.
Освободив доступ к верхней части воздухозаборника, стоит осмотреть состояние уплотнителя и креплений. Изношенные резиновые элементы и ржавые болты рекомендуется заменить сразу, пока доступ открыт. Это упростит последующую установку и предотвратит попадание влаги под капот.

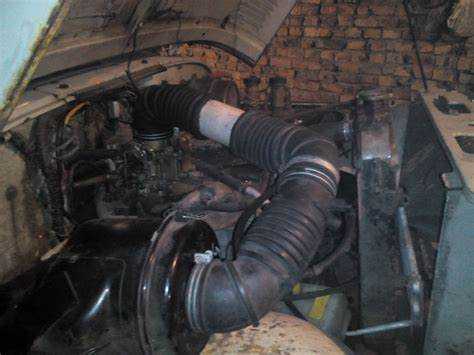

Освобождение креплений воздухозаборника
Воздухозаборник на УАЗ 469 фиксируется при помощи металлических скоб и болтов, расположенных по периметру корпуса. Для их освобождения потребуется рожковый или накидной ключ на 10 и 12 мм, а также удлинитель для труднодоступных мест. Работу следует выполнять при полностью остывшем двигателе.
Начинать нужно с передней части воздухозаборника, где он соединён с кронштейном радиаторной решётки. Болты здесь обычно подвержены коррозии, поэтому перед откручиванием рекомендуется обработать их аэрозольным проникающим составом и выждать несколько минут. После этого аккуратно сорвать крепления без применения излишнего усилия, чтобы не сорвать резьбу.
Далее переходят к боковым креплениям, соединяющим воздухозаборник с кузовной панелью. Эти болты часто фиксированы гайками с внутренней стороны, поэтому удобно использовать трещотку с удлинителем. При наличии хомутов на стыке с патрубком фильтра их также необходимо ослабить отверткой с плоским жалом.
После снятия всех крепёжных элементов следует аккуратно приподнять воздухозаборник и убедиться, что нигде не осталось скрытых точек фиксации или подсоединённых шлангов. Если обнаружены дополнительные саморезы или уплотнители, их нужно освободить, не допуская деформации корпуса.
Снятие воздуховода, соединяющего фильтр и заборник
Перед началом работ необходимо убедиться, что двигатель остыл и доступ к подкапотному пространству свободен. Воздуховод соединяет корпус воздушного фильтра с воздухозаборником, поэтому демонтаж выполняется аккуратно, чтобы не повредить пластиковые и резиновые элементы.
- Снять крышку корпуса фильтра и ослабить хомут, фиксирующий шланг воздуховода на патрубке фильтра. Используется отвертка с плоским жалом или головка на 8 мм.
- Отсоединить шланг от корпуса фильтра, слегка проворачивая его по оси для облегчения снятия.
- Осмотреть место соединения воздуховода с воздухозаборником. Хомут или фиксатор может быть расположен под углом, поэтому потребуется удлинитель для трещотки.
- Ослабить второй хомут и отсоединить воздуховод от патрубка воздухозаборника.
- Проверить состояние уплотнительного кольца или резиновой муфты между соединениями. При наличии трещин или потери эластичности – заменить.
После снятия воздуховода следует очистить внутреннюю поверхность патрубков от пыли и масла. Это предотвратит попадание загрязнений при последующей установке и обеспечит плотное прилегание соединений.
Аккуратное извлечение воздухозаборника с кузова
После отсоединения воздуховода и креплений необходимо аккуратно снять сам воздухозаборник, чтобы не повредить лакокрасочное покрытие и уплотнительные элементы. Работу удобнее выполнять вдвоем, особенно если элемент прикипел к кузову из-за старого герметика или грязи.
- Сначала осторожно подденьте край воздухозаборника пластиковой лопаткой или тонким деревянным клином. Металлические инструменты использовать не рекомендуется, чтобы не поцарапать поверхность.
- Постепенно продвигайтесь по периметру, ослабляя прилегание воздухозаборника к кузову. Если элемент держится на герметике, можно слегка прогреть участок феном, чтобы размягчить состав.
- Когда уплотнение ослабнет, аккуратно потяните воздухозаборник вверх, придерживая его с двух сторон. Не допускайте перекоса, чтобы не деформировать пластиковую основу.
- После снятия очистите посадочное место от остатков герметика и грязи, используя мягкую щетку и растворитель. Поверхность должна быть чистой и сухой перед последующей установкой или проверкой состояния деталей.
Если воздухозаборник зафиксирован дополнительными направляющими или штифтами, снимайте его строго вертикально, без раскачивания. Это предотвратит повреждение креплений и сохранит точность прилегания при обратной установке.
Осмотр снятого воздухозаборника и очистка посадочного места
После снятия воздухозаборника необходимо внимательно осмотреть его корпус. Проверяются наличие трещин, сколов, деформаций и следов коррозии. Особое внимание уделяется фланцам и местам крепления, где металл или пластик часто подвергаются нагрузке и могут иметь микротрещины.
Если воздухозаборник металлический, проверяется состояние внутренней поверхности на наличие ржавчины и загрязнений. При необходимости выполняется механическая очистка мелкой наждачной бумагой и обработка антикоррозийным составом. Для пластиковых деталей используется мягкая щетка и обезжиривающий раствор, не разрушающий материал.
Посадочное место на кузове очищается от пыли, остатков герметика и грязи с помощью ветоши и растворителя. Важно удалить все посторонние частицы, чтобы обеспечить плотное прилегание при последующей установке. При наличии ржавчины участок обрабатывается преобразователем и грунтуется.
После очистки проверяется геометрия крепежных отверстий и целостность уплотнителей. Изношенные резиновые элементы заменяются, чтобы исключить подсос воздуха и вибрации во время движения. Воздухозаборник можно устанавливать обратно только после полной просушки всех обработанных поверхностей.
Установка нового или очищенного воздухозаборника
Перед установкой убедитесь, что посадочное место полностью очищено от пыли, следов герметика и коррозии. Поверхность должна быть сухой и гладкой, чтобы исключить подсос воздуха.
Если устанавливается новый воздухозаборник, проверьте его геометрию и состояние уплотнительного кольца. При установке ранее снятого элемента убедитесь, что его каналы чистые и без деформаций. При необходимости замените изношенные прокладки или резиновые втулки креплений.
Совместите воздухозаборник с крепёжными отверстиями кузова, аккуратно установите его на место, избегая перекосов. Закрепите болты или гайки равномерно, затягивая их крест-накрест, чтобы обеспечить плотное прилегание по всей окружности. Усилие затяжки должно соответствовать моменту, рекомендованному производителем.
После фиксации подсоедините воздуховод, ведущий к корпусу фильтра, и проверьте плотность соединения. Не допускается люфт или зазоры в местах стыков. При необходимости можно нанести тонкий слой технической смазки на уплотнительное кольцо для облегчения монтажа.
По завершении установки выполните проверку герметичности. Запустите двигатель и проследите, чтобы в зоне воздухозаборника не было подсоса воздуха и посторонних шумов. При обнаружении утечки ослабьте крепления, скорректируйте положение детали и повторно затяните.
Вопрос-ответ:
Можно ли снять воздухозаборник УАЗ 469 без демонтажа капота?
Да, капот снимать не требуется. Доступ к воздухозаборнику обеспечивается через открытый капот. Главное — освободить крепления и аккуратно отсоединить воздуховод, соединяющий фильтр и заборник. Если крепления прикипели, лучше заранее обработать их проникающей жидкостью.
Какие инструменты понадобятся для снятия воздухозаборника?
Для работы подойдут крестовая и плоская отвертки, гаечные ключи на 10 и 12, а также проникающая смазка типа WD-40. В некоторых случаях может понадобиться удлинитель для ключа, если болты находятся в неудобных местах. Перчатки помогут избежать порезов при работе с металлическими кромками кузова.
Как отличить загрязнённый воздухозаборник от неисправного?
Если деталь просто покрыта пылью или масляным налётом, её можно очистить и установить обратно. Неисправный воздухозаборник обычно имеет трещины, деформацию корпуса или повреждения креплений. Такие дефекты нарушают герметичность и ухудшают подачу воздуха, поэтому в этом случае целесообразно установить новый элемент.
Нужно ли менять уплотнительное кольцо при установке нового воздухозаборника?
Да, если кольцо потеряло эластичность или имеет следы растрескивания. Старое уплотнение может пропускать пыль и влагу. Новое кольцо обеспечивает плотное прилегание воздухозаборника к посадочному месту и предотвращает подсос воздуха.
Сколько времени занимает снятие воздухозаборника на УАЗ 469?
При нормальном состоянии креплений процесс занимает около 20–30 минут. Если болты закисли или доступ к ним затруднён, время может увеличиться до часа. Главное — не торопиться, чтобы не повредить корпус или крепёжные элементы.
