Как сделать визуализацию в Автокаде пошагово

Как сделать визуализацию в автокаде

Как сделать визуализацию в автокаде

Создание визуализации в AutoCAD требует последовательной работы с трехмерными объектами, материалами и настройками освещения. Программа предоставляет инструменты, позволяющие не только построить геометрию, но и превратить модель в наглядное изображение, пригодное для демонстрации заказчику или включения в проектную документацию.

Первым этапом становится подготовка модели: правильное построение 3D-объектов с учетом масштаба, координат и единиц измерения. Для корректного результата необходимо работать в пространстве модели, используя команды Extrude, Revolve и Loft для создания объемных форм.

После построения геометрии важно назначить материалы. В AutoCAD доступна библиотека текстур для металла, бетона, стекла, древесины и других поверхностей. При этом можно создавать собственные материалы, настраивая параметры отражения, прозрачности и блеска.

Финальный результат напрямую зависит от настройки света и камеры. Для визуализации используют точечные и направленные источники освещения, а также глобальное освещение для имитации естественного света. Камеру устанавливают таким образом, чтобы подчеркнуть пропорции и детали объекта.

Завершающий шаг – рендеринг. AutoCAD позволяет выбрать качество изображения, разрешение и стиль визуализации. При необходимости можно сохранить результат в формате изображения или встроить его в презентационные материалы.

Подготовка 2D-чертежа для преобразования в 3D

Подготовка 2D-чертежа для преобразования в 3D

Перед переходом к объемному моделированию необходимо очистить рабочий файл от лишних элементов. Удалите дубликаты линий с помощью команды OVERKILL, проверьте наличие разрывов и замкните контуры, используя JOIN или PEDIT. Это позволит избежать ошибок при создании объемных объектов.

Все объекты, которые планируется преобразовать в 3D, должны находиться в одной плоскости. Для контроля используйте команду FLATTEN, чтобы выровнять геометрию по нулевой координате Z. После выравнивания проверьте каждый слой и оставьте только те, что необходимы для построения модели.

Подписи, размеры и вспомогательные линии лучше вынести в отдельные слои, которые будут отключены при работе с объемом. Это упростит визуализацию и исключит наложение ненужной графики на будущую модель.

Контуры объектов следует максимально упрощать: заменяйте полилинии, состоящие из множества сегментов, на более гладкие дуги или окружности, где это возможно. Такая оптимизация ускорит построение 3D-геометрии и уменьшит вероятность ошибок при выдавливании и вращении профилей.

После подготовки рекомендуется сохранить копию файла с отдельным именем, чтобы исходный 2D-чертеж остался неизменным и мог быть использован для печати или внесения правок независимо от 3D-модели.

Создание базовой 3D-модели с помощью команд Extrude и Revolve

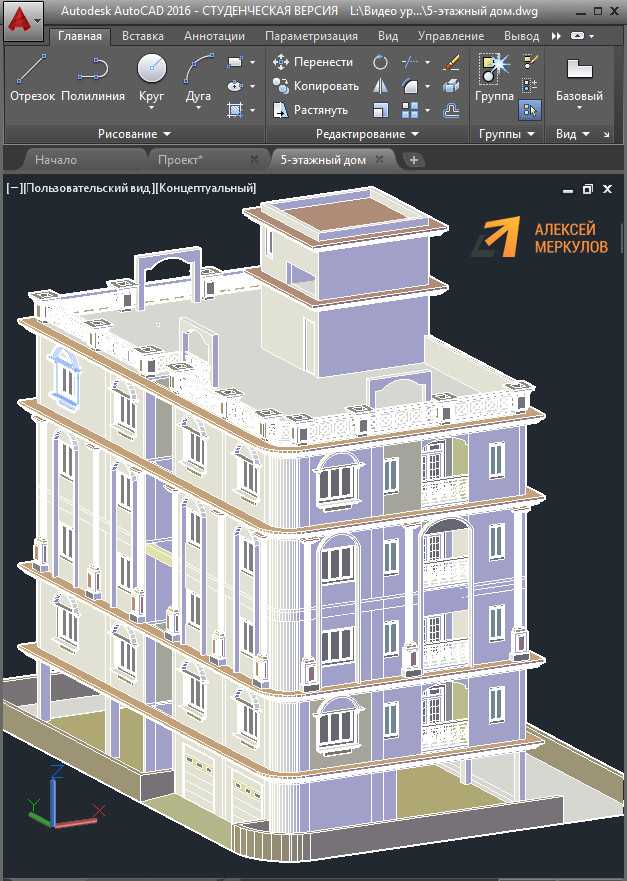

Создание базовой 3D-модели с помощью команд Extrude и Revolve

Команда Extrude используется для выдавливания замкнутых контуров:

  1. Выделите готовый замкнутый полилинийный или сплайновый контур.
  2. Введите команду EXTRUDE в командной строке или выберите ее на вкладке «Modeling».
  3. Укажите высоту выдавливания числовым значением или мышью в рабочем пространстве.
  4. При необходимости задайте угол сужения (taper angle), что позволит создать конусообразные формы.

Команда Revolve применяется для вращения профиля вокруг оси и образования тел вращения:

  1. Подготовьте 2D-профиль, который будет основой будущего тела (например, сечение вазы или вала).
  2. Запустите команду REVOLVE.
  3. Выберите контур и задайте ось вращения, указав две точки в пространстве.
  4. Введите угол вращения (обычно 360° для полного тела, либо меньше для сегмента).

Для корректного результата рекомендуется:

  • Перед применением команд проверять замкнутость контуров командой PEDIT или JOIN.
  • Использовать слои для разделения рабочих элементов и контуров, чтобы избежать случайных выборов.
  • Применять режим визуализации «Conceptual» или «Realistic» для мгновенной проверки формы.

Extrude удобно применять к прямоугольным или многоугольным объектам (корпуса, стены, детали), а Revolve – для симметричных форм, создаваемых вращением. Эти команды формируют основу любой 3D-модели, на которой далее можно применять булевы операции, сглаживания и детализацию.

Применение материалов и текстур к объектам

Применение материалов и текстур к объектам

Откройте Браузер материалов и создайте новый материал: задайте базовый цвет (Diffuse) и подключите карту цвета в формате PNG или JPEG. Для карт цвета используйте sRGB; для карт нормалей/высот – non-color/linear. Сохраняйте исходные файлы в папке проекта и прописывайте относительные пути.

Рекомендованная последовательность действий: 1) создать/импортировать материал, 2) подключить текстуры (альбедо, нормаль, дисплейс), 3) задать параметры отражения/шероховатости, 4) настроить UVW-маппинг и масштаб, 5) назначить материал объекту/граням, 6) протестировать в упрощённом рендере, 7) финальный рендер с нужными настройками качества.

Параметры качества и разрешения текстур: для обзёрв-кадров используйте 1024–2048 px; для крупного плана – 4096 px максимум; для больших фасадов – можно применять тайлинг текстур 2–8×. При дефиците памяти делайте LOD-версии (низкое разрешение – для превью, высокое – для финального рендера).

Настройка нормалей и карт высот: нормали (normal map) обеспечивают детализацию без геометрии – сила (strength) обычно 0.1–0.6. Для реального смещения поверхности используйте displacement/height map, но включайте тесселяцию/подразбиение только в финальном рендере – это сильно увеличивает время рендера.

Реалистичность отражений: задавайте параметр specular/metalness и roughness. Для металлов ставьте metalness ≈ 1 и корректируйте albedo; для неметаллов metalness ≈ 0. Значения roughness в диапазоне 0–1: 0–0.2 – зеркальное; 0.3–0.6 – сатинированное; >0.6 – матовое.

UVW-маппинг и масштаб: включите «Use real world scale» или вручную задайте масштаб в единицах проекта; при проблемах с растяжением применяйте Box/Planar/Cylindrical маппинг по форме объекта. Для сложных форм выполняйте развёртку UV и экспортируйте UV-шаблон для рисования текстур во внешнем редакторе.

Оптимизация и организация: давайте материалам понятные имена (материал_поверхность_разрешение), храните библиотеки материалов отдельно. Используйте текстурные атласы для малых объектов и instancing материалов для повторяющихся деталей, чтобы снизить накладные расходы памяти и ускорить рендер.

Проверка перед финалом: рендер предпросмотра при низком качестве освещения (примерно 25–50% от финального) для проверки швов и масштабов; отключайте heavy эффекты (displacement, high subdiv) на превью. Для итогового рендера увеличьте выборку света/шумоподавления и используйте корректную цветовую гамму (linear workflow и гамма-коррекция при экспорте).

Параметр Назначение Рекомендованное значение / примечание
Albedo / Diffuse Основной цвет и детали sRGB, 1024–4096 px в зависимости от крупности кадра
Normal map Имитация мелкой формы без геометрии Non-color, сила 0.1–0.6
Displacement / Height Реальное смещение поверхности Использовать с тесселяцией, только в финальном рендере
Roughness / Glossiness Рассеяние отражений 0–1 (0 зеркально, 1 полностью матово); подбирать под материал
Metalness Определяет металлическое поведение 0 для диэлектриков, 1 для металлов
Tiling / Scale Повторяемость текстуры по поверхности 1×1 для уникальных карт, 2–8× для тайлинга больших поверхностей
Формат файлов Качество и совместимость PNG/JPEG для альбедо, TIFF/EXR для карт высот при необходимости плавающей точки

Настройка источников освещения в сцене

Настройка источников освещения в сцене

Для корректной визуализации в Автокаде необходимо задать искусственные и естественные источники света. В панели «Visualize» доступны инструменты для вставки точечных, направленных и прожекторных источников. Каждый из них применяется в зависимости от задачи: точечный подходит для имитации лампы, направленный – для солнечного света, а прожекторный – для акцентного освещения отдельных объектов.

После добавления источника света важно настроить его интенсивность, цвет и угол распространения. Например, для прожектора регулируется параметр «Hotspot», определяющий центральный луч, и «Falloff», отвечающий за плавность перехода освещённой области в тень. Изменение цветовой температуры позволяет получить более реалистичное восприятие материалов, особенно при работе с металлом или деревом.

Для имитации солнечного света целесообразно использовать инструмент «Sun & Sky». Здесь задаётся географическое расположение, дата и время, что позволяет учитывать реальную позицию солнца. Такой подход особенно важен при проектировании архитектурных объектов, где требуется показать освещённость фасадов в разные часы дня.

При создании сцены рекомендуется комбинировать несколько источников света: основной для общего фона и дополнительные для акцентирования ключевых деталей. Чтобы избежать пересветов, следует использовать предварительный рендер и корректировать параметры до достижения сбалансированного результата.

Выбор и настройка вида камеры

Выбор и настройка вида камеры

Для формирования реалистичной визуализации необходимо правильно задать точку обзора. В AutoCAD используется инструмент Camera, позволяющий управлять положением камеры и направлением взгляда. Камера создаётся через команду CAMERA или выбором соответствующего инструмента на панели «Visualize».

Ключевые параметры камеры включают координаты точки установки и целевой точки. Оптимально располагать камеру на уровне глаз – около 1500–1700 мм от плоскости пола для интерьеров и выше уровня объекта при работе с архитектурой. Целевая точка определяет направление обзора и должна быть точно установлена на ключевом элементе сцены.

Поле зрения регулируется углом обзора (Field of View). Значение 30–45° подходит для технических презентаций, а широкий угол 60–75° используется для акцентирования масштаба помещения. При слишком большом угле возникает искажение перспективы, что снижает читаемость модели.

Вкладка «Properties» позволяет изменять высоту камеры, угол наклона и позицию точки обзора. Для детализированных кадров рекомендуется фиксировать положение камеры с помощью Named Views. Это обеспечивает повторное использование одного и того же ракурса без необходимости вручную задавать параметры заново.

Для итоговой визуализации полезно создать несколько камер с разными ракурсами: общий вид объекта, крупный план ключевого фрагмента и перспектива изнутри. Такой подход делает подачу проекта более информативной и наглядной.

Применение теней и глобального освещения

Для реалистичной визуализации в Автокаде важно корректно настроить тени. Начните с выбора типа света: точечный, направленный или прожектор. Для архитектурных сцен лучше использовать направленные источники, имитирующие солнечный свет. Установите угол падения света и интенсивность, чтобы тени были естественными и не чрезмерно темными.

Включение глобального освещения позволяет системе рассчитывать отраженный свет и создаёт реалистичное распределение яркости по сцене. Для этого в панели визуализации активируйте Global Illumination и задайте точность вычислений. Рекомендуется устанавливать значение medium для быстрых предварительных рендеров и high для финального изображения.

Следует учитывать положение объектов относительно источников света. Тени должны падать логично, подчеркивая глубину сцены. Используйте опцию Soft Shadows, чтобы края теней были размытыми, имитируя рассеянный свет. Это особенно важно для внутренних помещений, где прямые тени создают неестественный эффект.

Для контроля глобального освещения применяйте Exposure Control, чтобы балансировать яркость и контраст. При необходимости добавляйте fill lights для подсветки тёмных участков, не создавая дополнительных резких теней. Правильная комбинация глобального освещения и теней позволяет достичь фотореалистичного результата без увеличения времени рендера сверх необходимого.

Использование инструментов рендера для получения изображения

Использование инструментов рендера для получения изображения

В Автокаде для получения качественного изображения применяется встроенный рендер. Он позволяет преобразовать 3D-модель в визуально завершённое изображение с учетом материалов, освещения и теней.

Для начала необходимо выбрать подходящий рендер-движок в разделе Visualize → Render Presets. Доступны стандартный рендер, ментальный рендер (Mental Ray) и реалистичный рендер. Каждый имеет свои особенности по скорости и качеству:

  • Стандартный рендер – быстрый, подходит для предварительного просмотра.
  • Реалистичный рендер – обеспечивает более точное отображение материалов и освещения.
  • Mental Ray – оптимален для сложных сцен с глобальным освещением и отражениями.

Следующий шаг – настройка параметров рендера:

  1. Разрешение изображения: выбирайте минимум 1920×1080 для детализированных визуализаций.
  2. Качество рендера: опции Draft, Medium, High. Для окончательного изображения рекомендуется High.
  3. Уровень сглаживания: влияет на резкость границ объектов.

Перед рендерингом обязательно проверьте:

  • Назначение материалов с правильными текстурами и отражательными свойствами.
  • Положение источников света и теней для естественной глубины сцены.
  • Положение камеры, чтобы композиция объекта была гармоничной.

Для запуска рендера используйте команду Render → Render. Процесс можно наблюдать в реальном времени, при необходимости корректируя настройки. После завершения рендера изображение сохраняется через Output → Save, выбирая формат PNG или JPEG для дальнейшего использования.

Сохранение визуализации в нужном формате

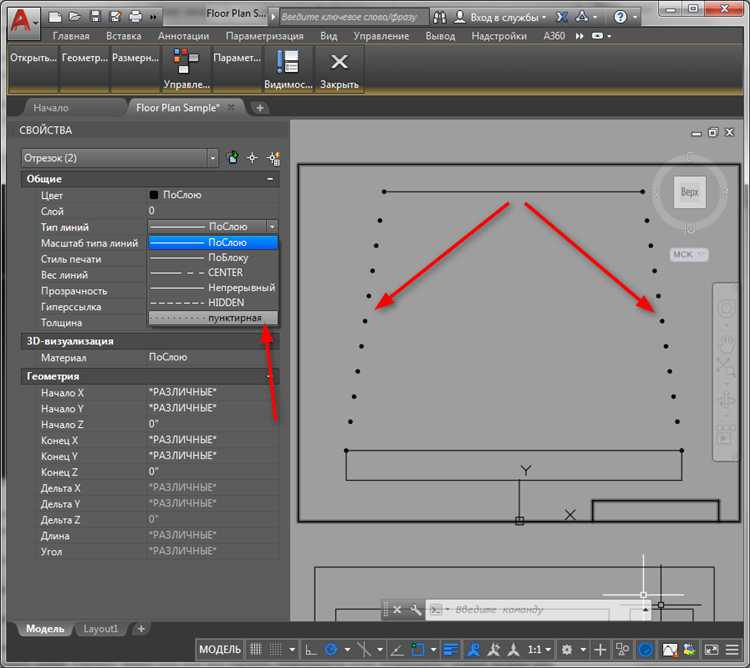

Сохранение визуализации в нужном формате

После завершения рендеринга в Автокаде важно правильно сохранить изображение для дальнейшего использования. Перейдите в меню Output и выберите Render to File. В открывшемся окне можно задать путь сохранения и имя файла.

Для формата файла рекомендуется использовать PNG или JPEG в зависимости от цели. PNG сохраняет прозрачность и обеспечивает высокое качество без потери деталей, подходит для презентаций и печати. JPEG создает меньший размер файла, что удобно для публикации в интернете, но может потерять часть деталей при высокой компрессии.

Перед сохранением установите разрешение изображения. Для презентаций достаточно 1920×1080, для печати рекомендуется 300 DPI или больше. Уточните масштаб и размер итогового изображения в пикселях через Render Settings чтобы сохранить точность пропорций и деталей модели.

Если планируется дальнейшая обработка в графических редакторах, включите опцию Save Alpha Channel для сохранения прозрачности фона. После настройки всех параметров нажмите Save и убедитесь, что файл корректно открылся в выбранном формате.

Вопрос-ответ:

Какие типы 3D-моделей лучше использовать для визуализации в Автокаде?

Для визуализации в Автокаде лучше всего подходят модели, созданные с использованием команд Extrude и Revolve для простых объектов и Sweep или Loft для сложных форм. Такие модели обладают чистой геометрией, что ускоряет процесс рендеринга и снижает вероятность артефактов на финальном изображении. Рекомендуется избегать излишне сложной сетки, которая может замедлить работу программы.

Как правильно настроить источники освещения для получения реалистичной сцены?

Для реалистичной визуализации необходимо сочетать разные типы источников света: направленный свет для имитации солнца, точечные источники для локального освещения и фоновые источники для равномерного освещения сцены. Настройка интенсивности и цвета света позволяет подчеркнуть текстуры материалов и создать ощущение глубины. Следует учитывать направление теней и избегать слишком резких контрастов, которые выглядят неестественно.

Как выбрать и настроить вид камеры для презентации проекта?

Камера в Автокаде позволяет задать точку обзора сцены. Для архитектурных проектов часто используют перспективный вид с умеренным углом обзора, чтобы показать объем и детали интерьера или экстерьера. Параметры focal length и target помогают управлять глубиной сцены и точкой фокусировки. Перед рендерингом рекомендуется проверить, что объекты не перекрываются и все ключевые элементы попадают в кадр.

Как применяются материалы и текстуры к объектам в Автокаде для визуализации?

Материалы назначаются через панель визуализации, где можно выбрать готовые шаблоны или создать собственные. Важны параметры отражения, прозрачности и шероховатости поверхности. Текстуры налагаются с учетом масштабирования и ориентации, чтобы они соответствовали размеру объектов. Для металла или стекла лучше использовать настройки отражений и прозрачности, а для дерева и камня – текстурирование с нормальной картой для эффекта рельефа.

В каком формате лучше сохранить готовую визуализацию и как это сделать?

Автокад позволяет сохранять рендеры в форматах PNG, JPEG, TIFF и BMP. Для дальнейшей обработки или публикации чаще выбирают PNG из-за поддержки прозрачности и высокого качества. Сохранение выполняется через команду Render → Save to File, где можно указать разрешение и цветовой профиль. Рекомендуется использовать разрешение не ниже 1920×1080 для презентаций и 4K для печати.
