В Автокад заливка объектов позволяет быстро визуально выделять замкнутые контуры и упрощает восприятие чертежа. Для выполнения заливки используется команда HATCH, которая поддерживает стандартные узоры, градиенты и сплошные цвета. Важно учитывать, что заливка корректно применяется только к замкнутым контурам – разомкнутые линии вызовут ошибки или неполное заполнение.
Перед созданием заливки рекомендуется проверить замкнутость границ с помощью команды BOUNDARY или инструмента Check Object Closure. Это экономит время и предотвращает появление наложений при сложных многоугольниках. Также полезно заранее выбрать слой для заливки, чтобы можно было гибко управлять видимостью и свойствами цвета без изменения исходного контура.
При работе с заливкой можно использовать конкретные параметры: Pattern Scale для масштабирования узора, Angle для поворота, Associative для привязки заливки к объекту, что обеспечивает автоматическое обновление при изменении контура. Эти настройки особенно важны при подготовке рабочих чертежей, где точность и соответствие стандартам критичны.
Для оптимизации работы с большими чертежами рекомендуется объединять заливки в группы и использовать фильтры выбора по слою или типу заливки. Это ускоряет редактирование и упрощает визуальный контроль. Кроме того, использование сплошных цветов или простых узоров снижает нагрузку на систему при сложных проектах.
Выбор объектов для заливки
В Автокад заливка применяется только к замкнутым контурам. Перед началом убедитесь, что линии, полилинии или сплайны образуют непрерывный контур без разрывов. Любой незамкнутый сегмент приведет к ошибке при попытке заливки.
Для выбора объектов используйте команду HATCH и опцию Select Objects. Это позволяет автоматически определить все замкнутые области внутри выбранных объектов, экономя время при работе со сложными чертежами.
Если необходимо залить несколько несмежных областей, удерживайте Shift при выделении каждого контура. Автокад поддерживает множественный выбор, что удобно при работе с детализированными схемами и планами.
Обратите внимание на тип линий и слоев: объекты на заблокированных слоях не будут выбраны. При необходимости разблокируйте слой или переместите объект на активный слой перед заливкой.
При работе с сложными замкнутыми контурами рекомендуется использовать команду Boundary для создания вспомогательного полигона. Это гарантирует корректное определение границ и предотвращает ошибочную заливку соседних областей.
Для проверки корректности выбора объектов после выделения используйте опцию Preview. Это позволяет увидеть, как будет выглядеть заливка, и вовремя скорректировать выбор, исключив лишние сегменты.
Настройка типа и цвета заливки
В AutoCAD тип заливки определяется через команду HATCH. В диалоговом окне выбора типа доступны стандартные узоры: SOLID для сплошной заливки, ANSI, ISO, USER и другие для штриховок. Для точного выбора рекомендуется использовать предварительный просмотр, чтобы убедиться, что выбранный узор соответствует масштабу чертежа.
Цвет заливки задается через палитру цветов в том же окне. Можно выбрать стандартный цвет AutoCAD, указать RGB или использовать индексный цвет. При работе с чертежами для печати важно учитывать слой, на котором расположена заливка, так как цвет слоя влияет на итоговый результат.
Масштаб и угол наклона штриховки регулируются полями Scale и Angle в свойствах заливки. Scale определяет плотность узора, а Angle позволяет повернуть узор под нужным углом. Для единообразия чертежа рекомендуется сохранять настройки часто используемых заливок в библиотеке Hatch.
Изменение типа или цвета заливки после создания объекта выполняется через команду HATCHEDIT или выбор объекта с последующим открытием свойств. Это позволяет корректировать параметры без необходимости удалять и заново создавать заливку.

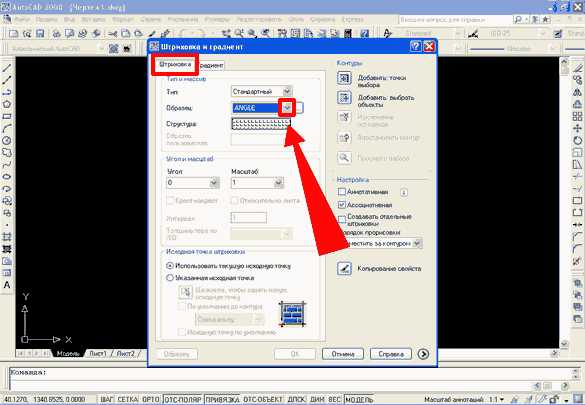

Использование команды HATCH для заполнения областей
Команда HATCH в AutoCAD предназначена для быстрого и точного заполнения замкнутых областей сплошными цветами, градиентами или штриховками. Для запуска введите HATCH в командной строке или выберите соответствующую иконку на панели инструментов.
Алгоритм работы с HATCH включает следующие шаги:
- Выбор типа заливки: в диалоговом окне доступны варианты: сплошная, градиентная, пользовательская штриховка. Для стандартных чертежей чаще используется сплошная или штриховка.
- Выбор узора или цвета: задаются через палитру цветов или библиотеку узоров. Для удобства можно создавать пользовательские шаблоны.
- Выбор границ области: щелчком мыши укажите внутреннюю область объекта. AutoCAD автоматически определяет замкнутые контуры. Если контур не замкнут, появится предупреждение.
- Настройка масштаба и угла заливки: масштаб изменяет размер повторяющегося узора, угол поворачивает его относительно осей чертежа. Для точного совмещения с чертежом рекомендуется проверять визуально и задавать конкретные значения в диалоговом окне.
- Подтверждение и применение: после настройки нажмите Enter или кнопку «ОК», чтобы применить заливку к выбранной области.
Дополнительные рекомендации:
- Используйте опцию Pick Points для выделения нескольких областей одновременно.
- Для сложных контуров активируйте Boundary Detection, чтобы AutoCAD корректно распознал границы.
- Сохраняйте часто используемые шаблоны штриховки как Hatch Pattern для ускорения работы.
- При редактировании заливки можно изменять тип, масштаб или угол без удаления объекта через HATCH EDIT.
Команда HATCH позволяет создавать аккуратные и однородные заливки, повышая наглядность чертежа и экономя время при повторяющихся элементах.
Создание сплошной заливки и узорчатой
В AutoCAD заливка объектов осуществляется с помощью команды HATCH. Для создания сплошной заливки необходимо выбрать тип «Solid» в окне выбора паттерна. После активации команды укажите границы области, кликнув внутри замкнутого контура. Программа автоматически заполнит выделенную область одним цветом, который можно задать в настройках цвета заливки.
Для узорчатой заливки выбирается паттерн из встроенной библиотеки AutoCAD, например, «ANSI31», «Herringbone» или «Brick». После выбора паттерна укажите масштаб и угол поворота. Масштаб определяет плотность линий узора, угол – направление линии относительно горизонта. Неправильный масштаб может привести к слишком крупному или слишком мелкому узору, что ухудшает читаемость чертежа.
Выбор границ для узорчатой заливки идентичен сплошной: нужно кликнуть внутри замкнутого контура. Если контур содержит разрывы, AutoCAD предложит исправить их автоматически или выделить дополнительные линии для замыкания области. Для сложных многоугольников рекомендуется использовать опцию «Pick Points», которая позволяет выбрать несколько точек для одной заливки.
После установки всех параметров заливки можно изменить свойства объекта, например, цвет, прозрачность или порядок отображения относительно других объектов. Прозрачность позволяет видеть подложенные элементы чертежа, не скрывая их полностью под заливкой. При необходимости заливку можно редактировать командой HATCHEDIT, чтобы изменить паттерн, цвет, масштаб или границы без повторного создания.
Редактирование существующей заливки
Для изменения существующей заливки в AutoCAD используйте команду HATCHEDIT или двойной клик по объекту заливки. В появившемся окне свойств можно изменить тип узора, угол наклона и масштаб. Это позволяет корректировать плотность штриховки без необходимости создания новой заливки.
Цвет заливки меняется через панель свойств: выберите объект, в списке «Цвет» задайте нужное значение. Можно применять стандартные цвета AutoCAD или настроить пользовательскую палитру. Изменения сразу отображаются в чертеже, что ускоряет визуальный контроль.
Для редактирования границ заливки используйте команду BOUNDARY или функцию Reassociate, чтобы связать заливку с изменёнными контурами. Это важно при изменении формы полилиний или добавлении новых сегментов контура.
Дополнительно можно корректировать прозрачность заливки в свойствах объекта. Установив значение прозрачности, вы сохраняете читаемость подложки и одновременно выделяете нужные области чертежа.
При работе с узорчатой заливкой можно менять тип узора без удаления текущей заливки. В списке «Pattern» выбирается нужный стиль, масштаб корректируется для соответствия размеру объекта, а угол наклона подстраивается под направление линии или элемента чертежа.
Применение заливки к замкнутым контурам
В Автокад заливка корректно применяется только к полностью замкнутым контурам. Незамкнутые линии или разрывы в контуре приведут к ошибке или к неполному заполнению области.
Для успешного применения заливки:
- Проверьте замкнутость контура с помощью команды BOUNDARY или HATCH с выбором области.
- Используйте команду PEDIT для объединения нескольких сегментов линии в один полилинией, чтобы исключить разрывы.
- Минимизируйте пересечения и самопересечения, так как они могут создавать некорректные области для заливки.
При создании заливки к замкнутому контуру выполняются следующие действия:
- Выберите команду HATCH на панели инструментов.
- В открывшемся окне установите тип заливки: сплошная, узорчатая или градиентная.
- Щелкните внутри замкнутого контура для автоматического определения области.
- При необходимости задайте масштаб и угол узора для точного соответствия размеру контура.
- Подтвердите команду, чтобы применить заливку.
Дополнительно:

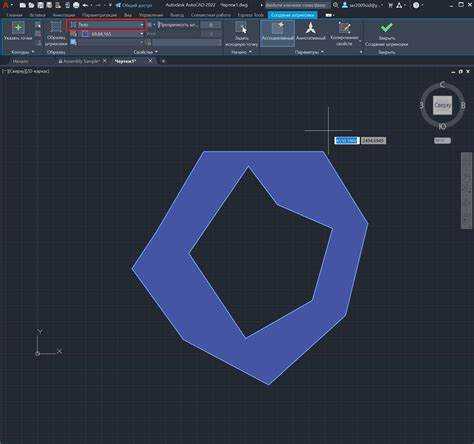

- Для сложных контуров с внутренними отверстиями используйте опцию Island Detection, чтобы заливка корректно обходила внутренние области.
- Если контур содержит дуги или кривые, убедитесь, что линии соединены без разрывов, иначе заливка может «протечь» за пределы контура.
- Использование слоев позволяет применять заливку к конкретным элементам чертежа без изменения других объектов.

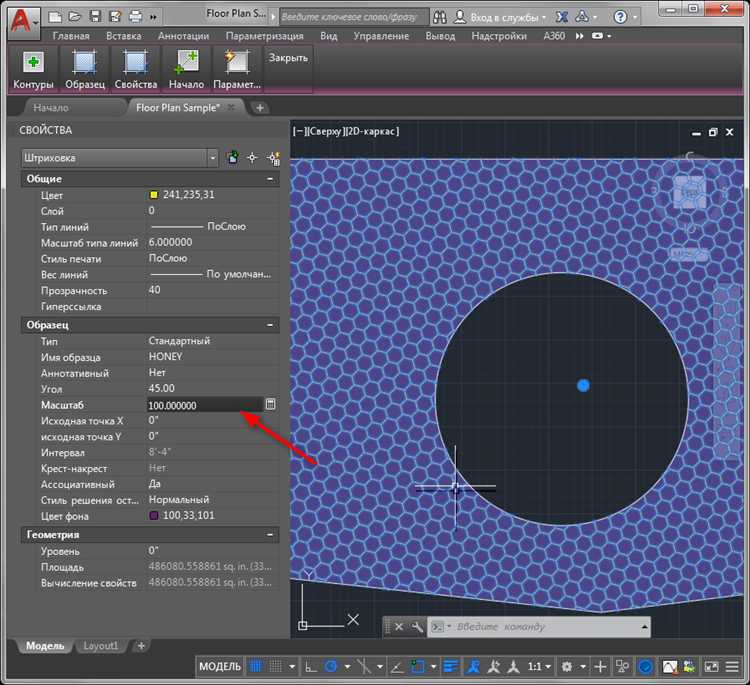

Управление прозрачностью и масштабом узора
В Автокад прозрачность заливки задается через параметр Transparency в окне свойств или при создании заливки. Значение задается в процентах: 0% – полностью непрозрачная, 90% – почти невидимая. Прозрачность применяется как к сплошным, так и к узорчатым заливкам, позволяя визуально комбинировать объекты без скрытия деталей под ними.
Масштаб узора регулируется через поле Scale. Увеличение значения увеличивает размер повторяющихся элементов узора, уменьшение – делает узор плотнее. Например, масштаб 2 удваивает расстояние между линиями штриховки, а масштаб 0.5 делает линии вдвое ближе друг к другу. Настройка масштаба полезна при адаптации узора к размерам объекта или детализации чертежа.
Изменения прозрачности и масштаба можно применять как при создании новой заливки, так и к уже существующей. Для редактирования выделите заливку и откройте Properties, где доступны ползунки или ввод точных значений. При работе с повторяющимися элементами чертежа рекомендуется использовать одинаковый масштаб узора для унификации внешнего вида.
Для сложных узоров можно комбинировать несколько заливок с разной прозрачностью и масштабом, создавая эффект наложения и глубины. Автокад учитывает порядок объектов при отображении, поэтому прозрачность верхних заливок позволяет просвечивать нижние элементы.
Сохранение и повторное использование стилей заливки
Для эффективной работы с заливками в Автокад важно сохранять пользовательские стили, чтобы не настраивать их заново для каждой области. После создания заливки с нужными параметрами используйте команду HATCH и в панели свойств выберите Сохранить как предустановку. Это позволяет сохранить выбранный тип узора, масштаб и прозрачность.
Предустановки хранятся в списке Предустановки заливки и доступны для повторного применения к другим объектам. Для использования предустановки достаточно выбрать область и применить сохранённый стиль без повторной настройки параметров.
Также можно экспортировать предустановки в отдельный файл .PAT, чтобы использовать их в других проектах или на других компьютерах. Импорт осуществляется через меню Менеджер предустановок, что обеспечивает единообразие оформления чертежей.
Для упрощения работы с повторяющимися объектами используйте копирование заливки через команду HATCHEDIT или Match Properties. Это позволяет перенести стиль с одного объекта на другой без создания новой заливки.
Регулярное сохранение и использование предустановок ускоряет работу и обеспечивает визуальную консистентность чертежей, особенно при работе с крупными проектами и стандартными элементами.
Вопрос-ответ:
Как выбрать правильный тип заливки для сложного контура?
В Автокад существуют разные типы заливки: сплошная и узорчатая. Для сложных контуров, состоящих из нескольких пересекающихся линий, лучше использовать узорчатую заливку, так как она позволяет визуально отделять различные области. При выборе узора учитывайте масштаб чертежа — мелкий узор может быть нечитаемым на большом масштабе, а крупный узор может выходить за пределы контура. Сплошная заливка подходит для единообразного закрашивания областей без деталей.
Можно ли изменить цвет заливки после её применения?
Да, цвет заливки можно менять без удаления объекта. Для этого выберите заливку, откройте панель свойств и измените параметр «Цвет». Также можно использовать команду HATCHEDIT, чтобы одновременно менять цвет, тип и масштаб узора у нескольких заливок. Это позволяет быстро корректировать оформление чертежа без повторного создания заливок.
Как сделать так, чтобы заливка автоматически подстраивалась под изменённый контур?
Автокад поддерживает привязку заливки к границе контура. Если контур изменяется, заливку можно обновить через команду HATCHEDIT, выбрав опцию «Перестроить границу». Для динамических обновлений удобно использовать ассоциативные заливки: при редактировании контура заливка автоматически изменяет свою форму, сохраняя узор и цвет.
Что делать, если заливка не заполняет замкнутый контур полностью?
Часто это связано с разрывами в линии контура или с перекрывающимися сегментами. Проверьте замкнутость контура с помощью команды BOUNDARY или TRIM, чтобы устранить лишние линии. Иногда помогает увеличение точности при построении контура и проверка, что все сегменты действительно соединены. После исправления заливку можно повторно применить.
Как повторно использовать стиль заливки на других объектах?
В Автокад можно сохранять стили заливки в библиотеке или использовать команду MATCHPROP. Для этого выберите объект с нужной заливкой, активируйте MATCHPROP и кликните по целевому объекту. Цвет, тип узора и масштаб будут перенесены автоматически. Это ускоряет работу и обеспечивает единообразие оформления чертежа.
Как выбрать правильный тип заливки для конкретного объекта в Автокад?
Выбор типа заливки зависит от того, какой результат требуется на чертеже. Для простых однородных областей используется сплошная заливка, которая полностью закрывает пространство цветом. Если нужно показать текстуру материала или различать элементы схемы, применяются узорчатые заливки. При выборе учитывайте масштаб чертежа: плотные узоры могут сливаться при уменьшении масштаба, а слишком редкие — выглядеть разреженными. Также имеет значение цвет и прозрачность, чтобы объекты под заливкой оставались видимыми.
Можно ли изменить уже созданную заливку, и как это сделать?
Да, заливку можно редактировать после создания. В Автокад существует команда редактирования заливки, которая позволяет менять тип, масштаб, угол и цвет узора. Для этого выберите объект с заливкой, активируйте команду редактирования и внесите нужные изменения. Кроме того, можно переместить или скопировать заливку, чтобы она совпадала с другими элементами чертежа. Если требуется полностью заменить узор, программа позволяет применить новый стиль, сохранив границы исходного объекта.
