Opel Calibra выпускался с 1989 по 1997 год и имел несколько вариантов салонного оформления. Торпеда (панель приборов) у этой модели отличается в зависимости от года выпуска и комплектации. Основные отличия касаются формы центральной консоли, расположения кнопок и наличия встроенных элементов, таких как блок климат-контроля или простая система отопления.
Для автомобилей первых лет производства (1989–1992) устанавливалась панель с более строгим дизайном, без плавных переходов и с прямоугольными воздуховодами. Поздние версии (1993–1997) получили модернизированную торпеду с округлыми элементами и другим расположением органов управления. При подборе замены важно учитывать не только год выпуска, но и совместимость креплений, так как элементы от ранних и поздних серий Opel Calibra между собой не всегда взаимозаменяемы.
Часто владельцы подбирают торпеду не только от самой Calibra, но и от Opel Vectra A, на платформе которой построена модель. Торпеды от Vectra A подходят при условии правильного подбора по году, но могут потребовать доработки креплений и проводки. Для сохранения оригинальности салона рекомендуется устанавливать именно панели от Calibra соответствующего периода.
При выборе б/у торпеды важно проверять состояние пластика, целостность крепёжных точек и отсутствие трещин в местах установки приборов. Оптимальным вариантом считается приобретение панели с донорского автомобиля, максимально близкого по году выпуска и комплектации. Это минимизирует необходимость доработок и позволит сохранить заводскую совместимость.
Штатные варианты торпед для разных годов выпуска
На ранних версиях Opel Calibra 1989–1992 годов применялась торпеда, унаследованная от Opel Vectra A. Консоль имела строгий прямоугольный дизайн, вертикально расположенные дефлекторы и характерный блок управления печкой с ползунковыми регуляторами. При подборе замены для этих машин стоит искать именно такие панели, так как более поздние модификации не подходят без доработки креплений.
После рестайлинга 1993 года торпеда получила обновленный вид: закруглённые формы, изменённое расположение кнопок и иной блок климатического управления. Отличие заметно и в конструкции воздуховодов – дефлекторы стали овальными, что делает совместимость с ранними кузовами затруднительной. Установка панели от версии после 1993 года в автомобиль ранних лет выпуска требует частичной переделки электропроводки.
Выпуски 1995–1997 годов сохранили общий дизайн рестайлинговой панели, но отличались мелкими изменениями: изменённые декоративные вставки, иная подсветка приборов, модернизированный блок подушки безопасности. При поиске штатной торпеды на такие автомобили желательно подбирать элементы именно этих лет, так как даже небольшие отличия в креплениях и электрических разъёмах могут вызвать сложности при установке.
Совместимость торпеды от Opel Vectra A
Торпеда от Opel Vectra A часто рассматривается владельцами Calibra как замена штатной, так как обе модели построены на одной платформе GM J. Однако конструктивные отличия делают установку не полностью прямой.
- Крепления: передние точки совпадают, но боковые у Calibra имеют смещение. Необходимо доработка крепёжных ушей.
- Воздуховоды: форма воздуховодов у Vectra A отличается, потребуется подгонка каналов обдува к дефлекторам.
- Щиток приборов: размеры посадочного места совпадают, но панель приборов у Calibra глубже, что влияет на стыковку.
- Электропроводка: разъёмы блока управления отопителем и части приборов различаются, потребуется перепиновка.
- Бардачок и центральная консоль: у Vectra они короче, при установке возможны зазоры и несовпадение по высоте.
Для установки торпеды от Vectra A на Calibra обычно используют:
- Перенос штатных креплений или изготовление переходных пластин.
- Модернизацию воздуховодов с помощью термопластика или гибких вставок.
- Перепайку разъёмов жгута под приборку.
- Подгонку нижней части консоли для совмещения с туннелем Calibra.
Такая замена оправдана, если оригинальная панель Calibra повреждена и нет возможности найти целую. Визуально торпеда Vectra A вписывается, но требует доработок для корректной установки и эксплуатации.
Установка панели от других моделей Opel
Чаще всего владельцы Opel Calibra рассматривают панели от Vectra A и Astra F. По креплениям ближе всего подходит именно торпеда от Vectra A, так как базируется на одной платформе. При этом требуется подгонка по краям и корректировка креплений центральной консоли.
При установке панели от Astra F нужно учитывать разницу в ширине и расположении воздуховодов. Без доработок по месту установка невозможна: потребуется перенос кронштейнов и частичная подрезка пластиковых элементов. Также следует уделить внимание стыковке с дверными картами, так как линии панелей заметно отличаются.
Электропроводка при замене панели от других моделей Opel требует адаптации. Разъемы приборной панели и блока управления отопителем отличаются, поэтому рекомендуется заранее подготовить переходные жгуты или заменить часть проводки. В противном случае подключение приборов и освещения будет затруднено.
Перед установкой стоит проверить совместимость крепежных точек рулевой колонки и педального узла, так как на некоторых моделях Opel они имеют смещение относительно кузова Calibra. Игнорирование этого момента может привести к проблемам с регулировкой рулевого вала и расположением переключателей.
Отличия креплений и крепёжных точек
При установке торпеды на Opel Calibra основная сложность связана с несовпадением крепёжных точек с панелями от других моделей Opel. Заводская панель имеет специфическое расположение боковых креплений под стойки кузова и нижних кронштейнов возле центрального тоннеля.
У торпеды от Opel Vectra A большинство крепёжных ушей совпадает по геометрии, но центральные опоры под консоль смещены примерно на 10–15 мм, что требует подгонки или изготовления переходных кронштейнов. Панель от Vectra B имеет ещё больше отличий: крепления под рулевую колонку и кронштейны отопителя не совпадают с заводскими точками Calibra.
Задние опоры возле моторного щита у Calibra расположены ближе к тоннелю, чем у Vectra, поэтому при установке необходимо использовать удлинённые крепёжные планки. Также нужно учитывать, что крепления воздуховодов под панель различаются по высоте и форме.
Рекомендуется заранее примерить панель и отметить все точки, где требуется сварка или изготовление дополнительных кронштейнов. На практике удобнее использовать металлические уголки толщиной 2–3 мм и болтовое соединение вместо сварки, чтобы сохранить возможность демонтажа.
Электропроводка и разъемы при замене торпеды
Штатная проводка Calibra рассчитана на торпеду с определённым расположением колодок. Если используется панель от Opel Vectra A, то разъёмы приборной панели и блока отопителя совпадают по типу, но длина жгутов иногда требует доработки. В случае установки торпеды от более поздних моделей Opel нередко приходится менять пины местами или использовать переходники.
Особое внимание нужно уделить разъёму приборной панели: у Calibra он выполнен в виде многоконтактной колодки с фиксатором. Несовпадение схемы может привести к некорректной работе спидометра или тахометра. Перед подключением рекомендуется сверить распиновку по электрической схеме автомобиля.
Для подушки безопасности применяются отдельные жёлтые разъёмы с блокировкой. Их нельзя заменять универсальными соединителями, так как они рассчитаны на быстрый сигнал срабатывания. Если новая панель имеет иной стандарт крепления подушки, необходимо использовать оригинальный жгут или модифицировать штатный с сохранением заводских предохранительных элементов.
Разъёмы освещения панели и блока управления печкой проще всего адаптировать через пайку или установку переходных колодок. Важно сохранять правильную полярность, иначе подсветка может работать с перебоями. Для исключения коротких замыканий все соединения изолируются термоусадкой, а не изолентой.
Рекомендация: перед монтажом новой торпеды собрать схему проводки на столе и проверить работоспособность приборов, после чего уже фиксировать панель в салоне. Это позволит избежать повторного демонтажа из-за ошибок в соединениях.

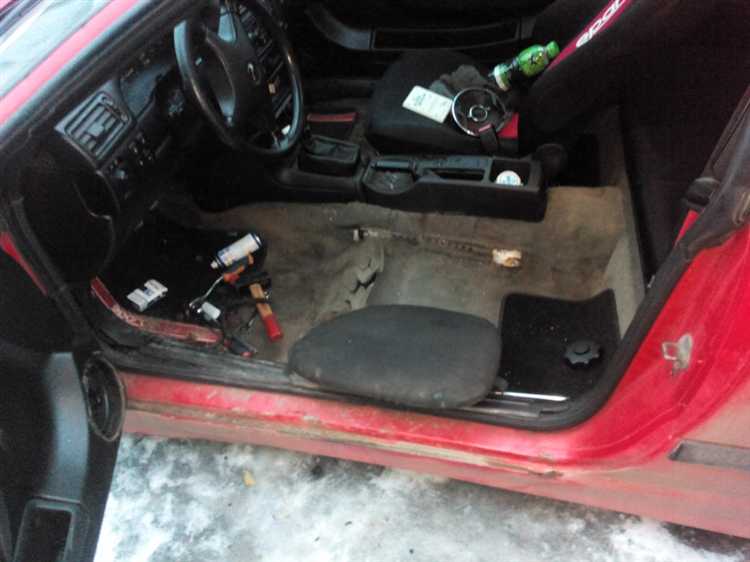

Доработка и адаптация панели под Opel Calibra
При установке панели от Opel Vectra A или других моделей в кузов Calibra часто требуется подгонка крепёжных элементов. Заводские точки крепления не совпадают по высоте и расположению, поэтому часть кронштейнов приходится переносить или изготавливать новые из металла толщиной 2–3 мм. Для надёжной фиксации панели рекомендуется использовать болтовые соединения, а не саморезы.
Основные сложности возникают в зоне рулевой колонки и центральной консоли. Отверстие под рулевую колонку у Vectra A немного смещено относительно Calibra, поэтому его корректируют подрезкой и дополнительным усилением металлической вставкой. В центральной консоли часто не совпадают посадочные места под блок управления отопителем и радио, что требует изменения пластиковых направляющих.
Электропроводка также требует адаптации: разъёмы приборной панели Vectra A имеют иную распиновку. На практике используют либо полную замену жгутов на совместимые, либо перепайку контактов с сохранением штатного кабеля Calibra. При подключении спидометра и тахометра важно сверить сигнальные провода с электросхемой, так как при неверной распиновке возможны ошибки в показаниях.
Для устранения зазоров между панелью и дверными картами применяют дополнительную обшивку или установку переходных элементов из ABS-пластика. При правильной доработке панель фиксируется без люфтов, а внешний вид салона сохраняет заводской уровень.
Вопрос-ответ:
Можно ли установить торпеду от Opel Vectra A на Calibra без переделок?
Торпеда от Vectra A подходит на Calibra по форме и креплениям, так как обе модели имеют общую платформу. Однако встречаются различия в разъёмах электропроводки и в расположении некоторых крепёжных точек. В большинстве случаев требуется доработка жгутов проводки и замена некоторых пластиковых элементов, например воздуховодов. Полностью «болт-он» установка без корректировок возможна редко.
Подходит ли панель от более поздних моделей Opel, например, Vectra B?
Торпеда от Vectra B не является прямым аналогом для Calibra. У неё другая геометрия, крепления и конструкция центральной консоли. Установка возможна, но придётся резать и подгонять металл, менять крепёжные площадки и переделывать проводку. Такой вариант больше подходит энтузиастам, готовым к объёмным работам.
Какие штатные панели устанавливались на Opel Calibra с завода?
С завода на Calibra ставились панели двух типов: ранняя версия 1989–1992 годов с классическими прямоугольными дефлекторами и более современная версия после рестайлинга 1993–1997 годов с округлыми воздуховодами и изменённой центральной консолью. Визуально они отличаются не только формой, но и расположением кнопок.
Нужно ли менять рулевую колонку при установке другой торпеды?
В большинстве случаев рулевая колонка сохраняется штатная, но при установке панели от других моделей Opel могут потребоваться адаптеры для крепления кожуха рулевой колонки или переделка крепёжных ушей. На оригинальных панелях Calibra и Vectra A такой проблемы не возникает.
Есть ли различия в электропроводке между панелями для разных годов выпуска Calibra?
Да, различия есть. В ранних версиях проводка рассчитана на меньшее количество электроники, в то время как рестайлинговые панели имеют больше разъёмов для доп. оборудования — например, кондиционера, подогрева и других функций. При замене старой панели на более новую придётся менять часть жгутов или адаптировать разъёмы.
Какие отличия есть у оригинальной торпеды Opel Calibra от панели Vectra A?
Основное различие — в боковых контурах панели и форме воздуховодов. У Vectra A они чуть более массивные и требуют подгонки при установке. Также на Calibra крепления расположены под другим углом, поэтому придётся адаптировать металлические кронштейны. Электропроводка частично совпадает, но для блока управления отопителем часто используют переходники. В остальном панели очень близки, что и делает Vectra A популярным донором.
Можно ли установить панель от других марок автомобилей в Calibra?
Теоретически возможно, но на практике такие переделки встречаются редко. Панели от иномарок сильно отличаются по размерам и креплениям, поэтому приходится резать и сваривать кронштейны, а также менять проводку. Чаще всего владельцы выбирают варианты от Vectra A или Astra F, так как они ближе по конструкции и требуют меньше переделок. Установка панелей от других марок — это уже проект с большим объёмом работ и затратами.
