В AutoCAD точное задание размеров объектов является ключевым этапом при создании технических чертежей и проектной документации. Для корректного отображения размеров важно учитывать единицы измерения, масштаб чертежа и настройки стилевых параметров. Например, при работе с миллиметрами стандартный размер текста для размерной линии рекомендуется устанавливать в диапазоне 2,5–3,5 мм, а стрелки – 2–2,5 мм.
Существует несколько методов задания размеров: автоматическое измерение через команды DIMLINEAR, DIMALIGNED и DIMDIAMETER, а также ручная корректировка через свойства объектов. Для изменения размеров готовых элементов важно использовать окно свойств (Properties) и панель Annotate, что позволяет корректировать как числовое значение, так и формат отображения стрелок, текстовых надписей и линий выноски.
Особое внимание следует уделять созданию пользовательских стилевых настроек размерных линий. Настройка стиля Dimension Style Manager позволяет сохранить согласованную визуализацию всех элементов чертежа, включая промежутки между линиями, высоту текста и формат стрелок. Это особенно важно при работе с крупными проектами, где требуется единообразие и точность всех размеров.
Применение этих инструментов и параметров обеспечивает не только визуальную точность чертежей, но и упрощает процесс корректировки размеров при внесении изменений в проект. Знание комбинаций команд для изменения величины объектов и работы с размерными стилями позволяет ускорить создание документации и снизить вероятность ошибок при передаче данных между инженерами и дизайнерами.
Создание линейных размеров для прямых объектов
В AutoCAD линейные размеры применяются для точного отображения длины прямых элементов. Чтобы создать такой размер, выберите команду «Линейный» в панели Размеры или выполните команду DLI в командной строке.

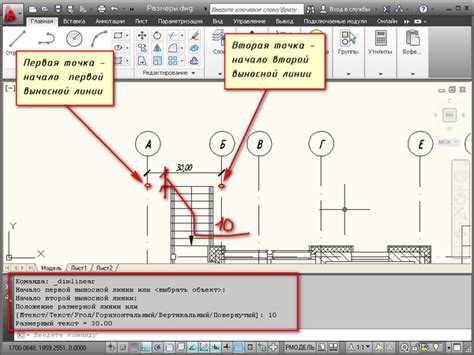

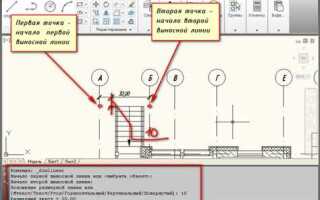

После активации инструмента необходимо указать первую и вторую точки объекта, которые задают границы измерения. Точки должны точно совпадать с концами линии или с привязанными объектами для корректного отображения длины.
Следующий шаг – размещение выносной линии размера. Перетащите курсор в сторону от объекта и кликните для установки положения размерной линии. AutoCAD автоматически создаст стрелки и текст с длиной в текущих единицах чертежа.
Для изменения параметров отображения можно использовать свойства объекта. В них регулируются толщина линии, стиль стрелок, единицы измерения и масштаб текста. Корректировка этих параметров позволяет обеспечить соответствие размеров стандартам проекта и улучшает читаемость чертежа.
Для массового применения одинакового стиля размеров создайте стиль размеров через команду DIMSTYLE. В нем можно заранее задать все параметры отображения, после чего создание линейных размеров на новых объектах будет соответствовать установленным стандартам без повторной ручной настройки.
Использование привязок, точного выбора концов линий и настроенных стилей позволяет быстро создавать линейные размеры, минимизируя ошибки и поддерживая однородность чертежа.
Настройка размеров углов между линиями
Для создания размерного угла в AutoCAD используется команда DIMANGULAR. Она позволяет измерять угол между двумя пересекающимися линиями или сторонами полилиний. После активации команды необходимо выбрать две линии, угол между которыми требуется отобразить, и указать положение текста размера на чертеже.
Параметры отображения углов задаются через окно Свойства размера или через Диспетчер стилей размеров. Здесь можно изменить шрифт текста, позицию текста, размер стрелок и отступ линии размера. Для точного позиционирования углового размера рекомендуется использовать привязки к объектам (OSNAP), чтобы текст и стрелки располагались корректно относительно линий.
Для автоматического обновления размеров при изменении линий включите Ассоциативные размеры. Это позволяет размеру угла динамически изменяться при перемещении или редактировании линий, не требуя ручного удаления и повторного создания размера.
Дополнительно можно настроить единицы измерения угла в градусах, радианах или градусах с десятичной дробью через свойства стиля размеров. Для визуального улучшения чертежа полезно корректировать угол наклона текста так, чтобы подпись оставалась читаемой вне зависимости от ориентации линий.

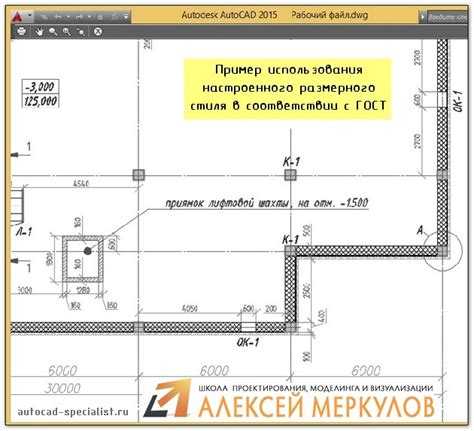

Изменение масштаба и стиля текста размерной надписи
Для корректного отображения размеров в чертеже важно настроить масштаб и стиль текста размерных надписей. В AutoCAD используется объект Dimension Style, который объединяет параметры текста, стрелок, линий выносок и единиц измерения.

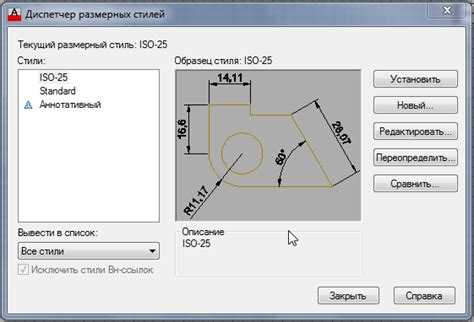

Чтобы изменить масштаб текста, откройте Менеджер стилей размеров через команду DIMSTYLE. В диалоговом окне выберите текущий стиль и нажмите Изменить. В разделе Text установите Height – высоту текста в единицах чертежа. Для чертежей с масштабом, например 1:50, рекомендуется устанавливать текст 2–3 мм на листе в масштабе модели.
Смена шрифта выполняется в том же окне. В списке Text style можно выбрать существующий стиль текста или создать новый через New. Для стандартной документации применяют шрифты без засечек, например Arial или ISOCP. После выбора стиля нажмите OK для сохранения изменений.
Если требуется скорректировать масштаб только для отдельных размерных надписей, используется свойство Dimscale. Для этого выделите размер, откройте свойства и измените значение Text height и Dimscale. Это позволяет адаптировать отдельные размеры под различный масштаб без изменения глобального стиля.
Для визуальной согласованности размеров на чертеже проверяйте, чтобы текст не перекрывал линии и стрелки. Значение Text offset определяет отступ текста от выносной линии, а Arrow size задает длину стрелок. Правильная комбинация этих параметров обеспечивает читаемость размеров при печати и экспорте в PDF.
Применение размеров к кривым и дугам
Для точного обозначения кривых и дуг в AutoCAD используют команду DIMARC, предназначенную для создания радиусных размеров. Она автоматически вычисляет радиус выбранной дуги или кривой и размещает размерную линию с текстовым указанием значения радиуса.
Выбор объекта осуществляется кликом по дуге или кривой. После выбора AutoCAD предложит указать положение размерной линии. Для удобства рекомендуется использовать привязки к ключевым точкам, таким как центр дуги или концы кривой, чтобы избежать смещения размеров при редактировании чертежа.
Для кривых с большим радиусом или сложной геометрией возможно применение специальных измерений через точку центра. Центр дуги можно определить с помощью команды OBJECT SNAP – CENTER, что гарантирует точное отображение радиуса. Размерная линия автоматически отобразит корректное значение независимо от кривизны.
Изменение масштаба размерной надписи для дуг и кривых осуществляется через свойства стиля размеров. Параметр Overall Scale влияет на длину стрелок и размер текста, позволяя сохранить читаемость при различных масштабах чертежа.
Для нанесения диаметров полукруглых и замкнутых дуг применяют команду DIMDIAMETER, которая позволяет создавать линейные размерные линии с указанием диаметра объекта. При этом важно точно выделять центр объекта и проверять направление стрелок, чтобы размер отображался корректно и не перекрывал элементы чертежа.
Рекомендуется проверять пересечение размерных линий с другими объектами и при необходимости смещать размерные линии с помощью ручного перемещения, сохраняя привязку к кривой или дуге. Это обеспечивает точность и наглядность документации без потери информации о геометрии объектов.
Использование привязки для точного измерения
Привязка объектов в AutoCAD обеспечивает точное определение точек для создания и редактирования размеров. Она позволяет автоматически захватывать ключевые геометрические элементы, исключая погрешности ручного выбора.
Основные типы привязки, применяемые при измерении:
- Конечные точки (Endpoint) – фиксирует начало или конец линии, дуги, полилинии.
- Середина (Midpoint) – захватывает центральную точку отрезка или дуги.
- Центр (Center) – используется для окружностей и дуг, определяя их центр.
- Пересечение (Intersection) – фиксирует точку пересечения двух объектов.
- Проекция (Extension/Perpendicular) – обеспечивает точное выравнивание размера по линии или оси.
Для включения привязки откройте панель Object Snap или используйте клавишу F3. Для временного захвата конкретного типа точки удерживайте клавишу Shift и щелкните правой кнопкой мыши, выбрав нужный режим привязки.
Привязка особенно важна при следующих действиях:
- Создание линейных размеров между точками, где требуется абсолютная точность.
- Измерение углов и радиусов, когда центры окружностей или дуг не очевидны визуально.
- Применение размеров к кривым и сложным полилиниям с неоднородной геометрией.
- Редактирование размеров без смещения, чтобы избежать ошибок в чертеже.
Регулярное использование привязки сокращает необходимость корректировок размеров и гарантирует соответствие проектной документации точным параметрам объектов.
Редактирование существующих размеров без удаления
В AutoCAD можно изменять параметры уже созданных размерных объектов без их удаления. Для этого используется команда “Свойства” или панель “Размеры”. Выделите размер, который требуется изменить, и откройте окно свойств. Здесь можно корректировать текст, стиль стрелок, единицы измерения, допуски и положение выносных линий.
Для изменения длины или положения размерной линии используйте ручные маркеры привязки. Перетаскивая точки привязки, можно точно настроить размеры относительно объекта, сохранив все исходные параметры и форматирование.
Если требуется изменить масштаб текста и стрелок без затрагивания длины размерной линии, применяйте параметры Масштаб текста и Масштаб стрелок в свойствах выбранного размера. Это позволяет поддерживать читаемость чертежа при изменении масштаба рабочего пространства.
Для массового редактирования нескольких размеров одновременно используйте команду “Переопределение стиля”. Выделите группы размеров и измените стиль или свойства через панель “Размеры”, чтобы изменения применялись ко всем выбранным объектам без необходимости их удаления и создания заново.
При редактировании угловых, радиальных и дуговых размеров также сохраняется привязка к объекту. Изменения можно проводить как вручную, так и через окно свойств, корректируя направление стрелок, выносные линии и текст. Такой подход обеспечивает точность и экономит время на корректировку чертежа.
Сохранение пользовательских стандартов размеров
Для сохранения собственных настроек размеров в AutoCAD используйте редактор стилей размеров (DIMSTYLE). Создайте новый стиль через команду DIMSTYLE, задав параметры текста, стрелок, линий выноски и единиц измерения. Каждое изменение фиксируется в окне редактирования стиля, где можно настраивать масштаб текста, размер стрелок и отступы выносок с точностью до сотых долей единицы.
После настройки стиля сохраните его в файл шаблона (.DWT) или экспортируйте через команду EXPORTDIMSTYLE. При работе в новых чертежах достаточно импортировать сохранённый стиль через IMPORTDIMSTYLE, чтобы автоматически применять все пользовательские параметры. Это позволяет поддерживать единообразие размеров в проекте и ускоряет процесс оформления чертежей.
Для командной работы используйте общую библиотеку стилей, храня её на сетевом диске. Каждый участник проекта сможет подключать готовые стандарты, минимизируя ошибки и обеспечивая точность отображения размеров в разных файлах.
Регулярно проверяйте сохранённые стили и обновляйте их при изменении нормативных требований или внутренних стандартов компании. AutoCAD позволяет создать несколько пользовательских стилей одновременно, что удобно для проектов с различными требованиями к размерным обозначениям.
Импорт и экспорт размеров между чертежами
Для переноса размеров между чертежами в AutoCAD можно использовать встроенные инструменты импорта и экспорта стандартов. Основные методы включают использование шаблонов, переноса стилей размеров через DesignCenter и сохранение стандартов в файл DWT.
Импорт размеров с другого чертежа выполняется через:
- DesignCenter: Откройте DesignCenter (Ctrl+2), выберите источник чертежа, перейдите в раздел «Размерные стили» и перетащите необходимые стили в текущий чертеж.
- Вставка через блоки: Создайте блок с нужными объектами и размерами в исходном файле, затем вставьте его в целевой чертеж с последующим удалением лишних объектов.
- Использование шаблонов DWT: Сохраните текущие размеры в шаблон чертежа, а при создании нового файла примените этот шаблон, чтобы автоматически импортировать настройки размеров.
Экспорт размеров между чертежами требует сохранения пользовательских стилей:
- В окне «Управление стилями размеров» (DIMSTYLE) выберите стиль, который нужно экспортировать.
- Нажмите «Сохранить как…» и сохраните стиль в отдельный файл STB или DWT.
- В другом чертеже откройте меню стилей размеров и выберите «Применить из файла», указав ранее сохранённый файл.
При работе с большими проектами рекомендуется группировать размеры по типу (линейные, угловые, радиусные) и создавать отдельные файлы шаблонов для каждого типа. Это ускоряет импорт и уменьшает риск конфликтов между стилями.
Для корректного переноса размеров важно учитывать единицы измерения и масштаб. Перед импортом убедитесь, что целевой чертеж использует ту же систему единиц, иначе размеры могут отображаться некорректно.
Вопрос-ответ:
Как задать линейный размер для прямой линии в AutoCAD?
Чтобы создать линейный размер, выберите инструмент «Линейный размер» на панели аннотаций. Укажите первую и вторую точки линии, после чего задайте положение размерной линии. Можно настроить стиль размеров через свойства, чтобы изменить шрифт, стрелки или единицы измерения.
Можно ли изменить существующий размер без его удаления?
Да, для этого выберите размер и используйте панель свойств. Здесь можно изменить текст, единицы измерения, точку привязки и положение стрелок. Также доступна команда «Переопределить стиль размера», которая сохраняет привязку к объекту, не создавая новый размер.
Как применить размер к дуге или кривой?
Для кривых и дуг используют инструмент «Радиус» или «Дуга». Выбирается объект, после чего AutoCAD автоматически определяет центр и радиус дуги. Можно перемещать размерную линию, изменять текст и добавлять дополнительные метки, чтобы точно отображать геометрию.
Что делать, если размеры отображаются слишком крупно или мелко на чертеже?
Необходимо изменить масштаб размерной надписи через стиль размеров. В свойствах стиля можно задать коэффициент масштабирования текста и стрелок. Для разных видов чертежа часто создают несколько стилей размеров с разными масштабами, чтобы сохранить читаемость.
Как экспортировать размеры из одного чертежа в другой?
Используется команда «Параметры → Стили → Импорт/Экспорт». Выберите чертеж-источник и нужный стиль размеров, затем перенесите его в текущий чертеж. Этот метод сохраняет все настройки текста, стрелок и единиц, что позволяет поддерживать единообразие между проектами.
Как изменить размер существующего объекта без его удаления в AutoCAD?
Чтобы изменить размер объекта без его удаления, можно использовать команду «МАСШТАБ» (SCALE). Сначала выделите объект, затем укажите базовую точку, от которой будет выполняться масштабирование, и введите коэффициент изменения размера. Если требуется изменить конкретные параметры, например длину линии, лучше использовать команду «РАЗМЕР» (DIM) для измерения текущих величин, после чего применить инструмент «СВОЙСТВА» (PROPERTIES), где можно напрямую указать новые значения. Также для сложных объектов, таких как полилинии или блоки, удобнее редактировать их через редактор блоков или привязку узлов, что позволяет сохранять геометрию и корректно обновлять размеры.
