Проектирование пола в ArchiCAD требует точного определения параметров помещения и выбора типа конструкции. Для начала необходимо задать уровень пола, который соответствует планируемой отметке в проекте. Важно учитывать толщину всех слоев, включая стяжку, утеплитель и отделочное покрытие, чтобы избежать ошибок в расчете высоты помещения.
Следующий шаг – выбор материала и структуры пола. ArchiCAD позволяет создавать многослойные конструкции, включая бетонные плиты, деревянные перекрытия и утеплители. Для точного моделирования рекомендуется использовать встроенные библиотеки материалов и задавать их физические свойства, такие как плотность, теплопроводность и звукопоглощение.
После задания структуры следует определить границы и форму пола. Использование инструментов «Пол» и «Контур» позволяет создавать прямоугольные и сложные фигуры с точной привязкой к стенам и колоннам. Для увеличения точности можно включить сетку и использовать привязку к узлам модели.
Финальный этап включает проверку корректности модели и подготовку документации. ArchiCAD предоставляет возможность просматривать 3D-модель пола, проверять пересечения с другими элементами конструкции и автоматически формировать разрезы и спецификации. Это позволяет снизить вероятность ошибок на стадии строительства и обеспечить точное соответствие проекту.
Выбор типа пола для проекта
При создании пола в ArchiCAD важно учитывать назначение помещения, нагрузки на поверхность и особенности конструкции здания. Программное обеспечение предоставляет несколько базовых типов пола: монолитный, сборный, плавающий и покрытия на лагах.
Монолитные полы подходят для помещений с высокой нагрузкой и требуют точного задания толщины, слоя бетона и армирования. В ArchiCAD можно настроить параметры слоя, указать материал и толщину, а также задать стыки и ребра жесткости для усиления конструкции.
Сборные полы применяются в проектах с быстрым монтажом. Для их моделирования используется библиотека ArchiCAD, где можно выбрать панели, плиточные покрытия или готовые элементы с указанными геометрическими и физическими характеристиками.
Плавающие полы актуальны для жилых помещений с требованием звукоизоляции. В ArchiCAD задаются слои: черновой пол, подложка, финишное покрытие. При настройке важно учитывать толщину подложки и коэффициент теплопроводности для точного расчета теплового баланса.
Полы на лагах удобны для реконструкции или деревянных зданий. Моделирование включает расположение лаг с шагом, толщину досок и крепеж. ArchiCAD позволяет создавать индивидуальные профили лаг и учитывать возможные перекрытия.
Для выбора типа пола необходимо:
- Определить назначение помещения и ожидаемые нагрузки.
- Учесть теплотехнические и звукоизоляционные требования.
- Согласовать выбранный тип с конструктивной схемой здания.
- Настроить материалы, толщину слоев и соединения в ArchiCAD.
- Проверить совместимость с инженерными коммуникациями.
Точный выбор типа пола на этапе проектирования ускоряет моделирование и минимизирует ошибки при дальнейшей детализации и визуализации. ArchiCAD предоставляет инструменты для проверки толщины, материалов и соответствия нормативам.
Настройка толщины и структуры слоев пола
В ArchiCAD управление толщиной и структурой слоев пола выполняется через инструмент «Пол» и панель настроек. Каждый слой отвечает за определенный элемент конструкции: чистовое покрытие, стяжку, тепло- и звукоизоляцию, черновую плиту.
Для корректной настройки:
- Откройте свойства выбранного пола и перейдите в раздел «Структура».
- Добавьте или удалите слои, используя кнопки «Добавить слой» и «Удалить слой».
- Для каждого слоя задайте толщину в миллиметрах. Например, стяжка обычно 50–70 мм, паркетное покрытие 20 мм, утеплитель 30–100 мм в зависимости от требований к теплоизоляции.
- Выберите материал для слоя. Это влияет на визуализацию в 3D и расчеты по нагрузкам.
- При необходимости измените порядок слоев, чтобы соблюсти конструктивную последовательность: черновая плита → теплоизоляция → стяжка → чистовое покрытие.
Для точного отображения высот в модели используйте опцию «Толщина этажа». Она автоматически корректирует уровни всех связанных элементов. После изменения структуры рекомендуется проверить пересечения с стенами и дверными проемами, чтобы избежать несоответствий в 3D-визуализации.
Также полезно включить отображение слоев в разрезе, чтобы визуально контролировать распределение материалов и убедиться в соблюдении проектных норм по прочности и теплоизоляции.

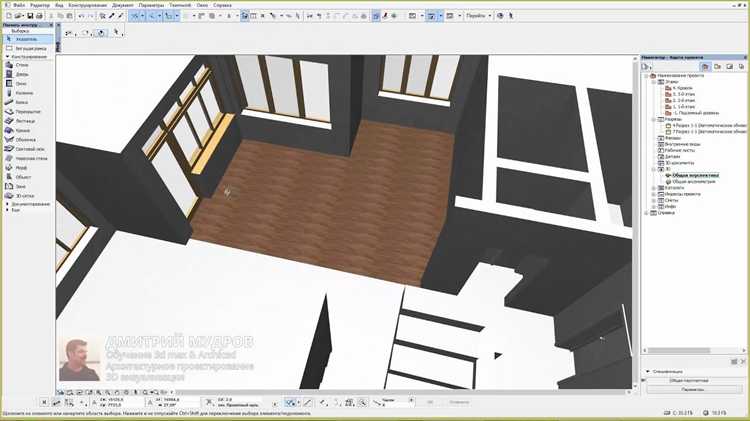

Размещение пола на заданной отметке уровня
В ArchiCAD точная установка пола начинается с выбора инструмента «Пол» и перехода в настройки объекта. В разделе «Общие параметры» укажите отметку уровня, соответствующую проектной высоте помещения. Значение задается относительно нулевой отметки проекта, что позволяет синхронизировать пол с другими элементами конструкции.
Для многослойного пола важно учитывать толщину каждого слоя. Вкладка «Слои и структура» позволяет задать высоту каждого слоя и суммарную толщину. При этом отметка уровня относится к верхней поверхности или к базовой плоскости, в зависимости от выбранного ориентира.
При размещении пола можно использовать привязку к существующим элементам: уровню перекрытия, отметке оконного или дверного проема. Это обеспечивает точное совпадение плоскостей и исключает необходимость последующей корректировки. Активируйте опцию «Привязка к уровню» и выберите нужный элемент в проекте.
Для визуального контроля используйте 3D-вид или разрез. Проверяйте положение пола относительно стен и колонн, чтобы избежать перекрытий или зазоров. В случае необходимости измените отметку уровня напрямую в настройках объекта или через палитру «Информационные окна».
При работе с несколькими этажами создавайте отдельные элементы пола для каждого уровня, используя одинаковые параметры слоев и толщин. Это обеспечивает стабильность проекта при изменении отметок и упрощает генерацию планов и разрезов.
Использование инструментов редактирования формы пола
В ArchiCAD изменение формы пола выполняется с помощью инструментов «Редактирование контура» и «Модификация элементов». Для изменения контура пола выберите инструмент «Перо» в панели редактирования и перемещайте узлы или сегменты границы. Добавление новых узлов выполняется двойным щелчком по линии контура, удаление – выделением узла и нажатием клавиши Delete.
Функция «Скругление углов» позволяет создавать плавные переходы между сегментами. Для её применения выделите узел или угол, в панели свойств задайте радиус скругления и подтвердите изменения. Инструмент «Смещение контура» полезен для создания параллельных линий пола без повторного прорисовывания границ.
Изменение формы с использованием «Разделить» и «Объединить» дает возможность комбинировать несколько элементов пола. Команда «Разделить» делит выбранный пол на части по указанной линии, что позволяет создавать зоны с разной структурой слоев. Команда «Объединить» соединяет выделенные элементы в один пол с непрерывной геометрией.
Для точной подгонки формы применяются координатные инструменты. В панели свойств узлов задаются координаты X и Y, что обеспечивает выравнивание пола по сетке проекта или привязку к существующим элементам. Использование привязок к осям и объектам облегчает работу с сложными планировками и минимизирует ошибки при проектировании.
После редактирования формы пола рекомендуется проверять пересечения с другими элементами конструкции. Инструмент «Пересечение с другими этажами» отображает зоны, где пол пересекается с перегородками или стенами, что позволяет своевременно корректировать контур и предотвращает некорректное отображение в плане и 3D-виде.
Применение материалов и текстур к поверхности пола
В ArchiCAD назначение материалов и текстур осуществляется через диалоговое окно Свойства элемента. Для пола это влияет на визуализацию в 3D и финальный рендер. Выберите пол, перейдите в раздел Материалы и укажите поверхность верхнего слоя.
Для достижения реалистичного вида рекомендуется использовать текстуры с разрешением не менее 2048×2048 пикселей. ArchiCAD поддерживает форматы BMP, JPG, PNG и TGA. При работе с текстурами учитывайте направление их повторения – это особенно важно для древесных и каменных покрытий.
Система позволяет настраивать масштаб, поворот и смещение текстуры. Например, для плитки лучше установить точное соответствие размеров плитки на плане, чтобы рендер отражал реальный рисунок шва. Для древесных покрытий поворот текстуры вдоль направления укладки пола повышает реалистичность.
ArchiCAD поддерживает многослойные материалы. Верхний слой может иметь текстуру, а нижние слои – цветовую заливку или материал с отражением. Использование отражающих и прозрачных свойств помогает моделировать лаковые покрытия, бетон с полировкой или наливные полы.
После назначения материала обязательно проверяйте результат в окне 3D и при рендере. Корректировка текстуры может потребовать изменения масштаба и ориентации для устранения визуальных повторов или искажений.
Для ускорения работы с проектами используйте библиотеки материалов ArchiCAD. Готовые текстуры включают параметры освещенности, отражения и шероховатости, что экономит время и обеспечивает согласованность визуализации по всему проекту.

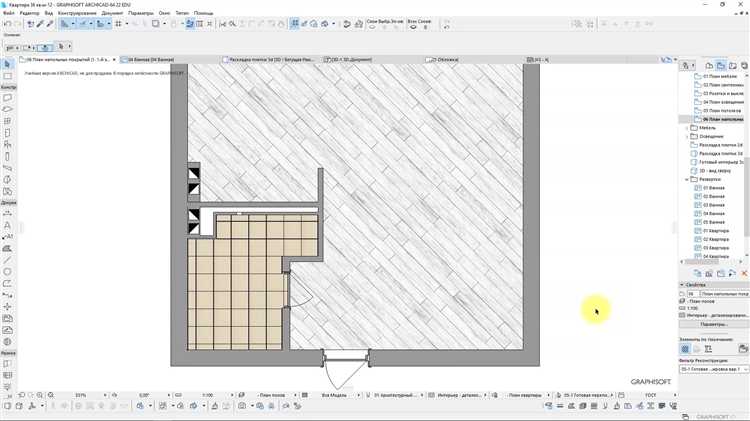

Проверка точности и визуализация готового пола
После создания пола в ArchiCAD необходимо убедиться в корректности его геометрии и соответствия проектным требованиям. Для этого используется инструмент «Измерение», позволяющий проверять длину и ширину отдельных сегментов пола, а также диагонали для контроля прямоугольности.
Следует проверить отметки высоты каждого участка пола с помощью функции «Отметки уровня». Это исключает перепады и ошибки при объединении нескольких слоев пола. Для сложных форм рекомендуется использовать режим 3D-просмотра, где легко выявить несовпадения стыков и смещения.
Визуализация готового пола осуществляется через окно «3D-настройки», где можно включить отображение материалов, текстур и теней. Настройка качества рендеринга позволяет оценить реалистичность поверхности и выявить дефекты текстурных наложений.
Для комплексной проверки используется таблица контроля:
| Проверка | Инструмент | Цель |
|---|---|---|
| Геометрическая точность | Измерение | Проверка размеров и прямых углов |
| Высотные отметки | Отметки уровня | Контроль ровности пола |
| Стыки и соединения | 3D-просмотр | Выявление смещений и зазоров |
| Текстуры и материалы | Визуализация рендера | Проверка наложения материалов и реалистичности поверхности |
После проверки рекомендуется сохранить проверочный файл 3D-вида и при необходимости внести корректировки в слои пола или положение стен для точного соответствия проекту.
Вопрос-ответ:
Как в ArchiCAD задать точную толщину пола для разных помещений?
В ArchiCAD толщина пола задается через настройки структуры пола. В диалоговом окне можно указать общий показатель толщины и распределение слоев (например, стяжка, утеплитель, отделочный слой). Для разных помещений удобно создавать несколько вариантов пола с индивидуальными параметрами, чтобы учитывать функциональные требования и нагрузку на конструкцию.
Можно ли применять разные материалы к одному полу и как это отразится на визуализации?
Да, ArchiCAD позволяет назначать различные материалы каждому слою пола. Например, верхний слой можно сделать из древесины, а подложку из бетона. В 3D-визуализации это отражается точно: текстуры каждого слоя видны в рендере, а визуальный эффект меняется в зависимости от толщины и типа материала.
Какие инструменты редактирования формы пола предлагает ArchiCAD и как их использовать?
Для изменения формы пола применяются инструменты «Редактирование вершин» и «Резка по полилинии». С их помощью можно вырезать углы, создавать ниши или расширять площадь пола. Для сложных конфигураций удобно работать с 3D-окном, чтобы сразу видеть результат и корректировать форму без ошибок.
Как проверить правильность размещения пола на заданной отметке?
Проверка проводится с помощью инструментов привязки к уровню и отображения высотных отметок в разрезах и 3D-виде. Можно использовать сетку этажей и контрольные точки, чтобы убедиться, что пол не перекрывает или не занижен относительно других элементов конструкции. Это помогает избежать ошибок при последующей отделке.
Можно ли сохранять и повторно использовать настройки пола в других проектах?
Да, ArchiCAD позволяет сохранять структуры пола как шаблоны. После сохранения их можно импортировать в другие проекты, чтобы использовать одинаковые параметры слоев, толщины и материалов. Это ускоряет работу и поддерживает единый стандарт оформления пола в разных зданиях.
Как правильно задать слои и толщину пола в ArchiCAD для разных типов помещений?
В ArchiCAD структура пола создаётся через диалоговое окно настроек пола. Сначала выбирается количество слоев и их материалы, например, чистовое покрытие, стяжка, теплоизоляция и несущая плита. Для каждого слоя можно указать толщину, используя числовые значения в миллиметрах. Важно учитывать тип помещения: в ванной комнате рекомендуется увеличить гидроизоляцию и теплоизоляцию, а в коридоре можно использовать более тонкие слои. После установки всех параметров нужно проверить визуально 3D-модель, чтобы убедиться, что слои корректно отображаются и не создают пересечений с другими конструкциями.
