Совместить карданные валы Москвича и УАЗа можно при условии точной подгонки шлицевой части и соблюдения геометрии креплений. Стандартный шлиц Москвича имеет диаметр 22 мм с 6 канавками, тогда как у УАЗа диаметр шлицевой части составляет 27 мм с 8 канавками. Для соединения потребуется либо изготовление переходной муфты, либо точная проточка старого шлица под диаметр другого вала.
Важно учитывать длину кардана: стандартный Москвичевский вал короче на 12–15 см, что делает невозможным прямое соединение без компенсации расстояния между коробкой передач и мостом. Для корректной работы потребуется установка регулируемой или удлиненной промежуточной секции, позволяющей сохранить рабочий угол карданного шарнира и предотвратить вибрации.
При монтаже следует обратить внимание на балансировку валов. Даже минимальный перекос шлицевого соединения приводит к ускоренному износу крестовин и подшипников. Рекомендуется использование высокоточной разметки и фиксирующих элементов, обеспечивающих точное центрирование соединяемых валов. Дополнительно, рекомендуется применять смазку повышенной вязкости для уменьшения нагрузки на шлицевое соединение и продления срока службы деталей.

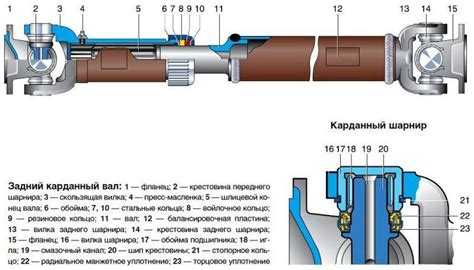

Для безопасного и долговечного соединения важно соблюдать угол наклона карданного вала не более 2–3 градусов относительно продольной оси автомобиля. Любое отклонение выше увеличивает риск вибраций при движении на скорости свыше 60 км/ч. Также желательно периодически проверять крепеж и смазку муфты, особенно при эксплуатации в условиях повышенной влажности или бездорожья.
Выбор подходящего переходного соединителя для разных диаметров карданов
Для соединения кардана Москвича с карданом УАЗа критически важно подобрать переходной соединитель, учитывающий различие диаметров и конструктивные особенности шлицевых валов. Диаметры стандартных карданов Москвича составляют 28–32 мм, у УАЗа – 35–40 мм, что требует точного соответствия соединителя.
При выборе переходного соединителя необходимо учитывать следующие параметры:
- Внутренний диаметр втулки: должен строго совпадать с наружным диаметром меньшего кардана, чтобы обеспечить минимальный люфт и равномерную передачу крутящего момента.
- Внешний диаметр переходника: должен соответствовать внутреннему диаметру большего кардана. Например, для соединения Москвича 30 мм с УАЗом 38 мм выбирается переходник с внутренним диаметром 30 мм и внешним 38 мм.
- Длина соединителя: оптимальная длина – 80–120 мм, что обеспечивает безопасное размещение шлицев без чрезмерного натяга.
- Материал: сталь марки 40Х или 45, термообработанная для повышения прочности на крутящий момент до 400–450 Н·м.
- Шлицевое сопряжение: количество зубьев и профиль шлицев должны совпадать с обоими карданами; для Москвича чаще встречаются 6–10 шлицев, у УАЗа – 10–12 шлицев прямого профиля.
Рекомендации по подбору:
- Измерить точные наружные диаметры валов и количество шлицев. Ошибка более 0,2 мм приведет к вибрациям.
- Выбрать переходник с минимальным внутренним люфтом, но достаточным для смазки и термического расширения.
- Убедиться, что длина соединителя позволяет сохранить рабочий ход подвесного подшипника кардана.
- Использовать смазку класса Литол-24 или аналогичную для защиты шлицев от износа.
- Проверить балансировку карданного вала после установки переходника, особенно при разнице диаметров более 6 мм.
Правильный выбор переходного соединителя гарантирует долговечность узла, отсутствие вибраций и надежную передачу крутящего момента между валами Москвича и УАЗа.

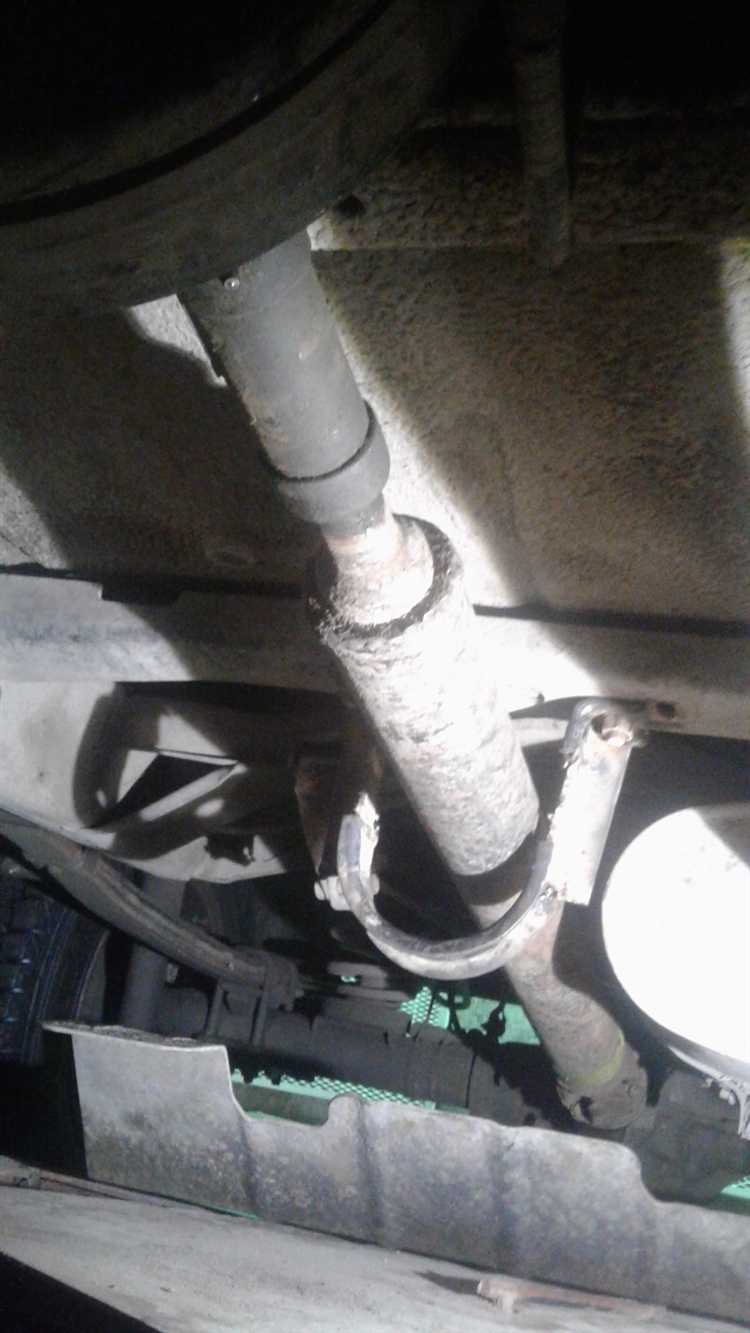

Подгонка длины и резьбы карданных валов для совместимости
При стыковке карданного вала Москвича с валом УАЗа основное внимание уделяется точной подгонке длины и совпадению резьбовых соединений. Разница между стандартными валами этих автомобилей может достигать 40–60 мм, что критично для работы подвески и углов кардана. Перед подгонкой необходимо установить трансмиссию на место и измерить расстояние между фланцами при полностью нагруженном кузове, чтобы исключить ошибку из-за хода подвески.
Укорачивание вала выполняется с обеих сторон симметрично, чтобы сохранить балансировку. Отрезка болгаркой без последующего выравнивания торцов недопустима – требуется токарная обработка и центровка по посадочным поверхностям вилок. После сварки вал обязательно балансируется динамически, иначе возможны вибрации при скоростях свыше 60 км/ч.
Резьбовые соединения на фланцах Москвича и УАЗа часто имеют различный шаг: у Москвича обычно М8×1,25, у УАЗа – М10×1,5. При несовпадении следует использовать переходные фланцы или перетачивать отверстия под резьбу большего диаметра с сохранением соосности. Применение переходников из мягкой стали недопустимо – только закалённая сталь не ниже 40Х. Болты затягиваются моментом не менее 45 Н·м с применением гроверных шайб или фиксирующего состава.
Если длина вала после подгонки всё же выходит за пределы допуска ±5 мм, допускается установка промежуточного подвесного подшипника от модели УАЗ-452, который компенсирует несоответствие и снижает нагрузку на крестовины. Любые изменения должны выполняться после предварительной разметки и проверки угловых смещений, иначе ресурс соединения сокращается в несколько раз.
Методы центрирования и фиксации соединяемых валов
Точное центрирование валов при стыковке кардана Москвича с карданом УАЗа критично для исключения вибраций и преждевременного износа крестовин. Основной метод – использование переходной втулки, выточенной по внутреннему диаметру фланца УАЗа и наружному диаметру хвостовика Москвича. Материал втулки – сталь 45 с последующей термообработкой для повышения износостойкости. Допуск по соосности не должен превышать 0,05 мм.
При отсутствии токарных возможностей применяют метод центрирования по шлицевому соединению с обязательной подгонкой по плотной посадке. Для этого шлицы валов совмещаются, после чего производится пробная сборка и измеряется радиальное биение индикатором. Биение свыше 0,1 мм требует повторной обработки.
Фиксация соединения осуществляется болтовым узлом через переходной фланец или муфту. Болты класса прочности не ниже 10.9 затягиваются моментом 45–50 Н·м с применением фиксирующего герметика резьбы. Для предотвращения проворота рекомендуется установка шпонки или использование сварного шва длиной не более 20 мм по окружности после окончательной центровки.
При сварке необходимо обеспечить предварительное прихватывание в четырех точках и проверку биения до окончательного провара. После сварки шов зачищается, а сборка проверяется на плавность вращения без заеданий. Любое отклонение по оси должно быть устранено до установки карданного узла на автомобиль.
Обеспечение безопасного вращения при различных углах установки
При соединении кардана Москвича с карданом УАЗа ключевым фактором становится корректное согласование углов установки крестовин. Несовпадение рабочих углов более чем на 1–1,5° вызывает неравномерность вращения и повышенные вибрации, что приводит к ускоренному износу подшипников и шлицевых соединений.
Для компенсации разницы в углах рекомендуется устанавливать промежуточную опору или изменять длину карданного вала с сохранением параллельности осей фланцев. Угол между валом и фланцем редуктора или коробки передач не должен превышать 7°, а оптимальное значение – 3–5°, при условии одинакового наклона переднего и заднего карданов.
Крестовины следует подбирать с запасом по допустимому крутящему моменту не менее 20% относительно расчетной нагрузки. При увеличенных углах работы (более 6°) предпочтительно использовать кардан с двойной крестовиной или шарнир равных угловых скоростей, что обеспечивает постоянство передаваемого момента без рывков.
Особое внимание необходимо уделять соосности сопрягаемых элементов: смещение центров фланцев даже на 2–3 мм вызывает паразитные колебания. Проверку выполняют с помощью индикатора биения или лазерного уровня после окончательной фиксации всех элементов.
Смазка крестовин и шлицевых соединений должна соответствовать температурным условиям эксплуатации; при углах установки, близких к предельным, рекомендуется применять консистентные смазки с противозадирными присадками, например, Литол-24 или аналогичные составы класса NLGI-2.
После сборки узла кардана Москвич–УАЗ обязательна балансировка на стенде при рабочем угле, чтобы устранить динамическое биение и обеспечить стабильное вращение на скорости до 120 км/ч без вибраций.

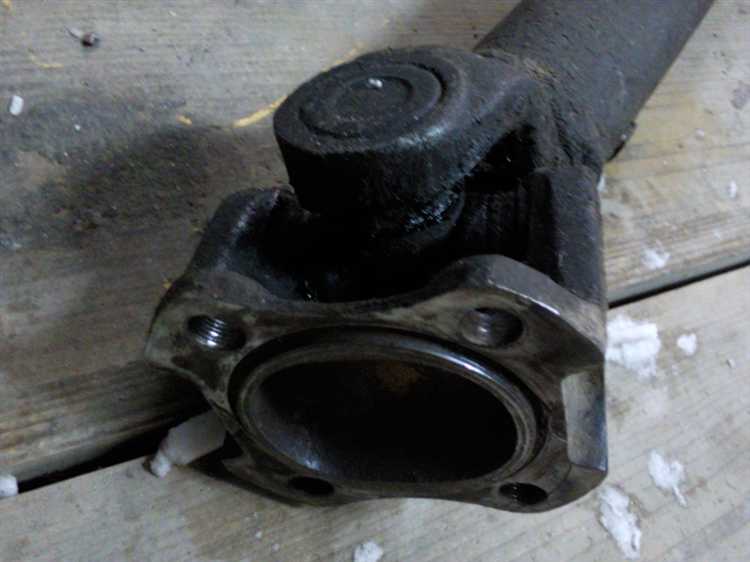

Проверка вибраций и балансировка собранной конструкции
После соединения кардана Москвича с карданом УАЗа необходимо провести детальную проверку вибраций. Любые отклонения указывают на несоосность шлицев, перекос крестовин или неравномерное распределение массы. Первоначально кардан устанавливают на автомобиль и проводят испытание на холостом ходу без нагрузки, фиксируя вибрации в диапазоне 800–1500 об/мин.
Если при увеличении оборотов появляется дрожание кузова или резонанс в районе трансмиссионного тоннеля, кардан следует демонтировать для статической проверки. Конструкция фиксируется в центрах, измеряется биение фланцев индикатором – допустимое отклонение не более 0,15 мм. При превышении значения производится правка трубы в зоне деформации или корректировка посадочных мест крестовин.
Далее выполняется балансировка. Наиболее точный метод – динамическая балансировка на стенде с шагом корректировки 1 грамм. Центробежная масса распределяется с помощью свинцовых грузов, закрепляемых сваркой или болтовыми зажимами. При отсутствии стенда допускается кустарный способ: кардан вращают на опорах, отмечают тяжёлую сторону и постепенно компенсируют весом мелких грузов до устранения самопроизвольного проворота.
После балансировки кардан повторно устанавливается и проводится тест-драйв. Проверяется отсутствие вибраций на скоростях до 90 км/ч и при резком сбросе газа. При корректной балансировке трансмиссия работает ровно, шум снижается, а нагрузка на подшипники редуктора и КПП распределяется равномерно.
Испытания нагрузки и контроль износа после монтажа
После соединения кардана Москвича с карданом УАЗа необходимо провести первичное испытание нагрузки, чтобы исключить несоосность и неравномерное распределение крутящего момента. Проверку выполняют на ровной площадке при фиксированных оборотах двигателя – от 800 до 2500 об/мин. На каждом этапе фиксируют вибрации с помощью вибродатчика: превышение 0,3 мм/с по оси вращения указывает на перекос крестовины или дисбаланс вала.
Через первые 100 км пробега проводится контроль затяжки фланцевых болтов и осмотр сварных швов. Любое потемнение или появление микрощелей в месте соединения – признак перегрева металла при сварке. В этом случае требуется шлифовка и повторная балансировка узла.
Дальнейший контроль износа выполняют каждые 1000 км. Измеряется люфт шлицевого соединения – допустимое значение не более 0,15 мм. Увеличение зазора приводит к ударным нагрузкам на крестовины и ускоренному износу подшипников. Также оценивается состояние уплотнительных манжет: даже небольшая течь смазки снижает срок службы до 40%.
Для долговременной работы рекомендуется использовать литиевую смазку класса NLGI-2 с добавлением молибдена, обновляя её каждые 5000 км. После каждого технического обслуживания кардан необходимо вращать вручную – отсутствие посторонних звуков и равномерный ход свидетельствуют о корректной работе узла.
При регулярных испытаниях и контроле износа модифицированное соединение Москвича и УАЗа выдерживает крутящий момент до 230 Н·м без признаков биения или люфта, что подтверждает надежность выполненной адаптации.
Вопрос-ответ:
Можно ли напрямую соединить карданный вал от Москвича с карданом УАЗа без переделок?
Нет, напрямую соединить их не получится, так как у этих автомобилей разные шлицевые соединения, длина вала и размеры крестовин. Для правильного соединения потребуется переходная муфта или изготовление промежуточного кардана с подходящими фланцами. Часто токари изготавливают переходник индивидуально под конкретные узлы, чтобы обеспечить соосность и избежать вибраций при работе трансмиссии.
Какие основные трудности возникают при соединении кардана Москвича с карданом УАЗа?
Основная проблема — несовместимость фланцев и шлицев. Также могут не совпадать углы установки и длина вала, что приведёт к биению. Кроме того, крестовины имеют разные размеры, поэтому нужно тщательно подбирать детали или использовать гибридные узлы. Часто приходится укорачивать или удлинять вал, а после сборки обязательно проводить балансировку.
Можно ли использовать только уазовские крестовины при установке кардана от Москвича?
Теоретически — да, если подобрать чашки под посадочные места. Но на практике лучше использовать крестовины с комбинированными размерами или заменить вилки на соответствующие. Это обеспечит правильное центрирование и снизит нагрузку на подшипники. Использование только уазовских крестовин без подгонки может привести к быстрому износу и шуму в трансмиссии.
Какой способ соединения считается самым надёжным при сборке гибридного кардана Москвич–УАЗ?
Самым надёжным вариантом считается использование переходного фланца, изготовленного под конкретные размеры обоих карданов. Такой фланец обеспечивает точное совмещение осей и прочное соединение. После сборки рекомендуется отдать кардан в мастерскую на динамическую балансировку — это предотвратит вибрации и продлит срок службы шлицевых соединений.
Есть ли готовые решения или детали, чтобы не заказывать индивидуальное изготовление?
Иногда на авторынках можно найти переходники или адаптеры, сделанные под распространённые комбинации карданов, в том числе Москвич–УАЗ. Однако такие детали встречаются редко и не всегда соответствуют нужным размерам. Чаще всего автолюбители заказывают изготовление переходного узла у токаря, чтобы точно подогнать фланцы и длину. Это гарантирует, что кардан будет работать без перекосов и лишней вибрации.
