Лебедка на УАЗ Патриот – это не элемент декора, а практичное оборудование, повышающее проходимость автомобиля в бездорожье. Правильная установка позволяет вытянуть машину из грязи, снега или болота без посторонней помощи, что особенно важно при поездках в труднодоступные районы. Монтаж можно выполнить самостоятельно, если знать последовательность действий и учитывать особенности конструкции внедорожника.
Перед началом работ необходимо определить тип лебедки. Для УАЗ Патриот оптимальны электрические модели с тяговым усилием от 4000 до 6000 кг. Такое значение обеспечивает уверенное вытягивание машины даже при полной загрузке. Также стоит учитывать длину троса – стандартный запас в 25–30 метров позволяет работать на безопасном расстоянии от препятствий.
Место установки – передний силовой бампер или усиленная площадка под него. При выборе стандартного бампера потребуется установка монтажной площадки из стали толщиной не менее 6 мм. Крепление выполняется через усиленные проушины к раме, чтобы исключить деформацию кузовных элементов при нагрузке. Все соединения желательно обработать антикоррозийным составом.
При подключении питания важно использовать кабели сечением не менее 35 мм² и устанавливать предохранитель на 400–500 А вблизи аккумулятора. Для повышения надежности рекомендуется вывести управляющую кнопку в салон и предусмотреть влагозащищенные разъемы. Такой подход обеспечивает безопасную эксплуатацию и долговечность системы при любых погодных условиях.

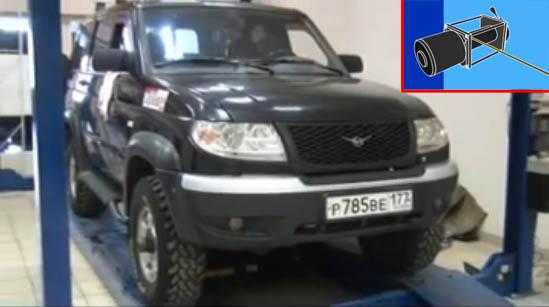

Выбор подходящей лебедки по тяговому усилию и типу привода
Тяговое усилие лебедки подбирается исходя из полной массы УАЗ Патриот с учетом дополнительного оборудования и груза. Оптимальный запас по силе тяги должен составлять не менее 1,5–2 крат от массы автомобиля. Для стандартного Патриота весом около 2,2 тонны рекомендуется лебедка с усилием от 4 до 5 тонн. Если машина часто используется с прицепом или в условиях глубокого бездорожья, тяговое усилие стоит увеличить до 5,5–6 тонн.
Электрические лебедки наиболее распространены, так как подключаются к аккумулятору и не требуют вмешательства в конструкцию трансмиссии. Они удобны для самостоятельной установки, но нуждаются в надежном питании и хорошем состоянии генератора. Для длительных вытягиваний при низких оборотах двигателя рекомендуется аккумулятор емкостью не менее 90 А·ч и генератор от 120 А.
Механические лебедки подключаются к раздаточной коробке и обеспечивают стабильную тягу без перегрева, но их установка требует доработки узлов трансмиссии. Такой вариант подходит для профессионального оффроуда и тяжелых условий, где важна непрерывная работа без зависимости от электрооборудования.
Гидравлические лебедки отличаются высокой надежностью и плавностью работы, но их монтаж сложнее – необходим гидравлический насос и магистрали. Они целесообразны при частом использовании, особенно на подготовленных внедорожниках с уже установленной гидросистемой.
При выборе учитывают также скорость намотки троса, тип редуктора и материал троса. Для УАЗ Патриот оптимален планетарный редуктор с передаточным числом 150–200:1 и синтетический трос длиной 25–30 метров, который снижает нагрузку на передний бампер и упрощает эксплуатацию.

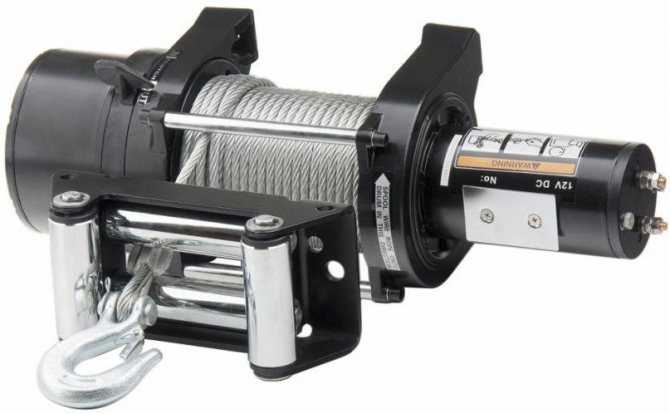

Подготовка автомобиля и места для крепления лебедки
Если используется штатный бампер, требуется установка усилителя из листовой стали толщиной не менее 6 мм с приваркой к лонжеронам. При выборе площадки под лебедку следует учитывать габариты корпуса, расположение редуктора и выход троса. Центр отверстия под трос должен совпадать с продольной осью автомобиля, иначе при вытягивании возможен перекос и повышенный износ барабана.
Все элементы крепления – болты, гайки, шайбы – должны быть класса прочности не ниже 8.8. Перед монтажом их рекомендуется покрыть антикоррозийным составом. При использовании электрической лебедки важно предусмотреть свободный доступ к аккумулятору для подключения питания и установку предохранителя на силовой кабель. Провода следует проложить в защитной гофре вдали от острых кромок и источников тепла.
После примерки лебедки и проверки совпадения отверстий выполняется финальная фиксация. Соединения затягиваются динамометрическим ключом с усилием, соответствующим диаметру болтов. Перед окончательной установкой рекомендуется нанести смазку на посадочные поверхности, чтобы избежать закисания при последующем демонтаже.
Монтаж кронштейна и усиление переднего бампера
Перед установкой лебедки необходимо закрепить прочный кронштейн, рассчитанный на массу устройства и тяговое усилие не менее 4000–5000 кг. Заводской бампер УАЗ Патриот не рассчитан на такие нагрузки, поэтому используется либо усиленный бампер, либо усиливающая пластина из стали толщиной не менее 5 мм, закрепляемая к лонжеронам рамы.
Если устанавливается стандартный металлический бампер, следует проверить целостность его сварных швов и состояние крепежных точек. При необходимости места контакта усиливаются дополнительными косынками или вставками. Важно, чтобы кронштейн лебедки не крепился только к тонкому металлу бампера – нагрузка должна распределяться на силовые элементы рамы.
Кронштейн фиксируется болтами класса прочности не ниже 10.9. Отверстия под крепеж сверлятся с минимальным зазором, чтобы исключить люфт. Между рамой и кронштейном допускается установка стальных проставок при необходимости выравнивания плоскостей. После монтажа все соединения обрабатываются антикоррозийным составом.
Для защиты конструкции от деформации при рывковых нагрузках желательно дополнительно установить усиливающую балку или поперечину, соединяющую лонжероны. Это повышает общую жесткость передней части кузова и снижает риск повреждения при работе лебедки под максимальной нагрузкой.
Перед окончательной сборкой следует убедиться, что барабан лебедки располагается строго по центру автомобиля и не мешает радиатору или другим элементам. После проверки геометрии все узлы затягиваются с моментом, рекомендованным производителем крепежа.
Установка лебедки и выравнивание по оси автомобиля
Перед установкой лебедки необходимо убедиться, что кронштейн закреплен строго по центру передней части рамы. Смещение относительно продольной оси приведет к неравномерному распределению нагрузки и перекосу троса при намотке. Для контроля симметрии используют рулетку и уровень – измеряют расстояние от центра буксировочных проушин или лонжеронов до осей крепления площадки. Разница не должна превышать 2–3 мм.
Лебедку устанавливают на усиленный кронштейн, предварительно проверив совпадение отверстий и плотность прилегания монтажной плиты. Болты крепления применяют класса прочности не ниже 8.8, с шайбами увеличенного диаметра и гроверными фиксаторами. После затяжки проводится проверка горизонтальности корпуса лебедки: вал барабана должен быть параллелен переднему бамперу и земле.
Для точного выравнивания применяют регулировочные прокладки или металлические шайбы под монтажные площадки. Недопустимо подтягивать перекошенную лебедку за счет усилия болтов – это приведет к деформации корпуса. После фиксации проверяют свободное вращение барабана и правильность направления троса относительно направляющих роликов. При необходимости корректируют положение площадки или самих роликов, чтобы трос выходил строго под углом 90° к оси автомобиля.
Финальный этап – проверка под нагрузкой. Лебедку включают вхолостую, наблюдая за равномерностью намотки троса. Если намотка смещается к одной из сторон, требуется повторная регулировка. Только после точного совмещения осей допускается окончательная фиксация всех соединений с применением резьбового герметика.

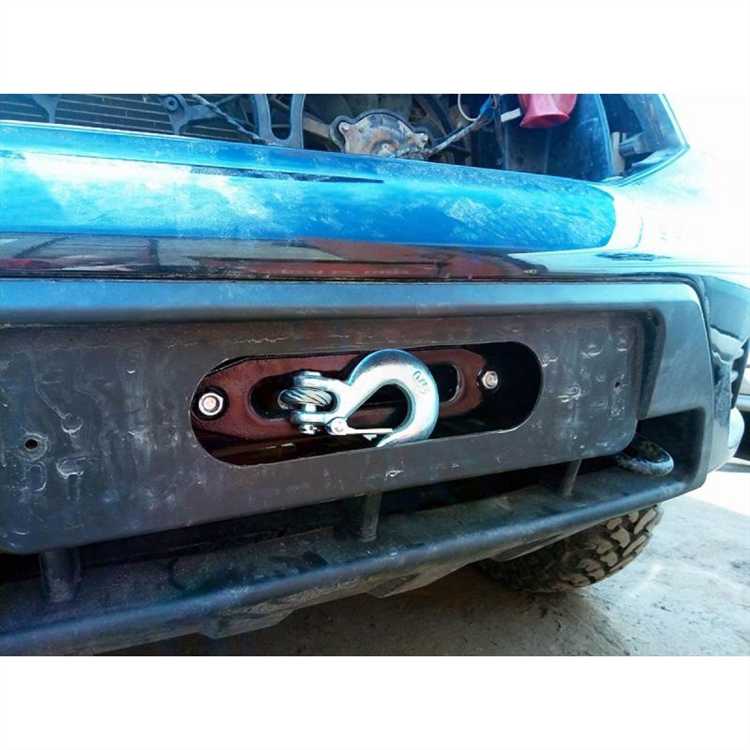

Подключение электропроводки и монтаж реле управления
После установки лебедки необходимо правильно подключить электропроводку и установить реле управления. Неправильное подключение может привести к короткому замыканию, перегреву кабелей или отказу оборудования.
Основные кабели питания прокладываются от аккумулятора к лебедке через силовое реле. Для исключения потерь напряжения используются провода сечением не менее 35 мм². Контакты следует обжать медными наконечниками и заизолировать термоусадкой. Места соединений необходимо защитить от влаги.
Реле управления устанавливается ближе к аккумулятору, но вдали от источников тепла. Монтаж выполняется на ровной металлической поверхности с надёжным контактом с массой кузова. Управляющий провод от реле соединяется с кнопкой или пультом, расположенным в салоне или на бампере.
- Питание подаётся через главный предохранитель на 250–300 А, установленный в разрыв плюсового провода.
- Массовый кабель подключается к кузову или раме в месте с чистым металлическим контактом без краски и ржавчины.
- Все провода фиксируются пластиковыми хомутами вдоль штатных жгутов, чтобы исключить перетирание и провисание.
- Для дополнительной защиты рекомендуется использовать гофрированную изоляцию на всём протяжении проводки.
После завершения подключения следует проверить схему без нагрузки: включить реле, убедиться в работе управляющих сигналов, затем кратковременно активировать лебедку и контролировать нагрев проводов. При перегреве или падении напряжения необходимо проверить плотность контактов и целостность изоляции.

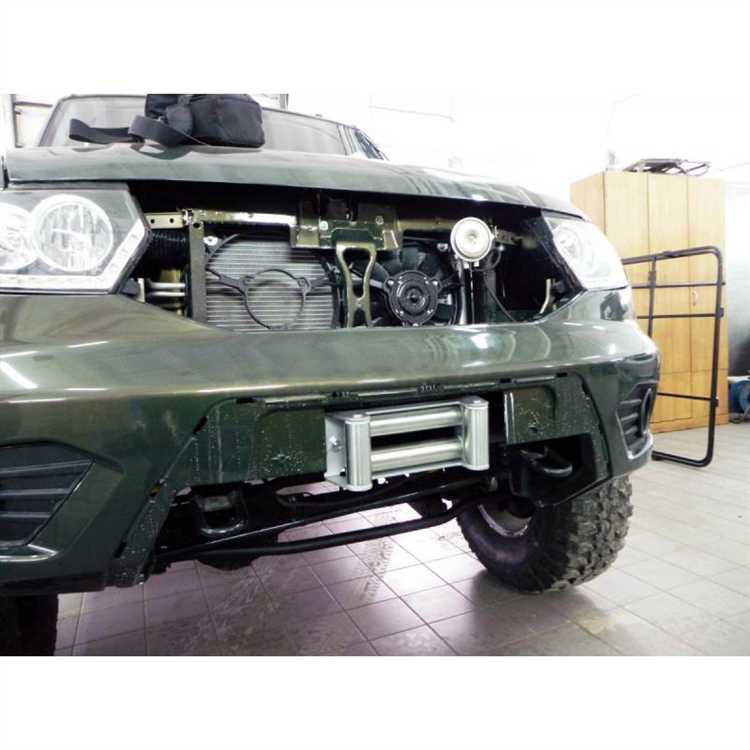

Проверка работы лебедки и тестирование под нагрузкой
После установки лебедки на УАЗ Патриот необходимо выполнить проверку её работы в нескольких этапах, чтобы убедиться в корректности монтажа и надежности электрической системы.
- Проверка электропроводки:
- Подключите аккумулятор и включите пульт управления.
- Проверьте движение троса в обе стороны без рывков и посторонних шумов.
- Контролируйте нагрев проводов и реле при работе в течение 1–2 минут.
- Тестирование без нагрузки:
- Выведите трос полностью и убедитесь, что барабан наматывает равномерно.
- Проверьте работу тормозного механизма и фиксаторов троса.
- Обратите внимание на люфт и заедания в шестернях.
- Тестирование под нагрузкой:
- Используйте статический груз весом 50–70% от номинальной тяговой силы лебедки.
- Закрепите груз на безопасном расстоянии от автомобиля и людей.
- Плавно включите лебедку, следя за равномерной намоткой троса и отсутствием перегрева двигателя.
- Зафиксируйте груз на несколько секунд и проверьте работу тормозов и фиксаторов.
- Проверка динамической работы:
- Повторите процедуру с движущимся автомобилем или при помощи другой точки крепления.
- Контролируйте стабильность натяжения троса и отсутствие посторонних звуков.
- Убедитесь, что реле управления и пульт корректно реагируют на команды в обоих направлениях.
- Регулярное обслуживание после тестирования:
- Смажьте барабан и трос согласно инструкции производителя.
- Проверьте крепления и затяжку болтов после первых 10–15 циклов работы.
- Составьте график регулярного тестирования под нагрузкой для поддержания надежности.
Тщательное тестирование лебедки под нагрузкой гарантирует безопасность и стабильность работы при реальных внедорожных условиях.
Обслуживание и меры безопасности при эксплуатации лебедки
Регулярная проверка механизма лебедки требуется каждые 50 часов работы или раз в месяц при редкой эксплуатации. Необходимо осматривать трос на наличие изломов, заусенцев и следов коррозии. Любые повреждения троса требуют немедленной замены на заводской аналог с идентичной разрывной нагрузкой.
Следует смазывать барабан и редуктор специализированной литиевой или графитовой смазкой каждые 100 часов работы. Контактные поверхности направляющих роликов и крюка рекомендуется очищать от грязи и пыли перед каждой эксплуатацией. Проверка состояния крепежных болтов и их момент затяжки должна проводиться с усилием, соответствующим рекомендациям производителя, обычно 80–120 Н·м для болтов М12.
При работе с лебедкой необходимо использовать защитные перчатки и очки. Запрещается стоять в зоне натянутого троса или над ним. Нагрузка не должна превышать 80% заявленной тяговой силы лебедки для предотвращения перегрева двигателя и повреждения редуктора. При вытягивании груза следует применять направляющие ролики или защитные чехлы для троса, чтобы снизить риск его перекручивания и травм.
Запрещается эксплуатация лебедки при поврежденной изоляции электропроводки или при попадании влаги в моторный отсек. После интенсивного использования рекомендуется дать лебедке остыть не менее 10–15 минут перед повторным включением. Хранение автомобиля с установленной лебедкой должно происходить в сухом месте, при возможности с натянутым тросом на минимальной длине для снижения коррозии.
Электрическую часть необходимо проверять на отсутствие искрения и нагрева кабелей. Любые дефекты требуют немедленного ремонта или замены. Запрещено использовать лебедку для подъема людей или транспортировки груза без соответствующих средств крепления. Соблюдение этих правил значительно увеличивает срок службы лебедки и снижает риск несчастных случаев.
Вопрос-ответ:
Какие виды лебедок подходят для установки на УАЗ Патриот?
Для УАЗ Патриот подходят электрические и гидравлические лебедки с тяговым усилием от 3,5 до 5 тонн. Электрические модели проще в установке и обслуживании, их можно подключить к штатной бортовой сети. Гидравлические лебедки используют давление гидросистемы автомобиля и обеспечивают более плавную работу под нагрузкой, но требуют дополнительного монтажа гидролиний и насоса. Выбор зависит от условий эксплуатации и бюджета.
Как правильно выбрать место для установки лебедки на переднем бампере?
Место установки должно обеспечивать прямое направление троса к предполагаемой точке тяги. Обычно лебедку крепят на усиленный кронштейн, прикрепленный к раме или специально усиленному переднему бамперу. Важно проверять горизонтальность и вертикальность монтажа, чтобы трос наматывался равномерно и не создавал боковых нагрузок на барабан. Также стоит предусмотреть доступ к органам управления и защиту электропроводки от влаги и повреждений.
Нужно ли усиливать передний бампер перед установкой лебедки?
Да, стандартный бампер УАЗ Патриот не рассчитан на постоянные высокие нагрузки лебедки. Обычно применяют усиленный металлический кронштейн, соединяемый с рамой. Это предотвращает деформацию бампера и снижает риск повреждения кузова при работе лебедки с максимальной нагрузкой. Усиление особенно важно при частом использовании в бездорожье, где трос подвергается резким рывкам.
Какие меры безопасности необходимо соблюдать при эксплуатации лебедки?
Перед использованием нужно убедиться в исправности троса, барабана и электропроводки. Никогда не стойте рядом с натянутым тросом — при обрыве он может быть опасен. Используйте защитные перчатки и специальные рукава для троса, чтобы уменьшить риск порезов. Следите за тем, чтобы груз не превышал номинальную нагрузку лебедки, и проверяйте, что автомобиль закреплен на устойчивой поверхности. После работы трос необходимо аккуратно сматывать, избегая перекручиваний.
Как проверить работоспособность лебедки после установки?
После монтажа подключите электропитание и убедитесь, что трос наматывается ровно и без заеданий. Тестировать лебедку лучше с небольшой нагрузкой — например, поднятием 200–300 кг. Следите за нагревом мотора и стабильностью креплений. Если все работает плавно, постепенно увеличивайте нагрузку до номинальной. При обнаружении нестабильной работы или шума, остановите испытание и проверьте соединения, натяжение троса и состояние барабана.
Можно ли установить лебедку на УАЗ Патриот без снятия переднего бампера?
Теоретически монтаж возможен и с установленным бампером, но на практике это сильно усложняет доступ к точкам крепления кронштейна и электропроводке. Для удобства и точного выравнивания лучше демонтировать бампер, закрепить кронштейн на раме и уже после этого подключать лебедку к электросети автомобиля. Такой подход снижает риск повреждения кузовных деталей и обеспечивает правильную работу механизма.
Какие меры предосторожности нужно соблюдать при тестировании лебедки под нагрузкой?
Перед началом работы следует убедиться, что трос намотан ровно и не имеет перегибов. Нельзя стоять или подходить близко к лебедке во время натяжения троса. Рекомендуется использовать защитные перчатки и ставить груз на прочное основание. При тестировании следует постепенно увеличивать нагрузку, контролируя работу механизма и отсутствие посторонних шумов или рывков. Любые признаки заклинивания или искривления троса требуют немедленной остановки и проверки соединений.
