На УАЗ Патриот с установленным кондиционером натяжение и расположение приводного ремня требует точного соблюдения технологии. Неправильная установка может привести к проскальзыванию ремня, ускоренному износу шкивов и выходу из строя компрессора кондиционера. Диаметр шкивов кондиционера у моделей 2015–2025 годов составляет 120 мм, а длина стандартного ремня – 1200 мм, что важно учитывать при подборе нового изделия.
Для замены ремня потребуется гаечный ключ на 13 мм для ослабления натяжителя, плоскогубцы для фиксации шкива компрессора и новый ремень с маркировкой 6PK1200. Перед началом работы необходимо полностью отключить аккумулятор, чтобы исключить случайный запуск двигателя и повреждение элементов при работе с натяжителем.
Процесс установки начинается с демонтажа старого ремня и проверки состояния шкивов на наличие трещин, сколов или следов перегрева. Установка нового ремня должна выполняться по схеме, указанной на крышке двигателя, с соблюдением направления движения ремня. Натяжение контролируется вращением шкива компрессора: при правильной установке прогиб ремня под усилием 10 кг составляет 10–12 мм.
Регулярная проверка ремня каждые 15 000 км пробега и своевременная замена на ремень с идентичными параметрами обеспечивают стабильную работу системы кондиционирования и продлевают срок службы приводных элементов двигателя.
Подготовка двигателя и отключение аккумулятора
Перед началом работы убедитесь, что автомобиль стоит на ровной поверхности и включен стояночный тормоз. Двигатель должен быть полностью холодным, чтобы избежать ожогов и повреждения компонентов.
Отключите отрицательную клемму аккумулятора, используя ключ на 10 мм. Сначала ослабьте гайку крепления клеммы, снимите клемму и изолируйте её с помощью полиэтиленовой пленки или ткани, чтобы предотвратить случайный контакт с металлом.
Проверьте наличие всех инструментов: ключи на 10 и 13 мм, торцевые головки, трещотку и удлинитель. Убедитесь, что под рукой есть ветошь для удаления возможных подтеков масла и охлаждающей жидкости.
Снимите декоративные крышки двигателя и корпус воздушного фильтра, если они мешают доступу к ремню. Осмотрите ремни и ролики на предмет трещин, износа и подтеков жидкости. В случае обнаружения повреждений замените элементы до установки нового ремня.
Убедитесь, что шкивы коленвала, генератора и кондиционера свободно вращаются. Любое заедание или люфт следует устранить перед натяжкой нового ремня, чтобы предотвратить преждевременный износ или повреждение системы.
Подготовка к работе завершена после полного отключения аккумулятора и освобождения пространства вокруг ремня. Это обеспечивает безопасный доступ и предотвращает случайное замыкание электрической цепи во время установки.

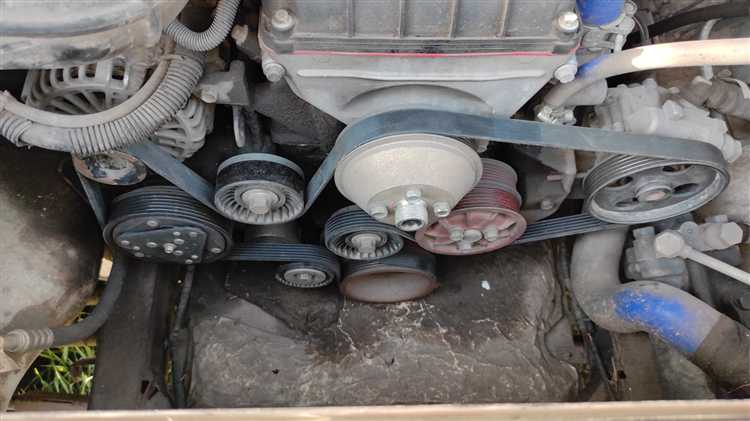

Снятие старого ремня и осмотр роликов
Ослабьте натяжение ремня с помощью ключа на натяжном ролике. Для УАЗ Патриот с кондиционером натяжной ролик расположен ближе к генератору. Поверните ролик против часовой стрелки и аккуратно снимите ремень с шкивов.
После снятия ремня внимательно осмотрите его состояние. Обратите внимание на трещины, расслаивание и потертости. Любые признаки износа указывают на необходимость замены.
Проверьте ролики на люфт и свободное вращение. Подшипники не должны издавать скрежет или иметь сопротивление при вращении вручную. При обнаружении заклинивания или шума ролик подлежит замене.
Очистите поверхности шкивов от пыли, масла и старого ремня. Это обеспечит надежное сцепление нового ремня и продлит срок службы компонентов.
Особое внимание уделите кондиционерному компрессору и натяжным роликам вспомогательных агрегатов, так как на этих узлах чаще всего возникают ускоренные признаки износа.
Определение правильной длины и марки ремня
Для УАЗ Патриот с кондиционером используется клиновой ремень длиной 1280 мм и шириной 17 мм, с маркировкой 6PK1280. Эта длина обеспечивает правильное натяжение всех приводных роликов: генератора, насоса ГУР и компрессора кондиционера.
Марку ремня лучше выбирать оригинальную или проверенные аналоги, например Gates или ContiTech, чтобы избежать быстрого износа и проскальзывания. При подборе важно сверять номер на старом ремне и учитывать наличие кондиционера – комплектация без кондиционера требует ремня другой длины.
Перед установкой измерьте старый ремень линейкой или рулеткой, учитывая его рабочую длину, а не общую окружность с натяжением. Любое отклонение более 5 мм может привести к шуму или ускоренному износу роликов.
Если старый ремень стерся или потерял маркировку, ориентируйтесь на данные из руководства по эксплуатации или официальные каталоги запчастей УАЗ, где указаны точные размеры и совместимые марки ремней.

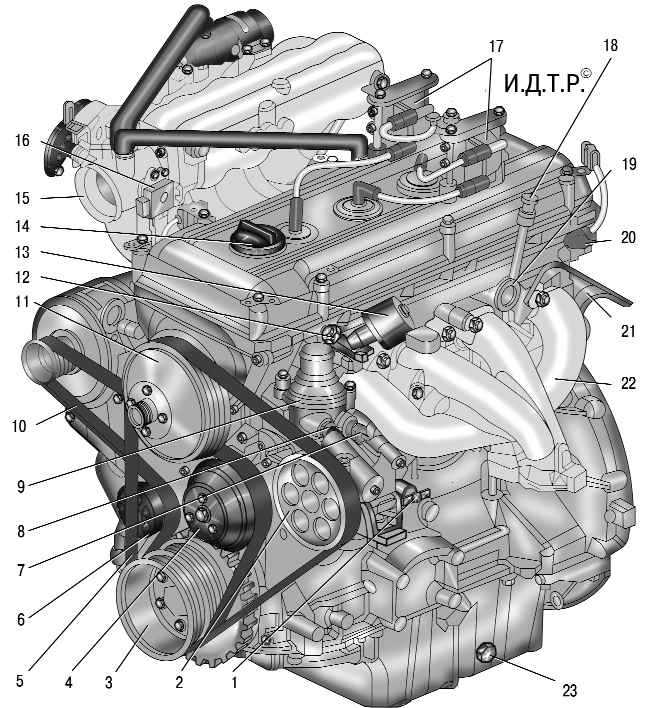

Маркировка маршрута ремня на шкивах
Перед снятием старого ремня необходимо зафиксировать его маршрут на шкивах. На УАЗ Патриот с кондиционером ремень проходит через генератор, компрессор кондиционера, насос гидроусилителя и коленчатый вал, образуя сложную петлю. Используйте маркер или мел для обозначения точек контакта ремня с каждым шкивом.
Начинайте маркировку с коленчатого вала, отмечая направление движения ремня по часовой стрелке или против. На каждом промежуточном шкиве проведите линию вдоль канавки, чтобы визуально зафиксировать положение ремня. Особое внимание уделите компрессору кондиционера и натяжному ролику: их ориентация влияет на натяжение и срок службы ремня.
Если маркировка вручную затруднена, используйте фото с точным положением ремня перед демонтажем. Это позволит точно восстановить маршрут при установке нового ремня без перекосов и риска преждевременного износа.
После нанесения отметок убедитесь, что линии на всех шкивах четкие и совпадают с канавками ремня. Любое смещение может привести к неправильной работе агрегатов и быстрому повреждению ремня.
Натяжение ремня с учетом кондиционера
Правильное натяжение ремня на УАЗ Патриот с кондиционером критично для работы генератора, насоса ГУР и компрессора кондиционера. Слишком слабый ремень приводит к проскальзыванию и шуму, слишком тугой – к ускоренному износу роликов и подшипников.
Пошаговый порядок натяжения:
- Ослабьте болт натяжного ролика с помощью ключа на 17 мм, чтобы можно было регулировать положение ролика.
- Установите ремень по маршруту, соблюдая маркировку на шкивах. Убедитесь, что ремень полностью ложится в канавки всех шкивов без перекручивания.
- Передвиньте натяжной ролик, чтобы обеспечить начальное натяжение ремня. Ремень должен прогибаться примерно на 10–12 мм при нажатии пальцем в середине между шкивами насоса кондиционера и генератора.
- Проверьте, чтобы ремень плотно прилегал к шкиву компрессора кондиционера. Любой люфт в этой зоне приводит к вибрации и шуму при работе кондиционера.
- После регулировки затяните болт натяжного ролика и убедитесь, что ролик не смещается при легком нажатии.
- Запустите двигатель и включите кондиционер. Наблюдайте за поведением ремня: он должен работать ровно, без свиста и вибрации. Если ремень скрипит или заметен прогиб больше 15 мм, повторите натяжение.
- Через 100–150 км пробега рекомендуется повторно проверить натяжение, так как ремень приработается и может ослабнуть.
Использование динамометрического ключа для контроля усилия натяжения не является обязательным, но позволяет точно выставить 70–90 Н натяжения для стандартного ремня 6PK длиной 1110 мм, что оптимально для комплектации с кондиционером.
Проверка работы системы и устранение заеданий
После установки ремня с кондиционером необходимо убедиться в правильной работе всех компонентов. Сначала визуально проверьте натяжение ремня: он должен прогибаться примерно на 10–12 мм при нажатии пальцем на середину свободного участка.
Запустите двигатель на холостом ходу и наблюдайте за движением ремня. Он должен вращаться плавно, без вибраций и перекосов. Любое заедание или посторонний шум требует немедленного внимания.
- Проверка роликов. Отключите двигатель, затем вручную вращайте натяжной и направляющие ролики. Они должны двигаться свободно, без люфта и заклинивания.
- Осмотр шкивов. Проверьте шкивы компрессора кондиционера и генератора на наличие заусенцев, трещин или загрязнений. Любые повреждения могут привести к заеданию ремня.
- Контроль контактных поверхностей ремня. На ремне не должно быть трещин, глубоких борозд или сильного износа, особенно в местах контакта с шкивами.
Если обнаружено заедание, выполните следующие действия:
- Ослабьте натяжение ремня и проверьте правильность его маршрута по шкивам.
- Очистите шкивы от грязи и пыли, удалите возможные остатки старого ремня.
- При необходимости замените поврежденные ролики или шкивы.
- Установите ремень обратно и натяните его до рекомендуемого значения.
- Запустите двигатель повторно и убедитесь, что вращение стало равномерным и без посторонних шумов.
После успешной проверки рекомендуется дать двигателю поработать 5–10 минут под нагрузкой, включив кондиционер, чтобы убедиться в стабильной работе системы без заеданий. Любые остаточные шумы указывают на необходимость повторной диагностики роликов и натяжения ремня.
Вопрос-ответ:
Как проверить правильность натяжения ремня после установки?
После установки ремня на УАЗ Патриот с кондиционером нужно убедиться, что натяжение соответствует требованиям. Для этого приложите умеренное усилие пальцами посередине ремня между шкивами: прогиб должен составлять примерно 10–15 мм. Если ремень провисает сильнее, его нужно подтянуть, а при слишком сильном натяжении ослабить. Проверка проводится на холодном двигателе, чтобы точнее определить рабочее натяжение.
Можно ли использовать старый ремень при установке нового кондиционера?
Использование старого ремня возможно только при отсутствии трещин, заметного износа или растяжения. Ремень должен быть гибким, без повреждений канавок и ровной поверхности. Если есть сомнения в состоянии ремня, лучше заменить его на новый, чтобы избежать пробуксовки и преждевременного износа деталей.
Как правильно снять старый ремень с УАЗ Патриот с кондиционером?
Для снятия старого ремня сначала ослабьте натяжной ролик, используя ключ подходящего размера. Затем аккуратно снимите ремень со всех шкивов, начиная с самого верхнего. Важно не допускать перекручивания ремня и избегать резких движений, чтобы не повредить шкивы и ролики. После снятия рекомендуется осмотреть ролики и шкивы на предмет износа.
Что делать, если ремень заедает или шумит при работе двигателя?
Причины заедания или шума чаще всего связаны с неправильным натяжением, изношенными роликами или загрязнением ремня. Сначала проверьте натяжение и состояние роликов. Если ремень чистый, но проблема сохраняется, осмотрите шкивы на наличие заусенцев или повреждений. При обнаружении дефектов замените соответствующие детали и убедитесь, что ремень установлен по правильной траектории.
Как определить правильную длину ремня для УАЗ Патриот с кондиционером?
Длину ремня определяют по маркировке или замеру старого ремня. Если старый ремень отсутствует или поврежден, измерьте расстояние по маршруту через все шкивы и прибавьте запас для натяжного ролика. После выбора подходящей длины убедитесь, что ремень легко устанавливается на все шкивы и натягивается в пределах допустимого прогиба 10–15 мм.
