Трамблер двигателя УАЗ-402 играет ключевую роль в распределении искры по цилиндрам, обеспечивая точное зажигание топливовоздушной смеси. Ошибка в его установке приводит к нестабильной работе мотора, детонации и затрудненному запуску. Поэтому установка должна выполняться с точной ориентацией корпуса и бегунка относительно меток привода и коленвала.
Перед началом работ необходимо подготовить исправный трамблер, проверить целостность контактной группы, вакуумного регулятора и смазку привода. Особое внимание следует уделить положению шлица привода масляного насоса – он должен быть установлен под углом около 50–55° к продольной оси двигателя при положении поршня первого цилиндра в верхней мертвой точке такта сжатия.
Монтаж трамблера выполняется с совмещением бегунка с меткой первого цилиндра и корректной ориентацией корпуса для удобного подключения проводов и доступа к регулировке угла опережения зажигания. После установки важно убедиться, что вал вращается без заеданий, а шестерня зацеплена с приводом без люфта. Финальная регулировка зажигания проводится с помощью лампы-индикатора или стробоскопа, чтобы обеспечить оптимальное сгорание смеси и стабильную работу двигателя на всех режимах.
Подготовка инструмента и проверка совместимости трамблера с двигателем
Перед установкой трамблера на двигатель УАЗ-402 необходимо подготовить комплект инструментов: рожковые и накидные ключи на 10 и 13 мм, щуп для измерения зазора между контактами, тонкую отвертку, маркер для меток на корпусе и ветошь для очистки посадочного места. Желательно иметь динамометрический ключ для точной затяжки крепежа корпуса трамблера.
Совместимость трамблера определяется по каталожному номеру и типу двигателя. Для мотора ЗМЗ-402 подходят модели трамблеров с индексом 40.3706 и 131.3706. Нельзя устанавливать модификации, предназначенные для УМЗ-421 или двигателей с иным типом привода распределителя – они имеют различный диаметр вала и направление вращения. Проверка посадочного диаметра (обычно 14 мм) и длины приводного вала обязательна перед установкой.
Особое внимание уделяется состоянию шлица привода масляного насоса – износ или деформация приведут к смещению угла опережения зажигания. Следует убедиться, что шлицы на приводе трамблера и вала насоса совпадают по форме и глубине, без люфта и заеданий. При наличии повреждений или несоответствия деталей установка недопустима.
Перед монтажом корпус трамблера очищают от пыли и старого масла, проверяют целостность уплотнительного кольца и свободный ход вала без заеданий. Только после подтверждения полной совместимости узла с двигателем можно переходить к установке и настройке зажигания.

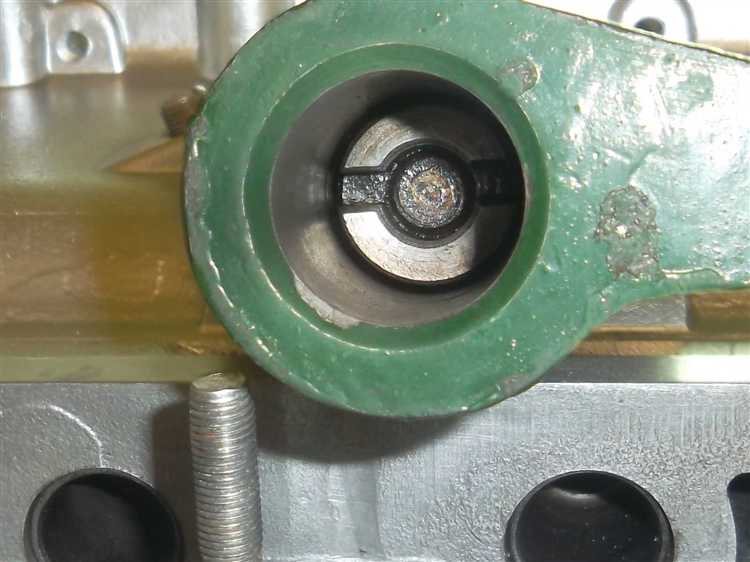

Определение верхней мёртвой точки первого цилиндра
Перед установкой трамблера необходимо точно определить момент, когда поршень первого цилиндра достигает верхней мёртвой точки (ВМТ) на такте сжатия. Это положение служит базой для правильной установки зажигания и синхронизации системы распределения искры.
Для определения ВМТ выполняют следующие действия:
- Снять крышку трамблера и убедиться, что бегунок не закрывает контакты – это предотвратит случайное замыкание при вращении коленвала.
- Вывернуть свечу зажигания первого цилиндра и вставить в отверстие свечи чистую резиновую трубку или палец, чтобы ощущать давление воздуха при движении поршня вверх.
- Медленно проворачивать коленчатый вал по часовой стрелке с помощью ключа за болт шкива. Как только почувствуется давление, значит начался такт сжатия.
- Продолжить вращение до совпадения меток на шкиве и крышке привода распределительного механизма. При этом поршень окажется в ВМТ первого цилиндра.
- Проверить точность совпадения меток: если шпонка шкива расположена горизонтально, а бегунок трамблера направлен в сторону контакта первого цилиндра – положение установлено верно.
Если метки отсутствуют или плохо читаемы, можно использовать тонкий металлический щуп или длинный стержень, вставленный в свечное отверстие. Аккуратно вращая коленвал, фиксируют момент, когда стержень перестаёт подниматься – это и есть ВМТ. После определения точки рекомендуется отметить положение шкива маркером для удобства последующих регулировок.
Ориентация корпуса трамблера и установка в гнездо блока
Перед установкой необходимо убедиться, что двигатель зафиксирован в положении верхней мёртвой точки первого цилиндра. Метка на шкиве коленвала должна точно совпадать с риской на крышке привода газораспределительного механизма. Вал трамблера устанавливается так, чтобы бегунок указывал на контакт первого цилиндра.
Корпус трамблера разворачивается таким образом, чтобы разъём вакуум-корректора был направлен в сторону радиатора, а корпус не соприкасался с элементами двигателя. Это обеспечит свободный доступ к регулировке зажигания и подключению проводов. При несоблюдении ориентации доступ к регулировочному хомуту будет затруднён.
Вал трамблера необходимо аккуратно ввести в гнездо блока, совместив шлицы привода с прорезью на приводной шестерне маслонасоса. Если вал не входит, допускается лёгкий поворот ротора для совмещения шлицов. Давить на корпус не допускается, чтобы не повредить шестерню и втулку. После посадки трамблера корпус фиксируется хомутом, но без окончательной затяжки – для последующей точной регулировки угла опережения зажигания.
Подключение проводов зажигания по порядку работы цилиндров
После установки трамблера в корпус блока необходимо правильно подключить высоковольтные провода к крышке распределителя, соблюдая порядок работы цилиндров двигателя УАЗ 402 – 1-2-4-3. Нарушение этой последовательности приведет к пропускам зажигания и неустойчивой работе мотора.
Сначала определяют контакт крышки, соответствующий первому цилиндру. Для этого коленвал устанавливают в положение верхней мёртвой точки первого цилиндра на такте сжатия. Метка на шкиве должна совпадать с риской на крышке распределителя, а бегунок – указывать на контакт, к которому будет подключён провод первого цилиндра.
От этого контакта по часовой стрелке подключают остальные провода в порядке 1-2-4-3. Второй провод подключают к следующему по направлению вращения бегунка контакту, затем четвёртый и третий. Важно не перепутать цилиндры: счёт ведётся от передней части двигателя к задней.
После подсоединения проводов проверяют плотность посадки наконечников и отсутствие повреждений изоляции. Ослабленные соединения или пробои на высоковольтных проводах вызывают перебои искрообразования и нестабильный холостой ход. При необходимости провода фиксируют в держателях, чтобы избежать касания горячих элементов двигателя.
Регулировка угла опережения зажигания после установки
После установки трамблера на двигатель УАЗ 402 необходимо точно выставить угол опережения зажигания, чтобы обеспечить устойчивую работу мотора и оптимальную мощность. Для регулировки требуется ключ на 13, контрольная лампа или стробоскоп, а также доступ к шкиву коленвала и меткам на крышке привода ГРМ.
Сначала отсоединяют вакуумный шланг от трамблера и заглушают его. Коленвал проворачивают до совпадения метки «10°» на шкале крышки привода с риской на шкиве – это базовый угол для большинства двигателей 402 при работе на бензине АИ-92. Контакт трамблера ослабляют, чтобы корпус можно было поворачивать вручную.
Контрольную лампу подключают между клеммой низкого напряжения трамблера и «массой». При включенном зажигании медленно поворачивают корпус трамблера по часовой стрелке до момента, когда лампа гаснет, а затем против часовой стрелки – до её загорания. Положение, в котором лампа загорается, фиксируют, затягивая крепёж трамблера.
После статической регулировки двигатель запускают и проверяют точность установки стробоскопом. При работе на холостом ходу метка на шкиве должна совпадать с делением «10°». При отклонении метки угол корректируют лёгким поворотом корпуса трамблера. Положение фиксируют после достижения плавной и устойчивой работы двигателя без детонации при резком нажатии на педаль газа.
Завершающим этапом является подключение вакуумного шланга и контроль поведения мотора под нагрузкой. Если при ускорении слышны лёгкие кратковременные звонкие удары – угол выбран правильно. Постоянная детонация требует небольшого поворота трамблера против часовой стрелки для уменьшения опережения.

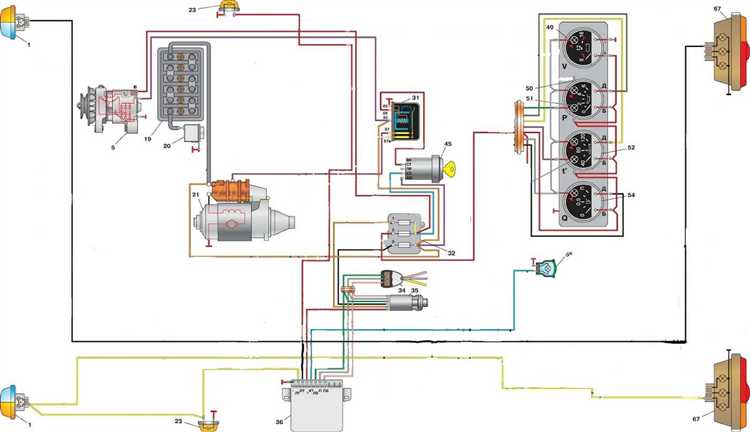

Проверка запуска двигателя и корректировка положения трамблера
После установки трамблера необходимо убедиться в корректной работе зажигания. Сначала проверьте уровень топлива в системе и состояние аккумулятора – напряжение должно быть не ниже 12,4 В при запуске. Включите зажигание и прокрутите стартером двигатель, наблюдая за реакцией цилиндров.
Если двигатель не запускается или работает неровно, следует проверить последовательность подключения проводов к свечам и совпадение ВМТ первого цилиндра с меткой на шкиве. Поворачивая корпус трамблера на несколько градусов влево или вправо, добейтесь стабильного запуска. Каждое изменение положения фиксируйте и тестируйте запуск в течение 3–5 секунд.
Для точной регулировки используйте стробоскоп: установите датчик на первый цилиндр и включите прибор. Поворачивайте трамблер до совпадения луча света с отметкой 5°–7° до ВМТ, что является оптимальным опережением для двигателя УАЗ 402 с карбюратором.
После окончательной настройки закрутите фиксирующий болт корпуса трамблера и повторно проверьте запуск и равномерность работы всех цилиндров. Если наблюдается детонация или нестабильный холостой ход, слегка корректируйте угол до достижения плавной работы.
| Действие | Рекомендация |
|---|---|
| Проверка топлива и аккумулятора | Убедитесь в полном баке и напряжении ≥12,4 В |
| Старт двигателя | Прокрутите стартер, наблюдая за искрой и запуском цилиндров |
| Корректировка трамблера | Поворачивайте корпус до стабильного запуска и равномерной работы |
| Регулировка по стробоскопу | Установите угол опережения 5°–7° до ВМТ первого цилиндра |
| Фиксация и повторная проверка | Закрутите болт корпуса и убедитесь в плавном холостом ходе |
Вопрос-ответ:
Как правильно определить верхнюю мёртвую точку первого цилиндра на УАЗ 402?
Для точного определения верхней мёртвой точки (ВМТ) первого цилиндра необходимо снять крышку распределительного вала и провернуть коленчатый вал вручную по часовой стрелке до момента, когда поршень первого цилиндра достигнет верхней позиции. Для удобства можно использовать щуп или маркер на шкиве коленвала, чтобы отметить положение. Важно убедиться, что клапаны первого цилиндра закрыты, иначе ВМТ будет определена неверно. После этого фиксируем отметку на шкиве для установки трамблера.
Как правильно ориентировать корпус трамблера при установке на двигатель?
Корпус трамблера имеет паз, который должен совпадать с выступом на гнезде распределителя. Перед установкой следует провернуть вал трамблера так, чтобы контактная пластина указателя первого цилиндра находилась в положении зажигания. Затем аккуратно вставьте трамблер в гнездо блока, не допуская перекоса или чрезмерного усилия. После посадки убедитесь, что корпус можно слегка повернуть для точной регулировки угла опережения.
В каком порядке подключать провода зажигания после установки трамблера?
Провода зажигания подключаются по порядку работы цилиндров двигателя: 1-2-4-3. Сначала подключается провод к свече первого цилиндра на соответствующий контакт крышки трамблера, затем к свечам второго, четвертого и третьего цилиндров. Провода должны быть надежно закреплены на клеммах и не контактировать с горячими или движущимися частями двигателя. Неправильное подключение приведет к сбою зажигания и нестабильной работе двигателя.
Как проверить корректность установки трамблера после монтажа?
После установки трамблера необходимо завести двигатель на холостом ходу и проверить устойчивость работы. Если двигатель заводится с трудом или работает с перебоями, следует проверить совпадение ВМТ первого цилиндра с положением контактной пластинки трамблера и порядок подключения проводов. Для точной проверки можно использовать стробоскоп для контроля угла опережения зажигания. При необходимости трамблер слегка поворачивается до устранения несоответствия.
Нужно ли снимать аккумулятор при замене трамблера на УАЗ 402?
Снятие аккумулятора не является обязательным, но рекомендуется для предотвращения случайного короткого замыкания при работе с проводкой и металлическими частями двигателя. Особенно это важно, если планируется проверка или регулировка контактов внутри трамблера. После отсоединения клемм аккумулятора обеспечивается безопасная работа с системой зажигания и снижается риск повреждения электрооборудования.
Как правильно определить верхнюю мёртвую точку первого цилиндра перед установкой трамблера?
Для точного определения верхней мёртвой точки (ВМТ) первого цилиндра нужно снять свечу зажигания и вставить в отверстие подходящий индикатор или деревянный стержень. Поворачивая коленчатый вал по часовой стрелке, наблюдайте за максимальным выступанием стержня. ВМТ соответствует моменту, когда поршень достигает наибольшего положения в цилиндре. После этого необходимо совместить метку на шкиве коленчатого вала с фиксированной меткой на блоке двигателя, чтобы зафиксировать правильное положение перед установкой трамблера.
Как правильно выставить положение корпуса трамблера при установке на УАЗ 402?
Корпус трамблера необходимо ориентировать так, чтобы его ротор совпадал с проводом первого цилиндра в момент ВМТ. Перед установкой убедитесь, что трамблер совместим с вашим двигателем и его ротор свободно вращается. Установите корпус в гнездо блока аккуратно, без перекосов, после чего слегка поверните ротор, чтобы совпадали метки. Затем закрепите корпус, не затягивая крепёж окончательно, чтобы была возможность точной регулировки угла опережения зажигания после проверки запуска двигателя.
