Воздухозаборник, или шноркель, позволяет двигателю УАЗ Патриот получать воздух из более высокой точки, что существенно снижает риск попадания воды и пыли во впускную систему при движении по бродам и пыльным дорогам. Правильно установленный воздухозаборник не только повышает надежность работы мотора, но и способствует более стабильному забору воздуха на высоких скоростях и бездорожье.
Перед установкой важно выбрать подходящую модель – штатную или универсальную. Для Патриота подойдут изделия с диаметром патрубка 77–80 мм и посадочным местом, рассчитанным на крыло или стойку лобового стекла. Особое внимание следует уделить материалу: пластиковые модели легче и проще в установке, но металлические обеспечивают лучшую стойкость к механическим воздействиям.
Работы по монтажу включают точную разметку крыла, аккуратное сверление отверстий и герметизацию соединений. Даже незначительные зазоры могут привести к подсосу пыли или влаги, поэтому все стыки необходимо обработать высокотемпературным автомобильным герметиком. Для надёжной фиксации воздуховода рекомендуется использовать крепёж из нержавеющей стали и уплотнительные шайбы.
Самостоятельная установка воздухозаборника требует аккуратности и точности, но при правильной подготовке задача выполнима без помощи сервиса. Результатом станет улучшенная защита двигателя, повышенная проходимость и уверенность в эксплуатации автомобиля в самых сложных условиях.

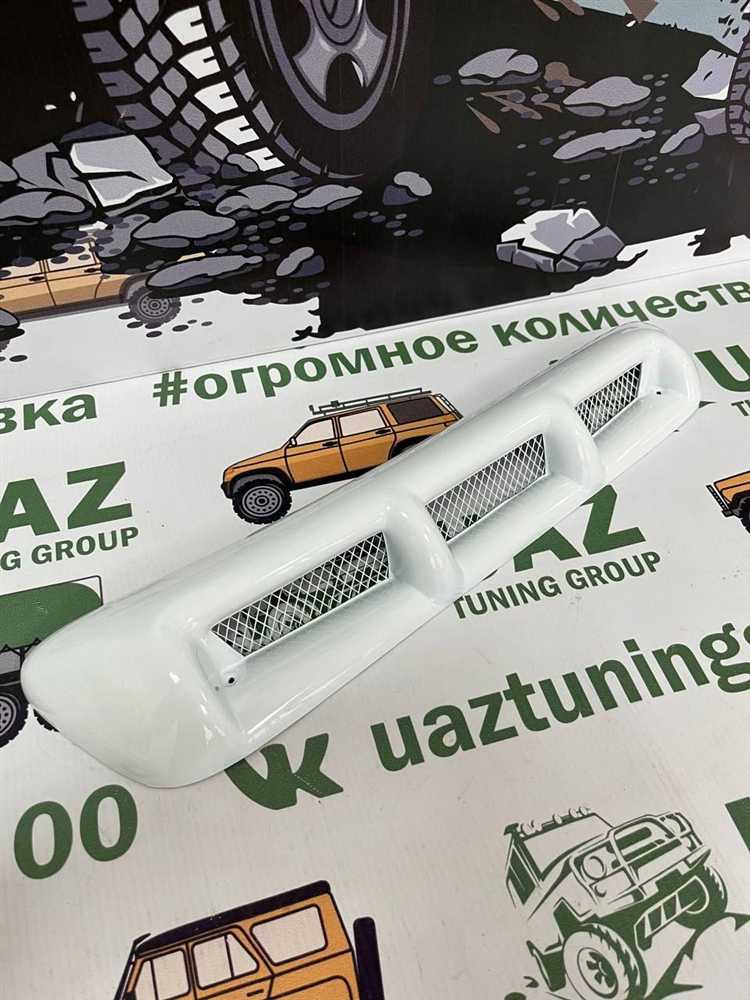

Выбор подходящего воздухозаборника и его совместимость с кузовом
Перед установкой важно определить тип воздухозаборника, соответствующий конструкции УАЗ Патриот. Основные варианты – штатные модели, разработанные под заводской капот и крыло, и универсальные системы, требующие подгонки под конкретные размеры кузова.
Для моделей после 2014 года оптимальны воздухозаборники с заводской геометрией крыла и капота. Они обеспечивают плотное прилегание без деформации кузовных панелей и не требуют сверления дополнительных отверстий. В случае более ранних версий УАЗ Патриот или индивидуальных доработок (установка лебёдки, дополнительного освещения) целесообразно выбрать универсальный вариант с подгонкой патрубка и уплотнителя.
Ключевые критерии при выборе воздухозаборника:
- Материал корпуса – предпочтительно ударопрочный ABS-пластик или полиуретан с термостойкостью до 80 °C, устойчивый к вибрациям и ультрафиолету.
- Диаметр воздуховода – должен соответствовать размеру штатного патрубка (обычно 70–76 мм); несовпадение приведёт к потере герметичности и повышенному шуму во впуске.
- Форма основания – должна точно повторять изгиб крыла, иначе при монтаже образуются зазоры, через которые будет проникать влага и пыль.
- Крепление – предпочтительно использовать комплекты с внутренним фланцем и металлическими болтами, исключающими разбалтывание на бездорожье.
Перед покупкой рекомендуется измерить расстояние от кромки крыла до стойки лобового стекла и сравнить с параметрами конкретной модели воздухозаборника. Несовместимость даже в пределах нескольких миллиметров усложнит установку и снизит эффективность уплотнения. При сомнениях стоит ориентироваться на комплекты, разработанные специально для УАЗ Патриот, с указанием года выпуска и типа двигателя.
Корректный подбор воздухозаборника позволяет избежать деформации кузова, обеспечить стабильный забор воздуха и увеличить ресурс воздушного фильтра при эксплуатации в пыльных или влажных условиях.
Необходимые инструменты и комплектующие для установки
Для корректного монтажа воздухозаборника на УАЗ Патриот потребуется подготовить набор инструментов и расходных материалов, обеспечивающих точность подгонки и герметичность соединений. Основной комплект включает: дрель с набором сверл по металлу и пластику, коронку диаметром под диаметр воздухозаборной трубы, напильник для обработки кромок, маркер для разметки и рулетку для точного позиционирования отверстий.
Из ручного инструмента необходимы отвертки с крестовым и плоским шлицем, набор рожковых ключей, трещотка с головками, а также пластиковый или резиновый молоток для аккуратной посадки элементов без повреждения покрытия. Для уплотнения соединений используется герметик на силиконовой основе, стойкий к температурным перепадам и влаге, либо бутил-каучуковая лента – особенно на стыках воздуховода с крылом и корпусом.
Из комплектующих следует подготовить воздухозаборник выбранного типа (штатный, универсальный или под конкретную модификацию кузова), воздуховод с гофрированной трубой подходящего диаметра, хомуты из нержавеющей стали для фиксации соединений, переходные муфты при несовпадении диаметров и резиновые уплотнители для защиты кромок отверстий от коррозии.
Рекомендуется заранее проверить совместимость диаметра воздуховода с посадочным местом фильтра и предусмотреть водоотводное отверстие в нижней части системы, предотвращающее накопление влаги. Все крепежные элементы должны быть оцинкованы, чтобы исключить коррозию после установки.
Подготовка кузова и места установки под воздухозаборник
Перед монтажом воздухозаборника необходимо тщательно подготовить участок кузова, чтобы обеспечить герметичность и надежное крепление. Оптимальное место для установки – правая передняя стойка возле капота, где расположена заводская вентиляционная шахта. Перед началом работ автомобиль следует вымыть и высушить, чтобы исключить попадание грязи под уплотнители и герметик.
С внутренней стороны крыла снимаются пластиковые подкрылки и, при необходимости, резонатор впуска. Это обеспечивает доступ к стенке кузова и воздуховоду. Поверхность вокруг предполагаемого отверстия обезжиривается ацетоном или уайт-спиритом. Разметка выполняется по шаблону, входящему в комплект воздухозаборника. Для точности отверстие сначала намечается керном, после чего сверлится тонким сверлом, затем – коронкой нужного диаметра. Края отверстия обрабатываются напильником до ровного состояния.
Места срезов и царапин покрываются антикоррозийной грунтовкой и после высыхания – слоем краски в цвет кузова. После этого устанавливается резиновое уплотнительное кольцо или кромочная лента, предотвращающая контакт металла с корпусом воздухозаборника. Внутренняя часть воздуховода герметизируется полиуретановым или силиконовым герметиком, устойчивым к перепадам температуры и вибрациям.
Перед финальной установкой необходимо убедиться, что все посадочные поверхности чистые, сухие и не имеют следов масла. Наличие плотного прилегания и ровного положения воздухозаборника относительно кузова исключит подсос воздуха и утечку влаги внутрь системы впуска.
Разметка и вырезание отверстия под воздухозаборник
Перед началом разметки кузов необходимо очистить от грязи и обезжирить участок, где будет установлен воздухозаборник. Для точности измерений используйте строительный уровень и малярный скотч, чтобы обозначить рабочую зону без риска повредить лакокрасочное покрытие.
Оптимальная точка установки обычно находится на правом переднем крыле, ближе к стойке лобового стекла. Место должно обеспечивать прямой выход канала воздухозаборника к корпусу воздушного фильтра, без изгибов и лишних соединений. Разметка выполняется с учётом формы патрубка и крепёжных элементов конкретной модели шноркеля.
- Закрепите на кузове шаблон, входящий в комплект воздухозаборника, и выровняйте его по меткам. Если шаблона нет, сделайте его самостоятельно из плотного картона по размерам корпуса шноркеля.
- Обведите контур отверстия и точки под болты маркером с тонким стержнем. Проверьте симметрию и совпадение всех отверстий с осями креплений.
- Для вырезания используйте коронку по металлу или лобзик с мелким зубом. При работе держите инструмент под углом 90°, чтобы срез был ровным и без заусенцев.
- После вырезания обработайте края напильником и удалите стружку. Покройте обнажённый металл антикоррозионным грунтом и дайте ему полностью высохнуть.
- Проверьте посадку воздухозаборника в вырезанное отверстие. При необходимости скорректируйте контур, добившись плотного прилегания без перекосов.
Для предотвращения проникновения влаги и вибраций рекомендуется использовать уплотнительную резинку или слой герметика между корпусом воздухозаборника и металлом кузова. Это обеспечит герметичность и продлит срок службы установки.
Монтаж воздухозаборника и герметизация соединений
Перед установкой воздухозаборника необходимо убедиться в точности вырезанного отверстия и чистоте кромок. Деталь примеряют к кузову, проверяют совпадение крепёжных точек и отсутствие зазоров. Если воздухозаборник снабжён уплотнительным контуром, его следует установить до фиксации корпуса, чтобы избежать перекосов и утечек воздуха.
Крепление воздухозаборника выполняется с помощью болтов или саморезов из нержавеющей стали. Соединения с кузовом дополнительно уплотняют автомобильным герметиком, устойчивым к ультрафиолету и перепадам температуры. Особое внимание уделяется местам ввода воздуховода в моторный отсек – здесь используется силиконовый герметик или бутилкаучуковая лента, обеспечивающая эластичное и водонепроницаемое соединение.
После фиксации воздухозаборника устанавливается воздуховод, который соединяется с штатным фильтром двигателя через адаптер. Стык уплотняется резиновым патрубком и фиксируется хомутами из нержавейки. Проверяется отсутствие люфта и деформаций при закрывании капота. Важно, чтобы трасса воздуховода не касалась горячих элементов двигателя и имела плавные изгибы без резких перегибов.
После завершения монтажа проводится контроль герметичности: внутреннюю часть воздухозаборника и воздуховод обдувают воздухом или обрабатывают мыльным раствором. Появление пузырей укажет на негерметичный участок, который необходимо повторно обработать герметиком. Тщательная герметизация исключает попадание воды и пыли в систему впуска, продлевая срок службы фильтра и обеспечивая стабильную работу двигателя в сложных условиях.
Проверка работы системы и устранение возможных неисправностей
После установки воздухозаборника необходимо проверить герметичность всех соединений. Для этого запустите двигатель и дайте ему поработать на холостых оборотах. Осмотрите соединения на наличие вибраций, трещин или подсоса воздуха. Любое шипение или вибрация указывает на неплотное соединение или поврежденный уплотнитель.
Следующий этап – контроль потока воздуха. Снимите фильтр и убедитесь, что воздух проходит свободно, без ощутимых препятствий. Если поток замедлен, проверьте внутренние шланги на перегибы или засоры, а также состояние патрубков, особенно в местах перехода на моторный отсек.
Проверка датчиков и системы управления необходима для современных версий УАЗ Патриот с электронной подачей воздуха. Ошибки можно считывать через OBD-сканер. Появление кодов, связанных с расходом воздуха или датчиком массового расхода, требует повторной установки шлангов или замены уплотнителей.
Если после запуска двигателя появляются посторонние шумы или падает мощность, проверьте фиксацию воздухозаборника на кузове. Неправильное крепление может вызывать вибрации, нарушать герметичность и влиять на работу двигателя.
Заключительная проверка – тест на мокрой поверхности. Полейте соединения водой и осмотрите, нет ли протечек внутрь системы. Даже небольшие капли указывают на необходимость дополнительного уплотнения. После устранения всех выявленных проблем повторно проверьте двигатель на стабильность оборотов и отсутствие посторонних звуков.
Вопрос-ответ:
Нужно ли снимать передний бампер для установки воздухозаборника на УАЗ Патриот?
Снимать бампер не всегда обязательно, но в большинстве случаев это облегчает монтаж и позволяет точно закрепить воздухозаборник без перекосов. Демонтаж бампера обеспечивает свободный доступ к крепежным элементам и упрощает герметизацию соединений. Если есть опыт работы с инструментом и достаточно пространства, можно обойтись без снятия, но потребуется аккуратность, чтобы не повредить лакокрасочное покрытие и пластиковые элементы.
Какие материалы и герметики лучше использовать для соединений воздухозаборника?
Для соединений рекомендуется использовать термостойкие силиконовые герметики, предназначенные для двигательных отсеков, и резиновые уплотнительные кольца подходящего диаметра. Металлические хомуты с оцинкованным покрытием обеспечат надежное закрепление шлангов. Применение обычного силикона для сантехники не подходит, так как он может разрушиться под воздействием масла, бензина или перепадов температуры.
Как проверить правильность работы воздухозаборника после установки?
После монтажа следует провести несколько проверок: убедиться, что все соединения герметичны, двигатель запускается без посторонних шумов, а тяга сохраняется на всех режимах. Для проверки можно временно снять воздушный фильтр и проверить поток воздуха через воздухозаборник, а также осмотреть шланги на предмет подсоса воздуха. Любые свисты или вибрации указывают на неплотность соединений.
Можно ли установить воздухозаборник своими силами без профессионального опыта?
Да, установка доступна при аккуратной подготовке и соблюдении инструкции. Основное — правильно выбрать место крепления, подготовить отверстие и герметично соединить все элементы. Необходимы базовые инструменты: дрель, набор ключей, отвертки и герметик. Сложность может увеличиться при нестандартных воздухозаборниках или изменении штатного кузовного пространства, тогда потребуется дополнительная фиксация или подгонка деталей.
На что влияет выбор места установки воздухозаборника на УАЗ Патриот?
Место установки определяет качество подачи воздуха, защиту от влаги и грязи, а также удобство обслуживания. Лучше выбирать точку выше уровня крыльев и подальше от колесных арок, чтобы минимизировать попадание воды и пыли. Если воздухозаборник расположен слишком низко, это увеличивает риск гидроудара двигателя при движении по воде или в дождливую погоду. Кроме того, правильное расположение облегчает чистку и замену фильтра.
