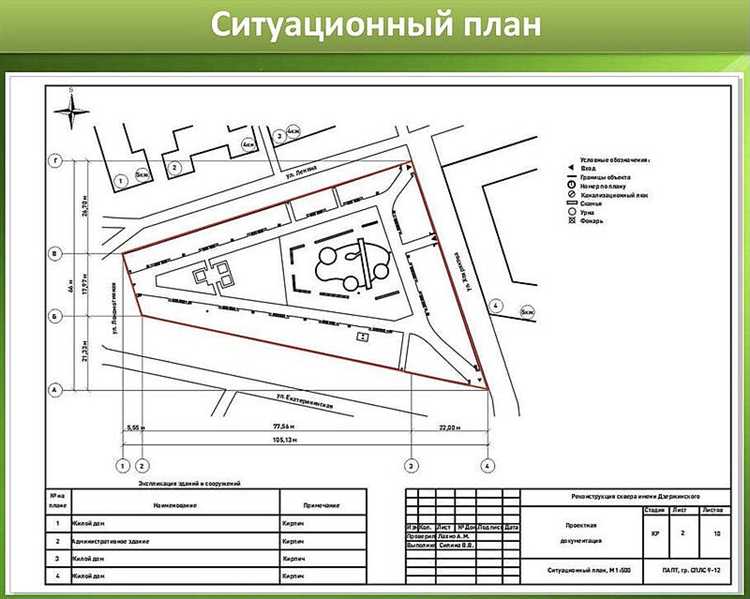

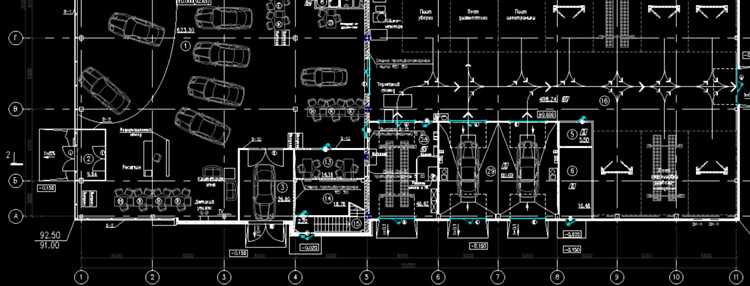

Ситуационный план – это графическая схема, отображающая расположение объекта на участке и его взаимосвязь с окружающей застройкой, инженерными сетями и инфраструктурой. В проектной документации он применяется для согласования строительства, реконструкции или благоустройства территории.
В AutoCAD построение ситуационного плана начинается с подготовки подложки: обычно используют геоподоснову в формате DWG или топографическую съемку, выполненную в специализированных программах. Важно проверить точность масштабов и корректность координатной системы, так как ошибки на этом этапе усложняют дальнейшую работу.
Для формирования схемы применяются слои: на отдельных слоях располагают границы участка, здания, дороги, инженерные коммуникации, зелёные зоны и подписи. Такой подход облегчает редактирование и контроль видимости элементов. Условные обозначения должны соответствовать требованиям ГОСТ 21.508-93 и другим актуальным стандартам.
При создании ситуационного плана в AutoCAD используют инструменты привязок, построения полилиний, штриховки и аннотаций. Для оформления текста и размеров применяются стандартные стили, чтобы итоговый чертёж был читаемым и соответствовал нормам представления документации.
Импорт подложки: проверка единиц, масштаба и системы координат
Далее следует проверить масштаб вставляемого файла. Если подложка была подготовлена в другой системе единиц, масштаб может искажаться. Для корректировки используйте команду SCALE, задав известное расстояние между двумя точками на подложке. Важно заранее иметь эталонный размер, например, длину стороны участка или ширину улицы.
Особое внимание стоит уделить системе координат. При работе с геодезическими данными необходимо проверить, соответствует ли подложка принятой проекционной системе (например, МСК или ГСК-2011). Для этого используйте функцию геопривязки через палитру Геолокация. Если подложка не содержит информации о координатах, её следует вручную совместить с нулевой точкой или заданным опорным объектом.
Корректная настройка единиц, масштаба и системы координат на этапе импорта исключает смещения и ошибки при дальнейшем оформлении ситуационного плана, что особенно важно для последующего согласования документации.
Геопривязка чертежа: выбор СК и установка базовой точки
Перед началом работы необходимо определить систему координат, в которой будет вестись проектирование. Для ситуационных планов обычно применяются ГСК-2011, МСК региона или WGS84, если требуется соответствие геодезическим данным GPS. Выбор зависит от исходных материалов: топографическая подложка, кадастровые данные или геодезическая съемка.
В AutoCAD карта или подложка подключается через модуль Geolocation. В диалоге выбора СК следует указать нужную проекцию, например, Gauss-Krüger для МСК или UTM при работе с WGS84. Неверно выбранная система приведет к смещению и невозможности корректно совмещать данные с другими источниками.
После выбора СК задается базовая точка, которая связывает локальные координаты чертежа с географическими. Обычно её выбирают по известной точке из съемки или по координатам характерного объекта (угол здания, пересечение дорог). В командной строке используется инструмент GEOGRAPHICLOCATION, где можно ввести координаты широты и долготы или значения X и Y в выбранной проекции.
Для проверки правильности геопривязки полезно загрузить подложку картографического сервиса (например, Bing Maps), доступную в AutoCAD. Совмещение контуров объектов с реальными картами подтверждает корректность установки базовой точки и выбора системы координат.
Структура слоёв: дороги, здания, границы, подписи
Грамотная организация слоёв в ситуационном плане упрощает редактирование и чтение чертежа. Каждый элемент должен быть вынесен в отдельный слой с собственными параметрами отображения.
- Дороги – выделяются отдельным слоем с использованием сплошных или штриховых линий разной толщины. Для главных магистралей применяют более яркий цвет и большую толщину, для второстепенных – тонкие линии. Это облегчает визуальное различие типов дорог.
- Здания – располагаются в отдельном слое, чаще всего с заливкой или штриховкой. Удобно назначать им серый или нейтральный цвет, чтобы они не перекрывали читаемость дорог и границ.
- Границы – земельные участки, кварталы и административные линии лучше вынести в самостоятельный слой. Для них используют штриховые линии разного типа, что помогает быстро отличить, например, границу участка от границы района.
- Подписи – текстовые обозначения и маркировки создаются в отдельном слое. Это позволяет при необходимости скрывать надписи для удобства печати или редактирования графики.
Для удобства рекомендуется задавать логичные названия слоёв: «ROAD», «BUILDING», «BORDER», «TEXT». Также важно включить блокировку или заморозку слоёв, чтобы избежать случайного изменения базовых элементов.
Построение границ участка по координатам из CSV/TXT
Если координаты углов участка хранятся в текстовом или CSV-файле, их можно быстро перенести в Автокад для построения замкнутого полигона. Это избавляет от ручного ввода каждой точки.
Алгоритм работы:
- Подготовить файл: в каждой строке должны быть указаны X и Y через запятую или пробел, без лишних символов. Если есть Z, её лучше оставить равной нулю.
- В Автокаде использовать команду POINT или PLINE с импортом координат через скрипт или Lisp.
- Для импорта из CSV можно создать скриптовый файл (.scr), где каждая строка содержит координаты в формате
X,Y. Затем скрипт запускается командой _.SCRIPT. - При использовании Lisp удобно автоматизировать построение полилинии сразу по всем точкам. Существуют готовые функции, которые считывают координаты из TXT и создают замкнутый контур.
После построения линии важно проверить:
- Замкнутость полигона (команда PEDIT → Close).
- Соответствие координат исходному файлу.
- Систему координат: при несоответствии СК участок может быть смещён.
Полученный контур используется как основа для оформления границ земельного участка, нанесения подписей и подготовки ситуационного плана.
Нанесение окружения: дороги, сети, водные объекты и застройка
Для отображения дорог удобно создавать отдельный слой с полилиниями, указывая их фактическую ширину. Главные магистрали целесообразно выделять более толстой линией, второстепенные – тонкой. При необходимости можно добавить подписи с наименованиями улиц для ориентирования.
Инженерные сети наносятся условными знаками или полилиниями с разным типом штриховки. Электрокабели обозначают пунктиром, водопровод – синими линиями с подписями диаметров, канализацию – коричневыми или серыми. Для каждого типа коммуникаций лучше использовать отдельный слой с понятным названием.
Водные объекты отображаются замкнутыми полилиниями или сплайнами. Реки и ручьи рисуют вдоль их русла, используя плавные кривые. Пруды и озёра обозначают замкнутыми контурами с заливкой, чтобы они отличались от остальных элементов чертежа.
Застройка наносится прямоугольниками или полилиниями с указанием размеров зданий. При необходимости добавляют подписи с номерами домов или назначением объектов. Для упрощения работы используют блоки, если требуется повторяющееся обозначение типовых строений.
Разделение каждого вида объектов по слоям облегчает управление отображением, настройку печати и дальнейшее редактирование ситуационного плана.

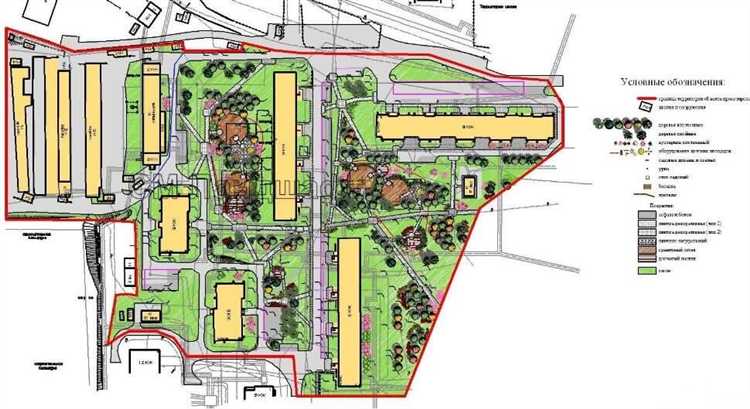

Условные обозначения: блоки, типы линий, стили текста и подписи
Для ситуационного плана в Автокаде использование условных обозначений повышает читаемость и точность чертежа. Блоки применяются для повторяющихся объектов: здания, деревья, опоры ЛЭП. Их создают через команду BLOCK с привязкой к базовой точке. Рекомендуется использовать единый масштаб и наименование блоков для быстрого поиска в палитре.
Типы линий различают границы участков, проезды, водные объекты и инженерные сети. Стандартные типы: Continuous для границ, Dashed для инженерных коммуникаций, Center для осевых линий. Настройка выполняется через команду LINETYPE с загрузкой соответствующего файла .LIN и масштабированием линии под масштаб плана.
Стили текста обеспечивают однородность подписей. Создаются через TEXTSTYLE с выбором шрифта, высоты и наклона. Для ситуационного плана рекомендуются простые шрифты без засечек (Arial, Calibri), высота текста зависит от масштаба: при 1:500 – 2–2.5 мм, при 1:1000 – 1.5–2 мм.
Подписи к объектам включают номера зданий, размеры, маркировку инженерных сетей. Применяется команда MTEXT для многострочного текста и ATTDEF при использовании атрибутов в блоках. Все подписи размещаются с соблюдением отступов от объектов и линии горизонта для предотвращения наложений.
Для систематизации условных обозначений удобно использовать отдельные слои: Blocks, Lines, Text, Labels. Это упрощает управление видимостью и редактирование чертежа. Цвета слоев выбираются так, чтобы сохранялась читаемость при печати черно-белым методом.
Для точного отображения ситуационного плана начните с настройки масштаба вида в пространстве листа. Используйте команду MVSETUP или настройку в Layout, чтобы задать соответствующий масштаб, например 1:500 или 1:1000, в зависимости от площади участка и требований проекта. Масштаб следует проверять визуально на модели и корректировать до точного совпадения размеров.
Создайте рамку листа с учетом стандартного формата бумаги (А1, А2, А3). Используйте блоки рамок с привязкой к точкам листа, чтобы они автоматически масштабировались вместе с видом. Рамка должна включать линии границ чертежа и поле для подписей.
Добавьте штамп с данными проекта: название объекта, номер чертежа, автор, дата и согласования. Штамп лучше оформить как отдельный блок, чтобы его можно было вставлять на все листы проекта без повторного редактирования. Для единообразия используйте стандартный шрифт и размеры текста согласно нормативам.
Вопрос-ответ:
Как правильно задать масштаб вида на листе для ситуационного плана?
Для корректного отображения объектов на листе важно установить масштаб вида через окно Viewport в пространстве листа (Layout). Выбирается нужный масштаб, например 1:500 или 1:1000, и привязывается к содержимому модели. После установки масштаба рекомендуется заблокировать Viewport, чтобы случайно не изменить его при работе с чертежом.
Какие типы линий и блоков использовать для отображения границ участка и дорог?
Границы участка обычно обозначают сплошной тонкой линией или штрихпунктирной линией с соответствующим слоем, чтобы их легко отличать. Для дорог применяют более толстые линии с разными стилями штриховки, а для объектов инфраструктуры удобны готовые блоки, например, водопровод, электросети, фонари и т.д. Использование блоков упрощает редактирование и обеспечивает единообразие чертежа.
Как правильно импортировать подложку в Автокад с сохранением геопривязки?
Сначала нужно проверить единицы измерения исходного файла и систему координат. При импорте подложки (DWG, DXF, PDF или растрового изображения) в Автокаде задается точка вставки и масштаб. Для растровых подложек удобнее использовать команду ALIGN для точной подгонки к географической системе координат чертежа. После этого проверяют совпадение ключевых точек на плане с исходными координатами.
Каким образом создавать и редактировать рамку и штамп на листе?
Рамка создается как полилиния или блок фиксированного размера в пространстве листа, с привязкой к краям листа. Штамп обычно делается отдельным блоком с информацией о проекте, масштабах и датах. Его удобно редактировать через палитру свойств или отдельный редактор блоков. После вставки штамп лучше закрепить, чтобы избежать смещения при печати.
В каком формате лучше сохранять ситуационный план для передачи и печати?
Для передачи чертежа другим пользователям или печати чаще всего используют PDF и DWG. PDF обеспечивает неизменный вид на любых устройствах и удобен для распечатки, DWG сохраняет возможность редактирования в Автокаде. Перед сохранением рекомендуется проверить масштабы всех Viewport, видимость слоев и корректность подписей, чтобы готовый файл соответствовал стандартам.
