Мотор печки Renault Logan отвечает за циркуляцию воздуха в салоне, поэтому его неисправность напрямую влияет на комфорт в автомобиле. Основные признаки выхода мотора из строя включают слабый поток воздуха, посторонние шумы при работе вентилятора и отсутствие обдува на максимальных скоростях.
Для демонтажа мотора потребуется стандартный набор инструментов: крестовая и плоская отвертки, набор торцевых ключей, а также съемник разъемов. Необходимо заранее отключить аккумулятор, чтобы исключить риск короткого замыкания и повреждения электрической цепи.
Работы рекомендуется выполнять в просторном месте с доступом к нижней и верхней части панели приборов. Перед снятием мотора стоит проверить и зафиксировать положение заслонок, чтобы при установке нового устройства регулировка потока воздуха не потребовала дополнительного вмешательства.
В процессе демонтажа особое внимание следует уделять состоянию разъемов и проводки. Любое повреждение или излом проводов может привести к некорректной работе нового мотора или короткому замыканию. Рекомендуется делать фото или пометки расположения разъемов для облегчения последующей сборки.
После снятия мотора важно очистить посадочное место от пыли, мусора и следов старой смазки на подшипниках. Это обеспечит долгий срок службы нового мотора и снизит вероятность перегрева или заклинивания вентилятора.

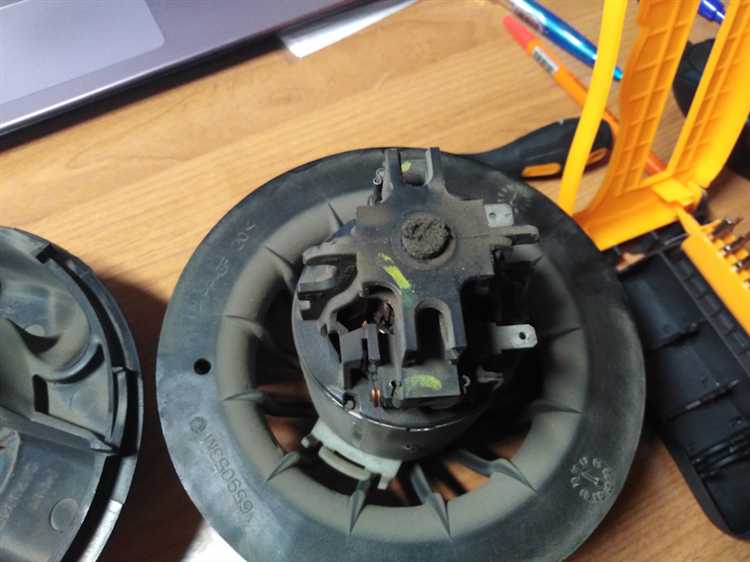

Подготовка инструментов и отключение аккумулятора
Для демонтажа мотора печки Renault Logan потребуется набор инструментов: крестовая отвертка PH2, плоская отвертка для снятия клипс, головка на 10 мм с трещоткой, торцевой ключ на 8 мм для крепежа моторного узла. Также понадобится защитные перчатки и фонарик с направленным светом для работы в ограниченном пространстве.
Перед началом работ необходимо отключить аккумулятор. Сначала откручивается минусовая клемма с помощью ключа на 10 мм, затем проверяется отсутствие напряжения на клеммах мультиметром или индикаторной отверткой. Это исключает риск короткого замыкания при отсоединении проводки мотора печки.
После отключения аккумулятора следует подготовить рабочую зону: убрать коврики и предметы, мешающие доступу к панели под торпедо, а также обеспечить освещение внутри салона. Все инструменты размещаются в зоне легкой досягаемости, чтобы не отвлекаться во время демонтажа.
Проверяется наличие пластиковых клипс и запасных болтов, чтобы в процессе снятия моторного узла не возникла необходимость экстренного поиска крепежа. Рекомендуется иметь чистую тряпку для защиты панели и предотвращения попадания мелких деталей внутрь воздуховодов.

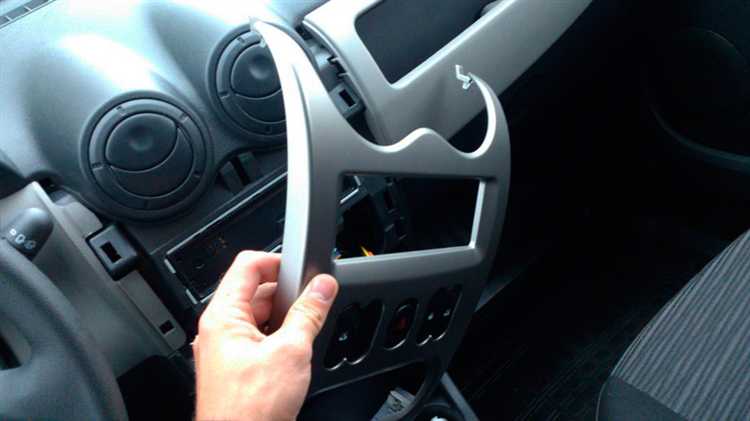

Снятие декоративной панели и воздуховодов
Начните с полного освобождения панели приборов от креплений. Используйте крестовую отвертку для выкручивания двух видимых саморезов у основания панели. Снимите декоративные заглушки с торцов панели, поддев их пластиковым инструментом для демонтажа, чтобы избежать повреждений.
После снятия крепежей аккуратно отведите панель на себя, контролируя сопротивление защёлок. Удерживая панель за края, слегка покачивайте её вверх и вниз, чтобы освободить пластиковые фиксаторы. Не применяйте силу, чтобы не сломать защёлки.
Для снятия воздуховодов отключите все соединения с центральной консолью. Ослабьте винты, фиксирующие верхние дефлекторы, после чего извлеките их вместе с панелью. Отдельные воздуховоды, направленные к ногам пассажиров, можно вынимать, слегка поворачивая и вытаскивая их из пластиковых посадочных мест.
После извлечения панели и воздуховодов проверьте целостность всех фиксаторов и уплотнителей. При необходимости промаркируйте элементы, чтобы при обратной сборке не перепутать их расположение. Размещайте снятые детали на мягкой поверхности для защиты от царапин.
При дальнейшем доступе к мотору печки убедитесь, что все воздуховоды направлены и закреплены правильно, чтобы избежать перекосов и ухудшения потока воздуха после сборки.

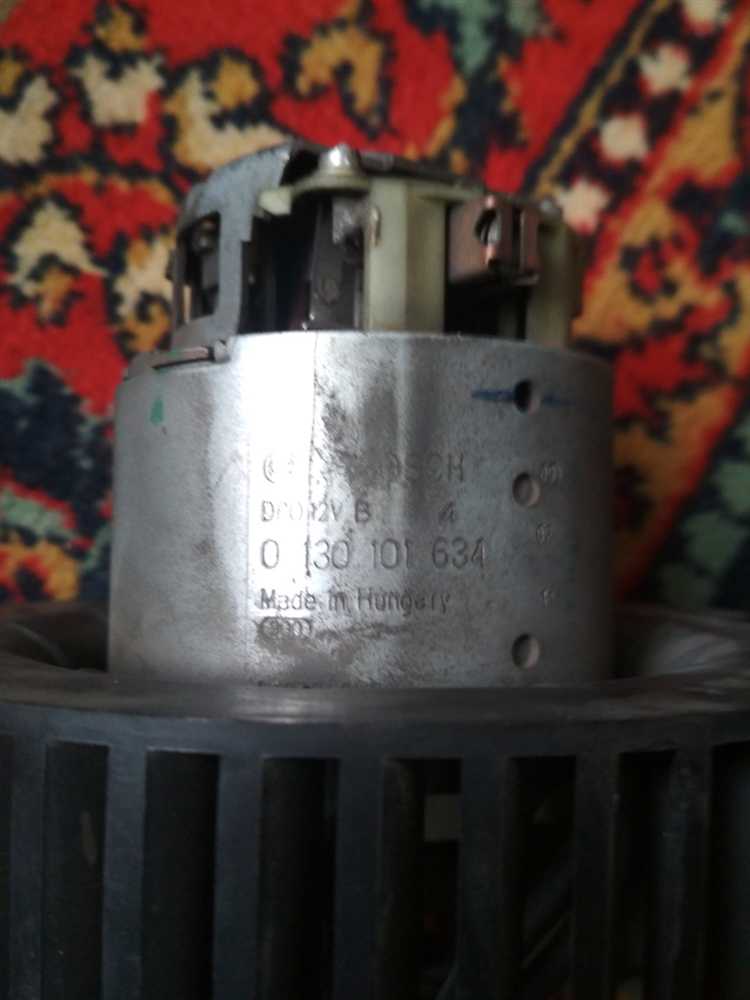

Доступ к мотору печки через бардачок
Для получения доступа к мотору печки Renault Logan потребуется снять бардачок. Начните с опорожнения его содержимого и откручивания ограничителей и амортизаторов. Используйте крестовую отвертку для снятия верхних винтов крепления. Нижние фиксаторы удерживают бардачок на защелках – аккуратно подденьте их пластиковым лопаткой, чтобы избежать трещин.
После освобождения всех точек крепления бардачок можно аккуратно опустить вниз. Обратите внимание на электрические разъемы подсветки и ограничителя двери – отсоедините их, чтобы не повредить проводку. Бардачок будет полностью освобожден и откроет доступ к задней панели блока отопителя, где находится мотор печки.
Через полученный проем легко добраться до крепежных болтов мотора. Рекомендуется использовать удлиненную головку или ключ с гибким переходником, так как некоторые болты находятся в труднодоступных местах. Все действия выполняйте при отключенном аккумуляторе, чтобы исключить короткое замыкание при работе с электрическими соединениями.
Освободив бардачок, проверьте состояние воздуховодов и уплотнителей вокруг блока отопителя. При необходимости снимите соединительные патрубки и разъемы для обеспечения полного доступа к мотору печки перед демонтажем.
Отключение разъемов питания и проводки мотора
- Определите разъем питания мотора. Он находится слева от корпуса вентилятора под бардачком. Разъем имеет пластиковый фиксатор, который препятствует случайному отсоединению.
- Нажмите на фиксатор и аккуратно вытяните разъем, избегая резких движений, чтобы не повредить контакты.
- Проверьте состояние проводки. Обратите внимание на наличие трещин, оголенных участков или следов перегрева. При обнаружении повреждений необходимо заменить проводку или заизолировать проблемный участок.
- Если присутствуют дополнительные соединения для управления скоростью вентилятора, отключите их аналогичным способом, соблюдая направление вытягивания и фиксатор.
- После отсоединения всех разъемов закрепите провода так, чтобы они не мешали демонтажу мотора и не натягивались при движении автомобиля.
В процессе отключения избегайте применения силы и инструментов для разъединения контактов, чтобы не повредить пластиковые элементы и металлические клеммы. Все действия выполняйте при полностью отключенном аккумуляторе.
Снятие крепежных болтов и фиксаторов мотора
Для демонтажа мотора печки Renault Logan необходимо открутить четыре основных крепежных болта, расположенных по углам корпуса мотора. Болты имеют размер 7 мм, для их снятия используется трещотка с головкой или накидной ключ соответствующего размера. Рекомендуется ослаблять болты по диагонали, чтобы равномерно снять нагрузку с корпуса и избежать деформации.
После откручивания болтов осмотрите мотор на наличие пластиковых фиксаторов, удерживающих разъемы и проводку. Используйте тонкую плоскую отвертку или специальный инструмент для разжимания защелок. Фиксаторы следует аккуратно раздвигать, чтобы не повредить пластик и контакты проводки.
Снятие крепежей требует контроля положения мотора, так как при резком движении он может упасть или повредить окружающие элементы вентиляционной системы. После отвинчивания всех болтов мотор легко снимается с посадочного места, но перед полным извлечением убедитесь, что все разъемы и фиксаторы полностью освобождены.
Рекомендуется сложить болты и фиксаторы в отдельный контейнер для последующей установки, чтобы исключить потерю или перепутывание деталей.

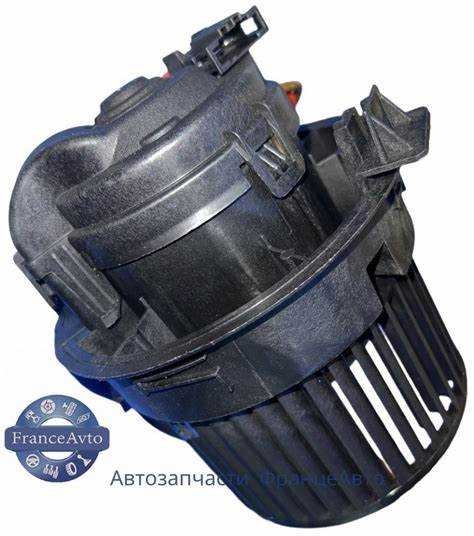

Извлечение мотора печки из корпуса
После отключения всех разъемов и снятия крепежных болтов аккуратно потяните мотор печки на себя. Для Renault Logan мотор устанавливается в корпус под определенным углом: верхняя часть должна выйти первой, затем нижняя. Следите, чтобы не повредить лопасти вентилятора и пластиковые элементы корпуса.
Если мотор не выходит легко, проверьте отсутствие оставшихся фиксирующих элементов: пластиковых защелок или винтов, которые могли остаться незамеченными. Используйте мягкую пластиковую лопатку для легкого поддевания корпуса без риска трещин.
При извлечении удерживайте мотор ровно и плавно вращайте его при необходимости, чтобы избежать заеданий. Не применяйте силу, превышающую легкое давление: сопротивление обычно указывает на оставшиеся крепления или защелки.
После извлечения осмотрите контактные колодки и состояние лопастей вентилятора. При наличии повреждений или сильной грязи рекомендуется провести чистку или замену перед повторной установкой мотора.

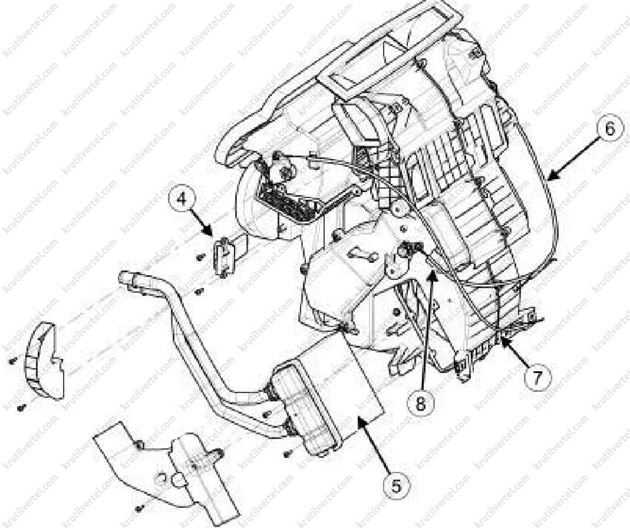

Проверка состояния корпуса и вентилятора
После извлечения мотора печки необходимо осмотреть корпус на наличие трещин, деформаций и следов термического воздействия. Особое внимание уделите местам крепления вентилятора – повреждения здесь могут вызвать вибрацию и шум при работе.
Вентилятор проверяется на биение лопастей и наличие трещин или сколов. Лопасти не должны иметь значительного люфта на оси. Вращение должно быть свободным, без заеданий или посторонних шумов. Любое отклонение от нормального вращения требует замены или балансировки вентилятора.
Корпус следует очистить от пыли, листьев и других загрязнений, особенно в каналах воздуховодов. Засоры снижают эффективность обдува и создают повышенную нагрузку на мотор. Проверка также включает оценку состояния прокладок и уплотнителей – изношенные элементы нужно заменить, чтобы исключить подсос воздуха и шум.
Если корпус имеет следы коррозии, трещины или деформации в критических местах крепления, рекомендуется его восстановление или замена. Состояние корпуса напрямую влияет на ресурс мотора и равномерность обдува салона.
Установка нового мотора и обратная сборка
Перед установкой нового мотора убедитесь в полной совместимости детали с моделью Renault Logan и исправности всех крепежей и разъемов. Проверьте рабочее состояние нового вентилятора и отсутствие механических дефектов.
- Установите мотор в корпус, совместив посадочные отверстия с крепежными точками. Мотор должен входить свободно, без усилия, но плотно фиксироваться в корпусе.
- Закрепите мотор с помощью всех болтов и фиксаторов, соблюдая рекомендуемый момент затяжки 2–3 Н·м, чтобы избежать деформации корпуса и повреждения крепежа.
- Подключите электрические разъемы, убедившись в плотном контакте и правильной ориентации проводки. Проверьте отсутствие люфта и изоляционных повреждений.
- Установите обратно все элементы воздуховодов, начиная с нижних каналов и постепенно возвращая верхние панели. Используйте все фиксаторы и защелки, чтобы предотвратить вибрации при работе мотора.
- Закрепите декоративную панель и бардачок, проверив совпадение всех крепежных точек и отсутствие перекосов.
После сборки включите мотор печки на все режимы, проверяя стабильность вращения вентилятора, отсутствие посторонних шумов и корректность работы переключателей. При выявлении вибраций или заеданий отключите питание и повторно проверьте правильность установки мотора и фиксацию лопастей вентилятора.
Вопрос-ответ:
Как получить доступ к мотору печки через бардачок на Renault Logan?
Для доступа к мотору нужно полностью открыть бардачок и снять его ограничитель открытия. Затем аккуратно отсоедините фиксирующие элементы корпуса бардачка и отведите его в сторону. Это позволит получить прямой доступ к мотору печки и проводке, не повреждая пластиковые элементы панели.
Какие инструменты понадобятся для снятия мотора печки?
Необходим минимальный набор инструментов: крестовая и плоская отвертки, головки на 7 и 10 мм с трещоткой, а также набор ключей для снятия крепежа корпуса. Для удобства работы рекомендуется использовать фонарик и небольшую емкость для хранения болтов и фиксаторов, чтобы не потерять их во время разборки.
Как правильно отсоединить проводку мотора, чтобы не повредить разъемы?
Сначала отключите отрицательную клемму аккумулятора, чтобы исключить риск короткого замыкания. Затем аккуратно надавите на фиксатор разъема и медленно вытяните его, избегая резких движений. Если разъем зафиксирован намертво, слегка покачивайте его из стороны в сторону, чтобы освободить контакты, не прилагая чрезмерной силы.
Какие моменты следует проверить перед установкой нового мотора печки?
Перед установкой нового мотора важно осмотреть корпус и вентилятор на наличие трещин, деформаций или загрязнений. Также стоит проверить состояние крепежных отверстий и фиксаторов, убедившись, что они не повреждены и будут надежно удерживать мотор. Очистка посадочных мест позволит избежать вибраций и посторонних шумов при работе вентилятора.
Как правильно закрепить мотор печки после установки на Renault Logan?
После установки мотора установите все крепежные болты и фиксаторы на их места и затяните их крест-накрест, чтобы обеспечить равномерное распределение нагрузки. Проверьте, чтобы мотор был установлен ровно и вентилятор вращался свободно, не задевая корпус. Только после этого можно подключать проводку и закрывать бардачок.
