Разборка панели приборов на Kia Magentis 2005 года требуется не только при ремонте отопителя или замене радиатора печки, но и при доступе к электропроводке, блоку предохранителей или воздуховодам. Работы можно выполнить самостоятельно, если соблюдать порядок действий и аккуратно обращаться с крепежом и пластиковыми элементами.
Перед началом разборки необходимо отключить аккумулятор, чтобы исключить срабатывание подушек безопасности и короткое замыкание. Важно помнить, что в торпеде установлены элементы системы SRS, поэтому не допускается использование металлических инструментов для поддевания разъемов в местах, где проходят жгуты проводки подушек.
Демонтаж начинается с мелких деталей: накладок рулевой колонки, центральной консоли и декоративных панелей вокруг магнитолы. После этого откручиваются винты крепления бардачка и нижних кожухов, освобождая доступ к основным болтам панели. Большая часть крепежа спрятана под пластиковыми заглушками, поэтому стоит заранее подготовить набор крестовых и торцевых отверток, а также пластиковые лопатки для снятия клипс.
Снятие торпеды на Kia Magentis 2005 требует последовательного отключения всех электрических разъемов – от блока управления климатом до проводки приборной панели. Чтобы облегчить сборку, рекомендуется маркировать каждый штекер и фиксировать саморезы в отдельные контейнеры по зонам. Такой подход минимизирует риск ошибок и ускорит обратную установку.
Подготовка инструментов и рабочего места
Для разборки торпеды Kia Magentis 2005 потребуется набор крестовых и плоских отверток, торцевые головки на 8, 10 и 12 мм, удлинитель, вороток и трещотка. Желательно использовать магнитный держатель для винтов, чтобы исключить потерю мелких крепежей.
Обязательно подготовьте пластиковые монтажные лопатки для снятия облицовочных панелей без повреждений. Для маркировки разъёмов пригодятся изолента и маркер. Освещение рабочего пространства обеспечьте переносной лампой с гибким креплением.
Работать удобнее в гараже или на ровной площадке с твёрдым покрытием. Сиденья сдвиньте максимально назад, коврики и лишние предметы уберите. Перед началом отключите минусовую клемму аккумулятора, чтобы исключить срабатывание подушек безопасности и короткое замыкание.
Для хранения крепежа используйте отдельные ёмкости или пакеты с подписями – это ускорит обратную сборку и снизит риск ошибок. Электронные устройства держите подальше от зоны работ, чтобы избежать повреждений при случайном падении инструментов.
Отключение аккумулятора для безопасности
Перед началом демонтажа торпеды необходимо полностью обесточить электрическую систему автомобиля. На Kia Magentis 2005 аккумулятор установлен под капотом с левой стороны.
Сначала убедитесь, что ключ зажигания извлечён и все электрические потребители выключены. Используйте гаечный ключ на 10 мм для ослабления зажима клеммы.
Сначала всегда отсоединяйте минусовую клемму, чтобы исключить риск короткого замыкания при случайном касании инструмента к кузову. После этого можно снять и плюсовую клемму.
Не допускается оставлять кабели неподвижно лежащими на аккумуляторе: зафиксируйте их в стороне, чтобы они не соприкасались с клеммами во время работ.
Через 5–10 минут после отключения питания остаточный заряд в блоке подушек безопасности рассеивается, и только после этого допустимо приступать к разборке торпеды.
Снятие декоративных накладок и заглушек
Перед демонтажем панели важно снять все элементы, закрывающие крепёжные винты и защёлки. Для этого используйте пластиковый съёмник, чтобы не повредить поверхность.
- Начните с боковых заглушек панели – они закрывают доступ к винтам крепления торпеды. Подденьте их с торца и аккуратно вытяните.
- Снимите накладку вокруг магнитолы и блока управления климатом. Она держится на защёлках, поэтому тяните равномерно, без резких движений.
- Декоративная рамка комбинации приборов снимается после поддевания нижней части. Следите, чтобы не погнуть фиксаторы.
- Заглушки в нижней части центральной консоли скрывают саморезы. Их необходимо вынуть тонкой плоской отвёрткой.
- Накладки на стойках возле панели также фиксируются клипсами. При снятии держите элемент максимально близко к точке крепления.
После удаления всех декоративных деталей убедитесь, что защёлки и клипсы не остались в посадочных местах. Если часть фиксаторов застряла в торпеде, извлеките их и верните на место в снятую накладку, чтобы упростить обратную установку.

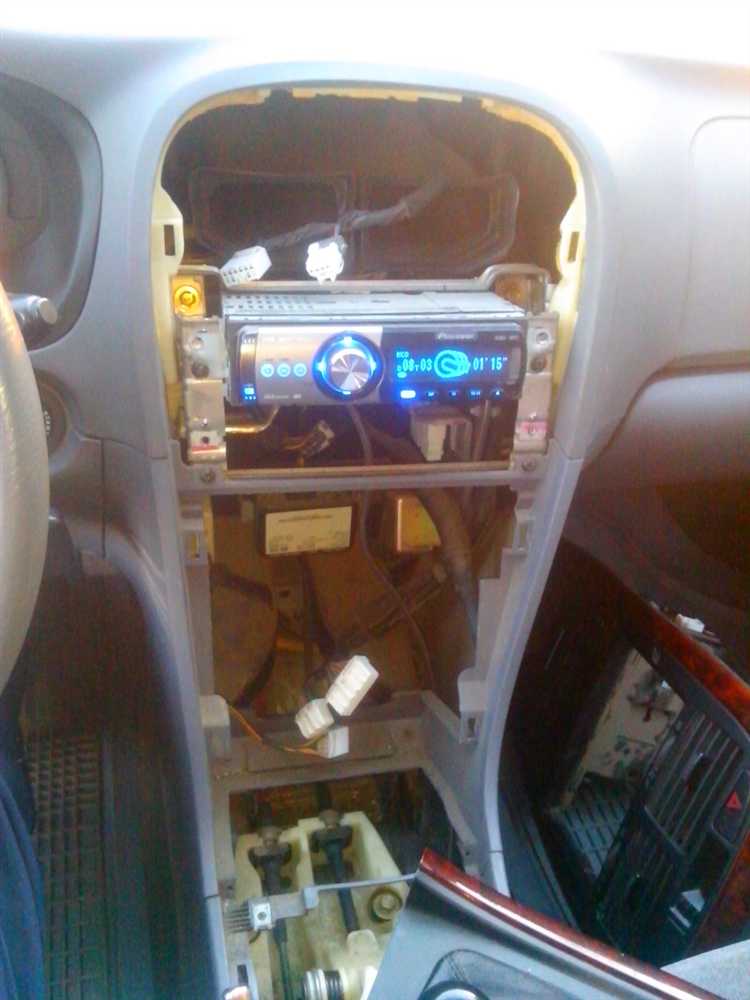

Демонтаж центральной консоли и бардачка
Перед началом работы отсоедините клемму аккумулятора, чтобы исключить короткое замыкание. Для удобства сдвиньте сиденья максимально назад.
Центральная консоль:
- Снимите рамку рычага КПП, аккуратно поддев пластиковым инструментом по периметру.
- Открутите два винта под рамкой и еще два в нише подлокотника.
- Отсоедините разъёмы прикуривателя и кнопок, расположенных на панели рядом с рычагом.
- Потяните консоль вверх и назад, снимая её вместе с подлокотником.
Бардачок:
- Откройте крышку бардачка и выверните саморезы по верхней и нижней кромке.
- Снимите ограничители хода по бокам, слегка сжав пластиковые фиксаторы внутрь.
- Опустите крышку до конца и выньте её из пазов.
- Отключите разъём подсветки, если он установлен.
После снятия консоли и бардачка открывается доступ к крепежам торпеды и проводке, что значительно упрощает дальнейший демонтаж.
Откручивание крепежей панели приборов
Для доступа к крепежам снимите облицовку рулевой колонки, открутив два самореза снизу крестовой отверткой. После этого демонтируйте декоративную накладку вокруг комбинации приборов, аккуратно поддев ее пластиковым съемником, чтобы не повредить фиксаторы.
Основные винты панели расположены по периметру комбинации приборов и за нижними заглушками на центральной консоли. Всего их шесть: два сверху под козырьком щитка, два по бокам и два снизу. Используйте удлинитель для трещотки с головкой на 10 мм, так как нижние крепежи утоплены глубже.
При откручивании винтов не допускайте перекоса, удерживайте панель рукой, чтобы не сломать пластиковые направляющие. Все снятые крепежи складывайте в отдельный контейнер, так как винты различаются по длине, и при обратной сборке важно установить их на прежние места.
После откручивания последнего винта слегка потяните панель на себя, контролируя сопротивление. Если ощущается упор, проверьте наличие скрытого самореза за блоком регулировки освещения слева от руля – этот крепеж часто пропускают.
Отсоединение разъемов проводки и воздуховодов
Перед началом отсоединения убедитесь, что аккумулятор отключен. Это предотвратит короткое замыкание при работе с электрической частью торпеды.
Разъемы проводки в Kia Magentis 2005 года фиксируются пластиковыми защелками. Для их отсоединения аккуратно сожмите фиксатор пальцами или используйте узкую отвертку, избегая излома пластика. После разъединения проводов пометьте их изолентой по цветам и номерам, чтобы упростить повторное подключение.
Воздуховоды снимаются после ослабления металлических хомутов или пластиковых защелок на их соединениях с корпусом вентилятора и панелью торпеды. Для легкого извлечения используйте плоскую отвертку, вставляя её под край воздуховода и аккуратно поддевая до щелчка. Не применяйте силу – это может деформировать каналы и повредить уплотнители.
При отсоединении длинных жгутов проводки обращайте внимание на точки крепления пластиковыми скобами к корпусу торпеды. Скобы можно аккуратно поддеть тонкой отверткой и снять вместе с проводкой, чтобы исключить натяжение и повреждение проводов.
После отсоединения всех разъемов и воздуховодов осмотрите контактные группы на предмет загрязнений и окислов. При необходимости обработайте контакты специальной смазкой или очистителем для электрооборудования. Это обеспечит надежное подключение при сборке.
Извлечение торпеды из салона
После снятия панели приборов и всех декоративных накладок приступают к непосредственному извлечению торпеды. Сначала отключите аккумулятор, чтобы исключить короткое замыкание при отсоединении проводки. Начните с отсоединения всех электрических разъёмов приборной панели, включая блок управления климатом, аудиосистему и подушку безопасности пассажира. Разъёмы фиксируются пластиковыми защёлками, которые необходимо аккуратно поддеть плоской отверткой.
Ослабьте крепёж торпеды. На Kia Magentis 2005 года основные болты находятся под передней панелью возле ног пассажира и водителя, за перчаточным ящиком, а также под центральной консолью. Используйте головку на 10 мм и трещотку для удобства доступа. В некоторых местах применяются саморезы, которые легче выкручивать крестовой отверткой.
Перед извлечением торпеды убедитесь, что отсоединены воздуховоды системы отопления и кондиционирования. Для этого аккуратно снимите пластиковые хомуты и отведите шланги в сторону, чтобы они не повредились при демонтаже. Следите за тем, чтобы не тянуть за проводку и пластиковые элементы слишком резко.
Сдвигайте торпеду постепенно, начиная с пассажирской стороны, слегка поднимая и наклоняя её. При необходимости используйте мягкий упор или деревянный клин, чтобы освободить зацепления с кузовом. Торпеда весит примерно 25–30 кг, поэтому работу лучше выполнять вдвоём. После выхода торпеды из креплений аккуратно извлеките её через дверной проём, удерживая за верхнюю кромку и не повреждая нижние фиксаторы.
Советы по установке торпеды обратно
Перед началом установки убедитесь, что все электрические разъемы и крепления снятой панели очищены от пыли и остатков старой изоляции. Это предотвратит плохой контакт и скрипы в дальнейшем.
Начинайте монтаж с верхнего края торпеды, аккуратно вставляя фиксирующие штыри в соответствующие отверстия на кузове. Не применяйте силу, чтобы не сломать пластиковые фиксаторы.
Подключите все разъемы проводки до окончательной фиксации торпеды на защелках. Это позволит избежать необходимости повторной разборки панели из-за недоступного кабеля.
Закручивайте крепежные болты крест-накрест, чтобы равномерно распределить нагрузку на панель. Рекомендуемый момент затяжки для болтов М6 составляет 7–9 Н·м.
После установки проверьте правильность работы всех кнопок, ручек и вентиляционных решеток. Убедитесь, что нет перекосов панели и щелей между торпедой и стойками.
Для предотвращения вибрации применяйте тонкую ленту или мягкие прокладки на металлических контактных точках, особенно возле приборной панели и дефлекторов.
По завершении монтажных работ рекомендуется аккуратно пройтись мягкой тряпкой по поверхности торпеды, чтобы удалить следы монтажной смазки и избежать появления пятен.
Вопрос-ответ:
Какие инструменты понадобятся для снятия торпеды на Kia Magentis 2005?
Для работы понадобятся крестовая и плоская отвертки, торцевые головки на 8 и 10 мм, набор удлинителей и карданчик для удобного доступа к крепежу в труднодоступных местах. Также может пригодиться пластиковый съемник для декоративных панелей, чтобы не повредить пластик.
Как правильно отсоединить провода и разъемы перед снятием панели?
Сначала нужно отключить аккумулятор, чтобы исключить короткое замыкание. Затем аккуратно отсоединяются все разъемы от приборной панели и блоков управления. Разъемы фиксируются защелками, которые нужно слегка поддеть отверткой, не тянув провод напрямую. Важно запомнить расположение проводов или сделать пометки для последующей сборки.
С какими трудностями можно столкнуться при демонтаже торпеды на этой модели?
Чаще всего проблема возникает с крепежом в районе центральной консоли и воздуховодов. Некоторые болты находятся в ограниченном пространстве, что требует использования удлинителей и гибких карданчиков. Также есть риск сломать пластиковые фиксаторы панели, если пытаться снимать её силой, вместо того чтобы последовательно отсоединять защелки.
Нужно ли снимать рулевую колонку при демонтаже торпеды?
Полностью снимать рулевую колонку не требуется, но необходимо опустить её на нижнее положение и зафиксировать, чтобы освободить доступ к верхнему крепежу панели. В некоторых случаях удобнее слегка повернуть рулевое колесо, чтобы получить доступ к болтам вокруг приборной панели.
Как собрать торпеду обратно после снятия?
Сборка проводится в обратной последовательности: сначала устанавливаются все крепежные болты, затем подсоединяются разъемы и блоки управления. При установке панели важно проверить, чтобы все защелки вошли на место и не осталось щелей. После подключения аккумулятора проверяется работа приборов и кнопок, чтобы убедиться, что все подключено корректно.
Какие инструменты понадобятся для снятия торпеды на Kia Magentis 2005?
Для работы понадобятся крестовая и плоская отвертки, набор торцевых ключей, головки на 8, 10 и 12 мм, а также пластиковые лопатки для снятия обшивки. Кроме того, может пригодиться магнитный держатель для болтов и небольшая емкость, чтобы не потерять крепеж. Рекомендуется заранее подготовить чистую поверхность, на которую можно будет положить снятые элементы, чтобы не повредить их.
Какие трудности могут возникнуть при демонтаже торпеды своими руками?
Главная сложность — аккуратно отсоединить все элементы, не повредив пластиковые панели и электропроводку. Особенно чувствительны места крепления панели приборов и воздуховодов. Иногда болты под обшивкой трудно обнаружить, поэтому стоит тщательно осмотреть все углы и щели. Еще одна проблема — отсоединение разъемов электрооборудования, которые могут быть тугими. Если торпеда снимается впервые, лучше действовать медленно и проверять каждый шаг, чтобы потом собрать всё без трудностей.
