Крестовина карданного вала УАЗ обеспечивает передачу крутящего момента между коробкой передач и ведущим мостом при изменении угла наклона вала. Недостаточная смазка или использование неподходящей смазки приводят к ускоренному износу подшипников и появлению люфта, что выражается в вибрации и стуках при движении.
Для смазки рекомендуется использовать высококачественные литиевые или молибденсодержащие смазки с температурным диапазоном от −40°C до +120°C. Частота обслуживания стандартного узла составляет примерно каждые 10–15 тысяч километров пробега, но при эксплуатации в условиях бездорожья интервал следует сократить до 5–7 тысяч километров.
Процесс смазки включает снятие защитного колпачка, очистку крестовины от старой смазки и загрязнений, заполнение всех подшипников свежей смазкой и проверку вращения под нагрузкой. Особое внимание стоит уделять равномерному распределению смазки во всех подшипниках крестовины, чтобы исключить локальный перегрев и ускоренный износ.
Правильная смазка продлевает срок службы карданного вала, снижает риск поломки на ходу и обеспечивает стабильную работу трансмиссии. Несвоевременное обслуживание крестовины может привести к дорогостоящему ремонту, включая замену всего карданного вала.

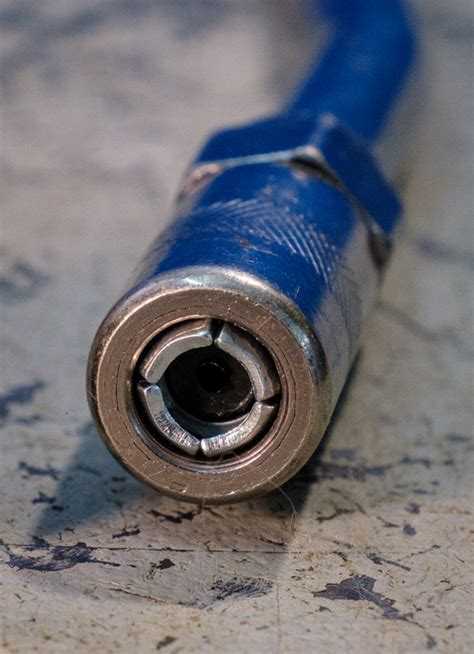

Необходимые инструменты и материалы для смазки крестовины
Для корректной смазки крестовины карданного вала на УАЗ требуется минимальный набор инструментов и расходных материалов, обеспечивающий безопасность и эффективность работ.
- Шприц для смазки с жесткой или гибкой насадкой, рассчитанный на высокое давление.
- Густая смазка для крестовин типа Литол-24 или аналогичная высокотемпературная смазка, устойчивая к влаге и пыли.
- Набор ключей и головок, позволяющий при необходимости снять карданный вал.
- Струбцины или фиксирующие ремни для надежной фиксации кардана при работе.
- Ветошь без ворса и ветошь с растворителем для очистки крестовины от старой смазки и грязи.
- Защитные перчатки и очки для работы с консистентными смазками и химическими очистителями.
- Приспособления для демонтажа стопорных колец, если крестовина имеет съемные крышки под смазку.
Наличие всех перечисленных инструментов и материалов гарантирует качественную обработку крестовины без повреждений деталей и обеспечивает долговечность карданного узла.
Подготовка автомобиля и карданного вала к обслуживанию
Установите УАЗ на ровную поверхность и зафиксируйте стояночный тормоз. Под автомобилем установите надежные подпорки под раму для безопасного доступа к карданному валу.
Снимите защитный кожух, если он присутствует. Осмотрите карданный вал на предмет механических повреждений, трещин на крестовинах и износа подвесных подшипников.
Очистите крестовины и шлицы от грязи, пыли и старой смазки с помощью ветоши и растворителя, пригодного для металлических деталей. Особое внимание уделите маслонаполненным участкам.
Проверьте подвижность карданного вала, аккуратно вращая его вручную. Обратите внимание на люфт в крестовинах и наличие посторонних звуков.
При необходимости ослабьте крепежные болты карданного вала для удобства доступа к смазочным точкам. Убедитесь, что все крепления готовы к последующей затяжке после обслуживания.
Как определить износ и состояние крестовины
Осмотрите сальники крестовины. Трещины, разрывы или подтёки смазки свидетельствуют о нарушении герметичности и необходимости замены детали. Сухие или забрызганные металлической стружкой сальники могут указывать на критический износ.
При вращении вала слушайте шумы. Скрипы, щелчки и металлическое трение внутри крестовины говорят о повреждении игольчатых подшипников. Здоровая крестовина вращается плавно, без посторонних звуков.
Для точной диагностики используйте смазочный шприц через пресс-маслёнку крестовины. Если смазка не выходит равномерно или появляются металлические частицы, это прямой сигнал износа подшипников.
Визуальный осмотр крестовины на снятом вале также позволяет выявить трещины, задиры и деформации шлицев. Любое повреждение делает дальнейшую эксплуатацию небезопасной.
Своевременная проверка и правильная оценка состояния крестовины предотвращают разрушение карданного вала и возможные поломки трансмиссии при движении. При обнаружении признаков износа лучше заменить крестовину полностью.
Выбор подходящей смазки для крестовины УАЗ
Для крестовины карданного вала УАЗ критично использовать смазку, обеспечивающую стабильное давление и защиту при высокой нагрузке и вибрациях. Рекомендуется применять литиевые или кальциевые многоциркуляционные смазки с температурным диапазоном от -40°C до +120°C.
Для стандартных условий эксплуатации подходят смазки типа Литол-24 или Солидол, обладающие высокой адгезией и влагостойкостью. В условиях повышенной влажности и грязевых дорог лучше использовать смазки с антикоррозийными присадками и повышенной водостойкостью.
Для узлов с интенсивной нагрузкой и высоким оборотом предпочтительны смазки с комплексными EP-присадками, такие как Mobilgrease XHP 222 или Shell Gadus S3 V220 2. Они уменьшают износ шипов и подшипников крестовины, продлевая срок службы узла.
При выборе смазки следует учитывать тип эксплуатации: внедорожная езда требует более густых и стойких к вымыванию составов, тогда как городская и трассовая эксплуатация допускает стандартные универсальные смазки.
Важно использовать только чистую смазку, избегать смешивания разных типов, чтобы не ухудшить защитные свойства. Для равномерного распределения смазки применяют пресс-шприц с наконечником, который обеспечивает попадание состава во все подшипники крестовины.
При регулярном обслуживании рекомендуется смазывать крестовину каждые 5–10 тыс. км пробега или после движения по грязи и воде, чтобы поддерживать защиту от коррозии и преждевременного износа.

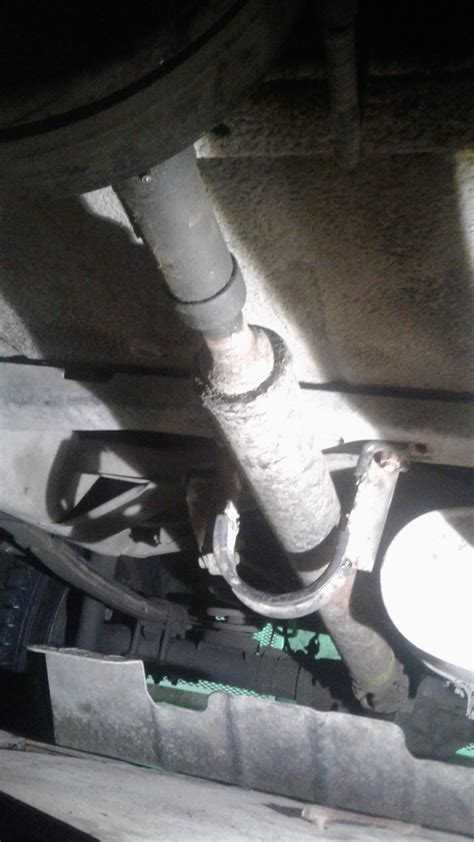

Последовательность смазки крестовины через пресс-масленку
Очистите крестовину и корпус карданного вала от грязи и старой смазки. Убедитесь, что крестовина надежно зафиксирована и не вращается свободно.
Подготовьте пресс-масленку с рекомендованной смазкой для УАЗ, например, литиевой или универсальной для карданных соединений. Проверяйте срок годности и консистенцию смазки.
Подсоедините наконечник пресс-масленки к каждой масленке крестовины. Нажимайте ручку или рычаг медленно, прокачивая смазку равномерно, пока из-под уплотнений не начнет выходить старая смазка. Это гарантирует полное заполнение подшипников крестовины.
Прокрутите карданный вал вручную на 90–180 градусов после каждой прокачки, чтобы смазка равномерно распределилась по всем подшипниковым иглам.
Повторите процесс для всех четырех точек смазки крестовины. Убедитесь, что каждая точка получает достаточное количество смазки, без пропусков.
Удалите излишки смазки с корпуса и окружающих деталей чистой тряпкой. Проверьте состояние уплотнений и надежность крепления крестовины после завершения смазки.

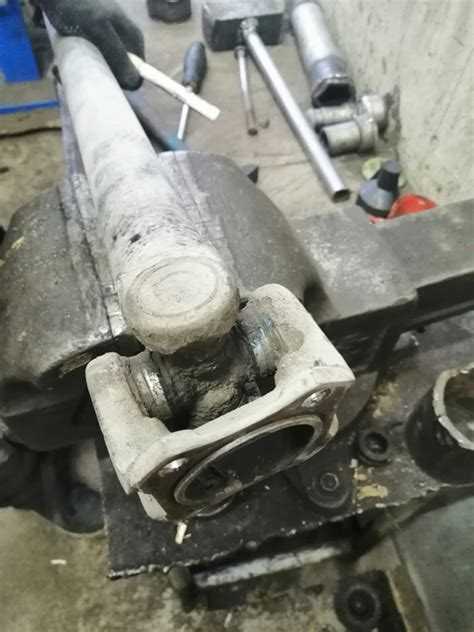

Методы проверки равномерности распределения смазки
После нанесения смазки на крестовину карданного вала важно убедиться, что она распределена равномерно по всем игольчатым подшипникам и поверхностям сочленения. Неполное смазывание приводит к ускоренному износу и повышенному люфту карданного вала.
Для проверки можно использовать следующие методы:
- Визуальный контроль. Проверить наличие смазки на всех четырех игольчатых подшипниках крестовины. Поверхность должна быть покрыта равномерным слоем без сухих участков.
- Вращение вала вручную. Аккуратно вращать карданный вал при установленной крестовине. При правильной смазке движение будет плавным, без заеданий и посторонних шумов. Неравномерное распределение смазки проявляется ощущением «заедания» на отдельных позициях.
- Нанесение контрольного маркера. На конце иглы или на поверхности подшипника можно оставить небольшую полоску цветной смазки. После нескольких оборотов вала полоска должна равномерно распределиться по всей рабочей поверхности подшипника.
- Использование давления пресс-масленки. При прокачке смазки через пресс-масленку следует убедиться, что каждая точка впрыска получает одинаковый объем смазочного материала. При необходимости повторить процедуру до полного заполнения подшипников.
- Проверка на следы подтекания. Излишек смазки может выдавливаться через зазоры крестовины. Равномерное появление небольших подтеков по всем углам указывает на равномерное распределение.
Регулярная проверка после обслуживания позволяет поддерживать ресурс крестовины и предотвращает преждевременный износ карданного вала.
Сборка и фиксация карданного вала после смазки
После распределения смазки необходимо установить крестовину в вилку карданного вала, ориентируя её так, чтобы все игольчатые подшипники располагались равномерно. При этом поверхности соединения должны быть чистыми и без следов старой смазки или грязи.
Закрутите болты крепления карданного вала крестовины с моментом 25–30 Н·м, контролируя их последовательность: сначала противоположные болты, затем оставшиеся. Это обеспечит равномерное прижатие и исключит перекосы.
После крепления проверьте свободный ход вала: вращение должно быть плавным, без заеданий и люфта. Если ощущается сопротивление или люфт, повторно проверьте положение крестовины и плотность затяжки болтов.
Фиксация резинометаллических подвесок и хомутов должна быть выполнена без чрезмерного давления, чтобы не деформировать вал. Особое внимание уделяется центровке вала между шлицевыми соединениями для предотвращения вибрации при движении.
При окончательной проверке вращайте вал вручную на полной длине хода кардана. Смазка должна равномерно распределяться внутри крестовины, а соединения оставаться плотными. Только после этого можно опускать автомобиль и приступать к эксплуатации.
Регулярность обслуживания и признаки необходимости повторной смазки
Для крестовины карданного вала УАЗ рекомендуется проводить смазку каждые 10–15 тысяч километров пробега или каждые 12 месяцев, в зависимости от того, что наступит раньше. В условиях эксплуатации с повышенной пылью, влагой или частыми перепадами температур интервал сокращается до 5–7 тысяч километров.
Признаки необходимости повторной смазки включают появление стуков или вибраций при движении, трудность вращения карданного вала при ручной проверке, а также сухой или изношенный вид смазки на крестовине. Визуальный осмотр через пресс-масленку показывает недостаток смазки, если при прокачке она не выходит равномерно через все сёдла подшипников.
Дополнительно к стандартной периодичности следует проводить внеплановую смазку после форсированных условий эксплуатации: пересечённая местность с грязью и водой, буксировка при полной загрузке, интенсивные поездки по бездорожью. Игнорирование этих признаков приводит к ускоренному износу подшипников и повышенному люфту карданного вала.
Регулярное обслуживание требует контроля и поддержания достаточного объёма смазки. После каждой прокачки следует убедиться, что смазка равномерно распределена по всем игольчатым подшипникам крестовины, чтобы исключить локальный перегрев и преждевременный износ.
Вопрос-ответ:
Как часто нужно смазывать крестовину карданного вала на УАЗ?
Для стандартной эксплуатации УАЗ рекомендуется проверять и смазывать крестовину каждые 10-15 тысяч километров пробега. Если автомобиль часто используется по бездорожью или в условиях повышенной влажности и пыли, интервал сокращается до 5-7 тысяч километров. Регулярная смазка предотвращает износ подшипников и уменьшает риск вибраций и посторонних шумов при движении.
Какие признаки указывают на то, что крестовина нуждается в повторной смазке?
Основные признаки: появление стука или дребезжания при движении, особенно при ускорении или торможении, повышенная вибрация карданного вала, сухой или затруднённый поворот карданной вилки. Визуально можно заметить сухие или потемневшие подшипники при разборке. Игнорирование этих симптомов приводит к ускоренному износу деталей и возможной поломке в дороге.
Какая смазка подходит для крестовины карданного вала УАЗ?
Для крестовины используют густую литиевую или графитовую смазку с рабочей температурой до 120–150°C. Важно, чтобы смазка сохраняла вязкость при низких температурах, не вымывалась водой и обеспечивала равномерное распределение внутри подшипников. Некоторые владельцы применяют универсальные смазки для карданов, но проверка характеристик по каталогу автомобиля гарантирует наилучший результат.
Как правильно распределить смазку внутри крестовины через пресс-масленку?
Сначала необходимо очистить область вокруг пресс-масленки, чтобы не занести грязь внутрь. Затем вставляется смазочный шприц, и смазка под давлением прокачивается до появления её из всех рабочих зон крестовины. Важно контролировать, чтобы не было излишка, который может вытекать наружу, и убедиться, что подшипники получили равномерное покрытие. После процедуры карданный вал проверяют на вращение и отсутствие люфта.
Можно ли смазывать крестовину без снятия карданного вала с автомобиля?
В большинстве случаев смазку можно нанести без демонтажа вала, используя шприц и доступ к пресс-масленкам. Однако для полного контроля и проверки состояния подшипников иногда требуется снять вал. Это позволяет очистить крестовину от старой смазки и грязи, убедиться в отсутствии износа и обеспечить более равномерное распределение новой смазки. Решение зависит от состояния узла и возможности доступа к смазочным точкам.
Как понять, что крестовина карданного вала на УАЗ нуждается в смазке?
Существуют несколько признаков, указывающих на необходимость смазки крестовины. Во-первых, при движении автомобиля могут появляться посторонние звуки — скрип или стук в районе карданного вала. Во-вторых, люфт или вибрация в трансмиссии при ускорении и переключении передач также говорят о недостаточной смазке. Третий показатель — визуальная проверка: если через пресс-масленку смазка не выходит или выглядит засохшей и грязной, крестовина требует обслуживания. Игнорирование этих признаков ускоряет износ подшипников и шлицев, что ведет к дорогостоящему ремонту.
