На УАЗ Буханка с инжекторным двигателем спидометр напрямую связан с электронным блоком управления и механическим приводом. Любая попытка изменения показаний требует точного понимания работы датчиков скорости и цифрового счётчика километража. Несоблюдение порядка действий может привести к поломке приборной панели или нарушению работы ЭБУ.
Перед началом работы необходимо проверить модель установленного спидометра: цифровой или с электронным датчиком. Для большинства инжекторных версий используется комбинация механического и электронного сигнала, что требует применения специального контроллера или программного обеспечения для корректного изменения показаний. Также потребуется набор инструментов: крестовая и плоская отвёртки, ключи на 10 и 13 мм, изолента и защитные перчатки.
Безопасность при работе с электроникой автомобиля критична. Рекомендуется отключить аккумулятор, чтобы исключить риск короткого замыкания и повреждения электронного блока управления. При демонтаже спидометра нужно аккуратно извлекать прибор, избегая давления на шлейфы и разъёмы, так как они чувствительны к механическим воздействиям и легко повреждаются.
Дальнейшие шаги требуют точного соблюдения инструкций для корректной смотки пробега. В статье представлен пошаговый метод с конкретными указаниями, включающий демонтаж панели, работу с электронными компонентами и проверку правильности изменения показаний на тестовом пробеге.
Подготовка инструментов и диагностика спидометра
Перед началом любых действий со спидометром УАЗ Буханка инжектор необходимо подготовить набор инструментов и выполнить проверку состояния узла. Для разборки потребуется крестовая и плоская отвертки, набор головок на 8 и 10 мм, пинцет или тонкие пассатижи, мультиметр, а также диагностический адаптер OBD-II для проверки электронного сигнала.
Первым шагом следует обесточить систему – снять клемму с аккумулятора, чтобы исключить короткое замыкание. Далее снимается пластиковая облицовка приборной панели и отсоединяется колодка питания спидометра. Повреждения контактов или следы окисления устраняются зачисткой и обработкой контактным спреем.

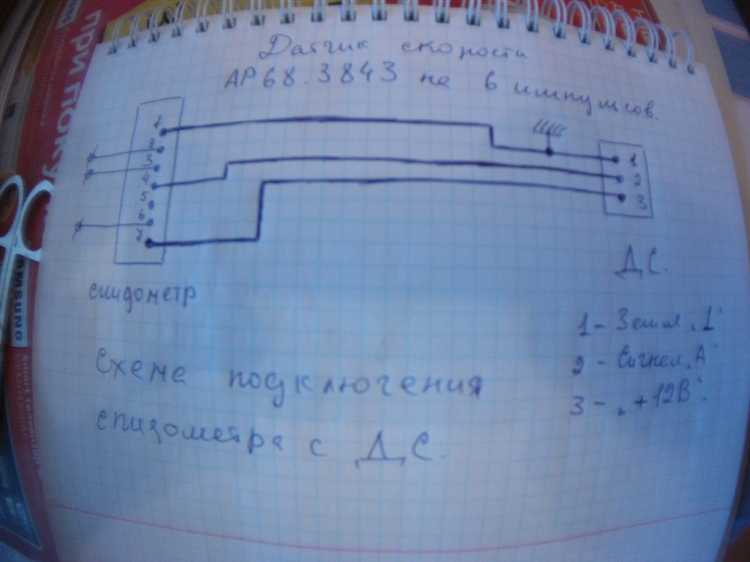

Для проверки исправности электронного датчика скорости используется мультиметр. Щупы подключаются к выходным контактам датчика, и при вращении колеса на приборе должно появляться переменное напряжение в пределах 0,5–2 В. Если сигнал отсутствует, датчик подлежит замене. При наличии адаптера OBD-II можно считать ошибки, связанные с системой измерения скорости, и определить, поступает ли сигнал на ЭБУ.
После проверки электрической части оценивается механическая часть – состояние тросика, фиксация разъема и плотность посадки спидометра в панели. Люфт, заедания или следы износа указывают на необходимость ремонта или замены отдельных элементов. Только после завершения диагностики можно переходить к корректировке показаний одометра.
Отключение аккумулятора и снятие панели приборов
Перед началом работ необходимо полностью обесточить электрическую систему автомобиля. Для этого отсоединяют минусовую клемму аккумулятора, чтобы исключить короткое замыкание и повреждение электронных компонентов. Контактную площадку клеммы очищают от окислов и временно изолируют от корпуса автомобиля.
После отключения питания можно приступать к разборке панели приборов. Сначала снимают облицовку рулевой колонки, откручивая крепежные саморезы по периметру. Далее аккуратно поддевают декоративную рамку панели тонкой пластиковой лопаткой, чтобы не повредить защелки. После снятия рамки открывается доступ к основным крепежным винтам панели приборов.
Винты выкручивают крестовой отверткой, фиксируя положение каждого крепежного элемента, чтобы при обратной установке избежать перекосов. Затем панель аккуратно вытягивают на себя, при этом важно не дергать – за ней расположены жгуты проводов и разъемы датчиков. Разъемы отсоединяют по одному, фиксируя порядок подключения при помощи маркировки или фотографий.
После полного отсоединения разъемов панель можно вынуть из посадочного места и положить на мягкую поверхность. Это обеспечит доступ к спидометру и проводке, связанной с его работой. Все крепления и элементы панели рекомендуется хранить в отдельной емкости, чтобы избежать потери при последующей сборке.

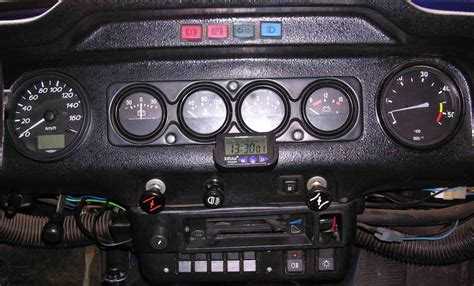

Демонтаж спидометра с приборной панели
Перед снятием спидометра необходимо полностью обесточить систему, отсоединив клемму аккумулятора. После этого можно приступать к разборке панели приборов. Для удобства стоит подготовить тонкую крестовую отвертку, набор головок и пластиковую лопатку для снятия облицовки без повреждений.
Сначала аккуратно снимается декоративная накладка панели. Она фиксируется защелками и несколькими винтами, расположенными по периметру. После удаления накладки открывается доступ к креплениям спидометра. Обычно прибор удерживается четырьмя винтами, расположенными по углам корпуса.
Открутив крепеж, спидометр следует слегка выдвинуть вперед, чтобы получить доступ к разъемам. К разъему проводки подключен фиксатор, который нужно отжать тонкой отверткой. При демонтаже нельзя тянуть за провода – только за корпус разъема. После отсоединения разъема прибор можно полностью вынуть из посадочного места.
Если в автомобиле установлена инжекторная версия панели, к спидометру может подходить дополнительный сигнальный провод от ЭБУ. Его также необходимо аккуратно отсоединить, не деформируя контактные площадки. Все снятые винты и детали рекомендуется сложить отдельно, чтобы избежать путаницы при обратной сборке.
Снятие защитного корпуса и отсоединение тросика
После демонтажа панели приборов необходимо снять защитный корпус спидометра, чтобы получить доступ к тросику. Работу удобнее выполнять при хорошем освещении, используя короткую крестовую отвертку и пластиковую лопатку для поддевания корпуса.
Корпус удерживается винтами по периметру панели. Обычно установлено четыре винта: два сверху и два снизу. Их следует выкручивать равномерно, без перекосов, чтобы не деформировать пластиковые направляющие. После откручивания корпус аккуратно вытягивается на себя, придерживая его за боковые части. Если корпус не отходит, нужно проверить наличие скрытых защёлок.
Доступ к тросику спидометра открывается после снятия корпуса. Соединение троса с механизмом может быть выполнено в виде прижимной гайки или защёлки. В первом случае гайку откручивают вручную, удерживая трос у основания. Если стоит защёлка – её нужно сжать пальцами по бокам и потянуть трос назад до характерного щелчка.
- Перед отсоединением желательно зафиксировать текущее положение тросика, чтобы при установке не изменить угол изгиба.
- После снятия проверить состояние наконечника и оплётки. Изношенный трос вызывает рывки стрелки и шум при движении.
- Место подключения временно закрыть мягкой тканью, чтобы исключить попадание пыли и мелких частиц.
После отсоединения троса можно переходить к разборке внутреннего механизма спидометра или проведению корректировки показаний.
Механическая корректировка показаний спидометра
Механическая корректировка выполняется после разборки корпуса и извлечения счетного узла. Все действия требуют аккуратности, чтобы не повредить зубчатые передачи и оси вращения барабанов.
- Снять заднюю крышку корпуса, открутив крепежные винты крестовой отверткой. Следить, чтобы не потерять мелкие детали.
- Осторожно извлечь узел одометра. Для этого отжать фиксирующую пружину и сдвинуть ось с числовыми барабанами в сторону.
- Зафиксировать крайний барабан и повернуть соседние до нужного значения пробега. Перемещение каждого колеса должно происходить поочередно, чтобы не сбить синхронизацию.
- После установки требуемого значения вернуть ось на место, убедиться, что все барабаны вращаются равномерно, без заеданий.
- Проверить работу механизма, вращая входной вал вручную. Цифры должны последовательно меняться без перескоков и смещения.
- Собрать корпус и зафиксировать крышку. Перед установкой на панель провести финальную проверку, чтобы исключить люфты.
Рекомендуется нанести минимальное количество смазки на ось барабанов и шестерни. Использовать только силиконовую или тефлоновую смазку без примесей. Излишки удалить, чтобы избежать загрязнения контактных поверхностей.
Все действия выполнять на чистой поверхности, при хорошем освещении. Попадание пыли или мелких частиц внутрь счетного механизма приведет к неправильному ходу показаний.
Сборка спидометра и проверка тросика
Перед установкой убедись, что корпус прибора и стекло очищены от пыли и следов смазки. Механизм спидометра должен вращаться свободно, без заеданий и рывков. При необходимости нанеси небольшое количество силиконовой смазки на подвижные части вала и муфты, избегая попадания на шкалу и стрелку.
Вставь механизм в корпус и зафиксируй его штатными винтами. Убедись, что стрелка спидометра не касается стекла и свободно возвращается в исходное положение при легком касании. После фиксации установи заднюю крышку и затяни крепёжные элементы крестовой отвёрткой без чрезмерного усилия, чтобы не повредить пластиковые выступы.
Перед подключением тросика проверь состояние его внутреннего сердечника. Он должен быть ровным, без следов износа и перегибов. При вращении вручную сердечник должен легко двигаться внутри оболочки. Если чувствуется заедание или скрип, трос заменяется либо очищается и смазывается графитовой пастой.
Подключи трос к спидометру и зафиксируй гайку до упора, избегая перекоса резьбы. После этого вращай другой конец троса рукой – стрелка прибора должна плавно подниматься. Если движение рывками или отсутствует реакция, проверь правильность установки и зацепления наконечников. Заверши сборку, установив панель приборов и подключив аккумулятор для проверки работы спидометра при включённом зажигании.

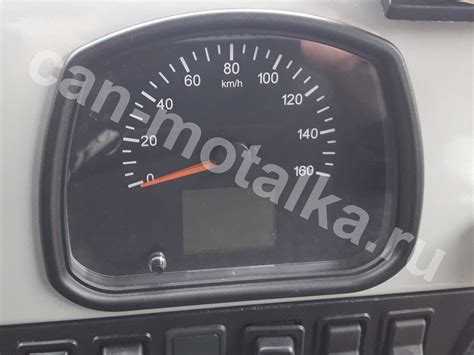

Установка спидометра обратно на панель
Перед установкой проверь состояние резинового уплотнителя корпуса спидометра. Если он растрескался или потерял форму, замени его, чтобы исключить вибрацию и попадание пыли в приборную панель.
Вставь спидометр в посадочное отверстие панели, совместив направляющие. Прижимай прибор равномерно, чтобы не деформировать крепления. Закрепи спидометр винтами, затягивая их крест-накрест без чрезмерного усилия. Это предотвратит перекос корпуса и повреждение пластиковых фиксаторов.
Подключи трос спидометра, убедившись, что квадратный наконечник точно входит в гнездо привода. Поверни барашек или фиксатор до упора, чтобы исключить люфт. Проверь, чтобы трос шел без изгибов и не прикасался к движущимся элементам под панелью.
Подсоедини колодку питания подсветки и контрольных ламп. После этого подключи аккумулятор и включи зажигание. Контрольная проверка – загорание подсветки и движение стрелки при вращении тросика вручную. Если показания стабильные, можно окончательно закрепить декоративную рамку панели и вернуть остальные элементы на место.
Проверка точности показаний и тест-драйв
После установки спидометра важно убедиться в правильности показаний. Для этого подключите диагностический сканер к автомобилю и проверьте фактическую скорость, отображаемую на приборе, при движении на ровной дороге. Сравните показания с GPS или внешним спидометром.
Начните тест-драйв с низкой скорости до 40 км/ч на прямом участке. Убедитесь, что стрелка реагирует плавно и без рывков. Далее увеличьте скорость до 60–80 км/ч, фиксируя соответствие показаний спидометра и реальной скорости. Любые отклонения более 5% требуют повторной проверки соединения тросика или механизма спидометра.
Особое внимание уделите ускорениям и торможениям. Стрелка должна мгновенно реагировать на изменение скорости без запаздывания. Если наблюдаются скачки, проверьте смазку внутри механизма и натяжение тросика.
После завершения тест-драйва осмотрите место крепления спидометра на панели. Убедитесь в отсутствии люфтов и надежности фиксации. При необходимости подтяните крепежные элементы, чтобы избежать смещения во время эксплуатации.
Вопрос-ответ:
Можно ли сматывать спидометр УАЗ Буханка инжектор без снятия приборной панели?
Теоретически частичная корректировка показаний возможна через трос спидометра, но точность будет низкой. Для стабильного результата спидометр нужно снять, чтобы получить доступ к механизму и одометрическим шестерням. Работа с приборной панелью снижает риск повреждения тросика и самого спидометра.
Как проверить точность показаний после смотки спидометра?
После сборки спидометра лучше провести тест-драйв на ровной дороге с фиксированным расстоянием, сравнивая показания с GPS-устройством или известной длиной маршрута. Разница в пределах 2–3 км на 100 км считается нормальной. Если отклонение больше, нужно проверить тросик и шестерни на износ или повреждения.
Какие инструменты понадобятся для смотки спидометра на УАЗ Буханка инжектор?
Для работы обычно используют крестовую и плоскую отвертки, головки на 8–10 мм для креплений, тонкие плоскогубцы и мягкую тряпку для защиты панели. Иногда нужен тонкий пинцет для регулировки шестеренок внутри спидометра. Использование только этих инструментов минимизирует риск повреждений.
Сколько времени занимает полный процесс смотки и проверки спидометра?
Среднее время работы варьируется от 1,5 до 3 часов в зависимости от опыта. Сначала снимается панель, затем корпус спидометра и трос, производится регулировка одометра, сборка и тест-драйв. На практике аккуратная работа с инструментами и проверка всех соединений занимают большую часть времени.
Что делать, если после смотки спидометр снова показывает неправильные значения?
Сначала проверяют целостность тросика и соединений с коробкой передач. Часто проблема возникает из-за изношенных шестерен или слабого натяжения тросика. Если механическая часть исправна, проверяют правильность установки стрелки и фиксаторов одометра. При необходимости повторяют регулировку или заменяют поврежденные элементы.
Можно ли уменьшить пробег на спидометре УАЗ Буханка инжектор самостоятельно без специализированного оборудования?
Да, это возможно, но требует аккуратного подхода и понимания механики спидометра. На УАЗ Буханка инжектор спидометр механический, и его показания напрямую зависят от тросика и внутреннего механизма. Для корректировки нужно демонтировать прибор с панели, снять защитный корпус, аккуратно раскрутить винтовой счетчик и провернуть его на нужное количество километров. После этого собирают прибор обратно и проверяют точность показаний на короткой пробной поездке. Любые действия нужно выполнять осторожно, чтобы не повредить шестерни и тросик.
Как проверить, что спидометр после смотки показывает точный пробег на УАЗ Буханка инжектор?
После корректировки пробега спидометр необходимо протестировать на дороге с известной дистанцией. Оптимально использовать маршрут с километровыми отметками или стационарный участок с точным измерением. Устанавливают автомобиль на нулевое значение спидометра, проезжают участок и сравнивают показания прибора с фактической дистанцией. Если есть расхождения, их корректируют механическим способом, постепенно доводя спидометр до нужного результата. Также рекомендуется проверить работу тросика — он должен быть без перекосов и заеданий, чтобы показания были стабильными.
