Извлечение подшипника из коленвала на УАЗ требует точности и понимания конструкции двигателя. Этот элемент устанавливается в задней части коленчатого вала и обеспечивает центровку первичного вала коробки передач. Со временем подшипник изнашивается, появляются люфт, шум или вибрация при работе трансмиссии, и его необходимо заменить. Ошибка на этапе демонтажа может привести к повреждению посадочного места или самого коленвала.
Перед началом работы важно определить тип установленного подшипника. На большинстве моделей УАЗ используется втулочный или роликовый подшипник, запрессованный с натягом. Для его извлечения применяют механические или инерционные съемники, а при отсутствии специального инструмента – подручные методы с использованием подходящей оправки и нагрева. Главное – не допустить перекоса и не повредить посадочную поверхность.
Работу выполняют на демонтированном двигателе или при снятой коробке передач. Место вокруг коленвала очищают от масла и загрязнений, чтобы исключить попадание абразива внутрь. Рекомендуется заранее подготовить новый подшипник, убедиться в его соответствии по размерам и смазке. Такой подход позволит провести замену быстро и без риска для деталей двигателя.
Подготовка инструментов и рабочего места для снятия подшипника
Перед извлечением подшипника необходимо подготовить набор инструментов, обеспечивающий точность и безопасность работы. Понадобятся: съемник внутреннего подшипника с регулируемыми лапами, молоток с мягким бойком, набор выколоток разного диаметра, газовая горелка или промышленный фен для прогрева посадочного места, а также проникающая смазка типа WD-40. Для защиты деталей следует использовать латунные или алюминиевые проставки.
Рабочее место должно быть чистым и хорошо освещенным. Поверхность верстака застилают плотной тканью или резиновым ковриком, чтобы исключить повреждения деталей при случайном падении. Все инструменты размещают на расстоянии вытянутой руки, чтобы не отвлекаться во время демонтажа. Наличие тисков с мягкими губками позволит надежно зафиксировать коленвал без риска его деформации.
Перед началом работы коленвал рекомендуется тщательно очистить от масла и грязи, чтобы предотвратить попадание абразива внутрь посадочного гнезда. Особое внимание уделяют вентиляции помещения, особенно при использовании нагрева. Рабочие перчатки и защитные очки обязательны – при снятии подшипника возможно резкое высвобождение усилия или разлет мелких частиц металла.

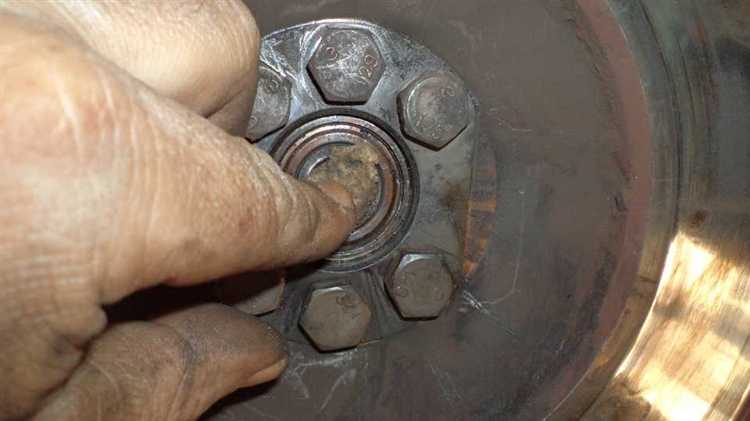

Определение типа и состояния подшипника в коленвале УАЗ
Перед демонтажем необходимо точно определить, какой тип подшипника установлен в коленвале. На разных модификациях УАЗ (например, УМЗ-421, ЗМЗ-409, старые версии с двигателем УМЗ-417) применяются различные варианты – от шариковых закрытых подшипников до игольчатых втулок с прессовой посадкой. Неправильная идентификация приведёт к ошибочному выбору инструмента и может повредить посадочное место.
Определение типа подшипника выполняется визуально и по маркировке:

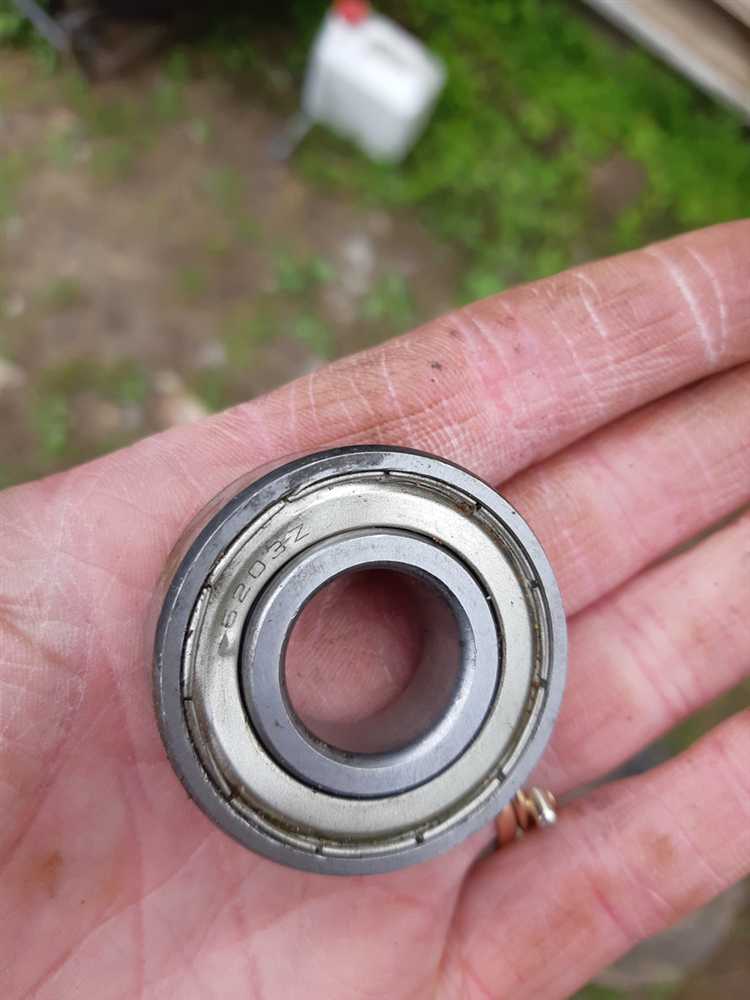

- На наружной обойме обычно выбита серия, например «6202» или «6203», что указывает на диаметр вала и внутреннюю конструкцию.
- Если маркировка отсутствует из-за износа или загрязнения, измеряют внутренний и внешний диаметр с помощью штангенциркуля, сверяя данные с каталогом деталей УАЗ.
- В старых версиях УАЗ встречаются втулки из бронзы – при проверке они не имеют подвижных тел качения и требуют иного метода извлечения.
Состояние подшипника оценивают по ряду признаков:
- Проверить свободное вращение – подшипник не должен заедать, шуметь или иметь люфт.
- Осмотреть внутреннюю поверхность на наличие выработки, потемнений или следов перегрева.
- При наличии ржавчины или металлической стружки в посадочном отверстии следует проверить и сам коленвал – возможно, повреждено посадочное место или была недостаточная смазка.
Если подшипник вращается туго, имеет люфт более 0,05 мм или следы деформации, его необходимо заменить. Даже небольшие дефекты приводят к вибрациям, ускоренному износу коленвала и проблемам с запуском двигателя.
Определив тип и степень износа, можно выбрать подходящий инструмент для снятия – съёмник, обратный молоток или нагрев с последующим охлаждением вала. Это позволит провести демонтаж без повреждения посадочных поверхностей.
Способы демонтажа подшипника без съёмника
Когда специализированного съёмника нет под рукой, подшипник из коленвала УАЗ можно извлечь несколькими проверенными способами, не повреждая посадочное место. Каждый метод требует аккуратности и правильного подбора инструментов.
- С использованием болта и шайбы. Внутреннюю полость подшипника заполняют густой смазкой, вставляют в отверстие болт с плотно подходящей шайбой и несколькими ударами молотка по болту создают давление, выталкивающее подшипник из посадки. Этот способ эффективен, если подшипник не прикипел к валу.
- Метод с мокрой бумагой или хлебным мякишем. Отверстие заполняют размоченной бумагой или хлебом, затем вставляют подходящий металлический стержень и наносят удары. Давление от уплотнённой массы постепенно выталкивает подшипник. Пригоден для снятия направляющих втулок и мелких подшипников.
- Нагрев картерной зоны. При наличии доступа можно аккуратно прогреть место посадки подшипника промышленным феном или паяльной лампой. Металл расширяется, и подшипник ослабляет сцепление с гнездом. После этого его извлекают с помощью пассатижей или лёгких ударов через проставку.
- Выбивание через внутреннюю обойму. Если конструкция позволяет, внутрь подшипника вставляют подходящий по диаметру бородок и равномерно выбивают его по окружности. Удары наносят через латунную или алюминиевую проставку, чтобы не повредить вал.
- Самодельный обратный молоток. Из куска шпильки, пары гаек и металлической шайбы можно сделать простейший инструмент. Резьбовой конец вкручивается в внутреннюю обойму подшипника, а перемещающаяся по оси шайба с инерцией выдёргивает его наружу при резких движениях.
Перед началом демонтажа важно очистить вал от грязи и ржавчины, чтобы не поцарапать посадочную поверхность. После снятия необходимо проверить состояние гнезда – отсутствие задиров и деформаций гарантирует правильную установку нового подшипника.

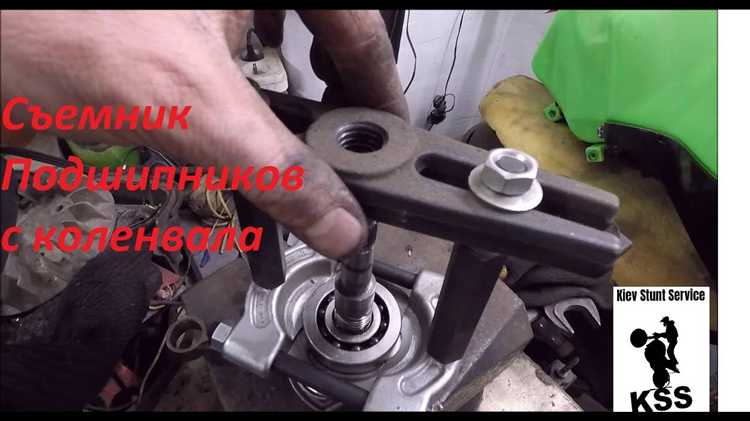

Использование съёмника для аккуратного извлечения подшипника
Съёмник позволяет снять подшипник из коленвала УАЗ без повреждения посадочного гнезда и вала. Для этой операции применяют внутренние съёмники с разжимными лапками или инерционные модели с ударным обратным молотком. Подбор инструмента зависит от диаметра внутренней обоймы подшипника и глубины его посадки.
Перед установкой съёмника необходимо очистить зону вокруг подшипника от грязи и смазки, чтобы исключить перекос инструмента. Лапки съёмника вводят внутрь подшипника и равномерно разводят, добиваясь плотного зацепления за внутреннюю обойму. Важно проверить, чтобы усилие распределялось симметрично – это предотвращает перекос и заклинивание.
Извлечение выполняют плавным вращением винта съёмника или последовательными лёгкими ударами по обратному молотку, в зависимости от конструкции инструмента. Недопустимо применять рывки или чрезмерное усилие – это может повредить стенки посадочного отверстия коленвала. Если подшипник прикипел, допустимо предварительно нагреть область посадки до 80–100 °C феном или газовой горелкой, избегая перегрева металла.
После снятия подшипника следует очистить гнездо от остатков смазки и проверить отсутствие задиров. Поверхность должна быть гладкой и чистой, без следов деформации. Только при соблюдении этих условий новый подшипник обеспечит правильную центровку и долговечную работу узла.
Нагрев и охлаждение как вспомогательные методы снятия подшипника
Термическое воздействие используется, когда подшипник плотно посажен на шейку коленвала и не поддаётся механическому съёму. Нагрев расширяет внутреннее кольцо подшипника, снижая силу посадки и позволяя аккуратно извлечь деталь без повреждения посадочного места.
Для локального нагрева применяют строительный фен или газовую горелку с тонким пламенем. Температура должна быть в пределах 80–100 °C – этого достаточно, чтобы металл расширился, но не потерял прочность. Нагрев ведут равномерно по окружности, избегая перегрева в одной точке. После этого подшипник обычно легко сходит с вала при лёгких ударах через медную проставку.
Если доступ к подшипнику ограничен, можно использовать обратный приём – охлаждение. Вал помещают в морозильную камеру на 1–2 часа, затем быстро извлекают и приступают к демонтажу. Металл коленвала сжимается, ослабляя натяг между поверхностями. Этот способ особенно эффективен при работе с алюминиевыми корпусами, где нагрев нежелателен.
Для сложных случаев комбинируют оба метода: нагревают подшипник и одновременно охлаждают вал, что даёт максимально выраженный эффект разности температур. Главное – действовать быстро, так как металл выравнивает температуру за считаные минуты.
После снятия подшипника следует очистить посадочное место и проверить отсутствие деформаций, поскольку термические методы требуют аккуратности и контроля температуры на всех этапах.
Очистка и осмотр посадочного места после снятия подшипника
После извлечения подшипника важно полностью очистить посадочное место от остатков смазки, нагара и металлической стружки. Используйте ветошь без ворса, пропитанную растворителем типа керосина или ацетона, чтобы удалить загрязнения с поверхности коленвала и его гнезда. Нельзя применять абразивные материалы, способные повредить посадочную поверхность.
Для удаления стойких загрязнений допускается аккуратное использование медной или латунной щётки с мягкой проволокой. После этого посадочное место следует протереть сухой чистой ветошью и продувкой сжатым воздухом, чтобы исключить попадание мелких частиц внутрь подшипниковой втулки.
Осмотр поверхности должен включать проверку на наличие задиров, трещин, выработки и следов коррозии. Особое внимание уделяйте кромкам гнезда: любые неровности могут привести к перекосу нового подшипника и ускоренному износу. При обнаружении малозаметных задиров допустимо аккуратное удаление острых кромок надфилем или мелкой шлифовкой с последующей очисткой.
Контроль размеров проводится штангенциркулем или микрометром: диаметр посадочного места должен соответствовать заводским допускам. Любое отклонение может потребовать притирки или замены коленвала. После всех процедур посадочная поверхность должна быть гладкой, чистой и сухой перед установкой нового подшипника.
Установка нового подшипника и проверка его посадки
Перед установкой убедитесь, что посадочное место полностью очищено от старого смазочного слоя, стружки и загрязнений. Используйте ацетон или обезжириватель, после чего тщательно протрите сухой ветошью.
Выберите подшипник строго по маркировке, указанной для конкретного коленвала УАЗ. Неправильный размер приведет к преждевременному износу или заклиниванию.
Для установки используйте пресс или специализированный съемник с равномерным давлением. Подшипник следует подавать строго перпендикулярно к оси вала, чтобы избежать перекоса.
Если нет пресса, нагрейте корпус до температуры 60–70 °C, а подшипник охладите в морозильной камере до −10 °C. Разница температур облегчит посадку без повреждений.
После установки проверьте осевое и радиальное биение подшипника. Вал должен вращаться свободно, без люфта и заеданий. Для контроля можно использовать индикатор часового типа или пальцевой метод с легким вращением.
Нанесите тонкий слой высокотемпературной смазки на наружную и внутреннюю обойму подшипника перед сборкой элементов двигателя. Это обеспечит плавный ход и защиту от раннего износа.
Заключительная проверка – визуальный осмотр и легкое постукивание молотком через деревянную вставку. Подшипник должен сидеть плотно, без смещений и зазоров.
Вопрос-ответ:
Какие признаки указывают на необходимость замены подшипника коленвала УАЗ?
Основные признаки износа подшипника включают посторонний металлический шум при вращении двигателя, вибрации на холостом ходу и повышенный люфт коленвала. Также можно заметить подтёки масла в области подшипника или его заметное нагревание после работы двигателя. Проверка состояния проводится визуально и с помощью измерения люфта, при этом важно оценивать как внешний, так и внутренний слой подшипника.
Можно ли извлечь подшипник из коленвала без специального съёмника?
Да, извлечение возможно, но требует аккуратности и точного подбора инструментов. Чаще всего используют комбинацию нагрева корпуса подшипника и охлаждения самого подшипника, что создаёт зазор для аккуратного выбивания. Важно контролировать равномерность приложения силы, чтобы не повредить коленвал. Для этого применяют деревянные или бронзовые оправки и молоток, избегая контакта с острыми металлическими кромками.
Как подготовить посадочное место под новый подшипник после снятия старого?
После извлечения подшипника необходимо тщательно очистить посадочное место от нагара, металлической стружки и остатков старого масла. Для осмотра применяют фонарик и увеличительное стекло: поверхность должна быть ровной, без задиров и трещин. При необходимости используют мелкозернистую шлифовальную пасту или надфиль для выравнивания, после чего деталь промывают обезжиривателем и просушивают.
Как правильно установить новый подшипник в коленвал УАЗ?
Установка нового подшипника выполняется с точной центровкой на посадочное место. Подшипник рекомендуется слегка нагреть до температуры около 80–100 °C, чтобы увеличить диаметр внутреннего кольца, а посадочное место оставить комнатной температуры. Используется оправка, подходящая по диаметру, чтобы при запрессовке сила воздействовала только на наружное кольцо. После установки проверяют свободное вращение коленвала и отсутствие люфта.
Какие ошибки чаще всего совершают при снятии подшипника коленвала и как их избежать?
Наиболее распространённые ошибки — это использование чрезмерной силы, удары по внутреннему кольцу подшипника и пренебрежение очисткой посадочного места. Всё это может привести к повреждению коленвала или посадочного места, что осложнит установку нового подшипника. Чтобы избежать проблем, нужно применять равномерное давление, использовать подходящие оправки и контролировать температуру подшипника и корпуса, а также тщательно очищать поверхность перед монтажом.
Какие инструменты понадобятся для снятия подшипника из коленвала УАЗ?
Для работы потребуются специальные приспособления и стандартный набор инструментов. Основной инструмент — съемник подшипников с регулировкой захвата, позволяющий равномерно извлечь подшипник без повреждений. Также пригодятся молоток с мягкой насадкой, оправки для запрессовки нового подшипника, отвертки, набор ключей и очиститель для обезжиривания посадочного места. Важно подготовить устойчивый верстак и надежные подставки для фиксации коленвала, чтобы избежать его смещения при демонтаже.
Можно ли снять подшипник без съёмника и как это сделать безопасно?
Да, снять подшипник без специального съёмника возможно, но метод требует аккуратности. Один из способов — прогрев подшипника и охлаждение коленвала для разницы теплового расширения, после чего можно аккуратно выбить подшипник через отверстие молотком и подходящей оправкой. Другой метод — использование стального прута, равномерно ударяя по внутреннему кольцу, чтобы подшипник постепенно вышел. При этом нужно защищать поверхность коленвала и не допускать перекосов, чтобы не деформировать посадочное место.
