Как сделать штриховку в автокаде

Штриховка в AutoCAD применяется для визуального обозначения различных материалов и областей на чертеже. Она позволяет выделять поверхности, упрощать восприятие структуры объекта и передавать точные инженерные данные. Для корректного отображения важно выбирать соответствующий тип узора и масштаб, который совпадает с размером элементов чертежа.

Выбор типа штриховки зависит от конкретной задачи. AutoCAD предлагает стандартные узоры, такие как ANSI, ISO, ARIS и пользовательские паттерны. Например, для обозначения бетона используют штриховку с пересекающимися линиями под углом 45°, а для древесины – линейные диагональные линии с разной плотностью. Правильный подбор узора облегчает чтение чертежа другими специалистами.

Настройка масштаба и ориентации напрямую влияет на точность и читаемость. Для мелких деталей масштаб следует уменьшить, чтобы линии штриховки не сливались, а крупные поверхности требуют увеличенного масштаба. Также рекомендуется корректировать угол наклона линий, чтобы подчеркнуть направление материала или структурные особенности объекта.

Создание пользовательской штриховки позволяет адаптировать чертеж под специфические требования проекта. Для этого используют файл PAT с описанием линии и интервала. Включение пользовательских паттернов расширяет стандартные возможности AutoCAD и облегчает стандартизацию документов для различных отраслей, включая строительство, машиностроение и архитектуру.

Использование слоев для штриховки обеспечивает контроль над отображением и печатью. Размещение разных типов штриховок на отдельных слоях упрощает редактирование и позволяет быстро менять визуальное представление без необходимости переделывать весь чертеж. Слои также позволяют применять цвет и прозрачность, чтобы акцентировать внимание на ключевых зонах.

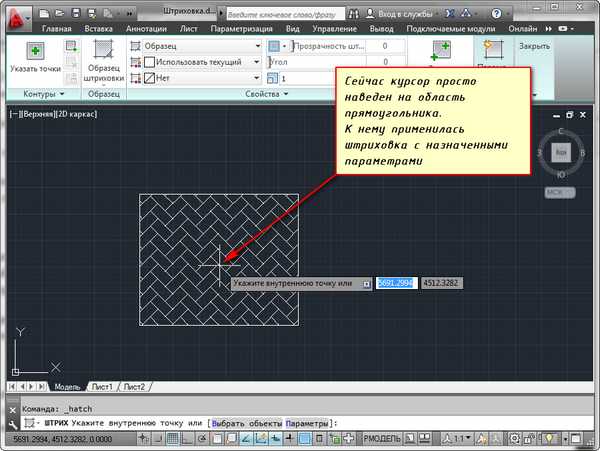

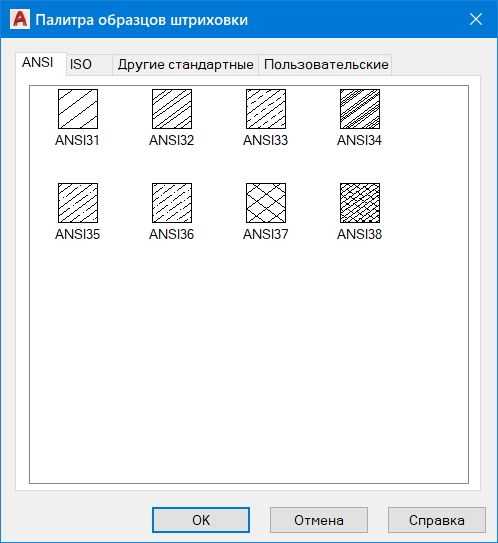

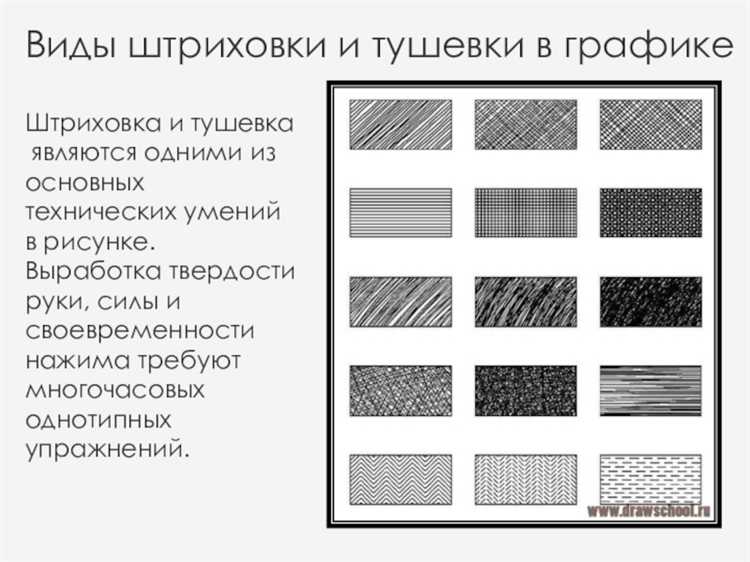

Выбор типа штриховки для конкретного объекта

При работе с чертежами важно подбирать штриховку в зависимости от материала и назначения объекта. Для металлических деталей подходят сплошные и плотные штрихи, а для деревянных поверхностей – диагональные с меньшей плотностью. Каменные конструкции лучше отображать с пересекающимися линиями под углом 45°.

Для инженерных схем применяются специальные паттерны: бетон обозначается штриховкой с повторяющимися точками и короткими линиями, стекло – редкой сеткой, а изоляционные материалы – крупными диагональными штрихами. Выбор влияет на читаемость чертежа при масштабировании.

При создании штриховки следует учитывать направление линий относительно геометрии объекта. Для прямоугольных деталей линии располагаются параллельно краям, для криволинейных – по касательной к контуру. Это обеспечивает точное отображение материала и облегчает визуальное восприятие.

Автокад позволяет настраивать масштаб и угол штриховки отдельно для каждого объекта. Рекомендуется использовать разные типы и размеры штриховки в одном чертеже, чтобы различать функциональные зоны. Настройка прозрачности и плотности позволяет сохранить четкость при печати на разных форматах бумаги.

Особое внимание следует уделять объектам с внутренними отверстиями или вырезами. В таких случаях линии штриховки не должны пересекать пустые области, иначе информация о конструкции будет искажена. Использование опции «Область» помогает корректно заполнить сложные формы.

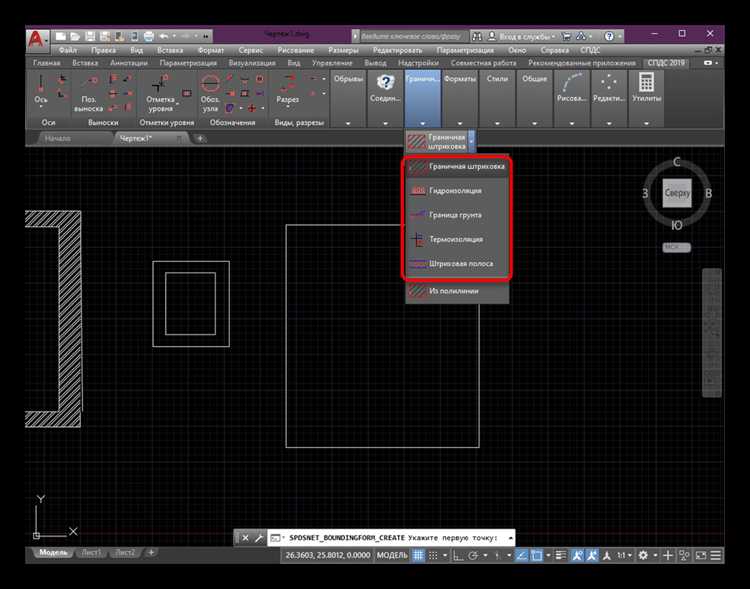

Настройка масштаба и угла наклона штриховки

Для точной адаптации штриховки к размерам объекта используется параметр масштаба. В командной строке AutoCAD команда HATCH позволяет установить значение Scale, влияющее на расстояние между линиями узора. Уменьшение значения делает линии плотнее, увеличение – разреженнее. Для сложных объектов рекомендуется предварительно проверить масштаб на небольшом фрагменте, чтобы избежать перекрытий или чрезмерного разрежения.

Угол наклона штриховки задается параметром Angle. Он измеряется в градусах относительно горизонтальной оси объекта. Изменение угла позволяет создавать пересечения узоров, симулировать текстуры или выделять отдельные элементы. Важно учитывать ориентацию объекта: при параллельных линиях стен или плит угол наклона лучше синхронизировать с конструктивными элементами для визуальной читаемости чертежа.

Комбинация масштаба и угла наклона часто применяется при оформлении разрезов и планов. Для стандартных строительных элементов рекомендуемые диапазоны масштаба – 1:20 до 1:100, угол наклона – 0° или 45°, в зависимости от типа материала. Для декоративных или текстурных узоров значения подбираются визуально, с проверкой на различных видах чертежа.

Изменение этих параметров возможно как в процессе создания штриховки, так и через редактирование существующей через Properties. Это позволяет быстро корректировать визуальную плотность и ориентацию без удаления и повторного создания штриховки.

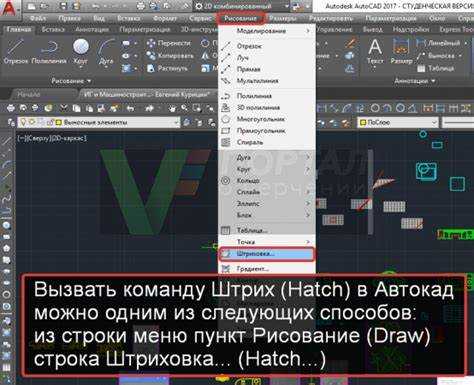

Применение штриховки к замкнутым и открытым контурам

В Автокаде штриховка работает корректно только с замкнутыми контурами. Замкнутый контур представляет собой линию или комбинацию линий, где начальная и конечная точки совпадают. При попытке применить штриховку к незамкнутому контуру программа выдаст предупреждение или автоматически попытается закрыть границу. Чтобы убедиться в замкнутости, используйте команду BOUNDARY или проверку визуально через приближение к стыкам линий.

Для открытых контуров возможны два подхода. Первый – объединить сегменты в замкнутый контур с помощью команд JOIN или PEDIT. Второй – использовать временную замыкающую линию, создавая границу для штриховки, после чего линию можно удалить. Такой способ особенно полезен для сложных архитектурных планов, где контур состоит из множества отдельных элементов.

При применении штриховки к замкнутому контуру важно учитывать масштаб и плотность узора. Если контур большой, стандартный масштаб штриховки может привести к слишком редкой или слишком плотной заливке. Настройка параметров Scale и Angle позволяет добиться ровного распределения линий внутри границы. Автокад также позволяет выбирать типы штриховки, оптимальные для конкретного вида чертежа: штрих-пунктир, сплошные линии или специализированные узоры для материалов.

При работе с сложными контурами рекомендуется применять команду HATCHEDIT для корректировки уже созданной штриховки без необходимости удаления и повторного применения. Она позволяет изменить границу, масштаб, угол и тип штриховки, сохраняя исходное положение внутри объекта. Это ускоряет процесс подготовки чертежей и минимизирует ошибки при исправлении замкнутых и открытых контуров.

Редактирование и замена существующей штриховки

В Автокаде редактирование штриховки осуществляется через команду HATCHEDIT или двойным щелчком по объекту. Можно изменить тип штриховки, угол наклона и масштаб без удаления исходного объекта. Для точной подгонки используют опцию «Область», позволяющую выбрать отдельные замкнутые контуры внутри сложной фигуры.

Замена штриховки выполняется командой HATCH с выбором существующего объекта через опцию «Выбрать объект». После выбора появляются параметры для изменения типа, угла и масштаба, а также можно указать новые границы штриховки. Это позволяет сохранить позицию и размеры штриховки, изменив только визуальные свойства.

При работе с несвязными или частично замкнутыми контурами применяют опцию «Слияние с областью», чтобы объединить несколько сегментов в одну штрихованную область. Для точного выравнивания используют привязки к объектам, обеспечивая совмещение штриховки с линиями и полилиниями.

Для массового редактирования нескольких штриховок применяют палитру свойств. В ней можно одновременно изменить масштаб, угол и тип штриховки для выбранных объектов. Это ускоряет работу с чертежами большой сложности и сохраняет единообразие оформления.

Создание пользовательских шаблонов штриховки

Пользовательские шаблоны штриховки позволяют создавать уникальные заполнения для объектов, которые отсутствуют в стандартной библиотеке Автокада. Для их разработки используют текстовые файлы с расширением .pat, содержащие последовательность координат и углов линий.

Основные этапы создания собственного шаблона:

1. Определение параметров линии: угол наклона, шаг повторения, смещение и тип линии.
2. Создание текстового файла с расширением .pat с использованием стандартного формата. Каждая строка описывает отдельный элемент штриховки с указанием направления и интервалов.
3. Сохранение файла в папку, доступную Автокаду, чаще всего в каталог поддержки программы.
4. Импорт шаблона через диалоговое окно Штриховка и границы или команду HATCH с выбором типа Custom и указанием созданного файла.
5. Тестирование шаблона на разных масштабах и углах наклона, чтобы убедиться в правильности повторений и непрерывности линий.
6. Корректировка файла .pat при необходимости изменения шагов или добавления новых элементов.

Рекомендации для стабильной работы шаблонов:

• Использовать целые числа для указания интервалов и смещений, чтобы избежать смещений при масштабировании.
• Проверять совместимость с текущим масштабом чертежа, особенно при сложных узорах.
• Сохранять резервные копии файлов .pat перед внесением изменений.
• Разделять сложные шаблоны на несколько простых элементов для удобного редактирования и применения.

Создание пользовательских шаблонов позволяет точно контролировать визуальное оформление чертежей и автоматизировать повторяющиеся элементы, что ускоряет процесс проектирования.

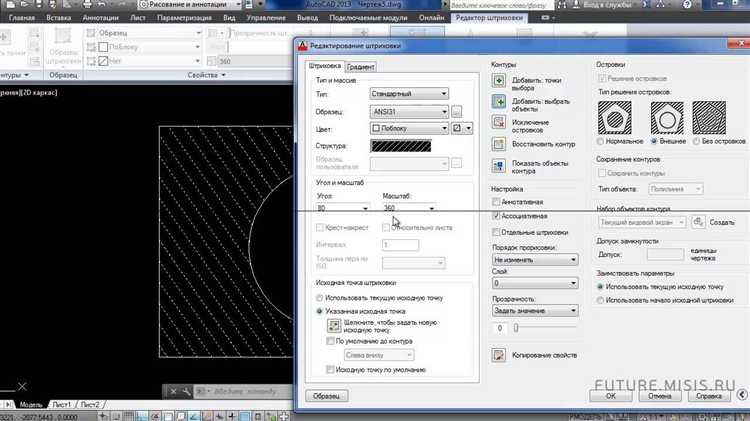

Управление цветом и прозрачностью штриховки

Для изменения цвета штриховки в Автокаде выделите объект и откройте свойства. В поле Цвет можно выбрать стандартный цвет, задать индекс или использовать TrueColor для точного определения оттенка. Применение разных цветов позволяет визуально отделять элементы чертежа по функциональности или материалу.

Прозрачность штриховки регулируется через параметр Прозрачность в свойствах объекта. Значение задается в процентах, где 0% – полностью непрозрачная, а 90% – почти невидимая. Контролируемая прозрачность помогает накладывать несколько штриховок в одном участке без потери видимости контуров.

Для комплексных объектов рекомендуется использовать сочетание цвета и прозрачности: яркий цвет с высокой прозрачностью делает чертеж читаемым, сохраняя различие между слоями. В случае повторяющихся элементов удобнее создавать предустановленные стили штриховки с заранее заданными цветами и уровнями прозрачности, что ускоряет работу и уменьшает вероятность ошибок.

При подготовке чертежа к печати учитывайте, что прозрачность отображается корректно только при печати в формате PDF или на совместимых плоттерах. Для визуализации на экране прозрачность можно комбинировать с режимом Скрытые линии или Прозрачные объекты для точного контроля наложений.

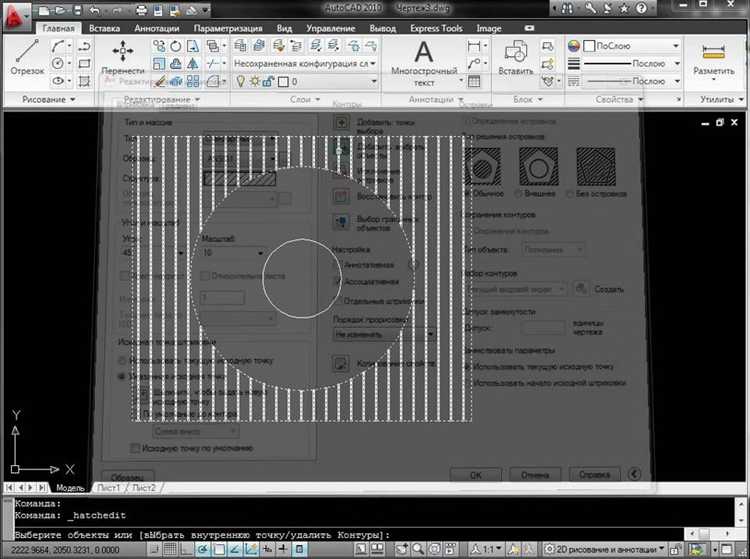

Сохранение и использование настроек штриховки в других проектах

Для переноса настроек штриховки между чертежами используйте создание шаблонов. Сохраните текущую штриховку как отдельный .PAT-файл через команду “Параметры штриховки” и выберите опцию “Сохранить как”. Файл будет содержать информацию о типе штриховки, угле наклона, масштабе и цвете.

Импорт готовых шаблонов осуществляется через диалоговое окно выбора штриховки. В разделе “Импортировать” укажите путь к сохраненному .PAT-файлу. Новая штриховка появится в списке доступных типов, готовая к применению без дополнительной настройки.

Для комплексных проектов можно использовать наборы стилей штриховки. Сохраните все параметры объекта через команду “Сохранить стиль штриховки” в отдельный файл .DWS или .DWT. При создании нового чертежа подключите этот файл через “Применить стиль из шаблона”. Это обеспечит одинаковый вид штриховки во всех проектах.

При переносе важно учитывать единицы измерения и масштаб чертежа. Если исходный чертеж использовал миллиметры, а новый – сантиметры, корректируйте масштаб при импорте, чтобы линии штриховки сохраняли плотность и пропорции.

Автоматизация переноса возможна через копирование слоев с сохраненными параметрами штриховки между файлами. При этом сохраняются цвет, прозрачность и угловая ориентация, что позволяет быстро внедрять стандартизированные элементы оформления в новые проекты.

Вопрос-ответ:

Как применить штриховку к замкнутому контуру в Автокаде?

Чтобы добавить штриховку к замкнутому контуру, выберите инструмент «Штриховка» на панели рисования, укажите тип штриховки, масштаб и угол наклона, затем кликните внутри контура. Автокад автоматически распознает границы и заполнит пространство выбранным рисунком. Если контур не замкнут, программа выдаст предупреждение, поэтому перед штриховкой стоит проверить замкнутость линий.

Можно ли использовать один шаблон штриховки в разных проектах?

Да, настройки штриховки можно сохранять как отдельный шаблон. Для этого создайте штриховку с нужными параметрами, затем через меню «Сохранить как шаблон» сохраните файл с расширением .pat. В других проектах его можно подключить через «Загрузить шаблон», что позволяет быстро применять готовый рисунок без повторной настройки масштаба, угла и типа линии.

Как изменить цвет и прозрачность существующей штриховки?

Выделите штриховку и откройте свойства объекта. В разделе «Цвет» выберите нужный цвет из палитры, а в поле «Прозрачность» укажите значение от 0 до 90. Эти изменения позволяют сделать штриховку более заметной или слегка прозрачной, чтобы не перекрывать другие элементы чертежа, и сохраняют выбранный узор и масштаб.

Что делать, если штриховка не заполняет выбранную область?

Причиной может быть разрыв в контуре или слишком малый масштаб штриховки. Проверьте замкнутость всех линий, соедините разорванные сегменты, а затем увеличьте масштаб узора. Иногда помогает временно включить сетку или режим отображения всех слоев, чтобы убедиться, что все границы корректно определены.

Можно ли изменить масштаб и угол наклона штриховки после её создания?

Да, для этого выделите штриховку и откройте панель свойств. В полях «Масштаб» и «Угол» внесите новые значения. Масштаб увеличивает или уменьшает размер узора, а угол наклона вращает штриховку относительно контура. Эти параметры можно корректировать многократно, не создавая новую штриховку, что позволяет точно подогнать рисунок под нужды чертежа.

Как применить штриховку к замкнутым контурам в Автокаде?

Для добавления штриховки к замкнутой области используйте команду «HATCH». После запуска команды выберите тип штриховки, цвет и масштаб. Затем щелкните внутри замкнутого контура — программа автоматически определит границы. Если контур имеет несколько внутренних областей, можно настроить режим «Pick Points» для выбора конкретных областей для заполнения.

Можно ли создать собственный шаблон штриховки и использовать его в других проектах?

Да, Автокад позволяет создавать пользовательские шаблоны штриховки. Для этого создайте новую штриховку с нужным узором, настройками масштаба и угла, а затем сохраните её как файл PAT. Этот файл можно подключать в будущих проектах через окно выбора типа штриховки, что ускоряет процесс и обеспечивает единообразие оформления чертежей.
