Как проверить эбу ваз

Электронный блок управления (ЭБУ) на автомобилях ВАЗ отвечает за точное управление подачей топлива и зажиганием, а также за работу систем безопасности. Любые сбои в его работе могут проявляться нестабильной работой двигателя, повышенным расходом топлива или невозможностью запуска. Чтобы точно определить состояние ЭБУ, необходима последовательная проверка, включающая контроль питающего напряжения, состояния предохранителей и анализ сигналов датчиков.

Для самостоятельной диагностики потребуется минимальный набор инструментов: мультиметр, контрольная лампа и тестовый разъем для подключения к ЭБУ. Перед началом работ важно убедиться в исправности аккумулятора и надежности контактов клемм, так как даже незначительное падение напряжения способно исказить результаты проверки. Работа проводится при отключенном зажигании, а подключение приборов выполняется строго по схемам конкретной модели ВАЗ.

Проверка ЭБУ включает в себя несколько этапов: визуальный осмотр платы на наличие повреждений, измерение напряжений на контактах разъемов, тестирование цепей управления форсунками и катушками, а также считывание кодов ошибок с помощью индикаторов или мультиметра. Каждый этап имеет свои допустимые нормы напряжения и сопротивления, знание которых позволяет выявить даже скрытые неполадки.

Своевременная диагностика и корректное определение неисправностей ЭБУ позволяют избежать дорогостоящего ремонта двигателя и продлить срок службы автомобиля. Следуя пошаговой инструкции и строго соблюдая порядок проверки, автовладелец может самостоятельно оценить состояние блока управления и принять решение о необходимости его ремонта или замены.

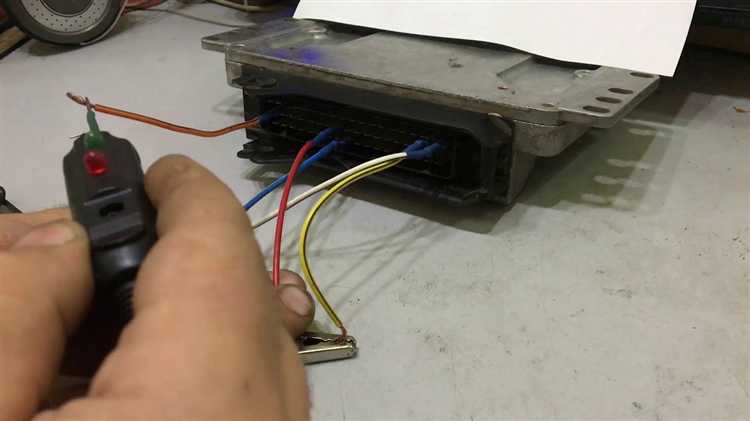

Подготовка автомобиля и инструментов для проверки ЭБУ

Перед началом проверки ЭБУ необходимо отключить аккумулятор и убедиться, что ключ зажигания находится в положении «выключено». Это предотвращает короткие замыкания и защищает электронные компоненты. Снимите минусовую клемму аккумулятора, чтобы полностью обесточить систему.

Осмотрите разъемы и проводку, ведущую к ЭБУ. Убедитесь в отсутствии окисления, трещин и механических повреждений. Любые дефекты контактов могут исказить результаты проверки.

Для диагностики потребуется мультиметр с функцией измерения напряжения и сопротивления, а также контрольная лампа на 12 В для проверки сигналов с датчиков. Подготовьте также провода-переходники с надежными клеммами для подключения к разъемам ЭБУ.

Обеспечьте устойчивое положение автомобиля. Заглушите двигатель, включите ручной тормоз, установите автомобиль на ровной поверхности. Для доступа к ЭБУ часто требуется снять защитный кожух моторного отсека или бардачок, поэтому подготовьте отвертки и ключи необходимого размера.

Перед подключением инструментов убедитесь в исправности приборов: проверьте целостность щупов мультиметра, исправность лампы и отсутствие повреждений изоляции на проводах.

Подготовка завершена, когда автомобиль обесточен, разъемы ЭБУ очищены, инструменты проверены и находятся под рукой. Это обеспечивает точность измерений и безопасность во время диагностики.

Определение признаков неисправности электронного блока управления

Для точного выявления неисправности рекомендуется последовательная проверка цепей питания ЭБУ, состояния разъемов и контактов. Коррозия или ослабленные клеммы приводят к перебоям сигналов, что проявляется нестабильной работой двигателя.

Не менее важно оценить работу исполнительных механизмов: форсунок, клапанов и датчиков. Если команды от ЭБУ не приводят к корректной реакции системы, это может указывать на внутреннюю неисправность блока.

Регулярная диагностика с использованием кода ошибок позволяет заранее выявить сбои. Ошибки P0600–P0606 и P0680 указывают на внутренние сбои ЭБУ, в то время как повторяющиеся коды датчиков могут сигнализировать о проблемах с контактами или микросхемами блока.

Своевременное выявление признаков неисправности ЭБУ снижает риск повреждения двигателя и системы управления и позволяет определить необходимость вмешательства без демонтажа всего блока.

Диагностика ЭБУ с помощью мультиметра

Для проверки ЭБУ ВАЗ мультиметром требуется измерение напряжений на его разъёмах и контроль целостности цепей питания и заземления. Начинайте с отключения аккумулятора и снятия корпуса ЭБУ, чтобы обеспечить безопасный доступ к контактам.

Первым шагом измерьте напряжение на клемме питания блока. Мультиметр переведите в режим постоянного напряжения (DC), установите диапазон 20 В. Подключите плюс щупа к контакту питания ЭБУ, минус щупа к массе автомобиля. Нормальное напряжение должно находиться в пределах 12–14 В при заведённом двигателе.

Далее проверьте цепь заземления. Сопротивление между контактами «масса» ЭБУ и кузовом должно быть не более 0,2 Ом. При большем значении необходимо очистить контакты и проверить проводку на повреждения.

Для контроля сигнальных линий используйте режим измерения напряжения и постоянного сопротивления. Сначала убедитесь, что на линии датчиков холла и TPS присутствует рабочее напряжение, обычно 5 В для сенсорных входов. Сопротивление между контактами сигналов и массой должно соответствовать документации конкретной модели ЭБУ – чаще всего в пределах 1–5 кОм.

При подозрении на короткое замыкание между цепями питания и сигналов мультиметр переведите в режим проверки сопротивления. Контакт питания соедините с «плюсом» мультиметра, сигнал – с «минусом». Наличие нулевого сопротивления указывает на короткое, что требует разборки и замены повреждённого проводника или самой платы ЭБУ.

Проверка напряжений при работающем двигателе позволяет выявить нестабильность подачи питания на сенсоры. Для этого подсоедините щупы к ключевым контактам ЭБУ и наблюдайте отклонения напряжения при изменении оборотов двигателя. Любые скачки за пределами ±0,5 В указывают на возможные внутренние неисправности блока или плохие контакты разъёма.

По завершении диагностики убедитесь, что все клеммы подключены правильно, а контакты чистые и плотные. Мультиметр позволяет выявить большинство проблем с питанием, заземлением и линиями сигналов ЭБУ без применения специализированного оборудования.

Проверка питания и массы на разъёме ЭБУ

Для проверки питания ЭБУ необходимо использовать цифровой мультиметр в режиме измерения постоянного напряжения. Сначала отключите разъём блока управления и убедитесь, что контакты чистые, без окислов и механических повреждений. Подключите черный щуп мультиметра к кузову или к массе аккумулятора, а красный щуп к клеммам питания на разъёме ЭБУ. На большинстве моделей ВАЗ рабочее напряжение на клеммах питания должно быть в диапазоне 12–14 В при включенном зажигании.

Если напряжение ниже 11,5 В, необходимо проверить аккумулятор и предохранители, отвечающие за питание ЭБУ. При отсутствии напряжения на конкретной клемме следует измерить проводку от предохранителя до разъёма, чтобы выявить разрыв или окисление контактов.

Для проверки массы подключите красный щуп к клемме аккумулятора +12 В, а черный щуп к клеммам массы на разъёме ЭБУ. Сопротивление не должно превышать 0,2 Ом. Более высокое значение указывает на плохой контакт или повреждение проводки. При обнаружении повышенного сопротивления рекомендуется зачистить контакты и подтянуть клеммы.

Проверку следует выполнять при исправной аккумуляторной батарее и отключенных нагрузках, чтобы исключить влияние посторонних потребителей. Регулярная проверка питания и массы предотвращает ложные ошибки ЭБУ и обеспечивает стабильную работу двигателя.

Подключение к ЭБУ через диагностический разъём и считывание ошибок

Для подключения к ЭБУ на ВАЗ используется стандартный 16-контактный диагностический разъём OBD-II, расположенный под панелью приборов слева от рулевой колонки. Перед подключением убедитесь, что аккумулятор заряжен не ниже 12,5 В, а зажигание находится в положении «ON».

Используется специализированный сканер или адаптер ELM327, совместимый с программами типа ScanTool или Torque Pro. Подключите разъём сканера к диагностическому порту и дождитесь установления связи с ЭБУ. На некоторых моделях ВАЗ требуется удерживать кнопку включения сканера 2–3 секунды для начала обмена данными.

После успешного соединения откройте программу для считывания ошибок. В меню выберите функцию Чтение кодов неисправностей (DTC). ЭБУ выведет коды в формате P0XXX или B1XXX, которые соответствуют различным системам: двигатель, трансмиссия, ABS, подушки безопасности.

Запишите полученные коды или сделайте скриншот для последующей диагностики. При расшифровке руководствуйтесь официальной таблицей ошибок конкретной модели ВАЗ. Некоторые коды могут быть условными или временными, поэтому после устранения проблемы рекомендуется выполнить сброс ошибок через сканер.

Для завершения процедуры отключите сканер, выключите зажигание и убедитесь, что индикатор Check Engine на приборной панели погас. Если ошибка сохраняется, необходимо продолжить диагностику по конкретному коду с использованием мультиметра и тестирования цепей соответствующих датчиков.

Проверка работы ЭБУ после устранения неполадок

После устранения выявленных неисправностей важно убедиться, что электронный блок управления функционирует корректно. Проверка выполняется по нескольким направлениям, обеспечивая полную диагностику системы.

1. Подключение диагностического оборудования: Подключите сканер или адаптер к диагностическому разъёму автомобиля. Убедитесь, что соединение стабильно и питание ЭБУ присутствует.

2. Считывание кодов ошибок: Выполните полное считывание кодов ошибок. После исправления неполадок список ошибок должен быть пуст, либо содержать только актуальные предупреждения, не влияющие на работу двигателя.

3. Проверка работы датчиков: Запустите двигатель и проверьте показания основных датчиков: датчика положения коленвала, температуры охлаждающей жидкости, массового расхода воздуха. Значения должны соответствовать заводским диапазонам, без резких скачков.

4. Тестирование исполнительных механизмов: Проверьте работу форсунок, катушек зажигания, регулятора холостого хода и других исполнительных устройств через диагностическое оборудование. Исправный ЭБУ должен корректно управлять всеми узлами.

5. Проверка реакции на нагрузку: Увеличьте обороты двигателя до 3000–4000 об/мин и наблюдайте за стабильностью работы. ЭБУ должен поддерживать стабильное зажигание, топливоподачу и корректные обороты холостого хода.

6. Очистка адаптаций: При необходимости сбросьте адаптации ЭБУ после ремонта датчиков или исполнительных механизмов. Это обеспечит корректное формирование топливной смеси и работу регуляторов.

7. Контроль долговременной работы: После короткого теста на холостом ходу и на нагрузке рекомендуется провести пробную поездку не менее 10–15 км, контролируя параметры через диагностический сканер. ЭБУ должен корректно адаптироваться к условиям движения без появления новых ошибок.

Тщательная проверка после устранения неполадок гарантирует стабильную работу двигателя и минимизирует риск повторного появления неисправностей.

Вопрос-ответ:

Какие признаки указывают на неисправность ЭБУ на ВАЗ?

Неисправность ЭБУ может проявляться через нестабильную работу двигателя, случайные заглохания, ошибки при запуске, постоянное загорание контрольной лампы «Check Engine» или сбои в работе отдельных датчиков. Важно заметить, что эти признаки не всегда означают поломку самого блока — иногда причина кроется в проводке или датчиках.

Как правильно подключить мультиметр к ЭБУ для проверки питания?

Для проверки питания на разъёме ЭБУ сначала необходимо отключить аккумулятор, чтобы исключить короткое замыкание. Затем включают зажигание и измеряют напряжение на контактах разъёма: обычно контакт «+12 В» должен показывать около 12–14 В, а масса — 0 В относительно корпуса автомобиля. Любое значительное отклонение требует дополнительной проверки проводки и предохранителей.

Можно ли самостоятельно считать ошибки ЭБУ без специального оборудования?

Да, на большинстве моделей ВАЗ предусмотрена возможность считывания кодов ошибок через диагностический разъём с помощью штатного оборудования или простого адаптера OBD. Коды ошибок обычно отображаются миганием контрольной лампы или через подключение к компьютеру с программой диагностики. Это позволяет определить проблемные датчики или узлы.

Какие этапы проверки работы ЭБУ после ремонта следует выполнить?

После устранения неполадок проверка работы ЭБУ включает: подключение блока к системе автомобиля, контроль питания и массы, считывание ошибок, проверку реакции двигателя на команды с педали газа и корректную работу всех датчиков. Если все показатели соответствуют норме, ЭБУ можно считать исправным.

Что делать, если после проверки ЭБУ ошибки продолжают появляться?

Если коды ошибок остаются, сначала нужно проверить целостность проводки, разъёмов и предохранителей. Следующий шаг — тестирование отдельных датчиков, таких как датчик холла, температуры двигателя или положения дросселя. Лишь после исключения внешних причин можно рассматривать замену или перепрошивку ЭБУ.
