Как проверить панель приборов ваз 2114

Панель приборов ВАЗ 2114 выполняет ключевую роль в контроле состояния автомобиля, отображая скорость, обороты двигателя, уровень топлива и другие важные показатели. Нарушения в работе приборной панели могут привести к неверной оценке состояния автомобиля и опасным ситуациям на дороге. Проверка всех индикаторов и датчиков позволяет выявить проблемы на раннем этапе и избежать поломок.

Для точной диагностики требуется последовательная проверка каждого элемента панели: от ламп подсветки и стрелок до электронных датчиков, подключенных к контроллеру. Важно использовать мультиметр для измерения напряжения на контактах, а также проверять целостность проводки и предохранителей. Это позволяет локализовать неисправность без демонтажа всей панели.

В руководстве описаны практические шаги по диагностике панели приборов ВАЗ 2114, включая проверку свечения индикаторов, точности стрелок спидометра и тахометра, а также функциональности сигнализаторов уровня топлива и температуры двигателя. Каждый этап сопровождается рекомендациями по безопасному снятию панели и устранению обнаруженных неполадок, что делает процесс доступным для владельцев автомобиля без специализированного оборудования.

Следование последовательной методике проверки сокращает время диагностики и минимизирует риск повреждения приборной панели. После выполнения всех шагов водитель получает полную уверенность в корректной работе всех индикаторов и датчиков, что обеспечивает контроль за состоянием автомобиля на каждом километре пути.

Подготовка инструментов и отключение питания автомобиля

Для проверки панели приборов на ВАЗ 2114 потребуется набор инструментов: отвертки крестовая и плоская, головка на 10 мм с трещоткой, пассатижи, мультиметр для измерения напряжения и тестовые провода с зажимами «крокодил». Подготовьте чистую ветошь или мягкую подложку для защиты декоративных элементов салона при снятии панели.

Перед началом работ обязательно отключите питание автомобиля. Снимите отрицательную клемму с аккумулятора, используя головку на 10 мм. Проверьте отсутствие напряжения на клемме мультиметром: контакт с кузовом не должен показывать больше 0,0–0,1 В. Это предотвращает короткие замыкания и повреждение электроники панели.

Убедитесь, что ключ зажигания вынут, все переключатели в положении «выключено». При работе с приборной панелью избегайте касания проводов мокрыми руками или металлическими предметами, чтобы исключить риск пробоя предохранителей и выхода из строя компонентов панели.

Проверьте наличие всех крепежных элементов панели. Для удобства разборки можно заранее подготовить небольшие контейнеры для болтов и винтов, чтобы не потерять детали и ускорить процесс установки панели после проверки.

Визуальный осмотр панели и проверка соединений

Сначала демонтируйте облицовку панели приборов, аккуратно отжав фиксаторы по периметру. Осмотрите поверхность панели на наличие трещин, повреждений индикаторов и подтеков влаги. Особое внимание уделите состоянию ламп подсветки и прозрачных колпаков датчиков.

Проверьте разъемы сзади панели: убедитесь, что все контакты чистые и плотно вставлены. Окисленные контакты протерите спиртом и мягкой щеткой. При наличии люфтов разъем необходимо зафиксировать, чтобы исключить периодические обрывы цепи.

Осмотрите провода на предмет повреждений изоляции, перегибов и перегрева. Провода с нарушенной изоляцией замените или изолируйте термоусадочной трубкой. При обнаружении подтеков влаги в разъемах тщательно просушите их перед повторной сборкой.

После проверки разъемов включите зажигание и убедитесь в работе всех индикаторов и стрелок. Несоответствие показаний сигнализирует о нарушении соединений или неисправности отдельных элементов панели.

Тестирование индикаторов и подсветки приборов

После визуальной проверки панели приборов на ВАЗ 2114 необходимо убедиться в работоспособности всех индикаторов и подсветки. Для этого выполняются следующие шаги.

1. Включите зажигание без запуска двигателя. На панели должны загореться все контрольные лампы: зарядка аккумулятора, тормозная система, давление масла, инжектор и другие. Отсутствие хотя бы одной лампы указывает на неисправность лампы или цепи.

2. Проверьте работу подсветки панели. Используйте регулировку яркости, расположенную на рулевой колонке или панели. Подсветка должна изменять интенсивность равномерно по всей панели.

3. Для проверки каждого индикатора включите соответствующую систему:

   • Повороты и аварийная сигнализация – включите левый и правый поворотники, затем аварийку.
   • Дальний свет – включите дальний свет фар и убедитесь, что индикатор загорается.
   • Стояночный тормоз – затяните ручной тормоз и убедитесь в срабатывании лампы.
   • Температура и давление масла – при холодном двигателе индикаторы должны реагировать на температуру и давление масла.

4. Если подсветка или индикаторы не работают, снимите панель и проверьте целостность лампочек и контактов. Используйте мультиметр для проверки напряжения на соответствующих разъёмах.

5. После устранения выявленных неисправностей повторите проверку для подтверждения полной функциональности всех индикаторов и подсветки.

Проверка стрелочных датчиков на точность показаний

Для проверки точности работы стрелочных датчиков панели приборов ВАЗ 2114 потребуется мультиметр и источник питания с регулируемым напряжением. Начните с датчика уровня топлива: отключите разъем датчика и подключите его к внешнему источнику напряжения. Измерьте сопротивление датчика при полном и пустом баке, сопоставив показания с отклонением стрелки на панели. Допустимое отклонение не должно превышать 5% шкалы.

Для проверки тахометра подключите сигнальный провод к генератору импульсов или воспользуйтесь имитацией сигналов от блока управления. Убедитесь, что стрелка плавно реагирует на изменения частоты импульсов. Любые рывки или несоответствие шкале указывают на износ механизма или неисправность платы панели.

Проверка температуры двигателя проводится аналогично: подключите термодатчик к мультиметру и изменяйте сопротивление вручную, наблюдая за движением стрелки. Показания должны соответствовать установленным нормам: при 20–25 °C стрелка в нижней зоне шкалы, при 90–95 °C – около середины шкалы.

При обнаружении отклонений следует проверить контакты разъемов и проводку на наличие окисления или повреждений. При стабильных несоответствиях стрелочные датчики подлежат замене, так как регулировка механизма на ВАЗ 2114 ограничена конструкцией панели.

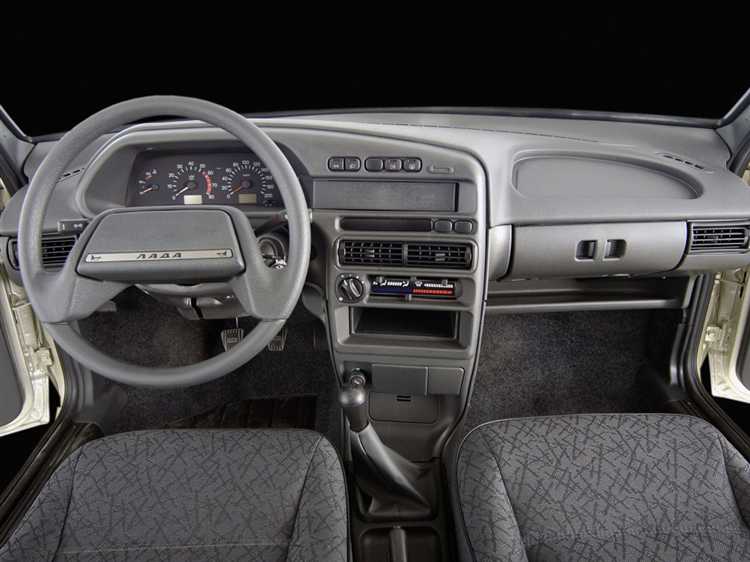

Диагностика электронного блока панели приборов

Для проверки электронного блока панели приборов ВАЗ 2114 потребуется мультиметр и тестер на напряжение. Первым шагом проверяют питание блока: контакт «+» на клемме блока должен иметь стабильное напряжение 12 В при включенном зажигании, масса – 0 В относительно корпуса. Любые отклонения указывают на неисправность проводки или предохранителей.

Далее выполняется проверка входов датчиков. С помощью тестера измеряют сопротивление и сигнал на датчиках температуры, топлива и давления масла. Значения должны соответствовать технической документации. Сильные отклонения указывают на обрыв, короткое замыкание или повреждение сенсора.

Проверка выходов блока включает измерение сигналов на стрелочные приборы и индикаторы. Подключение контрольной нагрузки позволяет убедиться в корректной работе моторов и подсветки. Стрелки должны двигаться плавно и достигать крайних положений без задержек.

Для выявления внутренних сбоев блока приборов применяют диагностический адаптер OBD-II с поддержкой ВАЗ. Считываются коды ошибок и параметры сенсоров. Любая повторяющаяся ошибка указывает на необходимость ремонта платы или замены микросхем.

При подозрении на замыкание или перегрев проверяют элементы блока визуально: окислы на контактах, трещины на плате, потемневшие резисторы. Обнаруженные дефекты устраняют пайкой или заменой поврежденных компонентов.

После всех проверок блок собирают и подключают к автомобилю. Контрольная проверка включает запуск двигателя, наблюдение за движением стрелок и индикаторов, а также повторное считывание кодов ошибок. Если блок реагирует корректно на все сигналы, диагностика считается завершенной.

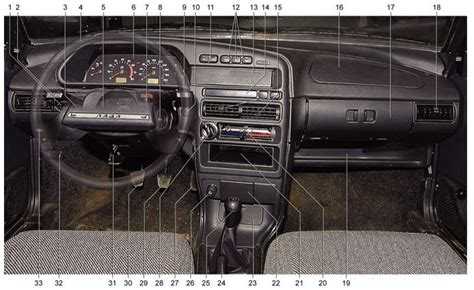

Сборка панели и проверка работы после установки

Перед установкой панели убедитесь, что все разъемы и контакты чистые и не имеют следов коррозии. Подключите основной разъем к электронике панели и закрепите его защелками до характерного щелчка.

Установите панель в посадочное место на приборной доске, совместив крепежные отверстия с соответствующими шпильками. Закрутите винты крепления равномерно, чтобы избежать перекоса корпуса и давления на стрелочные датчики.

После закрепления панели включите зажигание и проверьте работу всех индикаторов: контрольные лампы, поворотники, дальний свет, давление масла и уровень топлива. Убедитесь, что стрелочные датчики реагируют на изменение показаний.

Если есть цифровой дисплей, проверьте отображение километража, времени и температуры. Для точной проверки температуры двигателя можно прогреть мотор до рабочей температуры и проследить динамику стрелки термометра.

Проверьте подсветку панели при различных положениях переключателя света. Лампы должны гореть равномерно, без мерцания и пятен. Если есть проблемы, убедитесь в правильности подключения проводки и целостности ламп.

После полной проверки зафиксируйте панель декоративными накладками и защитными элементами. Рекомендуется провести короткую поездку, чтобы убедиться в стабильности работы всех датчиков и индикаторов в движении.

Вопрос-ответ:

Как определить неисправность стрелочных датчиков на панели ВАЗ 2114?

Неисправность стрелочных датчиков проявляется в виде завышенных или заниженных показаний, рывков стрелки или полной её остановки. Для точной проверки нужно подключить тестер к соответствующим разъёмам и сравнить показания с эталонными значениями, указанными в сервисной документации. Иногда причина может быть в плохом контакте проводки или окислении разъёмов, поэтому стоит осмотреть соединения перед заменой датчика.

Можно ли проверить панель приборов, не снимая её с автомобиля?

Частично проверить работу панели можно, не снимая её: включить зажигание и обратить внимание на все индикаторы, проверить подсветку и работу стрелок. Для более точной диагностики, например теста электронного блока, понадобится снять панель, чтобы получить доступ к контактам и плате. Это позволяет выявить скрытые неполадки, которые не видны при внешнем осмотре.

Как правильно снять панель приборов на ВАЗ 2114 без повреждений?

Сначала нужно отключить аккумулятор, затем аккуратно снять декоративные элементы и центральную консоль, удерживающие панель. Все крепёжные винты и разъёмы должны быть аккуратно отсоединены. При извлечении панели важно не тянуть за провода и не давить на плату, чтобы не сломать держатели и не повредить контакты. Если возникают затруднения, стоит проверить схему расположения креплений в руководстве по ремонту.

Какие тесты нужно провести после установки панели обратно на место?

После установки панели следует включить зажигание и проверить работу всех индикаторов, подсветки и стрелочных датчиков. Необходимо проконтролировать правильность показаний уровня топлива, температуры двигателя и давления масла. Также стоит проверить работу сигнализации неисправностей и звуковых индикаторов. Если обнаружены отклонения, проверяют контакты разъёмов и корректность подключения всех датчиков.

Что делать, если после проверки некоторые индикаторы не реагируют?

Если индикаторы не реагируют, сначала проверяют целостность предохранителей и проводки. Затем осматривают разъёмы панели и контакты электронного блока на наличие окисления или повреждений. При сохранении неполадок целесообразно провести диагностику блока приборов с помощью тестера или заменить неисправный модуль. Иногда причиной может быть программная ошибка блока, тогда потребуется его перепрошивка или замена на исправный.

Как определить неисправность стрелочных датчиков на панели ВАЗ 2114?

Для проверки стрелочных датчиков необходимо сначала отключить питание автомобиля и снять панель приборов. Затем с помощью мультиметра измеряют сопротивление датчиков и проверяют их перемещение при подаче соответствующих сигналов от системы автомобиля. Если стрелка не реагирует или показывает значения с отклонением, датчик нуждается в замене или регулировке. Важно убедиться, что соединения с разъёмами чистые и надёжные, так как коррозия или ослабление контактов также может вызвать неправильную работу.

Как проверить работу подсветки и индикаторов панели приборов ВАЗ 2114?

Проверка подсветки и индикаторов выполняется после отключения аккумулятора и снятия панели. Подключают питание к панели через диагностический блок или напрямую через разъёмы и осматривают работу всех лампочек и светодиодов. Следует проверить яркость свечения, отсутствие мерцания и правильное отображение всех сигналов (например, зарядка аккумулятора, тормозная система, поворотники). Если какая-либо лампа не загорается, проверяют целостность предохранителей, проводки и сам индикатор, а при необходимости заменяют неисправные элементы.
