Неисправность указателей поворота на КамАЗе может быть вызвана проблемами в электропроводке, перегоревшими предохранителями или повреждением контактов в переключателе. Отказ этой системы не только мешает управлению, но и нарушает требования безопасности на дороге.
Чаще всего сбой связан с окислением разъёмов, обрывом провода массы или выходом из строя реле-прерывателя. При диагностике важно начинать проверку с блока предохранителей и реле поворотников, затем переходить к состоянию ламп и переключателя на рулевой колонке.
На современных КамАЗах с электронными модулями неисправность может быть вызвана сбоем в блоке управления световой сигнализацией. Для точного определения причины следует проверить питание на каждом участке цепи и убедиться в исправности соединений. Такой подход помогает быстро найти источник проблемы и исключить повторные поломки.
Проверка предохранителей и реле указателей поворота
При отказе поворотников на КамАЗе первым шагом должна быть проверка предохранителей. В зависимости от модели автомобиля, блок предохранителей может находиться под приборной панелью или в монтажном отсеке под капотом. Следует найти элемент, отвечающий за цепь указателей поворота, и проверить его целостность.
Осмотр выполняется визуально или с помощью мультиметра. Если плавкая вставка перегорела, её необходимо заменить новым предохранителем с тем же номиналом. Установка элемента большего тока недопустима, так как это может привести к повреждению проводки или короткому замыканию.
После проверки предохранителя стоит убедиться в исправности реле-прерывателя. Для этого можно подать питание напрямую и послушать, срабатывает ли механизм. При отсутствии характерного щелчка реле подлежит замене. Иногда контакты внутри корпуса окисляются, и восстановить работу помогает очистка контактной группы.
Если после замены предохранителя и реле поворотники по-прежнему не работают, следует проверить наличие питания на клеммах реле и исправность цепи управления. Отсутствие напряжения указывает на повреждение проводки или неисправность выключателя указателей поворота.
Неисправности переключателя поворотников на рулевой колонке
Переключатель поворотников на КамАЗе испытывает постоянную нагрузку, поэтому его механическая часть и контактная группа со временем изнашиваются. Частая причина отказа – ослабление фиксатора рычага или поломка возвратного механизма, из-за чего сигнал не включается или не фиксируется в нужном положении.
При проверке необходимо снять кожух рулевой колонки и визуально оценить состояние переключателя. Если видны следы подгорания, окисления или трещины на корпусе, узел подлежит замене. Контакты можно проверить тестером: при включении левого или правого поворота сопротивление должно быть минимальным. Отсутствие изменения показаний указывает на разрыв внутри переключателя.
Иногда неисправность связана с плохим прижатием контактов внутри корпуса. В таких случаях помогает разборка и аккуратная очистка контактных площадок мелкой наждачной бумагой или очистителем электроконтактов. После сборки необходимо убедиться, что рычаг возвращается в исходное положение и передаёт сигнал без задержек.
Если после обслуживания проблема остаётся, стоит проверить соединительный разъём переключателя и целостность проводов, идущих к блоку реле. Нарушение изоляции или ослабленные контакты часто вызывают периодическое пропадание сигнала, особенно при вибрации или повороте руля.
Проблемы с лампами и патронами указателей поворота
Неисправные лампы – одна из самых частых причин отказа указателей поворота на КамАЗе. При перегоревшей спирали индикатор на панели может мигать слишком часто или не работать вовсе. Для проверки достаточно выкрутить лампу и осмотреть нить накала. Если виден обрыв или почернение колбы, элемент требуется заменить.
Использовать нужно лампы с параметрами, соответствующими заводским требованиям, чаще всего 12 В 21 Вт или 24 В 21 Вт в зависимости от модификации автомобиля. Установка ламп с иными характеристиками приводит к неправильной работе реле-прерывателя и изменению частоты мигания.
Патроны также требуют внимания. Из-за влаги и вибраций контакты внутри них часто окисляются, что вызывает прерывистую работу сигнала. Для восстановления проводимости контакты очищают мелкой шкуркой или обработкой аэрозольным очистителем электрики. После этого рекомендуется нанести тонкий слой диэлектрической смазки, чтобы предотвратить повторное окисление.
Если лампа исправна, но поворотник не горит, необходимо проверить наличие питания в патроне. Это делается мультиметром или контрольной лампой. При отсутствии напряжения стоит искать проблему в проводке между патроном и реле указателей поворота.
Проверка состояния проводки и разъёмов в цепи поворотников
Цепь указателей поворота на КамАЗе проходит от переключателя на рулевой колонке через реле-прерыватель к лампам и включает несколько соединительных разъёмов. Любое повреждение или окисление контактов может привести к полному отказу системы или непостоянной работе сигналов.
Проверку проводки следует начинать с визуального осмотра жгутов. Особое внимание нужно уделить участкам в районе моторного отсека, под кабиной и у фар, где провода чаще всего трутся о металл или подвергаются воздействию влаги. Повреждённую изоляцию необходимо восстановить термоусадкой или заменой участка провода.
Разъёмы следует разъединить и осмотреть изнутри. Налёт или следы коррозии на контактах снижают проводимость. Для очистки можно использовать специальный очиститель электроконтактов, после чего нанести небольшое количество смазки для защиты от влаги. Контакты, утратившие упругость, подлежат замене.
При отсутствии питания на лампах нужно прозвонить цепь мультиметром от выхода реле до патрона. Если сопротивление велико или напряжение пропадает при вибрации, значит проводка повреждена. Иногда причина кроется в ослаблении массы – тогда необходимо зачистить место крепления и обеспечить плотное соединение с кузовом.

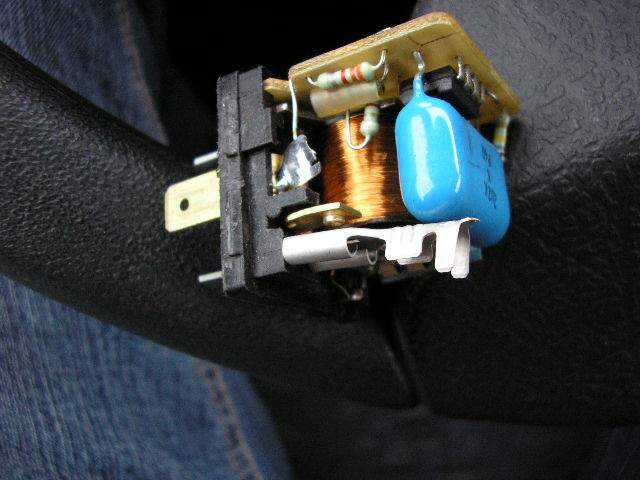

Неисправность блока управления световой сигнализацией
Основные признаки неисправности блока:
- поворотники не включаются при исправных реле и предохранителях;
- аварийная сигнализация не реагирует на нажатие кнопки;
- лампы моргают с разной частотой или горят постоянно;
- на контрольной панели не загораются индикаторы поворота.
Для диагностики следует убедиться в наличии питания на клеммах блока и проверить массу. Если питание есть, но выходной сигнал отсутствует, требуется замена устройства. В некоторых случаях помогает разборка корпуса и очистка окисленных дорожек печатной платы, однако при серьёзных повреждениях ремонт нецелесообразен.
При установке нового блока важно использовать модуль, соответствующий конкретной модели КамАЗа, так как схемы подключения и типы разъёмов могут отличаться. После замены нужно проверить корректность работы всех световых функций и надёжность фиксации разъёмов.
Проблемы с массой в цепи указателей поворота
Недостаточный контакт массы – частая причина неполной работы поворотников на КамАЗе. Если лампы мигают слабо, горят нестабильно или не загораются вовсе при исправных реле и предохранителях, вероятно, нарушено соединение с кузовом.
Иногда проблема кроется в ослаблении проводников на разъёмах или повреждении жгута. В таких случаях нужно заменить участок провода или восстановить соединение пайкой с последующей изоляцией. Особое внимание уделяют участкам под кабиной и возле задних фонарей, где контакты чаще всего окисляются.
После восстановления массы рекомендуется проверить работу поворотников при разных нагрузках, включая одновременно включённые лампы левого и правого борта, чтобы убедиться в стабильности сигнала и отсутствии падения напряжения.
Особенности диагностики на КамАЗах с электронным модулем управления
На современных КамАЗах поворотники управляются электронным модулем, который контролирует реле, лампы и сигнальные цепи. Отказ сигнализации может быть вызван сбоем прошивки, повреждением платы или неправильным контактом разъёмов.
Диагностика начинается с подключения к модулю диагностического сканера. Он позволяет проверить наличие ошибок в цепях поворотников, состояние реле и корректность сигналов на выходах. Отсутствие ошибок не исключает механические или контактные проблемы, поэтому следует дополнительно проверить питание и массу на разъёмах.
При подозрении на неисправность модуля необходимо убедиться, что напряжение на входных клеммах соответствует 12 В или 24 В в зависимости от модели. При нестабильном питании модуль может неправильно управлять реле, вызывая прерывистое мигание или полный отказ сигнализации.
В случае подтверждённого выхода из строя электронного блока его заменяют на оригинальный модуль, совместимый с конкретной моделью КамАЗа. После установки проверяют работу всех индикаторов и аварийной сигнализации, включая одновременное включение левого и правого борта, чтобы убедиться в корректной работе всех цепей.
Как самостоятельно устранить неисправность поворотников
Для самостоятельного восстановления работы поворотников на КамАЗе важно системно проверять все элементы цепи и выполнять ремонт в последовательности, исключающей повторные неисправности.
- Осмотрите и замените перегоревшие предохранители, убедитесь в исправности реле-прерывателя.
- Проверьте переключатель на рулевой колонке: снимите кожух, оцените состояние контактов и возвратного механизма, при необходимости очистите или замените узел.
- Осмотрите лампы и патроны. Замените перегоревшие лампы, очистите контакты патронов и нанесите тонкий слой диэлектрической смазки.
- Проверяйте проводку и разъёмы на наличие обрывов, окислений или повреждений. Восстановите изоляцию и зачистите контакты.
- Проверьте массу цепи. Зачистите контактные площадки на кузове и закрепите клеммы с пружинными шайбами.
- На КамАЗах с электронным модулем управления подключите диагностический сканер, проверьте наличие ошибок и напряжение на входных клеммах, при необходимости замените модуль.
- После всех работ проверьте работу поворотников при включении левого и правого борта одновременно, убедитесь в стабильности мигания и корректной работе индикаторов.
Следуя этой последовательности, можно локализовать источник неисправности и восстановить работу указателей поворота без обращения в сервис.
Вопрос-ответ:
Почему поворотники на КамАЗе мигают слишком быстро?
Частая причина ускоренного мигания — перегоревшая лампа. Когда одна из ламп не работает, сопротивление цепи уменьшается, и реле-прерыватель увеличивает частоту мигания. Проверка и замена неисправной лампы обычно решает проблему.
Как проверить, что реле поворотников работает правильно?
Для проверки реле необходимо снять его с блока и включить питание на клеммы. При исправном реле должен слышаться характерный щелчок. Если щелчка нет, контакты окислены или реле повреждено, его нужно заменить.
Могут ли неисправные контакты переключателя на рулевой колонке полностью отключить поворотники?
Да, износ или окисление контактной группы переключателя приводит к полному отсутствию сигнала. Для устранения проблемы переключатель нужно разобрать, очистить контакты или заменить узел целиком.
Почему поворотники не загораются при исправных лампах и реле?
Часто это связано с нарушением массы в цепи или повреждением проводки между переключателем и лампами. Проверка контакта с кузовом, состояния проводки и разъёмов помогает выявить источник проблемы.
Как диагностировать поворотники на КамАЗах с электронным модулем управления?
На таких автомобилях подключают диагностический сканер к модулю управления. Сканер показывает наличие ошибок в цепях и состояние реле. Если ошибки отсутствуют, проверяют питание и массу на разъёмах модуля, а при повреждении блока выполняют его замену на совместимый с конкретной моделью.
Почему поворотники на КамАЗе не работают полностью или только на одной стороне?
Если поворотники не загораются вообще или работают только на одной стороне, причины чаще всего кроются в нескольких узлах. Первым делом проверяют предохранители и реле-прерыватель, так как их перегоревшие элементы или окисленные контакты разрывают цепь. Далее проверяют переключатель на рулевой колонке — износ контактов или поломка возвратного механизма приводит к полному отсутствию сигнала. Также стоит осмотреть проводку и разъёмы на наличие обрывов или окислений, а лампы и патроны — на целостность нити накала и контактных площадок. На КамАЗах с электронным модулем управления проверяют ошибки через диагностический сканер и питание на клеммах блока. Восстановление массы на корпусе и надежное соединение всех разъёмов обычно возвращает работоспособность всей системы.
