Двигатели Cummins, устанавливаемые на грузовики КамАЗ, отличаются надёжной конструкцией, но требуют внимательного обслуживания. При появлении потери мощности, повышенного расхода масла или посторонних шумов стоит рассмотреть вариант капитального ремонта. Работы начинаются с подготовки – важно обеспечить чистое помещение, набор инструмента и доступ к технической документации именно для вашей модификации двигателя, будь то ISLe, ISBe или 6BT.
Перед разборкой необходимо провести внешнюю диагностику. Проверяют компрессию в цилиндрах, давление масла, состояние системы охлаждения и топливоподачи. Эти данные помогут определить, требуется ли полная разборка или можно ограничиться заменой отдельных узлов. При снятии двигателя следует метить все соединения и провода, чтобы исключить ошибки при сборке.
Особое внимание уделяют состоянию цилиндропоршневой группы, вкладышей и клапанного механизма. Любое отклонение от допусков по зазорам или износу может привести к повторному ремонту через короткое время. Чтобы избежать этого, все детали измеряют микрометром и нутромером, сверяя результаты с заводскими параметрами. Такой подход позволяет точно определить объём предстоящих работ и избежать лишних затрат.

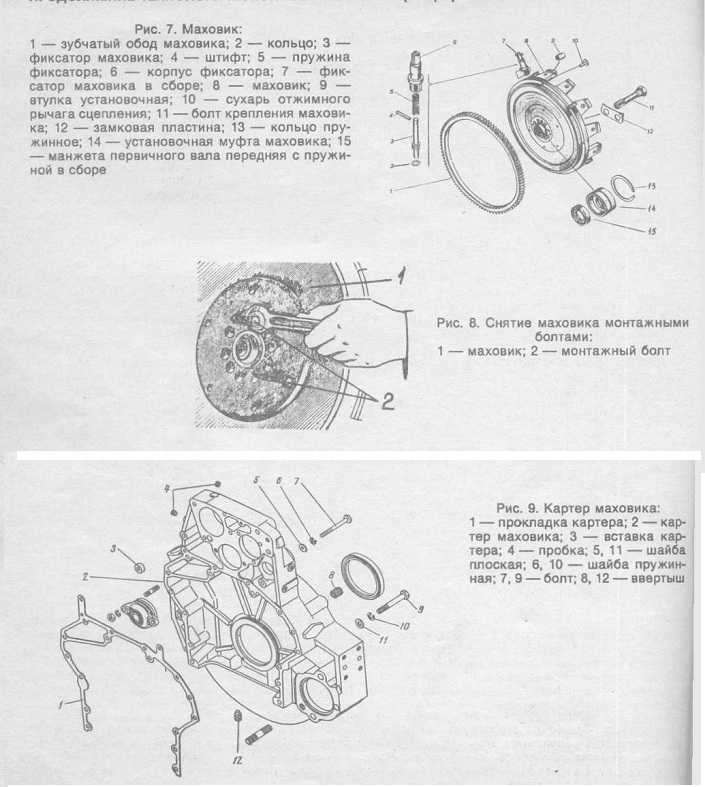

Подготовка рабочего места и инструмента для разборки двигателя
Перед началом ремонта двигателя Каменс на КамАЗ необходимо организовать рабочее пространство так, чтобы исключить загрязнение деталей и путаницу при сборке. Помещение должно быть хорошо освещено, с устойчивым верстаком и достаточным местом для размещения узлов. Рабочая зона очищается от пыли и масла, пол накрывается плотной плёнкой или металлическим поддоном для сбора вытекших жидкостей.
Инструмент подбирается с учётом особенностей конструкции двигателя. Понадобятся набор головок и ключей в дюймовой системе, воротки, динамометрический ключ, съёмники шкивов, приспособление для фиксации коленчатого вала, индикатор часового типа, микрометр и нутромер. Для аккуратной разборки навесного оборудования желательно использовать пневмоинструмент с регулируемым крутящим моментом.
Все детали после снятия следует размещать в промаркированных контейнерах или пластиковых ящиках. Болты и крепёж группируются по узлам, а мелкие элементы – по пакетам с подписями. Это сократит время на сборку и поможет избежать ошибок. При работе с топливной аппаратурой и форсунками необходимо использовать отдельный чистый стол и инструменты, исключающие попадание абразива.
Перед началом разборки важно подготовить ёмкости для слива масла, охлаждающей жидкости и топлива. Отработанные жидкости утилизируются согласно требованиям. В зоне ремонта не допускается хранение посторонних предметов – каждая операция должна выполняться в чистоте, особенно при разборке блока цилиндров и головки.
Проверка технической документации и подбор необходимых запчастей
Перед началом ремонта двигателя Каменс на КамАЗ необходимо уточнить заводскую модификацию и серийный номер двигателя. Эти данные указаны на шильдике, закреплённом на блоке цилиндров. От правильной идентификации зависит совместимость деталей, особенно при заказе комплектов прокладок, поршневых колец, вкладышей и элементов топливной системы.
Техническая документация – руководство по ремонту, каталог деталей и сервисные бюллетени – содержит номинальные размеры, допуски и моменты затяжки. Рекомендуется использовать оригинальные мануалы Cummins, так как они включают обновления по модернизированным узлам и рекомендуемым заменам. Электронные версии удобно использовать для поиска конкретных позиций по артикулам.
Подбор запчастей выполняется по каталожным номерам. Для двигателя ISBe, например, применяются поршни диаметром 102 мм с конкретным кодом, а для ISLe – 114 мм. Нельзя ориентироваться только на визуальное сходство деталей, так как различаются фазы распредвалов, высота поршня и форма камеры сгорания. При сомнениях стоит сверяться с заводским каталогом или официальным дистрибьютором.
Особое внимание уделяется качеству расходных материалов. Прокладки, сальники и фильтры должны быть оригинальными или от проверенных поставщиков. Использование несертифицированных аналогов приводит к преждевременному износу. Перед началом работ рекомендуется составить перечень всех необходимых деталей с запасом по крепежу и уплотнителям, чтобы не прерывать процесс ремонта из-за мелких недостающих элементов.
Диагностика состояния цилиндропоршневой группы
Оценка состояния цилиндропоршневой группы двигателя Каменс начинается с измерения компрессии в каждом цилиндре. Для этого используется компрессометр с резьбовым адаптером, подходящим под резьбу форсунки или свечи накаливания. Разница давления между цилиндрами не должна превышать 10–15%. Низкие значения указывают на износ колец, повреждение клапанов или неплотное прилегание поршня к гильзе.
После демонтажа головки блока проводят визуальный осмотр стенок цилиндров. Наличие задиров, рисок и выработки по верхней кромке говорит о необходимости расточки или замены гильз. Для точного измерения используется нутромер с делением 0,01 мм. Допустимый износ гильзы по диаметру не должен превышать 0,12 мм, а овальность – 0,05 мм.
Поршни проверяют на наличие трещин, перегрева и деформаций юбки. Замер зазора между поршнем и гильзой производится микрометром, затем сверяется с номинальными значениями из технического руководства. Измеряют также зазор в замках поршневых колец – слишком большой указывает на износ, а слишком малый может привести к заклиниванию при нагреве.
Пальцы и втулки шатунов осматривают на наличие следов перегрева и эллипсности отверстий. Повышенный люфт в соединении указывает на необходимость замены втулки и последующего развёртывания под номинальный диаметр. Все детали перед повторной установкой очищаются от нагара и масла, после чего смазываются моторным маслом для защиты от коррозии до момента сборки.
Оценка износа коленчатого вала и шатунных вкладышей
Проверка коленчатого вала двигателя Каменс выполняется после полной его очистки от масла и нагара. Сначала визуально оценивают состояние шеек: наличие задиров, следов перегрева и потемнения металла указывает на масляное голодание. При таких признаках вал подлежит шлифовке или замене. Особое внимание уделяют радиусам переходов между шейками и щеками – микротрещины в этих зонах приводят к разрушению вала при нагрузке.
Диаметры коренных и шатунных шеек измеряются микрометром с точностью до 0,01 мм. Овальность и конусность не должны превышать 0,02 мм. Если превышение больше, вал шлифуют под ремонтный размер с последующей установкой соответствующих вкладышей. На шейках не допускается наличие рисок глубже 0,02 мм, а поверхность должна иметь зеркальный блеск без следов коррозии.
Состояние шатунных вкладышей определяют по равномерности износа и наличию задиров. Следы перегрева проявляются потемнением слоя и изменением структуры покрытия. Измеряют внутренний диаметр вкладышей после установки в шатуны и затяжки болтов – зазор между шейкой и вкладышем должен находиться в пределах 0,03–0,08 мм. Проверка проводится с помощью пластиковой калибровочной нити или микрометрического индикатора.
При обнаружении овальных отверстий в шатунах выполняют их восстановление с последующей развёрткой до номинального размера. Поверхности шеек после шлифовки необходимо полировать до шероховатости не выше Ra 0,2. Перед сборкой все детали промываются, продуваются сжатым воздухом и смазываются моторным маслом для предотвращения сухого трения при первом запуске.
Проверка головки блока цилиндров и клапанного механизма
Головка блока цилиндров двигателя Каменс осматривается на трещины и прогары после очистки от нагара и масла. Поверхность прилегания к блоку проверяется линейкой и щупом: допустимое отклонение не превышает 0,05 мм. Деформация требует шлифовки, трещины – замены детали.
Оценка герметичности каналов охлаждения и смазки проводится под давлением воздуха 3–4 бар с погружением в воду. Появление пузырей указывает на микротрещины в седлах клапанов или между каналами, устранение которых возможно только заменой.
Клапаны разбираются и проверяются на износ стержней и фасок. Допустимый износ стержня – 0,03 мм. Прогоревшие фаски или трещины требуют притирки или замены. Седла проверяются на соосность и ширину рабочей поверхности; нарушение геометрии устраняется расточкой с последующей притиркой клапанов.
Пружины клапанов измеряются в свободном состоянии и под нагрузкой, потеря упругости более 5% означает замену. Рокеры и оси коромысел осматриваются на выработку, зазор в точках опоры не должен превышать 0,10 мм. После проверки все элементы очищаются и смазываются моторным маслом перед сборкой с соблюдением моментов затяжки.
Контроль состояния топливной аппаратуры и форсунок
Топливная аппаратура двигателя Каменс проверяется после её демонтажа с двигателя и очистки от нагара и отложений. Насос высокого давления осматривается на наличие трещин корпуса и люфтов в приводе. Вал насоса не должен иметь бокового люфта более 0,05 мм. Рабочие плунжеры проверяются на гладкость поверхности и отсутствие задиров, их ход должен соответствовать параметрам, указанным в мануале.
Форсунки разбираются и проверяются по величине распыления и герметичности иглы. Давление открытия иглы измеряется специальным стендом и должно соответствовать заводскому допуску, например, 220–240 бар для дизеля ISBe. Износ седел или иглы приводит к подтеканию топлива и снижению мощности двигателя.
Контролю подлежит также топливопровод и фильтры. Пропускная способность фильтров не должна снижаться более чем на 15% от номинальной, а шланги и трубки проверяются на трещины и потерю упругости. При обнаружении дефектов детали заменяются на новые оригинальные или сертифицированные аналоги.
После проверки форсунки собираются в чистом помещении, смазываются моторным маслом и устанавливаются с соблюдением моментов затяжки. Перед запуском двигателя рекомендуется провести продувку топливной системы для удаления воздуха и проверки герметичности соединений.
Замена прокладок, сальников и уплотнительных элементов
При ремонте двигателя Каменс на КамАЗ особое внимание уделяется герметичности всех соединений. Все прокладки, сальники и уплотнители должны заменяться на новые, даже если визуально они выглядят исправными. Старые элементы теряют эластичность и могут привести к подтеканию масла или охлаждающей жидкости.
Рекомендуется придерживаться следующей последовательности:
- Снять старые прокладки и тщательно очистить поверхности прилегания от нагара и остатков герметика.
- Проверить плоскости блока и головки цилиндров на ровность с помощью линейки и щупа; отклонение не должно превышать 0,05 мм.
- Установить новые прокладки блока и головки, смазав контактные поверхности тонким слоем моторного масла, чтобы обеспечить плотное прилегание.
- Заменить сальники коленвала и распределительного вала, убедившись в правильной ориентации и отсутствии перекосов при установке.
- Проверить уплотнительные кольца форсунок, подводки масла и охлаждающей жидкости, заменив изношенные элементы на новые оригинальные или сертифицированные аналоги.
- Собрать все узлы с соблюдением моментов затяжки, указанных в сервисной документации, чтобы избежать деформации прокладок и подтеков.
Использование качественных уплотнительных материалов и строгое соблюдение технологии установки минимизирует риск утечек и повышает долговечность двигателя после ремонта.
Сборка и обкатка двигателя после ремонта
После проверки всех узлов и замены изношенных деталей приступают к сборке двигателя Каменс на КамАЗ. Все элементы должны быть тщательно очищены и смазаны моторным маслом перед установкой. Соблюдение порядка сборки и правильных моментов затяжки предотвращает деформацию деталей и преждевременный износ.
Рекомендуется следующая последовательность сборки:
- Установить коленчатый вал с новыми коренными и шатунными вкладышами, проверить зазоры микрометром.
- Собрать шатунно-поршневую группу, проверить правильность установки колец и ориентацию поршней по меткам.
- Установить головку блока цилиндров с новой прокладкой, затянуть болты в несколько этапов по рекомендованной схеме и моментам.
- Собрать клапанный механизм, проверить зазоры в приводе клапанов, установить распредвал и провернуть двигатель вручную для контроля свободного вращения.
- Монтаж топливной аппаратуры и форсунок с соблюдением герметичности всех соединений.
- Установить навесное оборудование, шланги, проводку и все внешние соединения.
Обкатка проводится на стенде или после установки двигателя на автомобиль. Первые 50–100 км рекомендуется поддерживать обороты не выше 2000–2200 об/мин, избегать полной нагрузки и контролировать давление масла и температуру охлаждающей жидкости. После обкатки проверяют затяжку всех креплений, уровень масла и герметичность всех соединений.
Вопрос-ответ:
С каких деталей лучше начать разборку двигателя Каменс на КамАЗ?
Разборку рекомендуется начинать с навесного оборудования: генератора, компрессора, насосов и трубопроводов. Это освобождает доступ к головке блока цилиндров и масляному поддону, позволяя аккуратно снять основные узлы двигателя и снизить риск повреждений.
Как проверить состояние цилиндропоршневой группы перед ремонтом?
Необходимо измерить компрессию в каждом цилиндре и сравнить показания. Затем после снятия головки блока цилиндров измеряют диаметр цилиндров и овальность гильз микрометром или нутромером. Также проверяют поршни на трещины и износ юбки, замеряют зазоры поршневых колец, сопоставляя с заводскими допусками.
Каким образом определяется износ коленчатого вала и шатунных вкладышей?
Износ определяют измерением диаметров шеек микрометром, проверкой овальности и конусности. Дополнительно осматривают поверхности на наличие задиров и потемнений от перегрева. Шатунные вкладыши проверяют на равномерность износа и величину зазора после установки на шатуны. Все измерения сопоставляют с допусками, указанными в техническом руководстве.
Как правильно подготовить прокладки и сальники перед установкой?
Все поверхности должны быть очищены от старого герметика и нагара. Прокладки и сальники рекомендуется смазывать тонким слоем моторного масла для улучшения прилегания. При установке важно соблюдать ориентацию и затяжку крепежа по схеме, указанной в документации, чтобы предотвратить подтекания масла и охлаждающей жидкости.
Какие шаги включают обкатку двигателя после капитального ремонта?
После сборки двигатель проверяют на свободное вращение и герметичность. На первых километрах не превышают обороты 2000–2200 об/мин, избегают полной нагрузки. Контролируют давление масла и температуру охлаждающей жидкости. После 50–100 км обкатки повторно проверяют затяжку всех креплений и герметичность соединений.
