Как подключить активный сабвуфер к ресиверу yamaha

Активный сабвуфер отличается наличием встроенного усилителя, что упрощает его подключение к ресиверу Yamaha и позволяет получить чистый и мощный низкочастотный звук без дополнительного оборудования. Основной интерфейс подключения – это линейный выход LFE или предвыходы на фронтальных каналах. Правильный выбор кабеля и разъемов обеспечивает минимальные потери сигнала и исключает шумы.

Перед подключением рекомендуется определить местоположение сабвуфера относительно фронтальных колонок и слушателя. От этого зависит оптимальная фаза и частота среза, которые на ресивере Yamaha настраиваются через меню аудио или функции автоматической калибровки YPAO. Неправильная установка может привести к размытию низких частот или дисбалансу в акустической сцене.

Для обеспечения стабильной работы важно использовать кабели RCA с качественной экранировкой и избегать пересечения с силовыми проводами. Активный сабвуфер подключается к выходу LFE или к предусилителям фронтальных каналов с использованием переключателя режима работы на сабвуфере. Это позволяет ресиверу точно управлять воспроизводимой частотой и уровнем низких частот, а также предотвращает перегрузку усилителя сабвуфера.

После физического подключения необходимо выполнить базовую настройку уровня громкости и фазы на сабвуфере, а затем запустить автоматическую калибровку ресивера. Yamaha YPAO измеряет акустику помещения и оптимизирует параметры кроссовера и задержки для каждого канала, включая сабвуфер. Это обеспечивает сбалансированный и детализированный низ без искажений, что особенно важно для домашних кинотеатров и музыкальных систем высокого класса.

Выбор подходящего кабеля для подключения сабвуфера

Для подключения активного сабвуфера к ресиверу Yamaha рекомендуется использовать качественный коаксиальный или RCA-кабель с низким уровнем сопротивления и экранированием. Длина кабеля должна быть минимально необходимой: оптимально до 3 метров для предотвращения потерь сигнала и наводок.

Предпочтительно использовать кабель с одножильной медной проводкой толщиной не менее 18 AWG. Это обеспечивает стабильную передачу низкочастотного сигнала без искажений. Экранирование кабеля должно быть сплошным или многослойным, чтобы защитить сигнал от электромагнитных помех, особенно если кабель проходит рядом с источниками питания или сетевыми кабелями.

Разъёмы кабеля должны плотно входить в гнёзда ресивера и сабвуфера, обеспечивая надёжный контакт без люфта. Для активных сабвуферов Yamaha важно, чтобы кабель был предназначен именно для низкочастотного сигнала, так как обычные аудиокабели для колонок могут не передавать басы с достаточной точностью.

Если используется длинный кабель свыше 5 метров, стоит выбирать модели с дополнительным экранированием и усиленной медной жилой. Для домашних систем средней дальности достаточно стандартного RCA-кабеля высокого качества с двухслойным экраном и медной жилой толщиной 18–16 AWG.

Определение правильного выхода на ресивере Yamaha

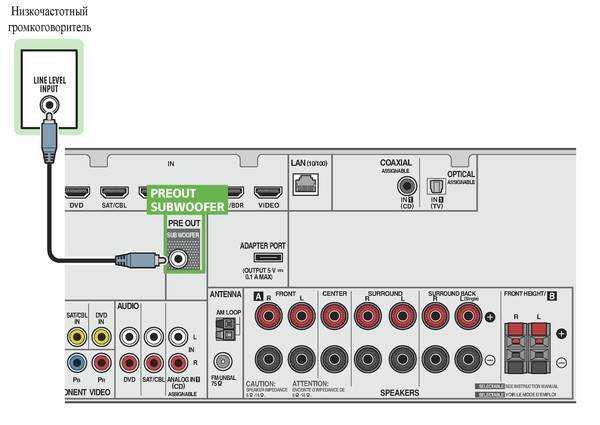

На ресиверах Yamaha для подключения активного сабвуфера предусмотрен отдельный выход с маркировкой SUBWOOFER PRE OUT. Он обеспечивает низкоуровневый сигнал, оптимизированный для сабвуферов с собственным усилителем. Использование других линейных выходов, таких как Front L/R Pre Out, может привести к искажению басов и перегрузке сабвуфера.

При выборе выхода необходимо учитывать модель ресивера. В современных Yamaha серии RX и Aventage выход SUBWOOFER PRE OUT обычно расположен на задней панели и подписан как «SW» или «Subwoofer». На некоторых моделях может быть два выхода для сабвуфера (Left/Right), что позволяет подключать два устройства или использовать мостовой режим для одного сабвуфера с двойным входом.

Если ресивер оснащен функцией автоматической калибровки YPAO, подключение к правильному выходу обеспечивает корректное измерение уровня и частотной характеристики сабвуфера в комнате. Неправильное подключение приведет к некорректной настройке и нарушению балансировки звука.

Для проверки правильного выхода можно использовать тестовый тон низких частот. При подключении к SUBWOOFER PRE OUT тон должен воспроизводиться чисто, без клиппинга и заметного искажения. Любые шумы или искажения сигнализируют о необходимости переподключения или проверки кабеля.

Настройка уровня громкости сабвуфера на ресивере

После подключения сабвуфера к ресиверу Yamaha необходимо откорректировать уровень его громкости так, чтобы басы не перекрывали основные каналы, но при этом оставались ощутимыми. Для этого используется меню настроек ресивера, доступное через экранное OSD или мобильное приложение MusicCast Controller.

Алгоритм настройки:

1. Перейдите в раздел Speaker Setup или Manual Setup на ресивере.
2. Откройте параметр Level и выберите канал сабвуфера (обычно обозначается как SW).
3. Установите начальное значение в диапазоне от –3 дБ до 0 дБ.
4. Воспроизведите тестовый сигнал или знакомый музыкальный материал с выраженными низкими частотами.
5. Постепенно увеличивайте или уменьшайте уровень, добиваясь плотного, но не гулкого звучания.

Для точной калибровки используйте встроенную систему Yamaha YPAO. Во время автоматического измерения микрофон фиксирует баланс между каналами, включая сабвуфер. Однако после калибровки рекомендуется вручную проверить результат: если басы кажутся слабыми, увеличьте уровень на 1–2 дБ; если слишком навязчивыми – уменьшите на те же значения.

• Не повышайте громкость сабвуфера на самом корпусе выше средней отметки – корректировка должна выполняться на ресивере.
• Избегайте резкого увеличения уровня более чем на +6 дБ, чтобы не вызвать перегрузку усилителя сабвуфера.
• Оптимальный диапазон настройки для большинства помещений – от –6 дБ до +3 дБ.

При правильной настройке сабвуфер поддерживает фронтальные колонки и создает цельное звуковое поле без акцента на отдельные частоты.

Регулировка частоты среза для басов

На ресиверах Yamaha активный сабвуфер подключается через выход Subwoofer Pre Out. Частота среза определяет верхний предел воспроизводимых низких частот. Для стандартных полочных колонок рекомендуется устанавливать частоту среза сабвуфера в диапазоне 80–120 Гц, чтобы избежать наложения с основными динамиками.

Если полочные или напольные колонки способны воспроизводить низы до 50–60 Гц, частоту среза стоит поднять ближе к 100–120 Гц. Для крупногабаритных колонок с глубоким басом оптимальна настройка 80–90 Гц. Следует учитывать характеристику помещения: в маленьких комнатах низкие частоты усиливаются, поэтому точная настройка в диапазоне 70–90 Гц часто обеспечивает ровный бас.

Регулировка на самом сабвуфере должна синхронизироваться с настройкой ресивера. Если на ресивере установлена частота кроссовера 100 Гц, сабвуфер рекомендуется настроить на 95–100 Гц для плавного перехода и минимизации провалов в середине диапазона.

При настройке рекомендуется использовать тестовые сигналы или специальные аудиотреки с глубоким басом. Слушайте на средней громкости, проверяя, чтобы бас не был чрезмерно гулким и не перекрывал остальную сцену. В многоканальных системах важно проверять баланс между каналами LFE и фронтальными динамиками, корректируя частоту среза до получения равномерного звучания по всему диапазону низких частот.

Подключение сабвуфера к сети и проверка питания

Перед подключением убедитесь, что напряжение в розетке соответствует спецификации сабвуфера Yamaha (обычно 220–240 В, 50/60 Гц). Использование сетевого фильтра или источника бесперебойного питания рекомендуется при нестабильной сети.

1. Подключение сетевого кабеля:

   • Используйте оригинальный кабель, поставляемый с сабвуфером.
   • Вставьте вилку в разъем на задней панели сабвуфера до упора.
   • Подключите второй конец кабеля к заземленной розетке без нагрузки более 10 А.

2. Включение питания:

   • Переключатель питания находится на задней панели; сначала установите его в положение «OFF» перед подключением к сети.
   • После подключения включите переключатель в положение «ON».
   • Индикатор питания на передней панели должен загореться зеленым или синим светом в зависимости от модели.

3. Проверка функционирования:

   • Коротко увеличьте уровень громкости на ресивере и сабвуфере, убедившись, что слышен звук без шумов или треска.
   • При отсутствии индикации питания проверьте розетку с помощью другого устройства и сетевой кабель на целостность.
   • Если сабвуфер оснащен автоматическим режимом ожидания, убедитесь, что он реагирует на аудиосигнал и включается при воспроизведении низких частот.

Не подключайте сабвуфер через удлинители сомнительного качества. Любые перепады напряжения свыше ±10% от номинала могут повредить усилитель.

Регулярно проверяйте состояние сетевого кабеля и разъема. Мягкие изгибы кабеля не влияют на работу, но трещины или оголенные провода требуют немедленной замены.

Тестирование сигнала и проверка стереобаланса

После подключения активного сабвуфера к ресиверу Yamaha необходимо убедиться в корректной передаче сигнала и правильном стереобалансе. Начните с воспроизведения тестового аудиосигнала с частотой 80–120 Гц, который соответствует диапазону низких частот сабвуфера.

Подключите сабвуфер к выходу LFE или к линейным выходам «Subwoofer Pre Out» ресивера. Для проверки сигнала используйте кабель RCA с минимальной длиной до 3 метров, чтобы исключить потери и наводки. На панели сабвуфера индикатор сигнала должен реагировать на каждый тестовый импульс, загораясь при поступлении аудиосигнала.

Для проверки стереобаланса воспроизводите моно и стереотреки с выделенными низкими частотами для левого и правого каналов. В режиме стерео перемещайте источник звука между колонками и следите за равномерностью распределения баса. Если ресивер поддерживает функцию «Speaker Level Test», активируйте её и прослушайте последовательные импульсы для каждого канала, чтобы убедиться в правильном отклике сабвуфера и основной акустики.

Регулировка стереобаланса производится через меню ресивера Yamaha. Задайте баланс между левым и правым каналом с точностью до ±1 дБ. После этого убедитесь, что уровень сабвуфера согласован с фронтальными колонками, используя тестовую дорожку с частотами 40–120 Гц. При необходимости слегка измените уровень на сабвуфере до совпадения восприятия баса с общей акустической сценой.

Проверку сигналов завершите прослушиванием музыкальных композиций с разными тембрами низких частот: ударные, бас-гитара и синтезаторные партии. Это позволит выявить любые асимметрии или недостатки передачи низких частот и окончательно настроить стереобаланс.

Устранение шума и помех при работе сабвуфера

Электропитание играет критическую роль. Подключайте сабвуфер к отдельной розетке без других мощных приборов на линии. Использование сетевого фильтра с уровнем подавления шумов не ниже 50 дБ уменьшает индуцированные помехи. Избегайте удлинителей и тройников без заземления.

Проверка заземления оборудования обязательна. Если при включении сабвуфера слышен гул, попробуйте изменить источник питания ресивера или используйте ground loop isolator. При обнаружении разницы потенциалов между устройствами помехи практически полностью исчезают.

Настройка уровня входного сигнала на сабвуфере должна быть умеренной. Слишком высокий сигнал вызывает перегрузку предусилителя и появление искажений. Оптимальная практика – установить регулятор Gain на среднее значение и скорректировать громкость через ресивер.

Расположение сабвуфера также влияет на шум. Держите его на расстоянии не менее 30 см от телевизора, компьютера и сетевых фильтров. Избегайте прямого контакта с металлическими поверхностями, которые могут служить антенной для электромагнитных помех.

Если сабвуфер подключен по линейному выходу стереоресивера, используйте режим LFE, если он поддерживается. Это снижает риск перекрестных помех от других каналов и обеспечивает чистый басовый сигнал без лишнего шума.

В случае устойчивых помех проведите тест с другим источником сигнала. Если шум остаётся, вероятно, проблема в внутренней электронике сабвуфера, и следует обратиться к сервисному центру. Регулярная профилактика и чистка контактов RCA-коннекторов предотвращает накопление окислов и улучшает качество соединения.

Вопрос-ответ:

Как правильно выбрать кабель для подключения активного сабвуфера к ресиверу Yamaha?

Для соединения лучше использовать качественный RCA-кабель с надежной экранировкой. Это поможет минимизировать шум и помехи, которые могут возникнуть при прохождении сигнала. Длина кабеля не должна быть слишком большой — оптимально до 3 метров, чтобы избежать ослабления сигнала. Некоторые ресиверы Yamaha имеют отдельный выход LFE; в этом случае подключение следует производить именно к нему для корректной передачи низких частот.

Можно ли подключать сабвуфер к ресиверу без использования отдельного усилителя?

Да, активные сабвуферы имеют встроенный усилитель, поэтому отдельный внешний усилитель не требуется. Ресивер передает слабый сигнал на сабвуфер, который затем усиливается встроенной схемой. Главное — правильно установить уровень громкости на самом сабвуфере, чтобы он не перегружал ресивер и не создавал искажений.

Почему сабвуфер иногда издает гул или шум при подключении к ресиверу Yamaha?

Чаще всего шум возникает из-за заземления или плохой экранировки кабеля. Если кабель проходит рядом с силовыми проводами или источниками электромагнитных помех, это может создавать постоянный гул. Решением может быть использование кабеля с двойной экранировкой, проверка розеток на правильное заземление и размещение сабвуфера подальше от техники, создающей помехи.

Как настроить частоту среза на сабвуфере, чтобы он гармонично работал с колонками Yamaha?

Частоту среза обычно настраивают на уровне 80–120 Гц, но точное значение зависит от размеров колонок и акустики помещения. Если колонки маленькие, частоту лучше уменьшить, чтобы низкие частоты полностью переходили на сабвуфер. В больших комнатах допустимо поднять срез. После установки частоты следует прослушать музыку с разными жанрами, чтобы убедиться, что переход от колонок к сабвуферу звучит плавно.

Можно ли подключить два сабвуфера к одному ресиверу Yamaha и как это правильно сделать?

Да, многие ресиверы Yamaha поддерживают подключение двух сабвуферов. Для этого используют Y-образный RCA-разветвитель, подключаемый к выходу LFE ресивера. Каждый сабвуфер настраивается отдельно по уровню громкости и фазе, чтобы избежать фазовых конфликтов и усиления или ослабления низких частот в комнате. Расположение сабвуферов также важно — лучше поставить их по разным углам помещения для равномерного распределения баса.

Как правильно подключить активный сабвуфер к ресиверу Yamaha, чтобы получить чистый бас без искажений?

Для подключения активного сабвуфера к ресиверу Yamaha необходимо использовать специальный сабвуферный выход (Sub Out или LFE Out) на ресивере и соединить его с входом сабвуфера через RCA-кабель. После подключения важно установить на сабвуфере уровень громкости на минимальный и постепенно увеличивать его, чтобы избежать перегрузки. Также нужно настроить частоту среза (Low Pass) на сабвуфере, чтобы она соответствовала вашим основным колонкам, обычно в диапазоне 80–120 Гц. На ресивере стоит включить режим сабвуфера и проверить фазу (0° или 180°), чтобы бас не ослаблялся в сочетании с остальными колонками. После этих настроек рекомендуется проиграть музыкальный трек с выраженным басом и прослушать равномерность низких частот по комнате, при необходимости слегка подкорректировав уровень и фазу.
