Современные ресиверы Yamaha поддерживают несколько способов подключения к телевизору: через HDMI, оптический или коаксиальный кабель. Наиболее удобным вариантом считается использование разъема HDMI ARC, который позволяет передавать как звук, так и команды управления. Если телевизор оснащен таким выходом, достаточно соединить его с разъемом HDMI OUT (ARC) на ресивере.
Некоторые модели Yamaha имеют функцию автоматической настройки входов и поддерживают управление через HDMI-CEC. Это позволяет использовать пульт телевизора для регулировки громкости ресивера и включения устройств синхронно. Если такая опция недоступна, все параметры можно выставить вручную через меню ресивера.
Выбор подходящего кабеля для соединения
Если у ресивера или телевизора отсутствует HDMI-разъём, можно использовать оптический кабель для звука в связке с видеоподключением через компонентные или композитные разъёмы. В этом случае изображение и звук будут разделены, но качество многоканального аудио сохранится.
При использовании старых моделей телевизоров допустимо подключение через коаксиальный цифровой кабель. Он также передаёт многоканальный звук, но поддержка современных форматов может быть ограничена.
Перед покупкой кабеля важно проверить, какие разъёмы доступны на обоих устройствах. Если ресивер и телевизор оснащены поддержкой ARC или eARC, рекомендуется выбрать HDMI-кабель соответствующего стандарта, чтобы управлять звуком через пульт телевизора и использовать современные форматы Dolby Atmos или DTS:X.

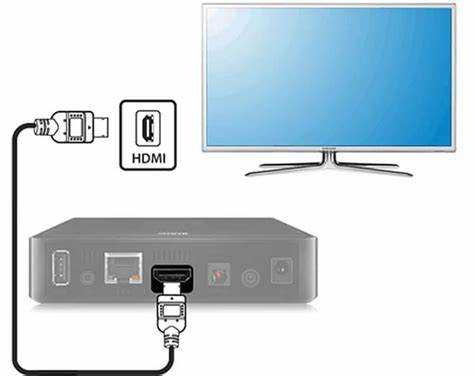

Подключение ресивера Yamaha через HDMI
Для передачи изображения и многоканального звука между ресивером Yamaha и телевизором используется HDMI-кабель. На задней панели ресивера выберите разъём с маркировкой HDMI OUT (обычно обозначен как OUT или OUT ARC). На телевизоре подключите кабель в HDMI-вход, поддерживающий ARC или eARC.
Если телевизор оснащён портом HDMI ARC, включите функцию HDMI Control (CEC) и ARC в меню ресивера Yamaha. В телевизоре активируйте соответствующую настройку, чтобы аудиосигнал с ТВ мог возвращаться в ресивер без дополнительных кабелей. Это позволит передавать звук со встроенных приложений телевизора напрямую в акустическую систему.
При подключении к HDMI-входу без поддержки ARC необходимо использовать отдельное соединение для звука – например, оптический кабель. Однако для максимального качества передачи предпочтительно использовать HDMI ARC или eARC.
Для стабильной работы выбирайте кабели версии не ниже HDMI 2.0, а при поддержке eARC – HDMI 2.1. Это обеспечит корректное воспроизведение форматов Dolby TrueHD и DTS-HD Master Audio без потерь.
Настройка соединения через оптический кабель
Для подключения ресивера Yamaha к телевизору через оптический кабель используйте разъем Optical Out на телевизоре и Optical In на ресивере. Кабель следует вставлять аккуратно, избегая чрезмерного усилия, чтобы не повредить разъемы.
После подключения включите телевизор и ресивер. В меню телевизора выберите Цифровой аудиовыход или Optical Out и установите формат PCM или Dolby Digital, совместимый с вашим ресивером. Неправильный выбор формата может привести к отсутствию звука.
На ресивере Yamaha перейдите в меню Input Assign и назначьте вход Optical для соответствующего источника. Убедитесь, что выбранный вход активен, а уровень громкости установлен на среднее значение для теста.
После настройки проведите проверку: воспроизведите контент с телевизора и убедитесь, что звук корректно передается через ресивер. При отсутствии сигнала проверьте кабель на целостность и плотность подключения, а также совместимость форматов аудио между устройствами.
Использование аналоговых разъемов при отсутствии HDMI
Если телевизор или ресивер Yamaha не поддерживают HDMI, для подключения используются аналоговые разъемы RCA или компонентные кабели. RCA-подключение предполагает три разъема: красный и белый для стереозвука, желтый для видеосигнала. Для компонентного соединения используются три кабеля для видео (красный, зеленый, синий) и два для аудио (красный и белый).
Подключение через RCA требует соблюдения соответствия цветов разъемов на телевизоре и ресивере. Красный подключается к красному, белый к белому, желтый к желтому. Для компонентного видео важно правильно соединять кабели по цветам: красный, зеленый и синий должны соответствовать разъемам с такими же обозначениями на обоих устройствах.
После подключения необходимо выбрать на ресивере источник сигнала, соответствующий входу (AUX, VIDEO, COMPONENT). На телевизоре также выбирается соответствующий входной канал. Для стереозвука с RCA рекомендуется устанавливать уровень громкости на ресивере сначала низким, чтобы избежать резких перепадов звука.
Качество передачи через аналоговые разъемы ниже по сравнению с HDMI: возможны шумы на аудио и снижение четкости изображения. Для минимизации помех кабели следует прокладывать отдельно от источников электромагнитных наводок и избегать сильного перегиба проводов.
Включение функции ARC на телевизоре и ресивере
Функция ARC (Audio Return Channel) позволяет передавать звук с телевизора на ресивер через один HDMI-кабель, исключая необходимость дополнительных аудиопроводов. Для корректной работы требуется поддержка ARC как на телевизоре, так и на ресивере Yamaha.
Алгоритм включения функции ARC:
- Подключите HDMI-кабель к порту с маркировкой HDMI ARC на телевизоре и к соответствующему HDMI-порту на ресивере.
- На телевизоре откройте меню настроек звука:
- Выберите источник аудио: HDMI ARC или Внешний динамик с поддержкой HDMI.
- Включите опцию HDMI Control или CEC, если телевизор требует активации для ARC.
- На ресивере Yamaha откройте меню HDMI Setup:
- Активируйте ARC или Audio Return Channel для соответствующего HDMI-порта.
- Убедитесь, что включен HDMI Control (или CEC) для синхронизации с телевизором.
- Проверьте воспроизведение звука:
- Выберите на телевизоре любой источник с аудиовыходом.
- Ресивер должен автоматически принять аудиосигнал через ARC.
- Если звук отсутствует, проверьте версию HDMI-кабеля (не ниже HDMI 1.4) и повторно активируйте HDMI Control на обоих устройствах.
Использование ARC позволяет управлять громкостью телевизора через ресивер и минимизирует количество кабелей, сохраняя высокое качество звука.
Настройка источника сигнала на ресивере Yamaha
Для корректной работы с телевизором необходимо выбрать правильный источник сигнала на ресивере. В зависимости от типа подключения это может быть HDMI, оптический кабель или аналоговый вход.
Чтобы переключить источник, используйте кнопку Input на передней панели ресивера или на пульте дистанционного управления. На экране ресивера отобразятся доступные входы, например: HDMI 1, HDMI 2, Optical, AUX.
Если подключение осуществляется через HDMI с поддержкой ARC, выберите соответствующий HDMI-вход, отмеченный как ARC. Это обеспечит передачу аудиосигнала с телевизора на ресивер без дополнительных кабелей.
Для аналогового подключения выберите AUX или Line In, в зависимости от марки ресивера. Кабели подключаются к соответствующим разъемам RCA на задней панели.
После выбора источника проверьте уровень громкости на ресивере и телевизоре, чтобы избежать искажений. При необходимости используйте меню ресивера для настройки баланса каналов и формата аудио (стерео, 5.1 и т.д.).
| Источник | Подключение | Примечание |
|---|---|---|
| HDMI (ARC) | HDMI кабель | Передача аудио с ТВ без дополнительного кабеля |
| Оптический | Оптический кабель | Требуется включение оптического выхода на ТВ |
| AUX / Line In | RCA кабели | Аналоговое подключение, качество зависит от кабеля |
Проверка синхронизации изображения и звука
После подключения ресивера Yamaha к телевизору важно убедиться, что звук и изображение синхронизированы, чтобы избежать задержек и рассогласований при просмотре видео.
Для проверки выполните следующие действия:
- Включите телевизор и ресивер, выберите источник сигнала, к которому подключен ресивер.
- Воспроизведите видеоконтент с четкими звуковыми эффектами, например трейлер фильма с быстрыми действиями или тестовый клип, доступный в настройках телевизора или ресивера.
- Обратите внимание на задержку звука относительно движения губ и быстрых сцен. Если звук отстает, потребуется корректировка задержки (Lip Sync).
- На ресивере Yamaha перейдите в меню «Настройки звука» → «Синхронизация видео/звука» или «Lip Sync» и отрегулируйте задержку в миллисекундах, пока звук точно не совпадет с изображением.
- При использовании HDMI ARC проверьте, что функция ARC включена на обоих устройствах, так как её отсутствие может вызвать рассинхрон.
- Для оптического или аналогового подключения проверьте, чтобы кабель был полностью исправен, а ресивер поддерживал корректную задержку аудио.
После настройки воспроизведите несколько сцен с динамическими эффектами и диалогами, чтобы убедиться, что синхронизация стабильна для разных типов контента.
Если рассинхрон сохраняется, попробуйте переключить другой вход HDMI или обновить прошивку ресивера и телевизора, так как устаревшее программное обеспечение может влиять на обработку сигнала.
Решение распространенных проблем при подключении
Если телевизор не обнаруживает ресивер через HDMI, убедитесь, что используется кабель с поддержкой HDMI 2.0 или выше и оба устройства включены в правильный HDMI-вход и выход. Проверка режима HDMI-CEC на телевизоре и ресивере часто решает проблему отсутствия управления с одного пульта.
При отсутствии звука через оптический кабель проверьте выбор источника на ресивере. Он должен быть установлен на «Optical» или соответствующий цифровой вход. Некоторые модели требуют переключения формата звука на телевизоре с Dolby Digital на PCM.
Задержка звука относительно изображения чаще возникает при подключении через HDMI ARC. В меню ресивера активируйте функцию «Lip Sync» или «AV Sync», чтобы синхронизировать аудио и видео. Если задержка сохраняется, используйте прямое подключение HDMI от источника к ресиверу.
Если телевизор показывает «нет сигнала», убедитесь в корректной последовательности включения: сначала ресивер, затем телевизор. Проверьте версию прошивки устройств и при необходимости обновите ее через официальный сайт Yamaha и производителя телевизора.
При периодическом пропадании звука проверьте плотность соединений кабелей, а также отсутствие повреждений на контактах. Замена кабеля на сертифицированный High Speed HDMI часто устраняет нестабильность сигнала.
Вопрос-ответ:
Можно ли подключить ресивер Yamaha к телевизору без HDMI?
Да, если у телевизора и ресивера нет совместимого HDMI-разъема, можно использовать оптический кабель или аналоговые RCA-кабели (красный и белый для звука, жёлтый для изображения). Оптическое соединение предпочтительнее, так как оно передаёт звук без потерь. RCA стоит рассматривать только при отсутствии других вариантов, так как качество будет ниже.
Почему при подключении через HDMI нет звука?
Чаще всего причина в настройках телевизора или ресивера. На телевизоре нужно включить передачу аудиосигнала через HDMI ARC в разделе «Звук» или «Аудиовыход». На ресивере Yamaha необходимо выбрать правильный вход и активировать режим ARC в меню «HDMI Control». Также стоит проверить кабель — он должен поддерживать стандарт HDMI с ARC.
Как выбрать правильный вход на ресивере Yamaha?
На передней панели ресивера есть кнопка выбора входа, а также это можно сделать через пульт. Если телевизор подключён через HDMI ARC, выбирается вход «TV». Если используется оптический кабель — обычно это вход «OPTICAL». Название входа отображается на экране ресивера. При необходимости в меню можно вручную переназначить входы под конкретные разъёмы.
Что делать, если картинка прерывается при подключении ресивера?
Причина может быть в кабеле — длинные или низкокачественные HDMI часто дают сбои. Попробуйте заменить его на более короткий и сертифицированный. Также стоит проверить настройки разрешения: если ресивер передаёт сигнал выше, чем поддерживает телевизор (например, 4K при старой модели ТВ), изображение может пропадать. В меню ресивера можно выставить фиксированное разрешение, соответствующее телевизору.
