Как подключить сабвуфер yamaha

Подключение сабвуфера Yamaha к аудиосистеме требует понимания доступных разъёмов и корректного выбора кабелей. Большинство моделей оснащаются входом LFE или линейными стереовходами Line In. Если на ресивере или усилителе присутствует отдельный выход Subwoofer Out, используется кабель RCA-RCA, что обеспечивает передачу низкочастотного сигнала без дополнительных настроек.

При отсутствии выделенного выхода для сабвуфера подключение выполняется через линейные выходы или клеммы для акустики. В этом случае важно учитывать, что сабвуфер Yamaha может поддерживать как низкоуровневое, так и высокоуровневое подключение. Выбор зависит от возможностей ресивера и особенностей акустической системы.

Перед подключением необходимо проверить настройки усилителя или ресивера: включена ли функция управления басами, правильно ли установлен кроссовер, и активирован ли канал сабвуфера в меню конфигурации. Неверно заданные параметры могут привести к отсутствию сигнала или искажению звучания.

Точное понимание схемы подключения позволяет избежать ошибок и раскрыть потенциал сабвуфера Yamaha в составе аудиосистемы. Это особенно важно при интеграции с многоканальными домашними кинотеатрами или стереосистемами, где от корректного подключения зависит баланс звучания.

Определение типа сабвуфера Yamaha активный или пассивный

Перед подключением необходимо точно определить, к какому типу относится сабвуфер Yamaha. От этого зависит способ коммутации и необходимость дополнительного оборудования.

Активный сабвуфер имеет встроенный усилитель. На задней панели располагается сетевой разъем, кнопка включения, регуляторы уровня и частоты среза, а также входы LINE IN (обычно RCA) или LFE. Такой сабвуфер подключается напрямую к ресиверу или источнику звука через низкоуровневый выход.

Пассивный сабвуфер не содержит встроенного усилителя. Его легко отличить по отсутствию сетевого питания и регуляторов. На корпусе присутствуют только клеммы для подключения акустического кабеля. Для работы такого сабвуфера требуется внешний усилитель мощности или ресивер с отдельным каналом для низких частот.

Если на корпусе есть кабель питания и элементы управления, значит это активная модель. Если присутствуют лишь акустические клеммы без возможности подключения к сети, перед вами пассивный вариант. Проверка этих признаков исключает ошибки при выборе схемы подключения.

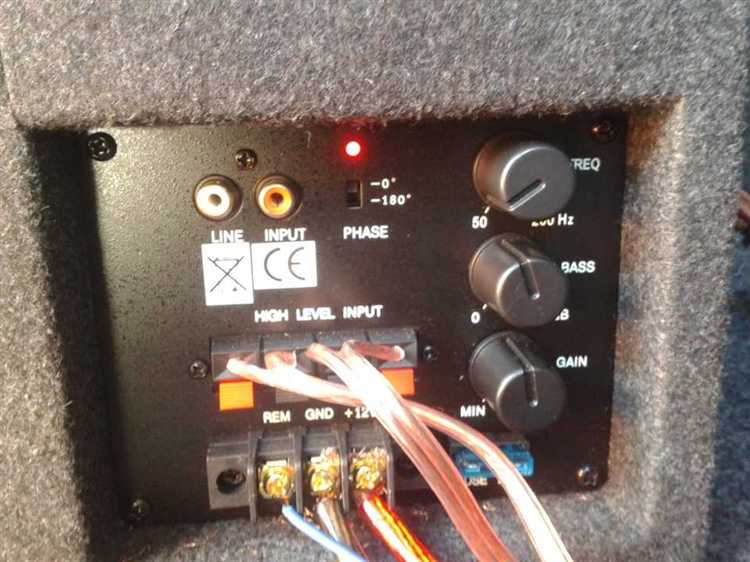

Выбор кабеля для подключения сабвуфера

Для активных сабвуферов Yamaha чаще всего используется кабель с разъемом RCA. Оптимальный вариант – монофонический кабель RCA–RCA длиной до 5 метров, так как при большей длине возрастает риск помех и потерь сигнала. Если на ресивере есть отдельный выход «SUB OUT», подключение выполняется именно к нему.

В случае пассивных сабвуферов Yamaha подключение осуществляется акустическим кабелем напрямую от усилителя. Толщина проводника подбирается в зависимости от мощности и расстояния: для длины до 3 метров достаточно сечения 2×1,5 мм², при расстоянии свыше 5 метров рекомендуется использовать кабель не тоньше 2×2,5 мм².

При выборе кабеля стоит учитывать качество экранирования. Для активного сабвуфера лучше использовать экранированный RCA-кабель с плотной оплеткой, который снижает вероятность появления фона от электроприборов. Для пассивного подключения важно избегать алюминиевых или омеднённых проводов, так как они хуже передают сигнал и быстрее окисляются. Надежнее применять кабели из чистой меди с плотной изоляцией.

Если на сабвуфере Yamaha предусмотрены балансные входы XLR, рекомендуется использовать XLR-кабель – он устойчивее к наводкам, особенно при длинных соединениях свыше 10 метров. Такой вариант актуален при установке в больших помещениях или при прокладке кабеля рядом с силовыми линиями.

Подключение активного сабвуфера к ресиверу Yamaha

Для подключения активного сабвуфера к ресиверу Yamaha используйте выделенный сабвуферный выход (Subwoofer Pre Out) на задней панели ресивера. Он обеспечивает линейный сигнал, оптимальный для усилителя сабвуфера. Кабель RCA с качественной экранировкой предпочтителен для минимизации помех.

Подключите один конец RCA-кабеля к выходу Subwoofer Pre Out на ресивере, второй – к входу LFE или Line In на сабвуфере. Если сабвуфер оснащен двумя входами (L и R), достаточно подключения одного канала LFE; использование обоих входов возможно для стерео-сигнала, но ресивер обычно направляет низкие частоты моно.

После подключения включите ресивер и сабвуфер. Настройте уровень громкости сабвуфера на минимальный, затем постепенно увеличивайте до совпадения с общей балансной громкостью системы. На ресивере установите режим кроссовера для сабвуфера, обычно 80–120 Гц, в зависимости от характеристик акустики.

При наличии регулировки фазового сдвига на сабвуфере установите фазу в 0° или 180°, проверяя воспроизведение баса для согласования с основной акустикой. После завершения регулировок проверьте чистоту и ровность баса на разных треках, корректируя уровень и кроссовер по необходимости.

Подключение пассивного сабвуфера через усилитель

Пассивный сабвуфер Yamaha требует внешнего усилителя, так как встроенного питания для громкоговорителя нет. Для корректного подключения учитывайте мощность усилителя и сопротивление сабвуфера.

Пошаговая инструкция:

1. Определите номинальную мощность и сопротивление сабвуфера (обычно 4–8 Ом). Усилитель должен соответствовать этим параметрам, чтобы избежать перегрузки.
2. Выключите усилитель и ресивер перед подключением.
3. Соедините выходы усилителя с входами сабвуфера с помощью качественного акустического кабеля. Кабель должен быть сечением не менее 1,5 мм² для длинных линий свыше 5 м.
4. Проверяйте полярность: красный контакт усилителя к красному на сабвуфере, черный к черному. Ошибка полярности ухудшает бас и фазу.
5. Настройте кроссовер на усилителе или ресивере. Частота среза для сабвуфера обычно 80–120 Гц, в зависимости от конфигурации акустики.
6. Постепенно увеличивайте громкость, контролируя отсутствие искажений. Максимальная громкость должна быть ниже уровня клиппинга усилителя.
7. При необходимости используйте фазовый переключатель на сабвуфере для согласования с основными колонками.

Дополнительно рекомендуется разместить сабвуфер на полу, ближе к стене, для усиления низких частот, но избегать углов, где бас может становиться слишком резким. Тестируйте различные позиции и настройки кроссовера для оптимального баланса с основной акустикой.

Настройка выходов LFE и Pre Out на ресивере

Для подключения сабвуфера Yamaha к ресиверу важно правильно выбрать выход: LFE или Pre Out. Выход LFE предназначен для передачи низкочастотного сигнала канала сабвуфера при использовании форматов Dolby или DTS. Pre Out передает полный диапазон сигнала с возможностью последующей регулировки фильтров на сабвуфере.

Подключение через LFE осуществляется кабелем RCA от разъема LFE на ресивере к соответствующему входу сабвуфера. После подключения необходимо в меню ресивера активировать функцию сабвуфера и указать тип подключения как “LFE”. Частоту кроссовера рекомендуется установить в пределах 80–120 Гц, ориентируясь на возможности основной акустики.

При использовании Pre Out кабель RCA подключается от выхода Pre Out сабвуфера к входу Line In на сабвуфере. В настройках ресивера необходимо отключить Low Pass фильтр, если он есть, чтобы сабвуфер принимал весь диапазон низких частот. Дополнительно стоит установить уровень сигнала на ресивере так, чтобы он соответствовал уровню громкости основной акустики.

В таблице приведены основные параметры для настройки выходов LFE и Pre Out:

Регулировка кроссовера и частоты среза

Для сабвуфера Yamaha настройка кроссовера определяет диапазон низких частот, которые воспроизводятся сабвуфером. Оптимальный диапазон обычно находится между 40 и 120 Гц, в зависимости от мощности основных колонок. Если колонки низкочастотные, кроссовер можно установить выше – около 80–100 Гц. Для мощных полочных или напольных колонок подойдет нижний диапазон – 50–60 Гц.

Частота среза задается на ресивере или на самом сабвуфере. Она должна совпадать с кроссовером основных колонок, чтобы избежать провалов или наложения частот. Для большинства систем рекомендуется установить срез сабвуфера на 10–15 Гц выше минимальной частоты основных колонок.

После установки кроссовера важно проверить звучание на разных уровнях громкости и разных треках. Если бас теряется при высокой громкости, частоту среза стоит немного повысить. Если наблюдается гул или размытие низких частот, частоту среза нужно уменьшить. Регулировка фазового переключателя помогает выровнять фазу сабвуфера с основными колонками и устранить локализацию баса.

Для точной настройки рекомендуется использовать тестовый тон низких частот или измерительные микрофоны с приложением для анализа частотного отклика. Это позволит определить оптимальный баланс между сабвуфером и остальными колонками и обеспечить равномерное распределение низких частот по комнате.

Выравнивание уровня громкости сабвуфера с колонками

Начните с установки сабвуфера на минимальный уровень громкости и включите на ресивере или усилителе тестовый сигнал низких частот (обычно 50–80 Гц). Убедитесь, что колонки настроены на стандартный уровень громкости.

Постепенно увеличивайте громкость сабвуфера до момента, когда низкие частоты ощущаются естественно, без доминирования над остальными колонками. Идеальная точка – когда бас дополняет общий звук, а не перекрывает его.

Используйте метроном или тестовые треки с равномерными низкими частотами для точной настройки. Держите расстояние до слушателя одинаковым для колонок и сабвуфера, чтобы оценка уровня была корректной.

После базовой настройки можно провести дополнительную проверку с реальными композициями. При необходимости сделайте небольшие корректировки, учитывая акустику помещения и отражения низких частот от стен.

Следите за уровнем фазы сабвуфера относительно колонок. Если бас кажется раздвоенным или слабым, измените фазу на 0° или 180°, чтобы добиться ровного слияния звука.

Финальный контроль – прослушивание разнообразной музыки на комфортной громкости. Правильно выровненный сабвуфер обеспечивает плотный, контролируемый бас, гармонирующий с колонками без искажений и провалов в частотной области.

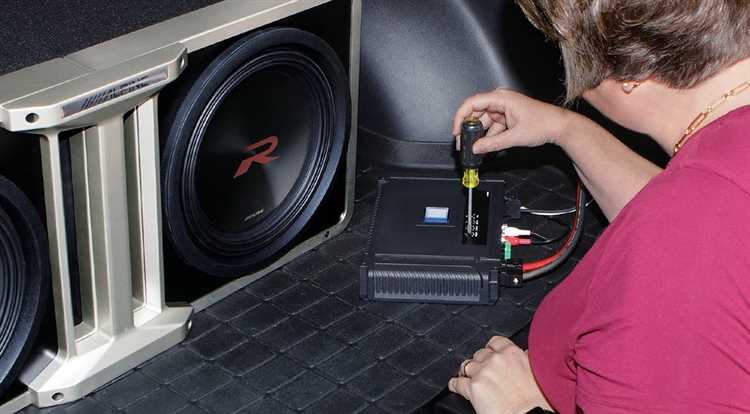

Проверка работы сабвуфера при воспроизведении

После подключения сабвуфера Yamaha к аудиосистеме важно убедиться, что он корректно воспроизводит низкие частоты и синхронизирован с колонками.

1. Включите ресивер и установите громкость на средний уровень, чтобы избежать перегрузки сабвуфера.

2. Выберите тестовый аудиофайл с выраженными низкими частотами или используйте встроенные тестовые тоны ресивера.

3. Проверьте наличие вибраций корпуса сабвуфера. Корпус должен слегка колебаться, но не издавать треск или посторонние шумы.

4. Слушайте воспроизведение на разных уровнях громкости. Сабвуфер должен сохранять чистоту баса без искажений при увеличении громкости.

5. Синхронизируйте звук с колонками. Для проверки можно временно отключить основные колонки и прослушать только сабвуфер, затем включить колонки и убедиться, что бас не опаздывает и не перекрывает средние частоты.

6. При обнаружении дисбаланса, скорректируйте уровень громкости и кроссовер на сабвуфере или ресивере до получения ровного звучания.

Регулярная проверка работы сабвуфера помогает поддерживать стабильное качество низких частот и предотвращает перегрузку оборудования.

Вопрос-ответ:

Как определить, активный у меня сабвуфер Yamaha или пассивный?

Активный сабвуфер имеет встроенный усилитель, поэтому на задней панели будут разъёмы питания и регуляторы уровня, частоты среза и фазы. Пассивный сабвуфер не имеет питания и подключается к внешнему усилителю через стандартные динамиковые кабели. Если на панели есть надпись «Power» или «Line In», скорее всего, это активный вариант.

Как правильно подключить активный сабвуфер Yamaha к ресиверу?

Подключение осуществляется через выход LFE или Pre Out ресивера. Для этого используйте качественный RCA-кабель, соединяя соответствующие разъёмы. После подключения нужно включить ресивер и сабвуфер, выставить уровень громкости и частоту среза на панели сабвуфера и убедиться, что звук низких частот воспроизводится равномерно с основными колонками.

Можно ли подключить пассивный сабвуфер напрямую к ресиверу Yamaha без усилителя?

Нет, пассивный сабвуфер требует внешнего усилителя. Ресивер не сможет обеспечить достаточную мощность для прямого подключения, и это может привести к слабому или искаженному звуку. Для корректной работы подключите пассивный сабвуфер через отдельный усилитель или используйте активный сабвуфер с встроенной электроникой.

Как настроить уровень громкости сабвуфера, чтобы он сочетался с колонками?

Начните с установки уровня сабвуфера примерно на среднее значение. Воспроизведите музыкальный трек с выраженными низкими частотами и постепенно регулируйте громкость так, чтобы бас ощущался полно, но не перекрывал средние и высокие частоты колонок. После этого можно тонко подбирать частоту среза кроссовера, чтобы переход между сабвуфером и колонками был плавным и естественным.

Какие ошибки чаще всего возникают при подключении сабвуфера Yamaha?

Чаще всего встречаются следующие ошибки: использование неправильного кабеля, подключение активного сабвуфера к динамическому выходу без LFE, отсутствие настройки уровня громкости и кроссовера, а также неправильное расположение сабвуфера в комнате. Все это приводит к слабому или искаженному басу. Правильное подключение и настройка позволяют получить чистый и сбалансированный звук.

Как правильно подключить активный сабвуфер Yamaha к AV-ресиверу через выход LFE?

Для подключения активного сабвуфера Yamaha к AV-ресиверу используйте кабель RCA с разъёмами, соответствующими выходу LFE на ресивере и входу LFE на сабвуфере. Убедитесь, что на ресивере выбран режим сабвуфера или активирован выход LFE. После подключения настройте уровень громкости сабвуфера так, чтобы он сочетался с остальными колонками по балансу низких частот, и отрегулируйте частоту среза кроссовера в пределах рекомендуемых значений для вашей акустики.

Можно ли подключить пассивный сабвуфер Yamaha напрямую к ресиверу без усилителя?

Подключение пассивного сабвуфера напрямую к ресиверу возможно только если ресивер имеет мощный сабвуферный выход с поддержкой пассивных акустических систем. В большинстве случаев для пассивного сабвуфера требуется отдельный усилитель. Кабель подводится от усилителя к сабвуферу, соблюдая полярность фаз (плюс к плюсу, минус к минусу). После подключения рекомендуется отрегулировать уровень громкости на усилителе и проверить воспроизведение низких частот с разной музыкой или фильмами, чтобы убедиться в равномерной работе.
