Графики зависимости в Excel – это удобный инструмент для наглядного отображения взаимосвязей между различными данными. Чтобы создать график зависимости, необходимо четко понимать, какие данные вы хотите визуализировать и как правильно их выбрать. В этом разделе мы рассмотрим процесс создания графика зависимости шаг за шагом.
Шаг 1: Подготовка данных. Перед тем как строить график, убедитесь, что ваши данные структурированы в виде двух столбцов: один для значений по оси X, второй – для значений по оси Y. Excel автоматически распознает такие данные и предложит подходящий тип графика. Например, если у вас есть данные о температуре по месяцам, поместите месяцы в один столбец, а температуры – в другой.
Шаг 2: Выбор типа графика. В Excel доступно несколько типов графиков для отображения зависимостей, включая линейные и точечные. Линейный график идеально подходит для отображения трендов, а точечный – для исследования корреляций между переменными. Для большинства случаев линейный график будет наиболее наглядным.
Шаг 3: Создание графика. После того как данные подготовлены, выделите их и перейдите на вкладку «Вставка». Здесь выберите тип графика, который вам нужен. Excel автоматически построит график на основе выбранных данных.
Шаг 4: Настройка графика. После создания графика, важно правильно настроить его элементы. Это включает в себя настройку заголовков осей, добавление легенды и, при необходимости, изменение цветов или стилей линий. Помните, что график должен быть максимально информативным и легко воспринимаемым.
Шаг 5: Анализ данных. Построив график, вы сможете наглядно увидеть зависимость между переменными. Используйте его для выявления закономерностей, прогнозирования будущих значений и принятия более обоснованных решений.
Как выбрать тип графика для отображения зависимости данных
Выбор типа графика зависит от характера ваших данных и того, какой вид зависимости необходимо показать. Если нужно продемонстрировать, как одно значение изменяется относительно другого, подойдет линейный график. Этот тип графика отлично подходит для отображения трендов или изменений с течением времени. Важно использовать его, когда данные имеют последовательность или временную структуру.
Если требуется выделить сравнение между отдельными категориями, лучше использовать столбчатый или гистограммный график. Он будет эффективен при представлении данных с четкими разрывами между категориями, например, при анализе продаж по месяцам или годам.
Для отображения взаимосвязи двух переменных идеально подходит точечный график. Он позволяет наглядно увидеть распределение данных и выявить зависимость между переменными. Точечный график особенно полезен, если ваши данные содержат много точек, которые могут указывать на скрытые закономерности.
Если необходимо показать зависимость между несколькими переменными, рассмотрите использование графиков с несколькими линиями или диаграмм рассеяния с цветовой кодировкой точек. Это помогает выделить изменения и тренды для каждой переменной одновременно.
Для сложных данных с несколькими зависимыми переменными стоит использовать графики с областями, которые дают возможность наглядно представить величины и их изменения. Эти графики полезны, когда требуется показать, как несколько данных совокупно влияют на общую картину.

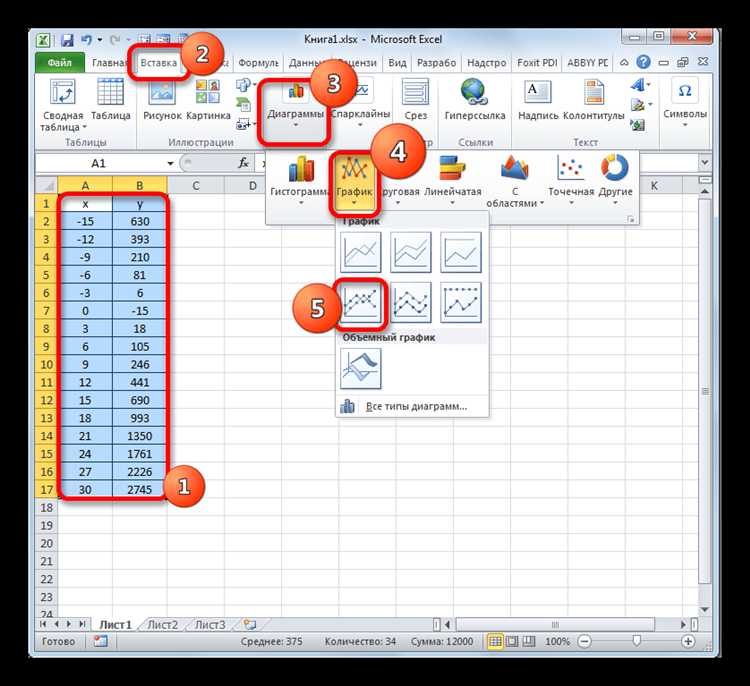

Как подготовить данные для построения графика зависимости
Необходимо убедиться, что данные организованы в виде числовых значений, без пустых строк или ячеек с текстом, которые могут нарушить построение графика. Все данные должны быть непрерывными, без пропусков, иначе Excel не сможет корректно отобразить график.
Важно, чтобы переменные были расположены в правильном порядке: независимая переменная обычно располагается в первом столбце, а зависимая – во втором. Это обеспечит правильное отображение на графике, где ось X будет представлять независимую переменную, а ось Y – зависимую.
Перед созданием графика проверьте, чтобы все данные были актуальными и не содержали ошибок, таких как дублирование значений или некорректные числа. Например, для времени важно использовать одинаковый формат для всех значений: если вы используете даты, убедитесь, что они оформлены в одном формате по всей таблице.
После того как данные будут подготовлены, можно переходить к построению графика. Важно помнить, что Excel автоматически выбирает тип графика, исходя из структуры данных, но вы всегда можете изменить его, если потребуется.
Как настроить оси графика для правильного отображения данных
Настройка осей графика в Excel – важный этап для корректного отображения зависимостей между данными. Оси помогают точно интерпретировать информацию, поэтому правильная настройка имеет большое значение.
Основные шаги для настройки осей:
- Настройка оси X (горизонтальной) – если данные на оси X представляют собой категории, выберите тип оси «Категориальная». Если данные числовые, используйте «Числовую ось».
- Настройка оси Y (вертикальной) – если ось Y содержит значения, важно установить минимальное и максимальное значение для корректного отображения всех точек данных. Это можно сделать вручную или на основе автоматических расчетов Excel.
- Выбор интервала делений – задайте интервалы делений для обеих осей так, чтобы данные не сливались и были четко видны. Для числовых данных рекомендуется выбирать интервалы в зависимости от масштаба данных.
- Форматирование чисел – для улучшения восприятия можно изменить формат чисел на осях, например, использовать процентный формат, округление или разделение на тысячные.
- Добавление подписи к осям – подписи осей делают график понятным. Добавьте их с учетом контекста данных, например, «Время» для оси X и «Количество» для оси Y.
Дополнительно:
- Если оси пересекаются на ненулевой отметке, это может исказить восприятие данных, поэтому стоит рассмотреть возможность начала осей с нуля, особенно для графиков, показывающих изменения в значениях.
- Для графиков с несколькими данными (например, многосерийных) можно настроить вторичную ось для отображения разных масштабов данных, чтобы избежать перекрытия значений.
Как добавить линии тренда на график зависимости в Excel
Для добавления линии тренда на график в Excel, сначала создайте сам график, выбрав подходящий тип (например, линейный или точечный) на основе ваших данных. После этого выполните следующие шаги:
1. Щелкните по точкам на графике, к которым хотите добавить линию тренда. Если это график с несколькими сериями данных, выберите нужную серию.
2. На вкладке «Конструктор» в разделе «Стили» нажмите на кнопку «Добавить элемент графика» и выберите «Линия тренда».
3. Excel предложит несколько типов линий тренда: линейная, экспоненциальная, полиномиальная и другие. Выберите наиболее подходящую для ваших данных.
4. Для настройки линии тренда щелкните правой кнопкой мыши по линии тренда на графике и выберите «Формат линии тренда». В открывшемся меню можно изменить тип линии, её цвет и другие параметры.
5. Чтобы отображать уравнение тренда или коэффициент детерминации (R²), в меню «Формат линии тренда» установите галочку «Показать уравнение на графике» и «Показать R²». Эти данные помогут проанализировать точность модели тренда.
6. Если данные сильно изменяются или содержат выбросы, попробуйте использовать другие типы тренда, например, полиномиальную линию для более сложных зависимостей.

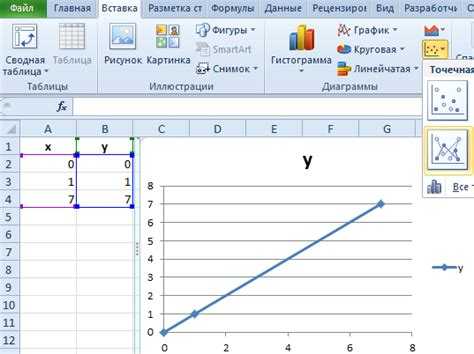

Как форматировать график для улучшения визуального восприятия
Для улучшения восприятия графика в Excel важно правильно настроить элементы, чтобы данные были ясными и легко воспринимаемыми. Начните с выбора подходящего типа графика, который соответствует вашей задаче. Например, для отображения временных зависимостей лучше всего подходит линейный график.
Следующий шаг – настройка осей. Подберите шкалы, которые отображают все данные, но при этом избегайте излишней растянутости оси, чтобы не затруднить восприятие. Используйте логарифмическую шкалу, если разница между значениями велика.
Не забывайте про подписи осей и заголовки. Убедитесь, что названия осей четко отражают измеряемые параметры, и они достаточно крупные для читаемости. Заголовок графика должен быть коротким, но информативным.
Цвета графика играют важную роль. Выбирайте контрастные цвета для различных серий данных, но избегайте слишком ярких оттенков, которые могут утомлять зрение. Применение цветовых градиентов или прозрачности также может сделать график визуально привлекательным.
Если график состоит из нескольких серий данных, используйте легенду, чтобы пользователи могли быстро понять, что каждая линия или точка на графике означает. Легенда должна быть расположена в удобном месте, не перекрывая данные.
Для улучшения восприятия графика можно добавить линии сетки. Это поможет лучше ориентироваться в данных, но старайтесь не перегружать график слишком большим количеством линий. Легкие серые линии на фоне всегда выглядят менее отвлекающе.
Наконец, форматирование данных точек или меток также важно. Вы можете изменить размер маркеров для точных данных, чтобы они были заметнее, или добавить небольшие подписи рядом с ключевыми значениями для удобства анализа.
Как обновить график при изменении исходных данных
Для того чтобы график в Excel обновлялся при изменении исходных данных, необходимо использовать динамический диапазон. Это позволяет графику автоматически подстраиваться под новые данные без необходимости вручную редактировать диапазон.
1. Выделите данные, которые используются для построения графика. Для этого можно использовать функцию создания таблицы. Это сделает диапазон данных динамическим, и любые изменения в данных будут автоматически отражаться в графике.
2. При добавлении новых строк или столбцов в таблицу график будет обновляться без дополнительных действий. Например, если данные добавляются в конец таблицы, график автоматически учитывает новые строки.
3. Если вы не используете таблицу, можно вручную изменить диапазон данных. Для этого нажмите правой кнопкой мыши на график, выберите «Выбрать данные» и скорректируйте диапазон в соответствующем поле. Это решение не является автоматическим, но позволяет обновить график вручную.
4. Еще один способ обновления графика – использование формул. Например, с помощью функции OFFSET можно задать динамический диапазон для графика, который будет изменяться в зависимости от количества данных в исходном наборе.
Таким образом, обновление графика при изменении исходных данных может быть автоматическим или вручную с помощью корректировки диапазона. Применение таблиц и формул ускоряет процесс и делает работу с графиками в Excel более гибкой.
Вопрос-ответ:
Как построить график зависимости между двумя переменными в Excel?
Для создания графика зависимости между двумя переменными нужно сначала ввести данные в таблицу. Например, в одном столбце указываются значения независимой переменной, а в другом — зависимой. Затем выделите данные, выберите вкладку «Вставка» и нажмите на нужный тип графика, например, точечный. Excel автоматически построит график, отображающий связь между этими переменными.
Как выбрать правильный тип графика для отображения данных в Excel?
Тип графика зависит от характера данных. Если у вас данные с зависимостью между двумя переменными, можно выбрать точечный график или линейный. Для отображения нескольких серий данных лучше подойдут графики с областями или столбчатые. Чтобы выбрать подходящий график, выделите данные, затем на вкладке «Вставка» выберите тип, который лучше всего отображает ваши данные.
Как обновить график при изменении исходных данных в Excel?
После изменения исходных данных график в Excel обновляется автоматически, если данные были частью диапазона, который использовался для его построения. Если данные были изменены за пределами исходного диапазона, нужно будет обновить диапазон данных для графика. Для этого кликните правой кнопкой по графику, выберите «Выбрать данные» и измените диапазон данных.
Как добавить линию тренда на график в Excel?
Чтобы добавить линию тренда на график в Excel, нужно кликнуть на график, затем выбрать «Добавить элемент графика» и выбрать «Линия тренда». Вы можете настроить тип линии тренда (например, линейная, экспоненциальная) и параметры отображения через дополнительные опции, доступные при добавлении линии.
Как изменить оси графика в Excel для правильного отображения данных?
Для изменения осей на графике в Excel, кликните по оси, которую хотите изменить, и выберите «Формат оси». Здесь можно настроить минимальные и максимальные значения оси, шаги делений, а также выбрать другие параметры отображения. Если ось автоматически не подстраивается, можно вручную задать нужные значения для улучшения восприятия данных.
Как построить график зависимости в Excel, если данные находятся в разных таблицах?
Если данные для графика находятся в разных таблицах, для начала их нужно объединить. Можно использовать функцию VLOOKUP или INDEX/MATCH, чтобы соединить данные по общему признаку. После этого создайте график, выбрав объединённые данные, или используйте опцию «Добавить данные» в настройках графика. Важно, чтобы таблицы были структурированы правильно и имели одинаковые категории или значения для сравнения.
