Как поставить шлейф руля nissan almera

Шлейф руля отвечает за соединение кнопок на руле и подушки безопасности с электропроводкой автомобиля. При повреждении детали перестают работать функции мультируля, появляется ошибка подушки безопасности или загорается соответствующий индикатор. Для Nissan Almera характерно, что неисправность чаще всего связана с переломом дорожек в месте изгиба.

Перед установкой нового шлейфа необходимо полностью обесточить автомобиль, сняв клемму с аккумулятора. Это исключает случайное срабатывание подушки безопасности и защищает электронику. Работу лучше проводить в перчатках и с аккуратным обращением с контактными разъёмами.

Демонтаж выполняется через снятие подушки безопасности, откручивание крепёжных винтов рулевого колеса и отключение разъёмов. Только после этого можно извлечь неисправный шлейф. Новый элемент должен соответствовать каталожному номеру для Nissan Almera, так как несовместимые варианты часто приводят к повторным поломкам.

При установке важно выставить шлейф в центральное положение, иначе дорожки внутри корпуса порвутся при первом полном повороте руля. После закрепления детали и сборки узла рекомендуется проверить работу сигналов, кнопок управления и убедиться в отсутствии ошибок на панели приборов.

Подготовка инструмента и отключение аккумулятора

Для замены шлейфа рулевой колонки на Nissan Almera потребуется подготовить набор инструментов: крестовая и плоская отвертки, торцевые ключи на 10 и 12 мм, удлинитель для воротка, головка Torx T50 для болтов крепления подушки безопасности, а также пластиковые лопатки для разборки декоративных элементов без повреждений.

Перед началом работ необходимо полностью обесточить автомобиль. Для этого используется ключ на 10 мм для снятия клеммы «минус» с аккумулятора. Отключение выполняется аккуратно, без перекоса, чтобы избежать повреждения клемм. После снятия провода следует подождать не менее 10 минут, чтобы система подушек безопасности разрядилась и не представляла опасности при демонтаже руля.

Хранить отсоединенный провод желательно так, чтобы он не касался металлических частей кузова. Дополнительно можно использовать изоленту для временной фиксации, чтобы исключить случайное замыкание при дальнейших операциях.

Снятие подушки безопасности и руля

Перед началом работ убедитесь, что аккумулятор отсоединён не менее чем на 10 минут, чтобы остаточный заряд в системе SRS разрядился полностью. Это снизит риск срабатывания подушки.

С обратной стороны рулевого колеса расположены крепёжные винты модуля подушки безопасности. Для доступа понадобится торцевой ключ с удлинителем. Откручивайте винты поочерёдно, удерживая модуль рукой, чтобы он не выпал неожиданно.

После снятия крепежа аккуратно выньте модуль подушки, не прилагая усилий. Отсоедините разъёмы проводки: для этого освободите фиксатор, затем разъедините контакты. Модуль следует положить контактами вверх на ровную поверхность вдали от источников тепла.

Далее снимите центральную гайку крепления рулевого колеса. Перед её откручиванием отметьте маркером положение руля относительно вала – это поможет сохранить исходное направление колёс при установке. Для удержания руля используйте фиксатор либо помощника, чтобы не повредить механизм блокировки.

Снятие рулевого колеса выполняется лёгкими раскачивающими движениями на себя. Если посадка слишком плотная, примените съёмник, чтобы не повредить шлицы вала.

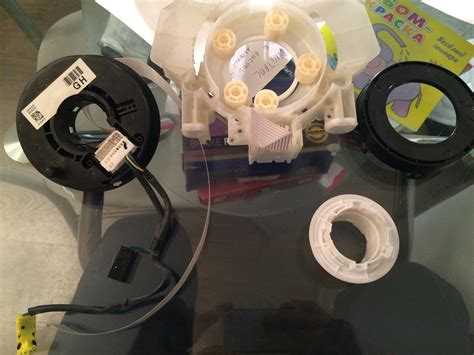

Демонтаж старого шлейфа руля

После снятия руля и подушки безопасности открывается доступ к корпусу рулевой колонки. Шлейф закреплён пластиковыми фиксаторами и разъёмами, которые необходимо освободить.

Сначала отсоедините все электрические разъёмы, ведущие от шлейфа к системе подушки безопасности, кнопкам на руле и звуковому сигналу. Разъёмы имеют фиксирующие защёлки, их следует аккуратно нажать, чтобы не повредить проводку.

Далее снимите пластиковый корпус вокруг рулевой колонки. Для этого выкрутите винты снизу и аккуратно разъедините верхнюю и нижнюю половины кожуха. Это обеспечит свободный доступ к креплениям шлейфа.

Сам шлейф фиксируется к колонке несколькими защёлками или винтами (в зависимости от модификации Nissan Almera). Снимите крепления и аккуратно вытяните элемент, избегая перекручивания или резких движений, так как корпус легко повреждается.

После демонтажа убедитесь, что на рулевой колонке не осталось обломков пластика или защёлок. Поверхность должна быть чистой и готовой для установки нового шлейфа.

Проверка совместимости нового шлейфа

Перед установкой необходимо убедиться, что новый шлейф соответствует модели Nissan Almera по каталожному номеру. На корпусе детали указывается код производителя, который должен совпадать с оригинальной запчастью или быть эквивалентом, рекомендованным для этой модели.

Следует обратить внимание на количество контактов и расположение разъемов. У оригинального шлейфа для Almera чаще всего используется 6–8 пинов в зависимости от комплектации (наличие подушки безопасности, кнопок на руле, звукового сигнала). Несоответствие по количеству контактов приведет к отказу отдельных функций.

Важно проверить форму посадочного места. Шлейф должен точно вставать в корпус рулевой колонки без зазоров и перекосов. Отклонения в конструкции часто встречаются у универсальных аналогов, что может вызвать заклинивание при вращении руля.

Перед монтажом рекомендуется сравнить длину витков шлейфа. Если новый элемент имеет меньшее количество оборотов, чем штатный, при полном повороте руля он может порваться. Для Nissan Almera заводской шлейф рассчитан на 2,5–3 оборота в каждую сторону.

Только после проверки всех этих параметров можно переходить к установке, чтобы исключить риск выхода из строя подушки безопасности или управляющих кнопок.

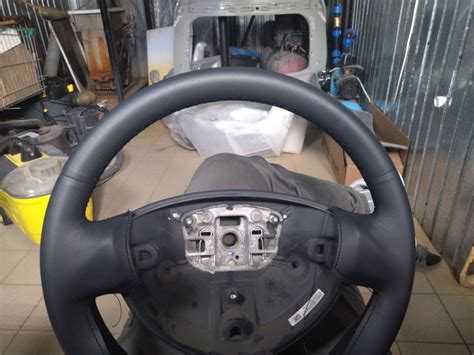

Установка шлейфа и фиксация разъёмов

Перед установкой убедитесь, что шлейф находится в центральном положении. Для этого поверните его до упора в одну сторону, затем в другую и верните в середину, обычно это 2,5 оборота от крайнего положения.

Совместите направляющие фиксаторы корпуса шлейфа с посадочными местами на рулевой колонке. Установите деталь до характерного щелчка, который подтверждает плотную фиксацию.

Подключите все разъёмы в соответствии с маркировкой: разъём подушки безопасности, кнопок на руле и сигнала. Каждый штекер должен быть вставлен до упора, при этом фиксатор должен защёлкнуться. Нельзя оставлять разъёмы с неплотным соединением – это приведёт к ошибкам системы SRS или отказу управления кнопками.

После фиксации разъёмов аккуратно уложите провода, избегая их перекручивания или защемления корпусом рулевого механизма. Неправильная укладка может привести к повреждению изоляции при вращении руля.

По завершении установки проверьте, что шлейф не имеет люфта и свободно работает при пробном повороте руля от упора до упора. Только после этого можно переходить к монтажу рулевого колеса и подушки безопасности.

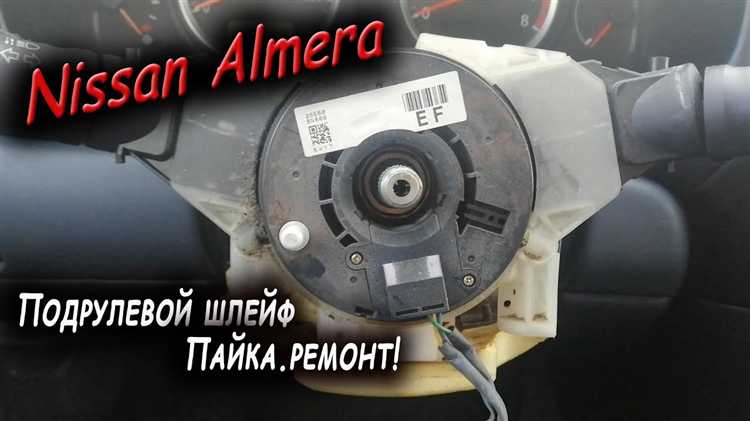

Обратная сборка рулевого узла

После установки нового шлейфа приступают к обратной сборке рулевого узла. Работы выполняются в строгой последовательности для предотвращения повреждений электроники и механических компонентов.

1. Установите рулевое колесо на вал, совместив метки шпонки и рулевого вала. Проверяйте точность совмещения, чтобы исключить перекос при вращении.

2. Подсоедините разъёмы шлейфа к соответствующим контактам на рулевом колесе и подрулевых переключателях. Разъёмы должны щёлкнуть без применения силы.

3. Закрепите рулевое колесо гайкой крепления вала, затягивая моментом 50–60 Н·м. Используйте динамометрический ключ для точного контроля усилия.

4. Установите подушку безопасности, подключив её разъём и закрепив болтами с моментом 8–10 Н·м. Проверяйте правильность подключения перед фиксацией.

5. Верните декоративные крышки и панели, фиксируя их клипсами и винтами. Все элементы должны плотно прилегать, без люфтов и зазоров.

6. После сборки подключите аккумулятор и выполните проверку функций руля: работа кнопок на руле, подрулевых переключателей и корректная индикация подушки безопасности на панели приборов.

7. Проверьте вращение рулевого колеса по всем направлениям, убедившись в отсутствии посторонних шумов, люфтов и затруднений.

Проверка работы кнопок и сигналов после установки

После монтажа шлейфа руля необходимо убедиться в корректной работе всех функциональных элементов. Сначала включите зажигание, не заводя двигатель, и проверьте подсветку кнопок управления мультимедиа и круиз-контролем. Она должна включаться без миганий и перебоев.

Далее протестируйте каждый элемент управления: кнопки громкости, переключения треков, голосового помощника, круиз-контроля. Нажатие должно быть чётким, без залипания, а соответствующие действия на панели приборов или мультимедиа – выполняться мгновенно.

Проверка сигналов проводится отдельно. Нажмите на кнопку сигнала несколько раз, контролируя громкость и стабильность звука. При любом глухом или прерывистом сигнале требуется повторная проверка правильности подключения шлейфа и фиксации разъёмов.

При обнаружении несоответствий отключите аккумулятор и убедитесь, что все разъёмы шлейфа надёжно зафиксированы, контакты чистые и не имеют повреждений. После повторной установки повторите тест.

Заключительная проверка включает одновременное нажатие нескольких кнопок и одновременное использование сигналов и мультимедиа. Это позволяет убедиться в отсутствии коротких замыканий и правильной работе всех цепей шлейфа.

Вопрос-ответ:

Можно ли снять руль и шлейф самостоятельно без специального оборудования?

Снятие руля и шлейфа возможно своими руками при наличии базового набора инструментов: ключей на 10 и 19 мм, отвёрток и трещотки. Главное — отключить аккумулятор и дождаться полного разряда системы подушки безопасности, чтобы исключить случайное срабатывание. Процесс требует аккуратности, особенно при разборке подушки безопасности, чтобы не повредить контакты и не деформировать крепёжные элементы.

Как определить, что новый шлейф подходит для моей модели Almera?

Новый шлейф должен совпадать с номером детали, указанным в документации автомобиля, а также иметь идентичное количество контактов и конфигурацию разъёмов. Перед установкой необходимо проверить, чтобы его разъёмы точно входили в гнезда на рулевой колонке, а длина шлейфа обеспечивала свободное вращение руля без натяжения проводки.

Какие признаки указывают на неправильную установку шлейфа?

Неправильная установка проявляется в некорректной работе кнопок на руле, пропадании сигналов подушки безопасности, мигающих индикаторах на панели или ощущении натяжения проводки при повороте руля. Также может появиться характерный щелчок при повороте руля, что говорит о смещении контактного кольца. При таких симптомах нужно немедленно проверить правильность подключения и положение шлейфа.

Нужно ли дополнительно фиксировать разъёмы после установки шлейфа?

Да, разъёмы должны быть надёжно зафиксированы защёлками или клипсами, чтобы исключить их случайное расстыковывание при вибрации или повороте руля. Если разъём не держится плотно, можно использовать изоленту или специальные фиксаторы, предусмотренные производителем, но важно не перегибать проводку и не создавать дополнительного натяжения.

Как проверить работу всех кнопок и сигналов после установки шлейфа?

После установки шлейфа необходимо подключить аккумулятор и проверить все функции на руле: кнопки аудиосистемы, круиз-контроль, сигнал, а также индикатор подушки безопасности на панели. Руль нужно повернуть полностью в обе стороны, следя за отсутствием проскальзывания или сопротивления. Если все элементы реагируют корректно, установка завершена, а проводка закреплена правильно.

Можно ли самостоятельно заменить шлейф руля на Nissan Almera без обращения в сервис, и какие нюансы стоит учитывать?

Да, замена шлейфа руля возможна своими силами, однако она требует аккуратного соблюдения нескольких моментов. Сначала необходимо полностью обесточить автомобиль, отключив аккумулятор, чтобы исключить срабатывание подушки безопасности. Затем снимается подушка безопасности и рулевое колесо, после чего демонтируется старый шлейф. При установке нового шлейфа важно корректно закрепить все разъёмы и убедиться, что шлейф установлен без перекрута, чтобы кнопки и сигналы работали правильно. После сборки проверяется функционирование всех элементов: звукового сигнала, кнопок управления магнитолой и круиз-контролем. Любая неточность может привести к некорректной работе системы безопасности или электроники, поэтому действия должны быть последовательными и аккуратными.
