Разбор двигателя моющего пылесоса Zelmer требует аккуратного подхода и точного соблюдения порядка действий. Двигатели этих моделей компактны, но содержат чувствительные элементы, включая ротор, статор и щетки, которые подвержены быстрому износу при неправильной разборке.
Перед началом работы необходимо отключить пылесос от сети, извлечь все съемные элементы и промаркировать соединения, чтобы облегчить последующую сборку. Рекомендуется использовать набор отверток и пластиковых лопаток, чтобы избежать повреждения корпуса и крепежных элементов.
При разборке важно контролировать состояние щеток и подшипников. Щетки должны быть проверены на износ, а подшипники – на люфт и шум. Замена этих компонентов при необходимости значительно продлевает срок службы двигателя.
Каждый этап демонтажа требует аккуратного хранения мелких деталей, включая винты и пружины. Опыт показывает, что использование маркировочных наклеек и отдельных контейнеров для каждой группы элементов позволяет ускорить сборку и исключает риск ошибок.
В инструкции описаны последовательные шаги, позволяющие безопасно извлечь ротор и статор, провести очистку от пыли и влаги, проверить электрические контакты и выполнить профилактическое обслуживание без риска повреждения двигателя.
Подготовка рабочего места и инструментов
Для разборки двигателя моющего пылесоса Zelmer требуется чистая, освещённая поверхность размером не менее 1,2 × 0,8 м. Рекомендуется использовать рабочий стол с твердой ровной поверхностью и устойчивым покрытием, предотвращающим скольжение деталей.
Необходимый инструмент включает крестовую и плоскую отвертки размером 2–6 мм, набор шестигранников от 2 до 5 мм, пассатижи с тонкими губками, плоскогубцы, ключ на 7 мм для креплений двигателя, а также мягкую кисть для удаления пыли и микрофибровую салфетку для протирки контактов.
Подготовьте ёмкость с разделителями или магнитный лоток для мелких винтов, пружин и шайб, чтобы исключить потерю компонентов при разборке. Для защиты поверхности стола используйте резиновый коврик или плотную ткань.
Перед началом работы отключите пылесос от сети и убедитесь в полном отсутствии воды в резервуаре и шлангах. Наденьте перчатки из нитрила или тонкой резины для защиты рук и предотвращения загрязнения деталей.
Для маркировки проводов и деталей используйте малярную ленту и тонкий маркер, что облегчит последующую сборку. Все инструменты и приспособления разместите в пределах лёгкой досягаемости, чтобы избежать отвлечений во время разборки.
Отключение пылесоса и снятие корпуса
Перед началом разборки убедитесь, что пылесос отключен от сети. Вытяните вилку из розетки и убедитесь, что индикаторы питания не горят. Это исключает риск короткого замыкания и поражения электрическим током.
Снимите все аксессуары и фильтры. Извлеките контейнер для воды и моющее средство, чтобы корпус был полностью пустым. Остатки жидкости могут вызвать повреждение внутренних деталей при разборке.
Переверните пылесос на мягкую поверхность для предотвращения царапин корпуса. Отвинтите все видимые винты на нижней и задней панели. Обратите внимание на винты под резиновыми заглушками, их можно пропустить при осмотре.
Аккуратно разделите верхнюю и нижнюю части корпуса, начиная с углов и медленно продвигаясь по периметру. Используйте пластиковый инструмент для поддевания защёлок, чтобы не повредить пластик. В местах сопротивления проверяйте наличие скрытых винтов или защёлок.
После снятия корпуса убедитесь, что все защёлки и винты сохранены в отдельной ёмкости, чтобы не потерять их при сборке. Осмотрите внутренние детали на наличие следов влаги или загрязнений перед продолжением разборки двигателя.
Демонтаж верхней крышки двигателя

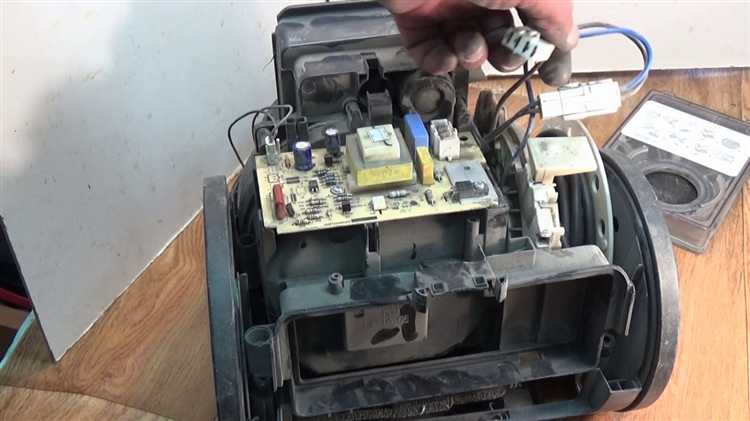

Перед началом демонтажа убедитесь, что пылесос отключен от сети и все съемные элементы, включая контейнер для воды и фильтры, извлечены. Для работы потребуются крестовая отвертка, набор шестигранников и контейнер для крепежа.
Снимите боковые панели корпуса, открутив крепежные винты, которые фиксируют верхнюю крышку. В моделях Zelmer винты могут быть спрятаны под резиновыми заглушками; их необходимо аккуратно извлечь плоской отверткой.
После удаления винтов аккуратно подденьте крышку по периметру пластиковой лопаткой, чтобы избежать повреждения защелок и корпуса. Обратите внимание на наличие проводов, идущих к верхней части двигателя: отключите все разъемы, фиксируя их положение для последующей сборки.
Верхняя крышка может иметь уплотнительные элементы. При снятии проверьте их состояние и при необходимости замените на новые. Это предотвратит попадание пыли и влаги внутрь мотора при повторной сборке.
После демонтажа крышки осмотрите внутренние компоненты двигателя на наличие повреждений, перегоревших проводов и следов перегрева. Все снятые винты и мелкие детали поместите в контейнер, чтобы избежать потерь при сборке.
| Этап | Действие | Инструмент |
|---|---|---|
| 1 | Отключение пылесоса и извлечение съемных элементов | Нет |
| 2 | Снятие боковых панелей корпуса | Крестовая отвертка |
| 3 | Откручивание винтов верхней крышки | Крестовая отвертка, шестигранники |
| 4 | Отсоединение проводов и разъемов | Нет |
| 5 | Снятие верхней крышки и проверка уплотнителей | Пластиковая лопатка |
Извлечение ротора и статора
После снятия верхней крышки двигателя и отсоединения всех проводов необходимо аккуратно извлечь ротор. Для этого удерживайте статор фиксирующими элементами корпуса и плавно вытягивайте ротор по оси, избегая перекосов, чтобы не повредить обмотку и подшипники.
При извлечении статора сначала убедитесь, что все крепежные винты и шайбы демонтированы. Статор следует поднимать равномерно, контролируя отсутствие контакта с острыми элементами корпуса. В случае плотной посадки рекомендуется использовать пластиковую лопатку для осторожного поддевания корпуса статора.
После извлечения проверяйте целостность обмоток на наличие видимых повреждений и загрязнений. Любые следы подгорания, деформации или обрыва проводов требуют замены соответствующих компонентов перед сборкой.
Ротор и статор следует размещать на чистой поверхности с защитой от пыли и механических повреждений. Для дальнейшей диагностики рекомендуется измерить сопротивление обмоток и проверить состояние подшипников на люфт и износ.
Проверка щеток и контактов
После снятия ротора и статора необходимо осмотреть угольные щетки. Их длина должна быть не меньше 5 мм. При истирании ниже этого значения щетки подлежат замене.
Осмотрите пружины, удерживающие щетки. Они должны обеспечивать плотный контакт с коллектором, без заеданий и слабого давления.
Проверка контактов включает следующие этапы:
- Очистите коллектор от нагара и пыли с помощью мягкой щетки или изопропилового спирта.
- Проверьте целостность проводов и пайки на щеткодержателях. Трещины и ослабленные соединения требуют ремонта или замены.
- Убедитесь, что щетки перемещаются свободно, но не выпадают из держателей при легком наклоне двигателя.
Если после визуального осмотра возникают сомнения в контакте, используйте мультиметр для проверки сопротивления цепи через щетки. Оно должно быть близко к нулю, без прерываний.
После замены щеток и очистки контактов соберите двигатель и выполните короткое тестирование на холостом ходу, чтобы убедиться в стабильной работе без искрения.
Очистка деталей от пыли и нагара
После разборки двигателя моющего пылесоса Zelmer необходимо тщательно очистить все элементы от пыли и нагара, чтобы предотвратить перегрев и обеспечить стабильную работу устройства.
Для очистки используют следующие методы:
- Сухая чистка: мягкой щеткой или кистью удаляют крупные частицы пыли с ротора, статора и корпуса двигателя.
- Сжатый воздух: с помощью баллончика со сжатым воздухом продувают труднодоступные участки, особенно между обмотками статора и вентиляционными отверстиями.
- Очистка от нагара: загрязнения на коллекторе и контактных поверхностях щеток аккуратно снимают с помощью мелкозернистой шлифовальной бумаги (400–600 grit). Не использовать грубый абразив, чтобы не повредить токопроводящие элементы.
Особое внимание уделяют контактным поверхностям щеток и коллектору. После удаления нагара необходимо проверить равномерность контакта и отсутствие следов перегрева. При наличии стойких отложений допускается использование изопропилового спирта или специализированного очистителя для электрических контактов. Растворители с агрессивным действием применять нельзя.
Детали после очистки тщательно просушивают. Любая остаточная влага или растворитель могут вызвать короткое замыкание при сборке двигателя.
Проверка после очистки включает осмотр ротора на наличие следов износа и контроль щеток на минимальную длину, при необходимости выполняют замену изношенных элементов перед сборкой.
Сборка двигателя и тестирование работы
Перед сборкой убедитесь, что все детали очищены от пыли и нагара, а щетки и контакты находятся в рабочем состоянии. Начинайте с установки статора в корпус, проверяя плотность посадки и отсутствие люфтов.
Ротор устанавливается в подшипники с аккуратным выравниванием относительно щеток. Проверьте, чтобы ротор свободно вращался без заеданий. При необходимости слегка прокрутите его вручную для контроля.
Щетки закрепляются в держателях, соблюдая правильное направление и контакт с коллектором. Прижим должен быть умеренным, чтобы обеспечить надежный контакт без излишнего давления.
После установки всех элементов закрепите верхнюю крышку двигателя и затяните крепежные винты равномерно, избегая перекоса корпуса. Проверьте визуально соответствие всех деталей их исходному положению.
Тестирование начинают с подачи короткого импульса питания через сетевой шнур с предохранителем или ограничителем тока. Ротор должен вращаться плавно, без посторонних шумов и искрения в области щеток. Измерьте ток потребления двигателя; превышение номинала указывает на возможные ошибки в сборке или загрязнение контактов.
После успешного теста можно подключить двигатель к пылесосу и проверить работу в штатном режиме. Обратите внимание на стабильность вращения и отсутствие вибраций, что подтверждает правильность сборки.
Вопрос-ответ:
Какие инструменты понадобятся для разборки двигателя пылесоса Zelmer?
Для разборки двигателя потребуется набор крестовых и плоских отверток, торцевые ключи небольшого размера, пассатижи, а также мультиметр для проверки электрических соединений. Рекомендуется подготовить емкость для мелких деталей, чтобы они не потерялись во время работы.
Как безопасно снять верхнюю крышку двигателя?
Перед снятием крышки убедитесь, что пылесос отключен от сети. Сначала отсоедините все внешние шнуры и разъемы, затем аккуратно выкрутите крепежные винты. Крышку нужно снимать ровно, избегая перекосов, чтобы не повредить внутренние элементы, такие как щетки и статор.
Что делать, если при извлечении ротора он застрял?
Если ротор не выходит легко, не стоит применять силу. Проверьте, не остались ли крепежные элементы или остатки загрязнений между ротором и статором. Иногда помогает аккуратное вращение ротора при лёгком подтягивании. Можно также использовать мягкую деревянную или пластиковую лопатку для создания небольшого зазора, избегая повреждений.
Как проверить состояние щеток и контактов двигателя?
Щетки проверяют визуально: они не должны быть сильно изношены или раскрошены. Контакты осматривают на наличие нагара и окислов. При необходимости контакты очищают мелкой шкуркой или спиртом. После очистки можно проверить сопротивление с помощью мультиметра, чтобы убедиться, что электрическая цепь исправна.
Каким образом проводится тестирование двигателя после сборки?
После сборки двигатель подключают к сети через безопасное удлинительное устройство или лабораторный блок питания. Проверяют, чтобы ротор вращался свободно, без посторонних шумов и заеданий. Измеряют потребляемый ток и сравнивают с паспортными значениями. Если двигатель работает стабильно, без искрения и перегрева, сборку можно считать успешной.
Можно ли разбирать двигатель моющего пылесоса Zelmer самостоятельно без специального опыта?
Разбор двигателя возможен для домашних мастеров, но требует аккуратности и базовых навыков работы с электроинструментом. Перед началом важно отключить пылесос от сети, снять корпус и подготовить чистое место для деталей. В процессе нужно аккуратно извлекать ротора, статора и щетки, избегая механических повреждений. Подробные пошаговые инструкции помогают снизить риск ошибок, а если возникают сомнения в работе с электрическими частями, лучше обратиться к специалисту.
Как проверить состояние щеток и контактов двигателя после разборки?
Щетки осматривают на наличие износа и трещин; они должны легко перемещаться в держателях. Контакты проверяют на окисление и следы нагара. Если на контактах видны темные пятна или налет, их аккуратно очищают мягкой шкуркой или спиртовым раствором. После очистки щетки возвращают на место и проверяют, чтобы они плотно прилегали к коллектору. Неправильная посадка или изношенные элементы могут вызвать искрение и падение мощности двигателя.
